固尔邦幕墙图纸的标准化
第一条 图纸标准化的目的
为了做到设计制图基本统一,清晰简明,保证图面质量,符合设计、施工存档的要求,以适应工程建设的需要;为了实现设计工作网络化、图形文件标准化,以达到提高制图效率,适应市场竞争的需要。
第二条 图纸标准化的适应范围
本标准适应于各个阶段的图纸,即:方案图、施工图、加工图、竣工图;适应于设计部内部制定的通用图集、标准图集。
第三条 图纸标准化的参考标准
1、玻璃幕墙工程技术规范 JGJ 102-2003
2、金属与石材幕墙工程技术规范 JGJ 133-2001
3、建筑玻璃应用技术规程 JGJ 113-2003
4、建筑幕墙 JG3035-1996
5、房屋建筑制图统一标准及条文说明 GBJ-86
6、总图制图标准及条文说明 GBJ103-87
7、建筑制图标准及条文说明 GBJ104-87
8、建筑结构制图标准及条文说明 GBJ105-87
9、技术制图比例 GB/T14690-90
10、机械制图 图线 GB4457.4-84
11、机械制图 剖面符号 GB4457.5-84
12、机械制图 图样画法 GB4458.1-84
13、机械制图 尺寸标注 GB4458.4-84
14、机械制图 尺寸公差与配合注法 GB4458.5-84
15、机械制图 螺纹及螺纹紧固件的画法 GB4459.1-84
16、技术制图 金属结构件表示方法 GB4646-84
17、技术制图 焊缝符号的尺寸、比例及简化符号表示法 GB12212-90
18、焊缝符号表示法 GB324-88
第四条 制图标准的选用原则
1.方案图、施工图、竣工图优先选用本规范第四十四条之5~8标准,加工图优先选用本规范四十四条之9~18标准。
2.术语、符号
有关规定、术语和符号按本规范第四十七条之标准。
3.计量单位:
计量单位按国家颁布的《常用法定计量单位》执行。

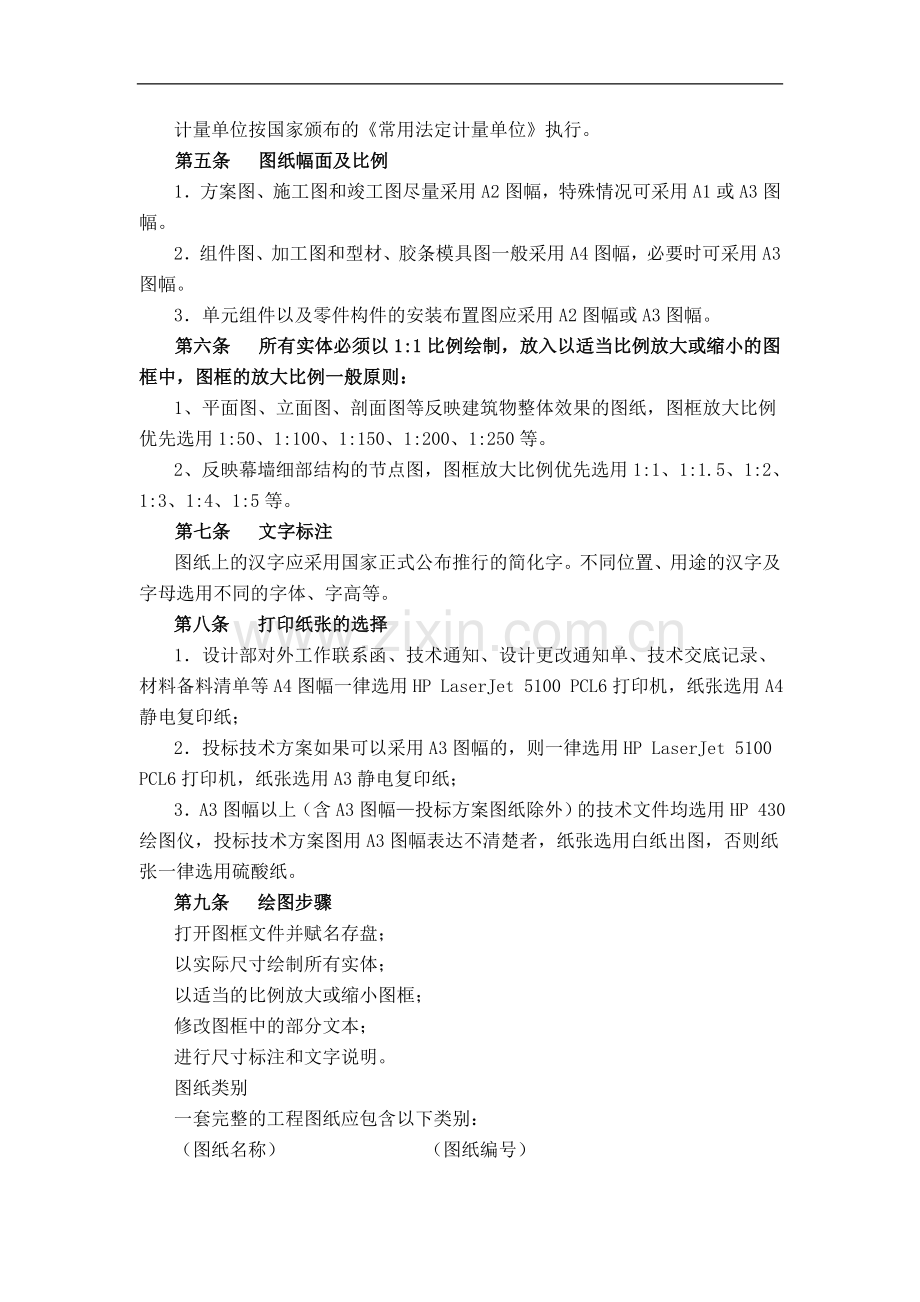

第五条 图纸幅面及比例
1.方案图、施工图和竣工图尽量采用A2图幅,特殊情况可采用A1或A3图幅。
2.组件图、加工图和型材、胶条模具图一般采用A4图幅,必要时可采用A3图幅。
3.单元组件以及零件构件的安装布置图应采用A2图幅或A3图幅。
第六条 所有实体必须以1:1比例绘制,放入以适当比例放大或缩小的图框中,图框的放大比例一般原则:
1、平面图、立面图、剖面图等反映建筑物整体效果的图纸,图框放大比例优先选用1:50、1:100、1:150、1:200、1:250等。
2、反映幕墙细部结构的节点图,图框放大比例优先选用1:1、1:1.5、1:2、1:3、1:4、1:5等。
第七条 文字标注
图纸上的汉字应采用国家正式公布推行的简化字。不同位置、用途的汉字及字母选用不同的字体、字高等。
第八条 打印纸张的选择
1.设计部对外工作联系函、技术通知、设计更改通知单、技术交底记录、材料备料清单等A4图幅一律选用HP LaserJet 5100 PCL6打印机,纸张选用A4静电复印纸;
2.投标技术方案如果可以采用A3图幅的,则一律选用HP LaserJet 5100 PCL6打印机,纸张选用A3静电复印纸;
3.A3图幅以上(含A3图幅—投标方案图纸除外)的技术文件均选用HP 430绘图仪,投标技术方案图用A3图幅表达不清楚者,纸张选用白纸出图,否则纸张一律选用硫酸纸。
第九条 绘图步骤
打开图框文件并赋名存盘;
以实际尺寸绘制所有实体;
以适当的比例放大或缩小图框;
修改图框中的部分文本;
进行尺寸标注和文字说明。
图纸类别
一套完整的工程图纸应包含以下类别:
(图纸名称) (图纸编号)
图纸封面 FM
设计说明 SJSM
总平面图 PM
总立面图 LM
总剖面图 PO
立面分格大样图 DY
墙身大样图 QS
节点图 JD
埋件点位图 MJ
第十条 图纸封面
图纸封面以简洁、美观为准。
第十一条 设计说明
设计说明应包含以下主要内容:
a.工程简介,包括工程位置、工程概况等;
b.幕墙立面造型特点、典型分格尺寸、格调色彩等;
c.幕墙的结构、构造特点;
d.设计依据的标准、条件;
e.幕墙的性能简介;
f.幕墙的主辅材料简介;
g.幕墙加工、安装的有关要求及注意事项。
第十二条 图纸目录
为便于查阅图纸及图纸归档管理,各项工程设计均须填写图纸目录。
第十三条 型材模具图
1.型材模具图中除型材断面的详细标注外,还应提供型材装配图。
2.型材模具图中应标明表面处理方式和范围。
第十四条 平面图,立面图,剖面图
1.为明确表示幕墙,的位置、大小、形式、数量,依据设计院所提供的平、立、剖面图所做的所有图纸(必须包含屋顶平面图及吊顶平面图)。
2.立面图包含:总体立面图、投影立面图、展开立面图(包括遮挡立面)、分类立面图;
2.平面,立面,剖面图纸应包含的内容:
a.水平和垂直方向的幕墙、分格尺寸链及相对基准线尺寸;
b.与幕墙、相关的楼层层序、层高、梁高、板高、窗台高、女儿墙高、顶标高、底标高、分段标高及总高;
c.确定幕墙、与结构之相对位置的必要尺寸;
d.必要的结构轴线及相关尺寸链;
e.幕墙局部立面的编号;
f.大样的编号。
g.幕墙材料是否标注明确,
H.分格线条是否交圈;
I.衬板位置是否明确;
第十五条 幕墙局部立面图(幕墙、分格大样图)
1.幕墙局部立面图是为了更明确,清晰地表达幕墙、形式,分格尺寸,数量而做的图纸。
2.幕墙局部立面图应包含的主要内容:
a.能明确表示幕墙、形式及结构的视图,一般要求绘出三向视图;
b.幕墙、的分格尺寸链及相对基准尺寸;
c.所有类型节点的剖面位置及序号;
d.幕墙单元及的编号及数量;
e.展开图必须注明展开方式及张开角度;
f.与相邻幕墙局部立面图的相对关系;
g.该幕墙局部立面图在建筑平面中的位置示意。
3.局部立面图是否齐全,做法是否符合规范、合同、设计的要求;
第十六条 节点图
节点图是表示幕墙,各组成部分的装配关系的细部构造图,是材料定货,零件加工的重要依据,也是用以指导施工安装和单元组装正确进行的重要图纸。
1.节点图分为以下几类:
a.标准节点;
b.开启节点;
c.连接节点(包括、幕墙与建筑主体之间的连接以及、幕墙横竖构件间的连接);
d.封边节点(包括、幕墙上下、左右以及与房间隔断间的封边构造做法);
e.转角节点;
f.防火节点;
g.避雷节点;
h.其它细部节点。
2.节点的要求:
a、是否与招标图构造系统一致;
b、构造做法是否安全;
c、所用材料是否符合规范要求;
d、五金件配置是否齐全;
e、防火及防水是否符合规范和设计要求;
f、构造系统配合尺寸是否合理;
g、交接节点是否齐全,防水是否处理得当;
h、节点是否对外立面做法反应全面,增补节点位置。
3.节点图应包含以下内容:
a.能明确表示安装结构的视图;
b.与大样图相应的节点号;
c. 铝型材主要的外形尺寸及名称;
d.玻璃的种类及厚度;
e.密封胶的种类及胶缝尺寸;
f.结构胶粘合处尺寸;
g.双面胶带及嵌缝泡沫棒的材质及尺寸;
h.支座与基础的安装关系及相关尺寸;
i.各类连接紧固件的材质、规格及其他的必要说明;
j.安装精度及其他必要的标注,尺寸及说明;
k.若涉及其他承建商,必须在图中给予说明。
第十七条 埋件图和材料表
1. 埋件图是用以明确预埋件施工的图纸。
分格定位、部面定位是否齐全;
2.埋件图应包含的主要内容:
a.预埋件的预埋位置平面或立面视图和简要预埋件剖面视图;
b.各处预埋件的定位尺寸及相关结构尺寸;
c.必要的结构轴线和相关尺寸链;
e.预埋件的加工图。
3.材料表:铝合金型材截面图
第十八条 技术文件类别
为一项工程所做的技术文件应包含以下类别:
1.方案会签图、方案审图纪录;
2.施工图;
3.预埋件点位图;
4.幕墙单元组件以及幕墙主要构件(横竖龙骨、面板)等的安装布置图;
5.技术交底记录(标准格式附后);
6.设计更改通知单(标准格式附后);
7.技术通知(标准格式附后);
8.材料清单(表格附后):
包括:钢件清单;
铝型材清单;
玻璃清单;铝板清单;石材清单;
标准件、五金件清单;
附件清单;
9.设计计算书(结构计算、节能计算)
