混凝土麻面蜂窝的处理方法和预防措施.docx

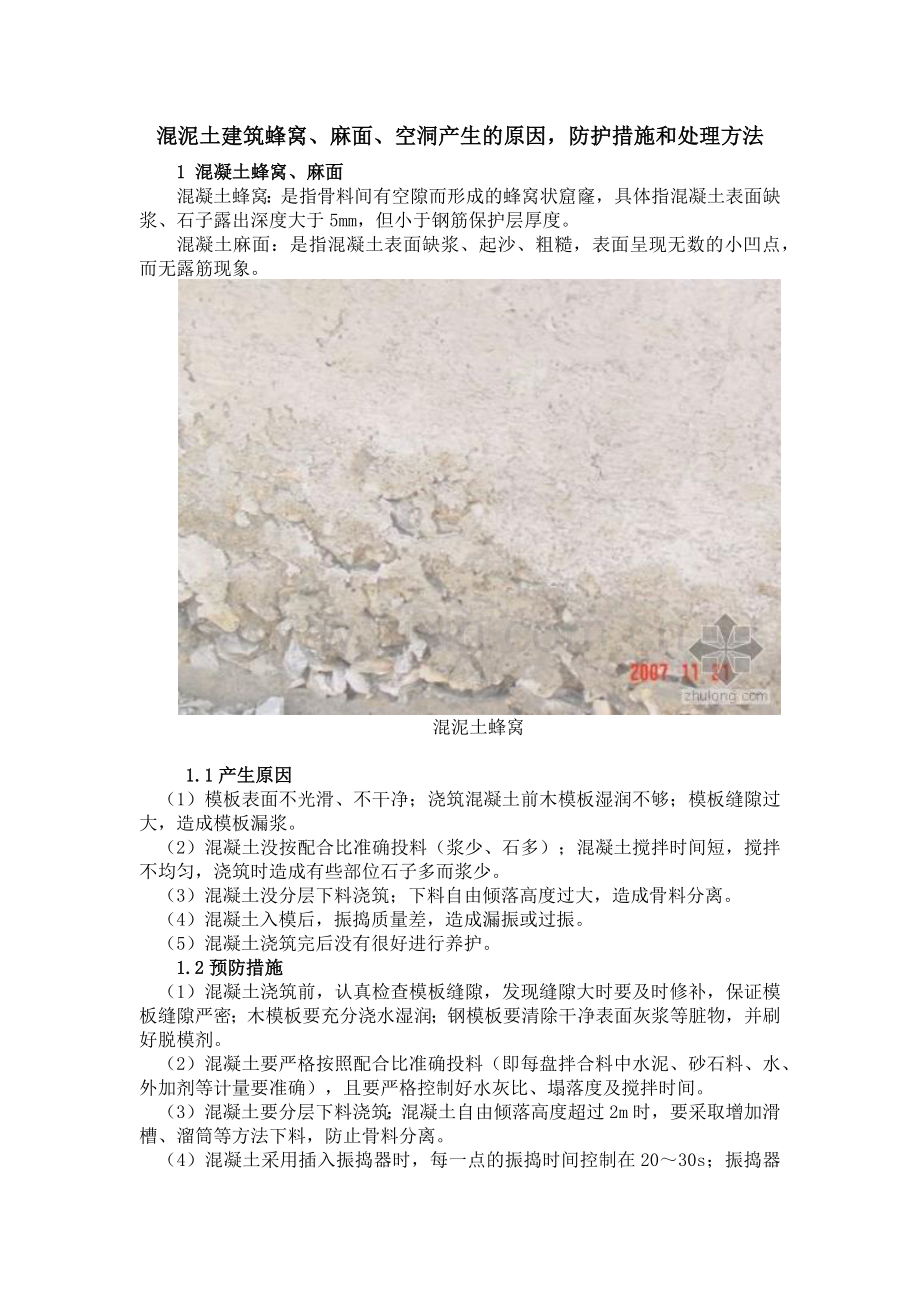

混泥土建筑蜂窝、麻面、空洞产生的原因，防护措施和处理方法
1 混凝土蜂窝、麻面
  混凝土蜂窝：是指骨料间有空隙而形成的蜂窝状窟窿，具体指混凝土表面缺浆、石子露出深度大于5mm，但小于钢筋保护层厚度。
混凝土麻面：是指混凝土表面缺浆、起沙、粗糙，表面呈现无数的小凹点，而无露筋现象。

混泥土蜂窝

1.1产生原因
 （1）模板表面不光滑、不干净；浇筑混凝土前木模板湿润不够；模板缝隙过大，造成模板漏浆。
 （2）混凝土没按配合比准确投料（浆少、石多）；混凝土搅拌时间短，搅拌不均匀，浇筑时造成有些部位石子多而浆少。
 （3）混凝土没分层下料浇筑；下料自由倾落高度过大，造成骨料分离。
 （4）混凝土入模后，振捣质量差，造成漏振或过振。
 （5）混凝土浇筑完后没有很好进行养护。
  1.2预防措施
 （1）混凝土浇筑前，认真检查模板缝隙，发现缝隙大时要及时修补，保证模板缝隙严密；木模板要充分浇水湿润；钢模板要清除干净表面灰浆等脏物，并刷好脱模剂。
 （2）混凝土要严格按照配合比准确投料（即每盘拌合料中水泥、砂石料、水、外加剂等计量要准确），且要严格控制好水灰比、塌落度及搅拌时间。
 （3）混凝土要分层下料浇筑；混凝土自由倾落高度超过2m时，要采取增加滑槽、溜筒等方法下料，防止骨料分离。

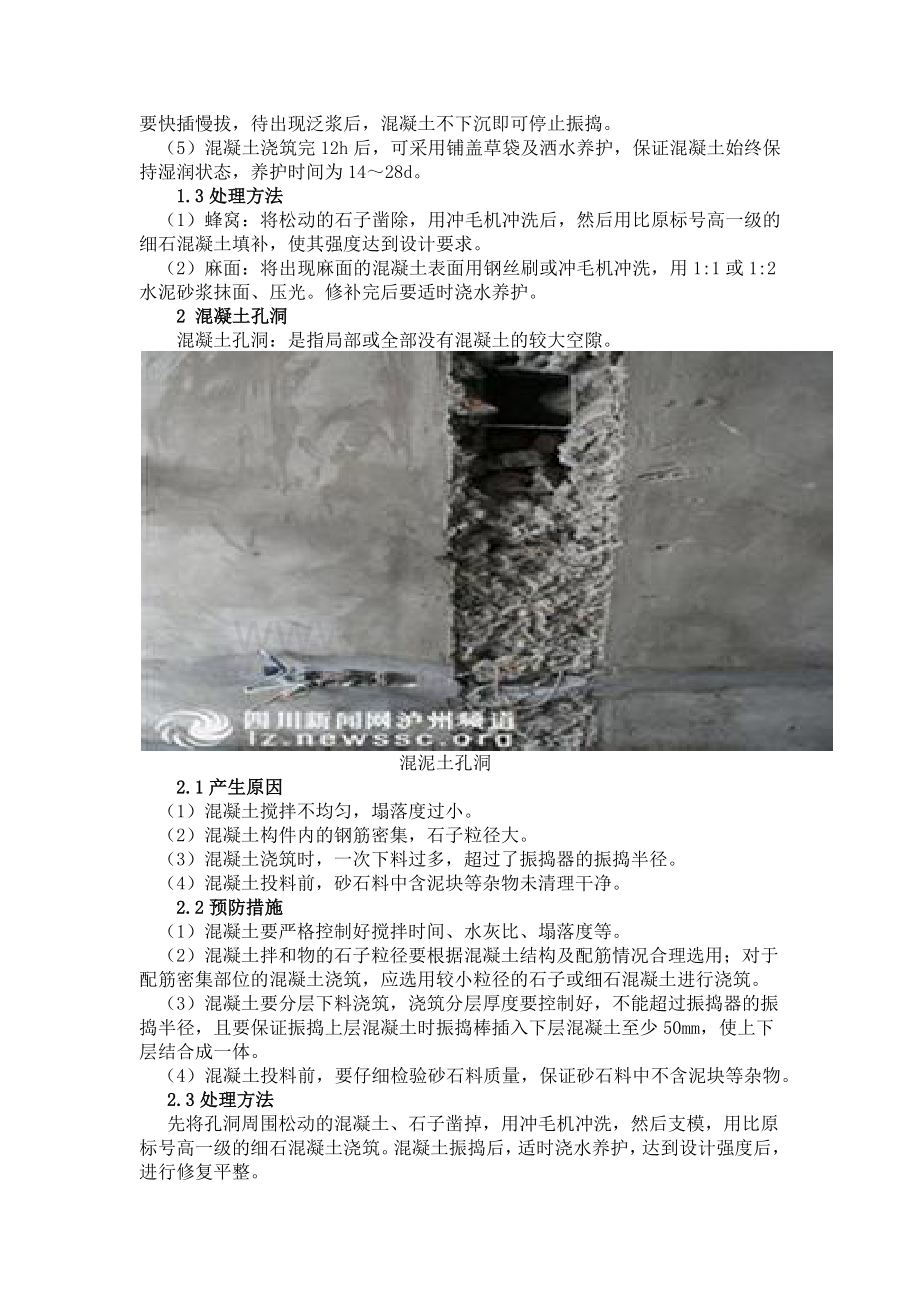

 （4）混凝土采用插入振捣器时，每一点的振捣时间控制在20～30s；振捣器要快插慢拔，待出现泛浆后，混凝土不下沉即可停止振捣。
 （5）混凝土浇筑完12h后，可采用铺盖草袋及洒水养护，保证混凝土始终保持湿润状态，养护时间为14～28d。
  1.3处理方法
 （1）蜂窝：将松动的石子凿除，用冲毛机冲洗后，然后用比原标号高一级的细石混凝土填补，使其强度达到设计要求。
 （2）麻面：将出现麻面的混凝土表面用钢丝刷或冲毛机冲洗，用1:1或1:2水泥砂浆抹面、压光。修补完后要适时浇水养护。
  2 混凝土孔洞
  混凝土孔洞：是指局部或全部没有混凝土的较大空隙。
混泥土孔洞
  2.1产生原因
 （1）混凝土搅拌不均匀，塌落度过小。
 （2）混凝土构件内的钢筋密集，石子粒径大。
 （3）混凝土浇筑时，一次下料过多，超过了振捣器的振捣半径。
（4）混凝土投料前，砂石料中含泥块等杂物未清理干净。
  2.2预防措施
 （1）混凝土要严格控制好搅拌时间、水灰比、塌落度等。
 （2）混凝土拌和物的石子粒径要根据混凝土结构及配筋情况合理选用；对于配筋密集部位的混凝土浇筑，应选用较小粒径的石子或细石混凝土进行浇筑。
 （3）混凝土要分层下料浇筑，浇筑分层厚度要控制好，不能超过振捣器的振捣半径，且要保证振捣上层混凝土时振捣棒插入下层混凝土至少50mm，使上下层结合成一体。
 （4）混凝土投料前，要仔细检验砂石料质量，保证砂石料中不含泥块等杂物。
  2.3处理方法
  先将孔洞周围松动的混凝土、石子凿掉，用冲毛机冲洗，然后支模，用比原标号高一级的细石混凝土浇筑。混凝土振捣后，适时浇水养护，达到设计强度后，进行修复平整。
  3 混凝土露筋
  混凝土露筋：是指主筋、构造筋或箍外筋露在混凝土表面。混凝土露筋会使钢筋直接与空气接触，加速钢筋的锈蚀，影响混凝土结构耐久性；同时露筋还会减少混凝土与钢筋间的粘结强度，降低构件的承载能力。

混泥土图露筋
  3.1产生原因
 （1）绑扎钢筋时将垫块漏放或浇筑混凝土时垫块移位，使钢筋紧贴模板。
 （2）混凝土构件断面小，且钢筋密集，石子粒径偏大，致使混凝土难以下落。
 （3）木模板湿润不够，吸水过多造成混凝土掉角、掉块。
 （4）保护层部位的混凝土漏振或振捣不密实。
  3.2预防措施
 （1）钢筋绑扎时将垫块垫好，模板加固完成后，再仔细检查一遍，防止垫块漏放或固定不牢靠。
 （2）根据构件内钢筋的疏密程度，确定混凝土拌和物的石子粒径。对于配筋密集的构件或部位采用细石混凝土浇筑。
 （3）混凝土浇筑前木模板要充分浇水湿润，且支模要牢固。
 （4）保护层部位的混凝土要特别注意振捣，防止出现漏振或振捣不密实。
  3.3处理方法
  清除外露钢筋上的石子、砂浆，并将该处不密实的混凝土凿掉，用冲毛机冲洗后，用比原标号高一级的细石混凝土填补，并仔细捣实。修补完后要适时浇水养护，使其强度达到设计要求。

氯离子对混泥土的危害
氯离子来源:原料、燃料、混合料、外加剂。
现阶段沿海城市氯离子超标的主要原因有:(1)海砂冲洗不合格（2）超量使用氯盐外加剂。
氯离子对混泥土质量的影响：
1氯离子会加速钢筋混凝土中钢筋的锈蚀。
2、 氯离子对钢筋的锈蚀会致使混泥土膨胀、松散表层开裂破坏，从而降低混泥土的抗腐蚀性和抗磨及抗折强度。
预防措施：
1、 加强原材料水泥（氯离子含量要求小于0.06%）、水砂中氯离子检测。
2、 严格控制混凝土中氯盐外加剂的使用量。
一般要求:我国混泥土中氯离子含量要求低于水泥重量的1%（港、台地区钢筋混泥土中氯离子含量要求低于水泥重量的0.1%）；禁止使用氯盐外加剂的结构1、高湿度空气环境中使用的结构；2、露天水环境变化的结构；3、预应力混泥土结构；4、需要蒸汽养护的结构，使用过程经常处于60度以上的结构；5处于酸碱环境与镀锌钢材和铝铁接触的结构。
