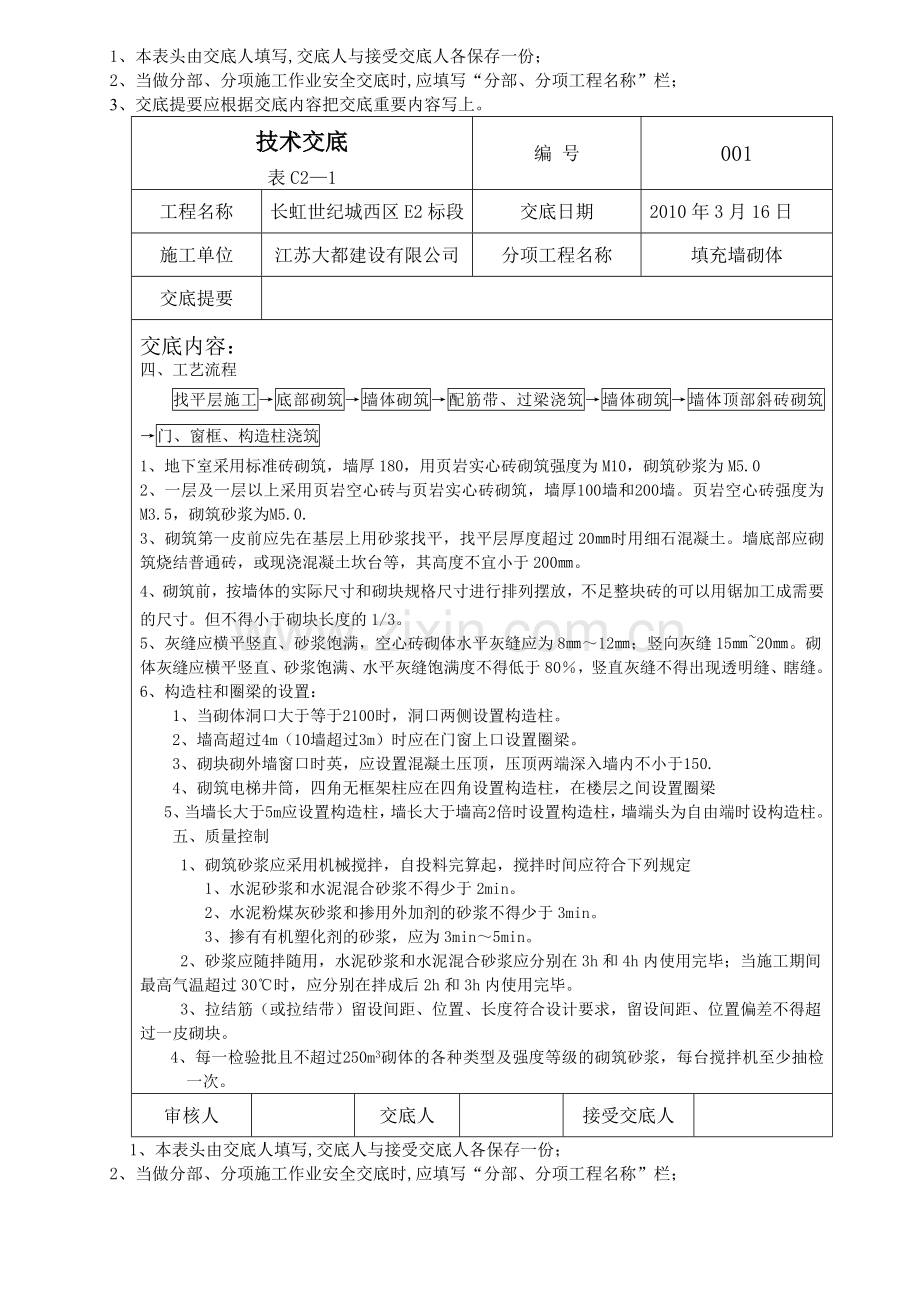

1、本表头由交底人填写,交底人与接受交底人各保存一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；3、交底提要应根据交底内容把交底重要内容写上。技术交底表C21编 号001工程名称长虹世纪城西区E2标段交底日期2010年3月16日施工单位江苏大都建设有限公司分项工程名称填充墙砌体交底提要交底内容：四、工艺流程找平层施工底部砌筑墙体砌筑配筋带、过梁浇筑墙体砌筑墙体顶部斜砖砌筑 门、窗框、构造柱浇筑1、地下室采用标准砖砌筑，墙厚180，用页岩实心砖砌筑强度为M10，砌筑砂浆为M5.02、一层及一层以上采用页岩空心砖与页岩实心砖砌筑，墙厚100墙和200墙。页岩空心砖强度为M3.5，砌筑砂浆为M5.0.3、砌筑第一皮前应先在基层上用砂浆找平，找平层厚度超过20时用细石混凝土。墙底部应砌筑烧结普通砖，或现浇混凝土坎台等，其高度不宜小于200。4、砌筑前，按墙体的实际尺寸和砌块规格尺寸进行排列摆放，不足整块砖的可以用锯加工成需要的尺寸。但不得小于砌块长度的1/3。5、灰缝应横平竖直、砂浆饱满，空心砖砌体水平灰缝应为812；竖向灰缝1520。砌体灰缝应横平竖直、砂浆饱满、水平灰缝饱满度不得低于80，竖直灰缝不得出现透明缝、瞎缝。6、构造柱和圈梁的设置：1、当砌体洞口大于等于2100时，洞口两侧设置构造柱。2、墙高超过4m（10墙超过3m）时应在门窗上口设置圈梁。3、砌块砌外墙窗口时英，应设置混凝土压顶，压顶两端深入墙内不小于150.4、砌筑电梯井筒，四角无框架柱应在四角设置构造柱，在楼层之间设置圈梁5、当墙长大于5m应设置构造柱，墙长大于墙高2倍时设置构造柱，墙端头为自由端时设构造柱。五、质量控制1、砌筑砂浆应采用机械搅拌，自投料完算起，搅拌时间应符合下列规定1、水泥砂浆和水泥混合砂浆不得少于2min。2、水泥粉煤灰砂浆和掺用外加剂的砂浆不得少于3min。3、掺有有机塑化剂的砂浆，应为3min5min。2、砂浆应随拌随用，水泥砂浆和水泥混合砂浆应分别在3h和4h内使用完毕；当施工期间最高气温超过30时，应分别在拌成后2h和3h内使用完毕。3、拉结筋（或拉结带）留设间距、位置、长度符合设计要求，留设间距、位置偏差不得超过一皮砌块。4、每一检验批且不超过250m3砌体的各种类型及强度等级的砌筑砂浆，每台搅拌机至少抽检一次。审核人交底人接受交底人1、本表头由交底人填写,交底人与接受交底人各保存一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；3、交底提要应根据交底内容把交底重要内容写上。技术交底表C21编 号001工程名称长虹世纪城西区E2标段交底日期2010年3月16日施工单位江苏大都建设有限公司分项工程名称填充墙砌体交底提要交底内容：六、质量标准1、主控项目砖、砌块和砂浆的强度等级应符合设计要求。2、一般项目填充墙砌体一般尺寸的允许偏差应符合表2的规定表1 填充墙砌体一般允许偏差和检验方法项次项目允许偏差（）检验方法1轴线位移10用尺检查垂直度小于或等于3m5用2m托线板或吊线、尺检查大于3m102表面平整度8用2m靠尺和楔形塞尺检查3门窗洞口、宽（后塞口）5用尺检查4外墙上、下窗口偏移20用经纬仪或吊线检查填充墙砌体的砂浆饱满度及检验方法应符合表3的规定。表2 填充墙砌体的砂浆饱满度和检验方法砌体分类灰逢饱满度及要求检验方法空心砖砌体水平80%采用百格网检查块材底面砂浆的粘结痕迹面积垂直填满砂浆，不得有透明缝、瞎缝、假缝1、填充墙砌体留置的拉结钢筋或网片的位置与块体皮数相符合。拉结钢筋或网片应留置于灰缝中，埋置长度应符合设计要求，竖向位置偏差不得超过一皮高度。七、成品保护1、砌块运输和堆放时，应轻吊轻放，严禁抛掷和倾倒。进场后应按品种、规格分别堆放整齐，堆置高度不宜超过2m。加气混凝土砌块应防止雨淋。2、水电和室内设备安装时，应注意保护墙体，不得随意凿洞。3、落地砂浆及时清除干净，以免与地面粘结，影响地坪施工。4、填充墙砌筑完成后，应及时洒水养护。审核人交底人接受交底人1、本表头由交底人填写,交底人与接受交底人各保存一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；3、交底提要应根据交底内容把交底重要内容写上。技术交底表C21编 号001工程名称长虹世纪城西区E2标段交底日期2010年3月16日施工单位江苏大都建设有限公司分项工程名称填充墙砌体交底提要交底内容：八、安全辩文明施工 1、每一层砌筑完成后必须将所有材料清理干净。 2、落地灰必须随砌随清理。 3、砌筑时采用的脚手架必须搭设牵靠。 4、砌筑时如有将临边防护架移动的，必须及时恢复。 5、施工用电电线、电箱不得乱拉乱放。 6、每一层全部砌筑完工后将楼层垃圾全部清理出场。 7、临边施工是必须有防护架方可施工。审核人交底人接受交底人1、本表头由交底人填写,交底人与接受交底人各保存一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；3、交底提要应根据交底内容把交底重要内容写上。目 次1 适用范围12 引用标准13 术语错误！未定义书签。4 材料要求15 施工准备16 操作工艺27 质量控制38 质量标准39 成品保护4填充墙砌筑工程施工工艺标准a) 适用范围本工艺标准适用于建筑工程中建筑框架剪力墙结构的填充墙砌体工程。b) 引用标准材料选用空心砖和实心砖两种。砂采用轻砂，水泥采用复合32.5水泥。砌体工程施工质量验收规范（GB502032002）假缝为掩盖砌体竖向灰缝内在质量缺陷，砌筑砌体时仅在表面作灰缝处理的灰缝。通缝砌体中，上下皮块材竖缝贯通或块材搭接长度小于规定数值。c) 材料要求1、 民用建筑砌筑所用材料（包括砂、砖、砌块、水泥）必须有放射性指标检测报告，其放射性指标限量应符合下表规定。表3 放射性指标限量测定项目限量内照射指数（IRa） 1.0外照射指数（I） 1.0空心率大于25的砌体，其天然放射性核素镭-226、钍-232和钾-40的放射性比活度应同时满足内照射指数（IRa）不大于1.0、外照射指数（I）不大于1.3。2、 砌块：其规格、质量、强度等级应符合有关设计和规范要求，且砌块的生产龄期不应小于28d。有复试要求的应在复试合格后方可使用。3、 砌筑砂浆1. 水泥：强度等级为32.5MPa，水泥为复合水泥砂：采用中砂，含泥量5，且不得含有有机杂物。2. 其它材料：石灰膏、粉煤灰、磨细生石灰粉等。石灰膏采用块状生石灰熟化时间不得小于7d；对于磨细生石灰粉，其熟化时间不得小于7d。沉淀池中贮存的石灰膏，应防止干燥、冻结和污染。严禁使用脱水硬化的石灰膏。3. 用于砂浆中的早强、缓凝、防冻剂等，其掺量应通过试验确定。4. 拌制砂浆用水宜采用饮用水。当采用其他来源水时，水质必须符合现行混凝土拌合水标准 JGJ63规定。4、 冬期施工所用材料应符合下列规定：1. 水泥宜优先采用普通硅酸盐水泥。2. 石灰膏等应防止受冻，如遭冻结，应经融化后使用。3. 拌制砂浆用砂，不得含有冰块和大于10的冻结块。4. 砌体用砖或其他块材不得遭水浸冻。d) 施工准备1、 作业条件1. 在结构墙、柱上弹好+500标高水平线，填充墙立边线、墙体位置线、皮数及灰逢线、拉结筋位置线、门窗口位置线。2. 施工前，应分别用钢尺校核房屋的放线尺寸，并根据砌体尺寸和灰逢的厚度进行排砖设计。 在结构墙、柱上弹好+500标高水平线，填充墙立边线、墙体位置线、皮数及灰逢线、拉结筋位置线、门窗口位置线。3. 砌筑前，墙基层应验收合格；砌筑填充墙部位的楼地面、灰渣杂物及高出部分应清除干净。4. 砂浆配合比，已经试验室根据实际材料确定。2、 材料准备1. 运到现场的砌体，应分规格分等级堆放，堆垛上应设标志，堆放现场必须平整，并做好排水。2. 常温条件下，砌筑用的砌块应提前2d浇水湿润。轻骨料混凝土小砌块含水率为58。蒸压加气混凝土砌块含水率控制在小于15。进入冬季施工阶段或最低气温0以下砌筑用的砌块不可浇水，但必须增大砂浆稠度。抗震设防烈度为9度的建筑物，砌块无法浇水湿润时，如无特殊措施，不得砌筑。3、 主要机具设备1. 机械设备砂浆搅拌机、磅秤以及垂直运输设备等。2. 主要工具大铲、刨锛、木锤、线坠、灰槽、手推胶轮车、锯砖用锯及砌块夹具等。e) 操作工艺1、 工艺流程找平层施工底部砌筑墙体砌筑配筋带、过梁浇筑墙体砌筑墙体顶部斜砖砌筑 门、窗框、构造柱浇筑2、 用轻骨料混凝土小型空心砌块或蒸压加气混凝土砌块砌筑墙体时，第一皮砌块砌筑前应先在基层上用砂浆找平，找平层厚度超过20时用细石混凝土。墙底部应砌筑烧结普通砖或多孔砖，或普通混凝土小型空心砌块，或现浇混凝土坎台等，其高度不宜小于200。3、 砌筑前，按墙体的实际尺寸和砌块规格尺寸进行排列摆放，不足整块砖的可以用锯加工成需要的尺寸。但不得小于砌块长度的1/3。4、 灰缝应横平竖直、砂浆饱满，空心砖、轻骨料混凝土小型空心砌体灰缝应为812，蒸压加气混凝土砌块砌体的水平及竖直灰缝宽度宜为15和20。5、 挂线：砌筑时必须挂线，如果长墙几个人均使用一根通线，中间应设几个支线点，小线拉紧，每层砖均要穿线看平，使水平缝均匀一致，平直通顺。6、 填充墙与框架结构的连接构造，配筋带的设置与构造，门窗框的固定方法与过梁做法，以及附墙固定件的做法应符合设计要求。7、 砌筑填充墙体时，必需把预埋于结构中的预埋拉结钢筋砌入墙体内，拉结钢筋或网片的位置应与砌块皮数相符，其规格、数量、间距、长度应符合设计要求，当设计无具体要求时，应沿墙体每500埋设26拉结钢筋。深入墙体内长度不得小于500，当有抗震要求时，其深入墙体内长度不得小于1000；填充墙与框架柱之间的缝隙应采用砂浆填满。8、 填充墙砌至接近梁板底时，应留有一定空隙，待填充墙砌筑完毕并应至少间隔7d后，用非粘土砖斜砌挤紧，其斜砌角度宜为60左右，砌筑砂浆应密实。9、 砌体每天砌筑高度不宜超过1.8m。10、 冬期施工1. 砌筑工程的冬期施工应优先选用外加剂法。对绝缘、装饰等有特殊要求的工程，可采用其他方法。2. 加气混凝土砌块围护外墙不宜冬期施工。3. 冬期施工的砖砌体应按“三一”砌砖法施工。4. 冬期施工中，每日砌筑后应及时在砌体表面覆盖保温材料，砌体表面不得残留砂浆。在继续砌筑前，应扫净砌体表面，然后再施工。5. 冬期施工期间外加剂砂浆砌体施工时，每日砌筑高度不宜超过1.2m,墙体留置的洞口，距交接墙处不应小于50。f) 质量控制1、 砖、砌块和砌筑砂浆的强度等级必须符合设计要求。2、 砌筑砂浆应采用机械搅拌，自投料完算起，搅拌时间应符合下列规定：1. 水泥砂浆和水泥混合砂浆不得少于2min。2. 水泥粉煤灰砂浆和掺用外加剂的砂浆不得少于3min。3. 掺有有机塑化剂的砂浆，应为3min5min。3、 砂浆应随拌随用，水泥砂浆和水泥混合砂浆应分别在3h和4h内使用完毕；当施工期间最高气温超过30时，应分别在拌成后2h和3h内使用完毕。4、 冬期施工期间拌合砂浆宜采用两步投料法。水的温度不得超过80;砂的温度不得超过40。5、 冬期施工期间砂浆温度应符合下列规定：1. 采用掺有外加剂法时，不应低于+5。2. 采用氯盐砂浆法时，不应低于+5。6、 砌体灰缝应横平竖直、砂浆饱满、水平灰缝饱满度不得低于80，竖直灰缝不得出现透明缝、瞎缝。7、 填充墙砌筑时应错缝搭砌，搭砌的长度不应小于砌块长度1/3，轻骨料混凝土小型空心砌块的搭砌长度不应小于90，竖向通缝不应大于2皮。8、 切锯砌块应使用专用工具，不得用斧子、瓦刀等其它工具任意砍劈，洞口两侧应选用规矩、整齐的砌块砌筑。9、 拉结筋（或拉结带）留设间距、位置、长度符合设计要求，留设间距、位置偏差不得超过一皮砌块。10、 蒸压加气混凝土砌块和轻骨料小型空心砌块不应与其它块材混砌。g) 质量标准1、 主控项目砖、砌块和砂浆的强度等级应符合设计要求。2、 一般项目1. 填充墙砌体一般尺寸的允许偏差应符合表2的规定。表4 填充墙砌体一般允许偏差和检验方法项次项目允许偏差（）检验方法1轴线位移10用尺检查垂直度小于或等于3m5用2m托线板或吊线、尺检查大于3m102表面平整度8用2m靠尺和楔形塞尺检查3门窗洞口、宽（后塞口）5用尺检查4外墙上、下窗口偏移20用经纬仪或吊线检查2. 填充墙砌体的砂浆饱满度及检验方法应符合表3的规定。表5 填充墙砌体的砂浆饱满度和检验方法砌体分类灰逢饱满度及要求检验方法空心砖砌体水平80%采用百格网检查块材底面砂浆的粘结痕迹面积垂直填满砂浆，不得有透明缝、瞎缝、假缝加气混凝土砌块和轻骨料混凝土小型砌体水平80%垂直80%3. 填充墙砌体留置的拉结钢筋或网片的位置与块体皮数相符合。拉结钢筋或网片应留置于灰缝中，埋置长度应符合设计要求，竖向位置偏差不得超过一皮高度。h) 成品保护1、 砌块运输和堆放时，应轻吊轻放，严禁抛掷和倾倒。进场后应按品种、规格分别堆放整齐，堆置高度不宜超过2m。加气混凝土砌块应防止雨淋。2、 水电和室内设备安装时，应注意保护墙体，不得随意凿洞。3、 落地砂浆及时清除干净，以免与地面粘结，影响地坪施工。
