技 术 交 底 书
编：2021-036
工程名称
广西沿海铁路南宁至钦州北扩能改造工程NQ1标
技术交底
中铁十九集团南钦铁路NQ1标工程指挥部三工区
交底工程
抗滑桩
交底日
2009年12月28日
交底内容：

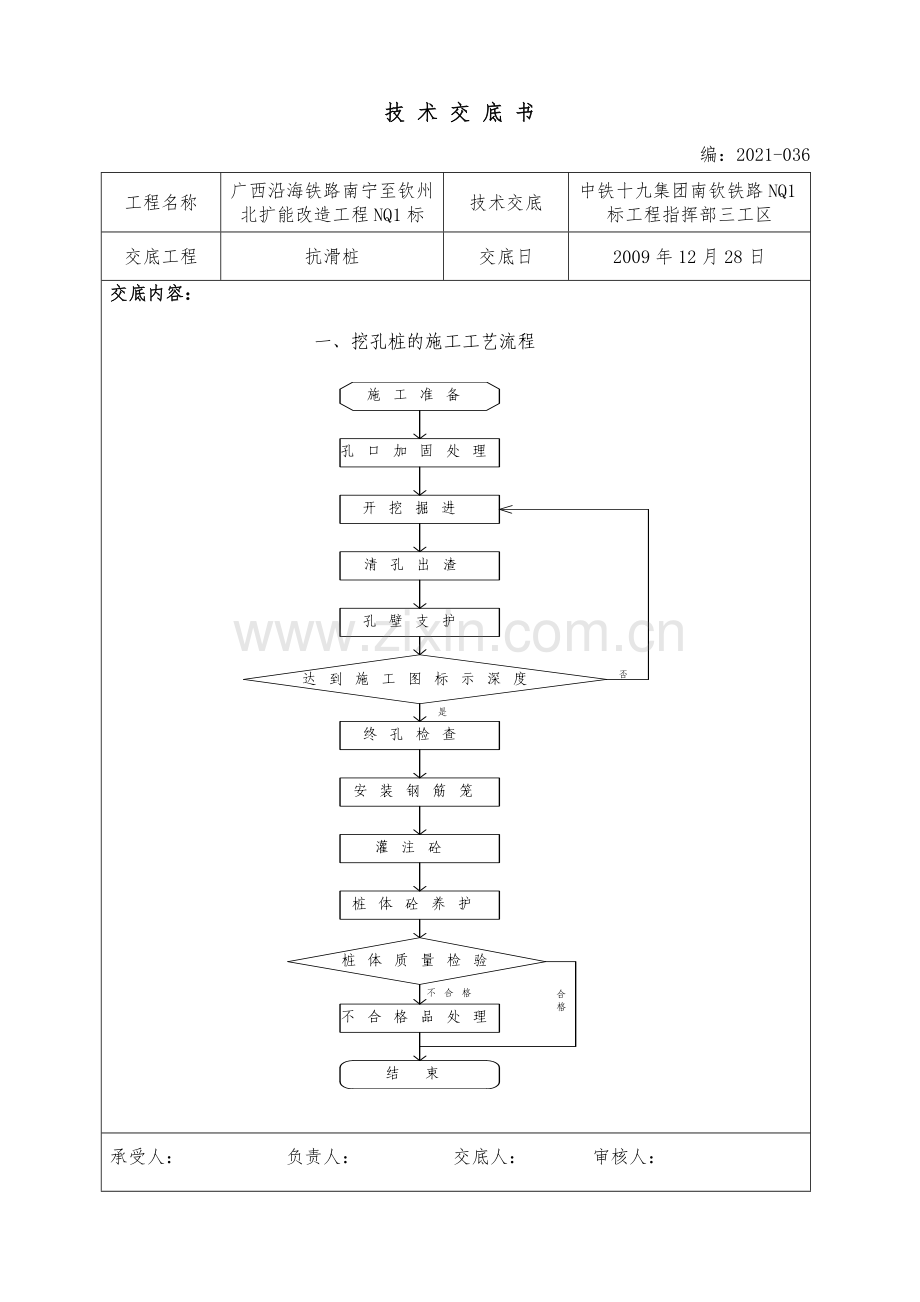

一、挖孔桩的施工工艺流程

承受人： 负责人： 交底人： 审核人：
技 术 交 底 书
编：2021-036
工程名称
广西沿海铁路南宁至钦州北扩能改造工程NQ1标
技术交底
中铁十九集团南钦铁路NQ1标工程指挥部三工区
交底工程
抗滑桩
交底日
2009年12月28日

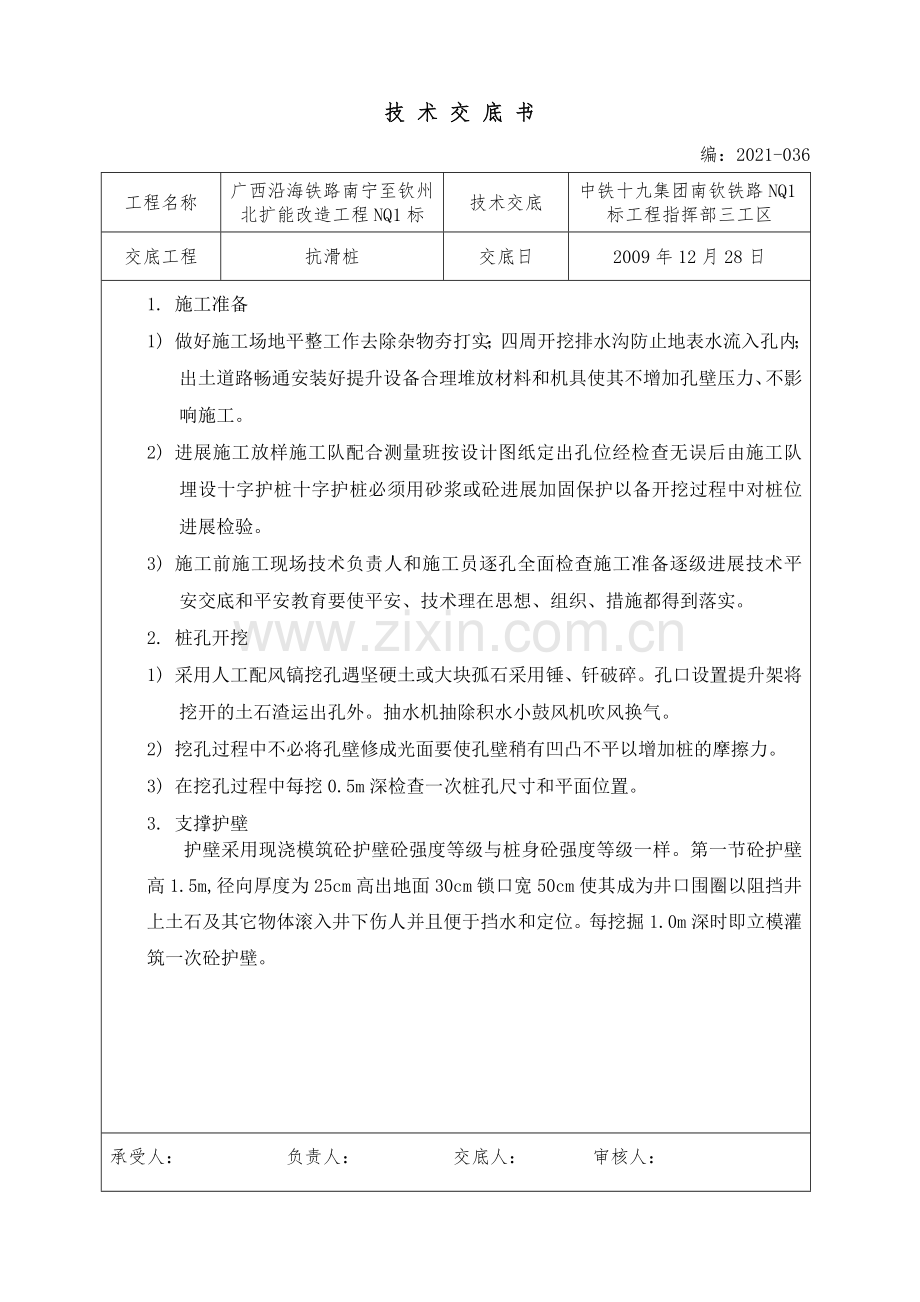

1. 施工准备
1) 做好施工场地平整工作去除杂物夯打实；四周开挖排水沟防止地表水流入孔内；出土道路畅通安装好提升设备合理堆放材料和机具使其不增加孔壁压力、不影响施工。
2) 进展施工放样施工队配合测量班按设计图纸定出孔位经检查无误后由施工队埋设十字护桩十字护桩必须用砂浆或砼进展加固保护以备开挖过程中对桩位进展检验。
3) 施工前施工现场技术负责人和施工员逐孔全面检查施工准备逐级进展技术平安交底和平安教育要使平安、技术理在思想、组织、措施都得到落实。
2. 桩孔开挖
1) 采用人工配风镐挖孔遇坚硬土或大块孤石采用锤、钎破碎。孔口设置提升架将挖开的土石渣运出孔外。抽水机抽除积水小鼓风机吹风换气。
2) 挖孔过程中不必将孔壁修成光面要使孔壁稍有凹凸不平以增加桩的摩擦力。
3) 在挖孔过程中每挖0.5m深检查一次桩孔尺寸和平面位置。
3. 支撑护壁
护壁采用现浇模筑砼护壁砼强度等级与桩身砼强度等级一样。第一节砼护壁高1.5m,径向厚度为25cm高出地面30cm锁口宽50cm使其成为井口围圈以阻挡井上土石及其它物体滚入井下伤人并且便于挡水和定位。每挖掘1.0m深时即立模灌筑一次砼护壁。
承受人： 负责人： 交底人： 审核人：
技 术 交 底 书
编：2021-036
工程名称
广西沿海铁路南宁至钦州北扩能改造工程NQ1标
技术交底
中铁十九集团南钦铁路NQ1标工程指挥部三工区
交底工程
抗滑桩
交底日
2009年12月28日
4. 绑扎护壁钢筋
5. 基坑分层开挖当开挖至设计层厚时停顿开挖进展护壁钢筋绑扎。护壁钢筋采用沿孔壁一周设置钢筋网竖向HPB235φ8筋间距50cm环向HPB235φ8筋间距33cm环向要绕基坑一周连接成为一个整体。每节护壁之间要设置连接钢筋其伸入下一节护壁长度为35cm。绑扎竖向钢筋时先将连接钢筋做成直角弯头埋入土中待挖除下层土方时对连接钢筋调直、清理。
6. 钢筋的绑扎、焊接要严格按照设计及验标要求进展以保证质量。
7. 安装护壁模板
8. 钢筋绑扎完毕后安装护壁模板。只需在靠基坑内侧安装护壁模板基坑边壁侧不安装模板由基坑边壁充当护壁外侧模板。
9. 模板安装必须稳固牢靠接缝严不得漏浆。模板不需光滑平整以利于与桩体砼的联结。为了进一步进步柱身砼与护壁的粘结也为了砼入模方便护壁方式采用喇叭错台状护壁。
10. 护壁砼的施工采取自制的钢模板。钢模板面板的厚度不得小于3mm浇筑砼时拆上节支下节自上而下周转使用。模板间用U形卡连接上下设两道6～8槽钢圈顶紧；钢圈由两半圆圈组成用螺栓连接不另设支撑以便浇筑砼和下节挖土操作。
11. 护壁砼浇筑
12. 护壁砼采用与桩体砼强度同等级的C35砼,砼由拌合站集中搅拌、统一供给严格控制坍落度,砼浇筑时从模板上端开口处灌入,并用振捣棒捣实。发现护壁有蜂窝、漏水现象及时加以堵塞和导流防止孔外水通过护壁流入孔内保证护壁砼强度及平安。在浇筑下一节护壁时将上节护壁底清理打毛,以便连接结实浇筑完毕后洒水养护并制作同条件砼养护试件。
承受人： 负责人： 交底人： 审核人：
技 术 交 底 书
编：2021-036
工程名称
广西沿海铁路南宁至钦州北扩能改造工程NQ1标
技术交底
中铁十九集团南钦铁路NQ1标工程指挥部三工区
交底工程
抗滑桩
交底日
2009年12月28日
1) 撤除护壁模板
护壁砼养护到达一定强度后(常温20℃条件下24小时)便可撤除模板继续进展下一节施工。
每节桩孔护壁做好以后将桩位轴线和高程测设在护壁上口然后用十字线对中吊线坠向井底投点以半径尺杆检查孔壁的垂直度和孔中心位置随之进展休整保证垂直度。孔深必须以基准点为根据向孔内引测。
13. 清孔
挖孔到达设计深度后进展孔底处理必须做到孔底平整、无松渣、污泥及沉淀土。
14. 吊放钢筋笼
清孔完成经检孔合格后立即整体吊装钢筋笼。钢筋笼在钢筋加工场统一制作钢筋笼顶用横木固定于孔口保证位置准确。
搬运钢筋时要防止改变、变形、弯曲。吊装钢筋笼时采用吊车整体吊装对准孔位吊直扶稳缓缓下沉防止碰撞孔壁。钢筋笼下放到设计位置后孔口拉线
检查桩底以十字线检查钢筋笼的位置是否安装到设计位置是否发生偏心检查合格后马上对钢筋笼进展固定。
15. 灌筑砼
1) 在灌筑砼前对孔径、孔深、孔型全部检查并报监理工程师经检验合格前方可灌筑砼。
2) 砼由搅拌站集中拌合砼输送车输送汽车吊或泵送砼施工。
桩体砼要从桩底到桩顶标高一次完成如遇停电等特殊原因必须留置施工缝。在灌筑新的砼前施工缝面必须清理干净不得有积水和杂物。
承受人： 负责人： 交底人： 审核人：
技 术 交 底 书
编：2021-036
工程名称
广西沿海铁路南宁至钦州北扩能改造工程NQ1标
技术交底
中铁十九集团南钦铁路NQ1标工程指挥部三工区
交底工程
抗滑桩
交底日
2009年12月28日
3) 灌筑支架采用挪动式支架,事先拼装好,用时移至孔口,以悬挂串筒,漏斗底口。从高处直接倾卸时,其倾落高度一般不能超过2米当倾落高度超过2米时,必须通过串筒、溜等设施下落；严禁从井口抛铲或倒车卸料防止砼离析影响砼整体强度。
4) 砼灌筑过程中注意防止地下水进入不能有超过5cm厚的积水层否那么用导将砼外表积水吸干再灌筑砼；如渗水量过大采用导法按水下砼操作规程施工。
5) 混凝土分层浇筑分层厚度控制在30～45cm。振捣采用插入式振动器和人工插实相结合的振动器的振动深度一般不超过棒长度2/3～3/4倍振动时要快插慢拔不断上下挪动振动棒以便捣实均匀保证砼的实性。
6) 在灌筑桩身砼时相邻10m范围内的挖孔作业必须停顿孔底不得留人。
7) 二、质量验收
8) 1.桩体和护壁砼强度等级为C35并满足坍落度的要求。
9) 2.挖孔桩挖孔允许偏向和检验应符合表1的规定。
10) 序
11) 项 目
12) 允许偏向
13) 检验
14) 1
15) 孔位中心
16) 50mm
17) 测量检查
18) 2
19) 倾斜度
20) 0.5
21) 表1 挖孔桩挖孔允许偏向和检验方

22) 3.挖孔桩钢筋骨架的允许偏向和检验应符合表2规定。
23) 表2 挖孔桩钢筋骨架的允许偏向和检验
承受人： 负责人： 交底人： 审核人：
技 术 交 底 书
编：2021-036
工程名称
广西沿海铁路南宁至钦州北扩能改造工程NQ1标
技术交底
中铁十九集团南钦铁路NQ1标工程指挥部三工区
交底工程
抗滑桩
交底日
2009年12月28日
24) 序
25) 项 目
26) 允许偏向
27) 检验
28) 1
29) 钢筋骨架在承台底以下长度
30) ±100mm
31) 尺量检查
32) 2
33) 钢筋骨架直径
34) ±20mm
35) 3
36) 主钢筋间距
37) ±0.5d
38) 尺量检查不少于5处
39) 4
40) 加强筋间距
41) ±20mm
42) 5
43) 箍筋间距或螺旋筋间距
44) ±20mm
45) 6
46) 钢筋骨架垂直度
47) 1
48) 吊线尺量检查
49)
50) 三、成品保护
51) 钢筋笼的主筋、箍筋和加劲箍筋按品种、规格、长度编堆放以免造成弯曲和错用。
52) 钢筋笼放入桩孔时必须有保护层垫块。
53) 桩头外露主钢筋要妥善保护不得任意弯折或切断。
54) 桩头在强度没有到达5MPa时不得碾压以免桩头损坏。
55) 四、平安技术措施
56) 挖孔工人必须配有平安帽、平安绳、穿绝缘胶鞋严谨穿拖鞋、赤脚、酒后上岗作业。井下操作人员连续工作时间不得超过4h,必须及时轮换。现场施工人员必须佩带平安帽、平安带平安带接绳由孔上人员负责随作业而加长井下有人操作时井上配合作业人员必须坚守岗位不得擅离任守。
承受人： 负责人： 交底人： 审核人：

技 术 交 底 书
编：2021-036
工程名称
广西沿海铁路南宁至钦州北扩能改造工程NQ1标
技术交底
中铁十九集团南钦铁路NQ1标工程指挥部三工区
交底工程
抗滑桩
交底日
2009年12月28日
57)恐深挖至超过挖孔人身高时在桩孔口或孔内装设靠周壁略低的半圆防护板〔网〕并随着孔深增加而往作业面下引吊渣桶上下时孔下作业人员应避于护板〔网〕下。
1. 孔底如需抽水必须在全部井下作业人员上到地面后进展。井孔内一律采用12V平安电压和防水带罩灯照明井上现场可采用24V低压照明。现场用电必须安装漏电保护装置。
2. 挖井至4m以下时下井之前用气体检测仪对井内空气进展检测并做好记录发现有害气体含量超过允许值先用鼓风机向孔底通风10-20min然后再下井作业。
3. 井内施工人员必须乘专用吊笼上下不得乘坐吊桶或脚踩护壁上下井口。井孔内必须设置应急平安绳和软爬梯。井下需要工具必须用提升设备递送制止向井内抛掷。
4. 对施工现场所有设备、设施、装置、工具、配件以及个人劳保用品等必须经常进展检查确保其完好和平安使用。
5. 挖出的土方及时外运基坑周围1m范围内不得堆放土石方、杂物。严禁大型机械在基坑附近行驶以免使坑壁土体受力增大而失稳。
6. 派专人监控量测砼护壁的变形当变形过大开裂时及时基坑内作业人员撤离作业现场。
7. 如基坑内需爆破作业人员必须全部撤离至井外平安间隔 前方可引爆。爆破后先向孔内强迫输送清洁空气排除有害气体待有害气体排完后再下井作业。
8. 多孔同时开挖施工时采取间隔开挖的。相邻的孔桩必须待相邻桩孔灌筑完砼之后才能开挖以保证土壁稳定。
挖孔人员下班休息时必须盖好孔口或用高于80cm的护身栏将井口封闭围挡。
承受人： 负责人： 交底人： 审核人：
技 术 交 底 书
编：2021-036
工程名称
广西沿海铁路南宁至钦州北扩能改造工程NQ1标
技术交底
中铁十九集团南钦铁路NQ1标工程指挥部三工区
交底工程
抗滑桩
交底日
2009年12月10日
附表：挖孔桩及护壁钢筋布置图

承受人： 负责人： 交底人： 审核人：

技 术 交 底 书
编：2021-036
工程名称
广西沿海铁路南宁至钦州北扩能改造工程NQ1标
技术交底
中铁十九集团南钦铁路NQ1标工程指挥部三工区
交底工程
抗滑桩
交底日
2009年12月28日
水污染的防治
1、 施工现场修建沉淀池和气浮池先将污水排入沉淀池除砂的进入气浮池内除去悬浮物、油类物质并进展中和处理检测到达排放后排入河流。
2、 现场存放油料的地面进展防渗处理如采用防渗混凝土地面、铺防油毡等措施。在使用过程中要采取防止油料跑、冒、滴、漏的措施防止土壤受到污染。
3、 施工现场100人以上的临时食堂污水排放设置有效的隔油池定清理防止污染。
4、 工地临时厕所的化粪池采取防渗措施并尽可能利用既有建筑物内的水冲式厕所同时做好防蝇、灭蛆工作。
大气污染的防治
选择低污染的设备并安装空气污染控制系统。
固体废弃物污染防治
1、 施工营地和施工现场的生活垃圾按环保要求运至指定地点〔垃圾场〕或集中堆放掩埋。营地、场地、便道在使用完毕后立即恢复。
2、 工地厕所派专人清理清扫并定对周围喷药消以防蚊蝇滋生病传播。
3、 对于施工中废弃的配件、边角料、水泥袋、包装箱等及时搜集清理并搞好现场卫生保护自然环境与景观不受破坏。
4、 施工中的外弃物按设计和环保要求进展外运处理。
施工用电平安
所 1、有用电开关必须有装置制止用铜丝或其它导体代替专用丝所用电 缆线必须完好不破损不漏电接头部位必须包扎好用枯燥的绝缘物支架起 来；
2、开关箱与用电设务之间应实行“一机一闸一漏〞制制止“一闸多机〞。开关箱的开关电器的额定值应与用电设备额定值相适应。
3、 配电箱、内的开关电器应能保证在正常或故障情况下可靠地使用电设备脱离电源在维修时有明确可见的电源分断点。
4、 电源隔离装置：用电建筑机械本身都有开关装置用以控制其启动、停顿以及设备的各种保护等。为保证检修平安要在电源线的前端设置隔分开关。
