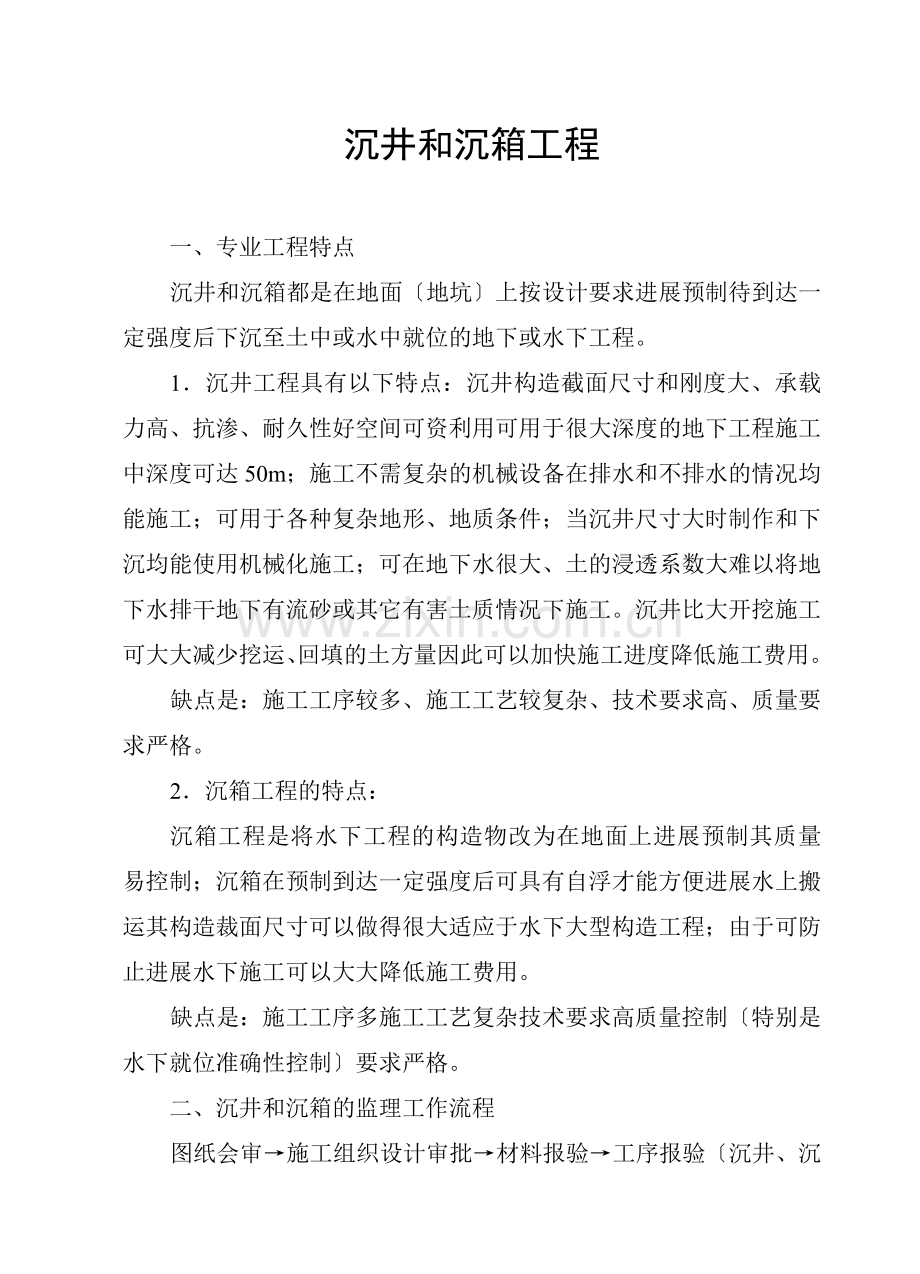

沉井和沉箱工程

一、专业工程特点
沉井和沉箱都是在地面〔地坑〕上按设计要求进展预制待到达一定强度后下沉至土中或水中就位的地下或水下工程。
1．沉井工程具有以下特点：沉井构造截面尺寸和刚度大、承载力高、抗渗、耐久性好空间可资利用可用于很大深度的地下工程施工中深度可达50m；施工不需复杂的机械设备在排水和不排水的情况均能施工；可用于各种复杂地形、地质条件；当沉井尺寸大时制作和下沉均能使用机械化施工；可在地下水很大、土的浸透系数大难以将地下水排干地下有流砂或其它有害土质情况下施工。沉井比大开挖施工可大大减少挖运、回填的土方量因此可以加快施工进度降低施工费用。
缺点是：施工工序较多、施工工艺较复杂、技术要求高、质量要求严格。
2．沉箱工程的特点：
沉箱工程是将水下工程的构造物改为在地面上进展预制其质量易控制；沉箱在预制到达一定强度后可具有自浮才能方便进展水上搬运其构造裁面尺寸可以做得很大适应于水下大型构造工程；由于可防止进展水下施工可以大大降低施工费用。
缺点是：施工工序多施工工艺复杂技术要求高质量控制〔特别是水下就位准确性控制〕要求严格。

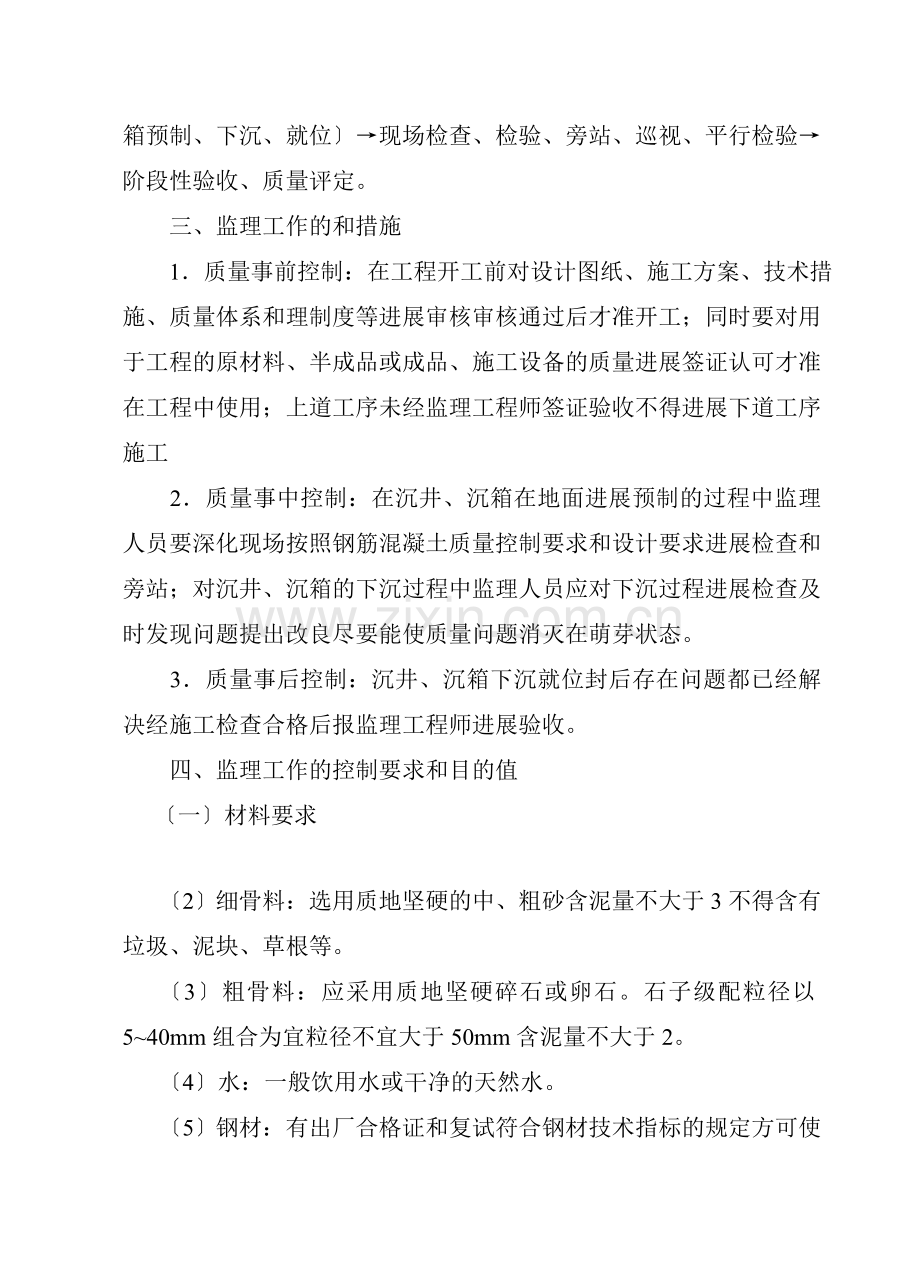

二、沉井和沉箱的监理工作流程
图纸会审→施工组织设计审批→材料报验→工序报验〔沉井、沉箱预制、下沉、就位〕→现场检查、检验、旁站、巡视、平行检验→阶段性验收、质量评定。
三、监理工作的和措施
1．质量事前控制：在工程开工前对设计图纸、施工方案、技术措施、质量体系和理制度等进展审核审核通过后才准开工；同时要对用于工程的原材料、半成品或成品、施工设备的质量进展签证认可才准在工程中使用；上道工序未经监理工程师签证验收不得进展下道工序施工
2．质量事中控制：在沉井、沉箱在地面进展预制的过程中监理人员要深化现场按照钢筋混凝土质量控制要求和设计要求进展检查和旁站；对沉井、沉箱的下沉过程中监理人员应对下沉过程进展检查及时发现问题提出改良尽要能使质量问题消灭在萌芽状态。
3．质量事后控制：沉井、沉箱下沉就位封后存在问题都已经解决经施工检查合格后报监理工程师进展验收。
四、监理工作的控制要求和目的值
〔一〕材料要求

〔2〕细骨料：选用质地坚硬的中、粗砂含泥量不大于3不得含有垃圾、泥块、草根等。
〔3〕粗骨料：应采用质地坚硬碎石或卵石。石子级配粒径以5~40mm组合为宜粒径不宜大于50mm含泥量不大于2。
〔4〕水：一般饮用水或干净的天然水。
〔5〕钢材：有出厂合格证和复试符合钢材技术指标的规定方可使用。
〔6〕外加剂：根据不同要求通过试验确定后应用。
沉井、沉箱工程中的模板、钢筋、混凝土、砌砖、钢壳制作等分项工程均应符合有关规定。
〔二〕沉井制作
1．检查内容
刃脚支设及井壁制作。
2．质量控制
1〕刃脚支设：
〔1〕采用承垫木制作沉井时砂垫层铺筑厚度应根据扩散沉井重量的要求由计算确定并应便于抽出承垫木。刃脚下的承垫木数量、尺寸及间距应由计算确定承垫木铺设应结实、对称并应使顶面保持在同一程度面上。
〔2〕直径〔或边长〕在8m以内的较轻沉井当土质较好时可采用砖垫层；重量较轻的小型沉井土质好时可采用砂垫层、灰土垫层或在地基中挖槽做成土模。其外表用1:3水泥砂浆抹平以保证成型后的刃脚外表平滑。
2〕井壁制作：
〔1〕在基坑中制作时基坑应比沉井宽2~3m四周设排水沟、集水井使地下水位降至基坑底面下0.5m同时要防止地表水向基坑流入以免土体滑坡或坍方。
〔2〕沉井过高常常不够稳定下沉时易倾斜一般高度大于12m时宜分节制作待第一节混凝土到达设计强度70后方可浇筑其上一节混凝土。
〔3〕沉井接高的各节竖向中心线应与前一节的中心线重合或平行。
〔4〕沉井钢筋可用吊车垂直吊装就位用人工绑扎或焊接连接接头错开1/4。
〔5〕沉井混凝土浇捣应分成假设干段同时对称均匀分层浇灌每层厚度30cm以免造成地基不均匀下沉或产生倾斜。
〔6〕沉井有抗渗要求时上下节井体的接缝应设置程度凸缝接缝处凿毛洗净再浇灌上一节混凝土。井体上的各类穿墙件及固定模板的对穿螺栓等应采取抗渗措施。
〔三〕沉井下沉
1．检查内容
沉井强度、承垫木撤除、井壁孔洞处理、标高与轴线。
2．质量控制
1〕沉井强度：下沉时的混凝土应具有一定强度第一节混凝土到达设计强度的100其上各节到达70以前方可开场下沉。
2〕承垫木撤除：大型沉井混凝土应到达设计强度的100；小型沉井到达70始可撤除。垫架撤除后即用砂或砾砂填实同时要加强观测注意下沉是否均匀。
3〕井壁孔洞处理：沉井壁有预留地下廊道、地沟、道、进水窗等孔洞为防止下沉时泥土和地下水涌入在下沉前应先进展处理。
4〕标高与轴线：
〔1〕挖土下沉时应分层〔每层挖土厚0.4~0.5m〕均匀、对称地进展。在刃脚处留1~1.5m台阶然后再沿沉进壁每2~3m一段向刃脚的挤压而破裂下沉至稳住再从沉井中间开场逐渐向四周每层挖土厚40~50cm如此反复操作使沉井均匀竖直下沉并防止有过大的倾斜。一般情况不应从刃脚踏面下挖土。
〔2〕由数个井孔组成的沉井为使其下沉均匀挖土时各井孔土面高差不应超过1m。
〔3〕在软土层中以排水法下沉沉井当沉至距设计标高2m时对下沉与挖土情况应加强观测如沉井尚不断自沉时那么应向井内灌水或采取其他使沉井稳定的措施。
〔4〕沉进下沉过程中每班至少测量两次如有倾斜、位移应及时纠正。
沉井位置、标高的控制是在沉井外部地面及井壁顶部四面设置纵横十字中心线、水准基点以控制位置和标高〔见图2-13〕。沉井垂直度的控制是在井筒内按4或8份标出垂直轴线各吊线垂一个对准下部板进展控制。挖土时随时观测垂直度当线锤离墨线达50mm或四面标高不一致时即应纠正。沉井下沉的控制系在井壁上两侧用白铅油画出标尺、用程度尺或水准仪来观测沉降。使偏向控制在允许范围以内。

〔四〕沉井封底
1．检查内容
沉降、封底条件、混凝土配合比。
2．质量控制
1〕沉井下沉至设计标高应进展继续沉降观测在8h内下沉量不大于10mm时方可封底。
2〕封底规定：
干封底时：
〔1〕沉井基底土面应全部挖至设计标高。
〔2〕井内积水应尽量排干。
〔3〕混凝土凿毛处应洗刷干净。
〔4〕浇筑混凝土时应防止沉井不均匀下沉在软土层中封底宜分格对称进展。
〔5〕在封底和底板混凝土未到达设计强度以前应从封底以下的集水井中连续地抽水。停顿抽水时应考虑沉井的抗浮稳定性。
采用导法进展水下混凝土封底时：
〔1〕基底为软土层时应尽可能将井底浮泥去除干净并铺碎石垫层。基底为岩基时把积物及风化岩块尽量去除干净。
〔2〕混凝土凿毛处应洗刷干净。
〔3〕水下封底混凝土应一次浇捣完。当井内有间隔墙底梁或混凝土供给受到限制时应预先隔断分格浇筑。
〔4〕水下混凝土面平均上升速度不应小于0.25m/h坡度不应小于1:5。
〔5〕浇筑前导中应设置球塞与隔水浇筑时导插入混凝土的深度不小于1m。
〔6〕水下混凝土到达设计强度后方可从井内抽水。
3〕混凝土的配合比：
〔1〕在选择配合比时试配强度应比设计强度进步15~20。
〔2〕水灰比不宜大于0.6。
〔3〕有良好的和易性坍落度应为16~22cm；在灌筑初为使导下端形成混凝土堆坍落度宜14~16cm。
〔4〕水泥用量一般为350~400kg/m3。砂率一般为45~50。
〔五〕沉箱
1．沉箱沉放到水下基床应校核中心线其平面位置和压载核算符合要求后方可排出作业室内的水。
2．如沉箱自重小于下沉阻力采取降压强迫下沉。沉箱内压力的降低值不得超过其原有工作压力的50。每次强迫下沉量不得超过50cm。
3．沉箱下沉到设计标高后应按要求填筑作业室并采取压浆方式填实顶板与填筑物之间的缝隙。
五、分项工程质量检验评定
分项工程质量检验评定使用表2-58。此表适用于混凝土、钢筋混凝土、毛石混凝土和砖沉井及钢筋混凝土沉箱的制作、下沉和封底工程。
〔一〕质量及检验
质量及检验
表2-59
保
证
项
目
质量
1、 混凝土抗压强度和抗渗标及下沉前混凝土的强度均必须符合设计要求和施工的规定。
2、 沉井、沉箱的封底必须符合设计要求和施工的规定。
检查数量：全数检查。
检验：1项观察检查和检查试验。2项观察检查和检查混凝土试验。
允
许
偏
差
项
目
允许偏向值见表2-58
检查数量：沉井、沉箱的制作质量按浇筑段〔预〕内外各抽查1~5处；下沉后的质量按每座沉井、沉箱检查。每项均检测1点。允许偏向采用相对值者〔如H/100〕应填入绝对值。
检验：长度、宽度、对角线差、井、箱壁厚度用尺量检查；曲线局部半径用拉线和尺量检查；标高及高差用水准仪检查；中心位置偏移用吊线和尺量检查或用经纬仪检查。
〔二〕应具备的技术资料
1．工程开工图。
2．工程测量记录；中间验收记录；沉井下沉记录；沉箱工程施工记录。
3．混凝土的试验。
4．钢筋焊接接头的试验单。
5．沉井、沉箱根底分项工程质量检验评定表。
沉井、沉箱根底分项工程质量检验评定表 表2-58
工程名称： 部位：
保证工程
项 目
质 量 情 况
1
混凝土抗压强度和抗渗标及下沉前混凝土的强度均必须符合设计要求和施工的规定。

2
沉井、沉箱的封底必须符合设计要求和施工的规定。

允许偏向工程
项 目
允许偏向〔mm〕
实 测 值〔mm〕
1
井
、
箱
制作质量
平
面
尺
寸
长度、宽度
±l/200
且≯100
1
2
3
4
5
6
7
8
9
10
2
曲线局部半径
±r/200
且≯50

3
对角线差
b/100

4
井、箱壁厚度
±15

5
下沉后质量
刃脚平均标高
±100

6
底面中心
H＞10m
≤H/100

位置偏移
H≤10m
100

7
刃脚底面
L＞10m
L/100
且≯300

高 差
L≤10m
100

检查结果
保证工程

允许偏向工程
实测 点其中合格 点合格率
评定等级
工程负责人：

工 长：

班 组 长：
核

定

等

级

监理工程师：

年 月 日
注：1、适用于陆地沉井、沉箱。
2、l为长度或宽度；r为半径；b为对角线长；H为下沉总深度；L为与最低两角间间隔 。
