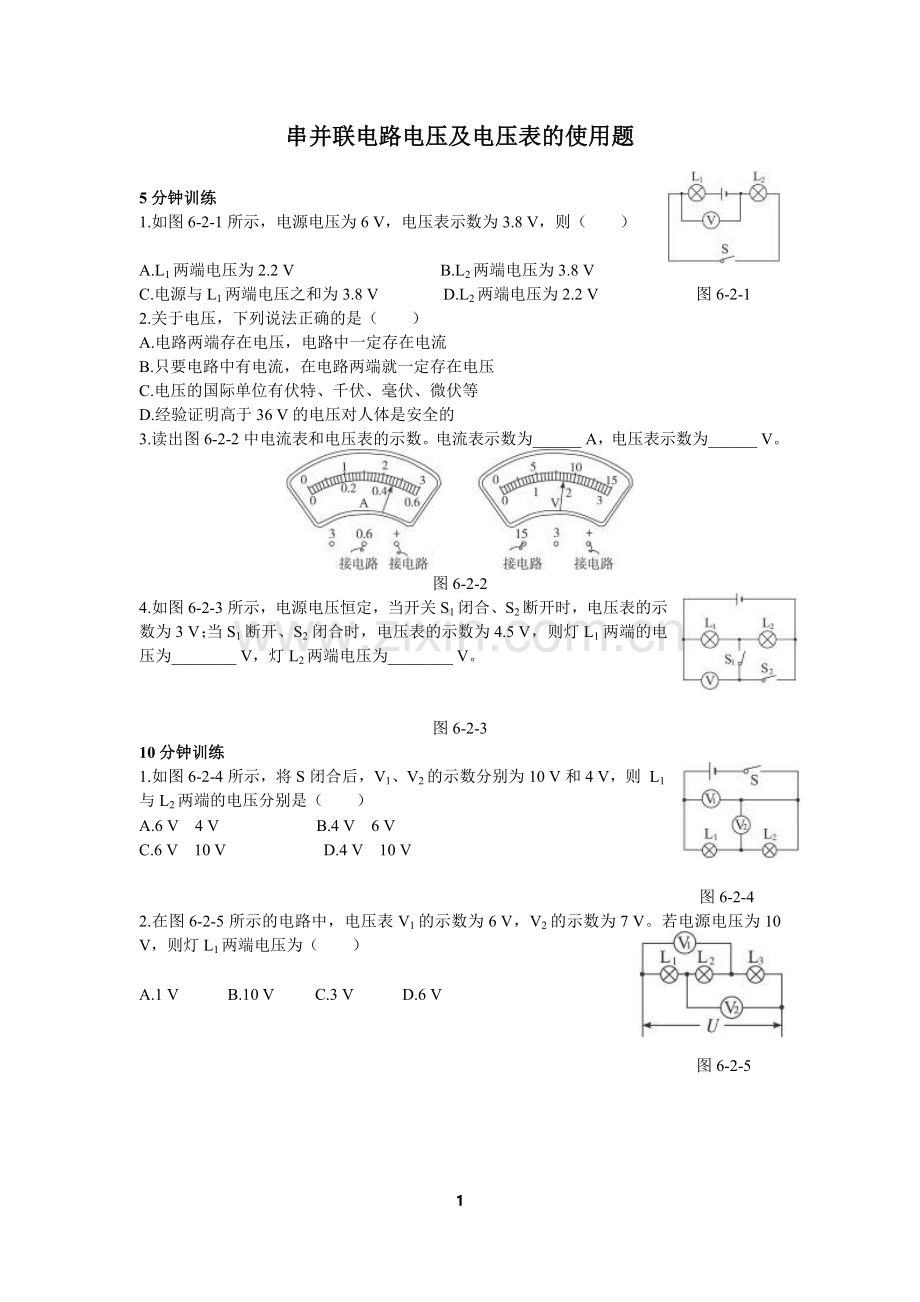

串并联电路电压及电压表的使用题

5分钟训练
1.如图6-2-1所示，电源电压为6 V，电压表示数为3.8 V，则（ ）

A.L1两端电压为2.2 V B.L2两端电压为3.8 V
C.电源与L1两端电压之和为3.8 V D.L2两端电压为2.2 V 图6-2-1
2.关于电压，下列说法正确的是（ ）
A.电路两端存在电压，电路中一定存在电流
B.只要电路中有电流，在电路两端就一定存在电压
C.电压的国际单位有伏特、千伏、毫伏、微伏等
D.经验证明高于36 V的电压对人体是安全的
3.读出图6-2-2中电流表和电压表的示数。电流表示数为______ A，电压表示数为______ V。

图6-2-2
4.如图6-2-3所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为3 V；当S1断开、S2闭合时，电压表的示数为4.5 V，则灯L1两端的电压为________ V，灯L2两端电压为________ V。

图6-2-3
10分钟训练
1.如图6-2-4所示，将S闭合后，V1、V2的示数分别为10 V和4 V，则 L1与L2两端的电压分别是（ ）
A.6 V 4 V B.4 V 6 V
C.6 V 10 V D.4 V 10 V

图6-2-4
2.在图6-2-5所示的电路中，电压表V1的示数为6 V，V2的示数为7 V。若电源电压为10 V，则灯L1两端电压为（ ）

A.1 V B.10 V C.3 V D.6 V

图6-2-5

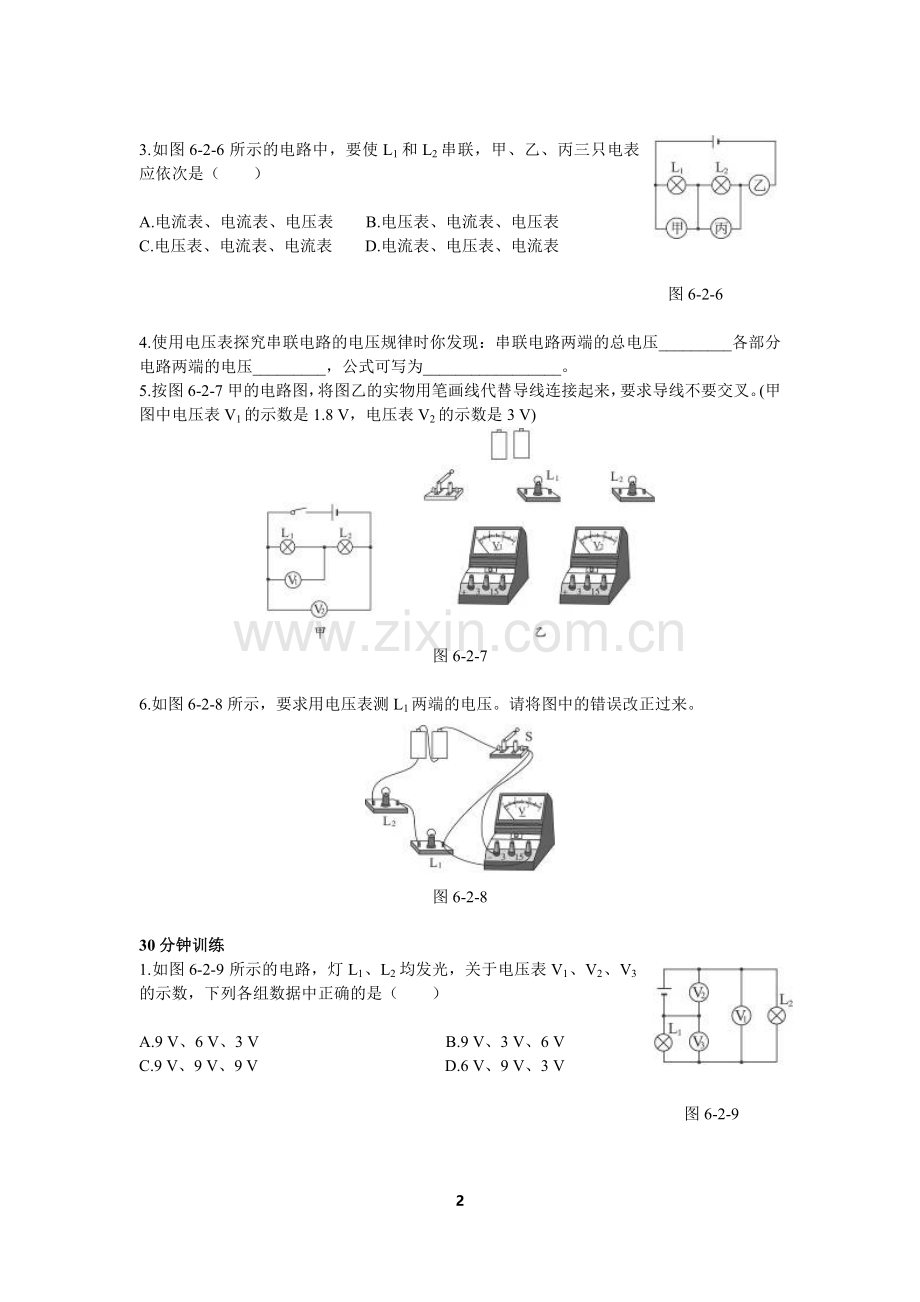

3.如图6-2-6所示的电路中，要使L1和L2串联，甲、乙、丙三只电表应依次是（ ）

A.电流表、电流表、电压表 B.电压表、电流表、电压表
C.电压表、电流表、电流表 D.电流表、电压表、电流表

图6-2-6

4.使用电压表探究串联电路的电压规律时你发现：串联电路两端的总电压_________各部分电路两端的电压_________，公式可写为_________________。
5.按图6-2-7甲的电路图，将图乙的实物用笔画线代替导线连接起来，要求导线不要交叉。(甲图中电压表V1的示数是1.8 V，电压表V2的示数是3 V)

图6-2-7

6.如图6-2-8所示，要求用电压表测L1两端的电压。请将图中的错误改正过来。

图6-2-8

30分钟训练
1.如图6-2-9所示的电路，灯L1、L2均发光，关于电压表V1、V2、V3的示数，下列各组数据中正确的是（ ）

A.9 V、6 V、3 V B.9 V、3 V、6 V
C.9 V、9 V、9 V D.6 V、9 V、3 V

图6-2-9

2.某同学用电压表测小灯泡的电压。当闭合电路开关时，发现电压表指针指在如图6-2-10所示的位置，这说明（ ）
A.电压表的量程选得太小了，应选15 V的量程
B.电压表的正、负接线柱接反了
C.这纯属偶然，只需断开开关，再重新闭合开关，电压表就会正常工作 D.这是电压表与灯泡串联连接所造成的 图6-2-10
3.图6-2-11所示的电路中，S闭合时，下列说法中正确的是（ ）
A.L1和L2并联，电压表测灯L1两端的电压
B.L1和L2并联，电压表测灯L2两端的电压
C.L1和L2串联，电压表测灯L1两端的电压
D.L1和L2串联，电压表测灯L2两端的电压
图6-2-11
4.如图6-2-12所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系式正确的是（ ）

A.U2=U1+U3，I1=I2 B.U2=U1=U3，I1=I2
C.U1+U2=U3，I1＜I2 D.U2=U1+U3,I1＞I2

图6-2-12

5.如图6-2-13所示，L1、L2及A、B两点间的电压分别为U1、U2和UAB，它们之间的关系为_________。若已知UAB=6 V，U1=3.8 V，则U2=_________。

图6-2-13

6.如图6-2-14所示，当S1闭合、S2断开时，电压表示数为2.5 V；当S1断开、S2闭合时，电压表示数为6 V。灯L1两端的电压为_________V，灯L2两端的电压为_________ V，电源电压为_________ V。

图6-2-14
7.将图6-2-15中的器材连接起来，要求：
灯泡L1和L2串联，用电压表V1测L1的
电压，用电压表V2测L1和L2串联后的
总电压。

图6-2-15

8.根据图6-2-16所示的实际电路，在虚线框内画出电路图。

图6-2-16

10.一只小灯泡、三节干电池、一个开关组成电路，用电流表测通过小灯泡的电流，用电压表测小灯泡两端的电压。
（1）画出电路图。
（2）电压表的示数为4.5 V，电流表的示数为0.46 A，请在图6-2-18所示的表盘上标出指针位置及所用接线柱。

图6-2-18
乙

5分钟训练
1. AB
2. B
3. 0.46 8.5
4. 3 1.5

10分钟训练
1. A
2. C
3. B
4. 等于 之和 U=U1+U2+U3+……

30分钟训练
1. D
2. B
3. D.4
4. A
5. UAB=U1+U2 2.2 V
6. 2.5 3.5 6
10. 如图甲、乙所示。

甲

5
