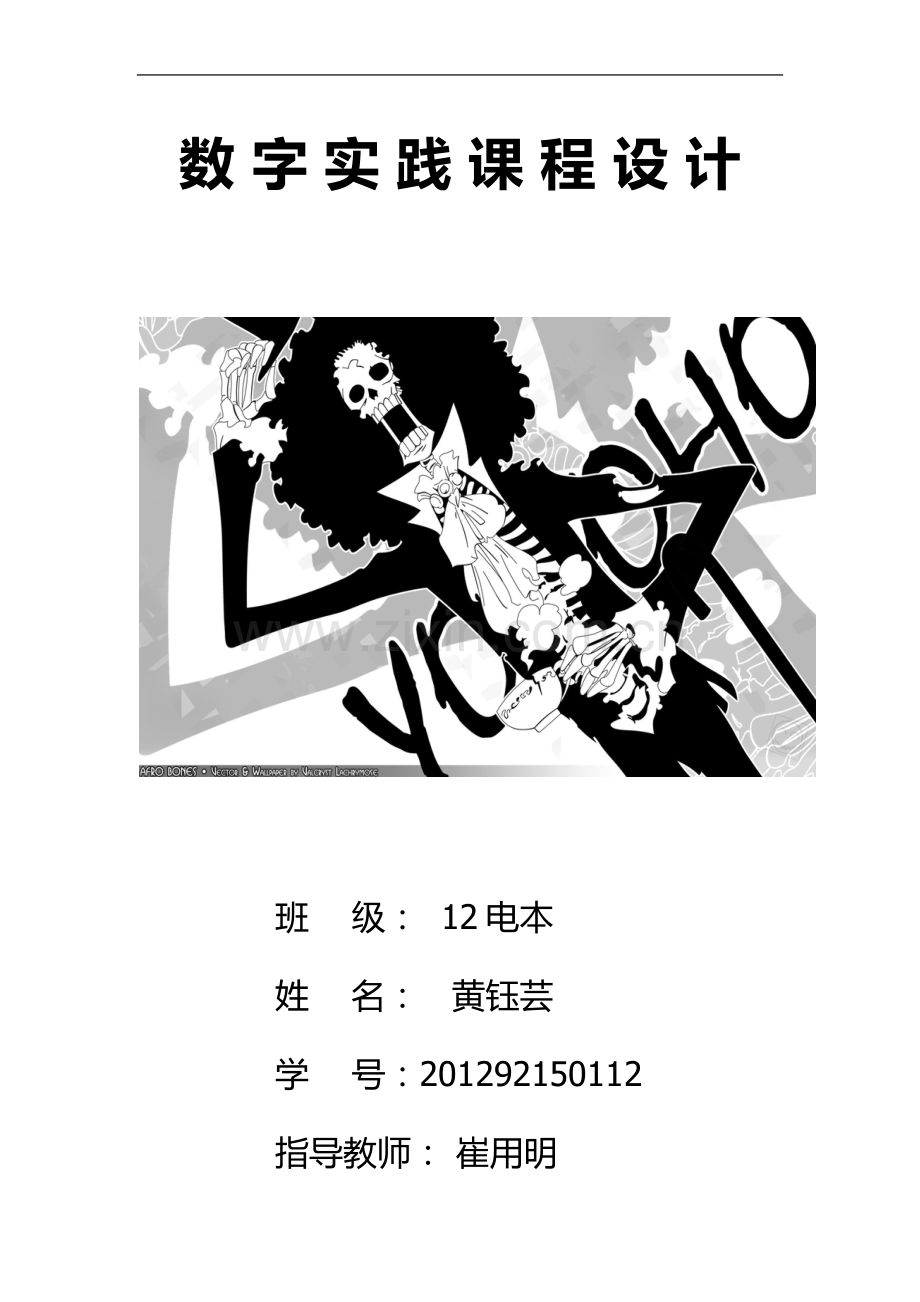

数 字 实 践 课 程 设 计

班 级： 12电本
姓 名： 黄钰芸
学 号：201292150112
指导教师： 崔用明
用74LS161和四选一数据选择器设计一个输出序列为00011101的序列信号发生器
一．摘要
序列信号发生器的构成方法有很多种，一般是用组合逻辑电路和时序逻辑电路的方法设计，电路的设计相对来讲是比较简单，直观。
英文摘要（Translation）：
Sequence using a trigger signal generator plus general combinational logic circuits and sequential logic circuits designed, circuit design and implementation more complex.
关键词：序列信号发生器、双四选一数据选择器
二、设计要求：
1.学会构建序列信号发生器的基本方法。
2.掌握对序列信号发生器序列信号的测试分析方法。
3.用74LS161和四选一数据选择器设计一个输出序列为00011101的序列信号发生器。
三、设计步骤：
1.电路原理图：

2.器件的选择
一片四位同步二进制计数器74LS161、一片双四选一的数据选择器
74HC153、一个反相器和一个或非门74LS02。
　3．序列信号发生器的实现步骤
首先，将双四选一的数据选择器连接成八选一的，再将它与74LS161相连，再外接或非门输出，输出端接一个ＬＥＤ灯，观察灯的亮灭情况。
　4.工作原理
当CP信号连续不断地加到计数器上，Q2Q1Q0的状态（也就加到 74HC153上的地址输入代码A2A1A0)便按照下表中所示的顺序输出，D0~D7的状态循环不断地依次出现Y’端。只要令D0=D1=D2=D4=1，D3=D5=D6=D7=0，就能得到不断循环的序列信号00010111。在需要修改序列信号时，只要修改D0~D7的高、低电平即可实现，而不需对电路结构做任何更动。因此，这种电路既灵活又方便。
电路的状态转换表
CP顺序
Q2
Q1
Q0
Y’
0
1
2
3
4
5
6
7
8
0
0
0
0
1
1
1
1
0
0
0
1
1
0
0
1
1
0
0
1
0
1
0
1
0
1
0
0
0
0
1
0
1
1
1
0

四位同步二进制计数器74LS161的功能表
CP
RD’
LD’
EP
ET
工作状态
X

X
X

0
1
1
1
1
X
0
1
1
1
X
X
0
X
1
X
X
1
0
1
置零
预置数
保持
保持（C=0）
计数

四位同步二进制计数器74LS161的时序图

四位同步二进制计数器74LS161的引脚图

四．仿真

经过仿真，由LED的亮灭情况发现实现了用74LS161和四选一数据选择器设计一个输出序列为00011101的序列信号发生器。
五．心得体会
通过本次实践，我更深刻的理解了用74LS161和四选一数据选择器设计一个输出序列为00011101的序列信号发生器。掌握了数字电路设计的基本方法，设计步骤和综合能力。这次实践让我知道“学无止境”。
