电气分项工程监理实施细则.doc

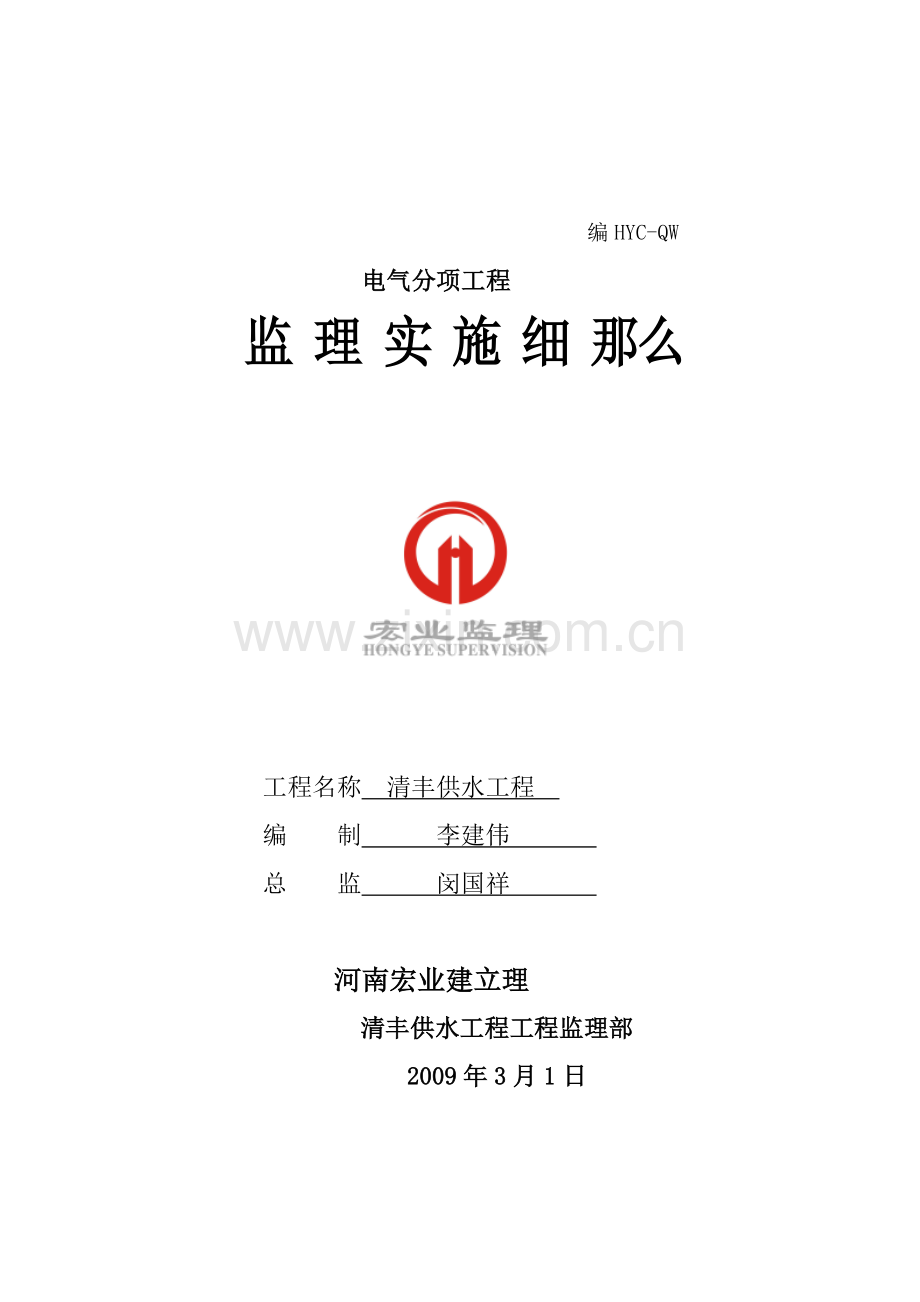

编HYC-QW
电气分项工程
监 理 实 施 细 那么

工程名称 清丰供水工程
编 制 李建伟
总 监 闵国祥

河南宏业建立理
清丰供水工程工程监理部
2009年3月1日

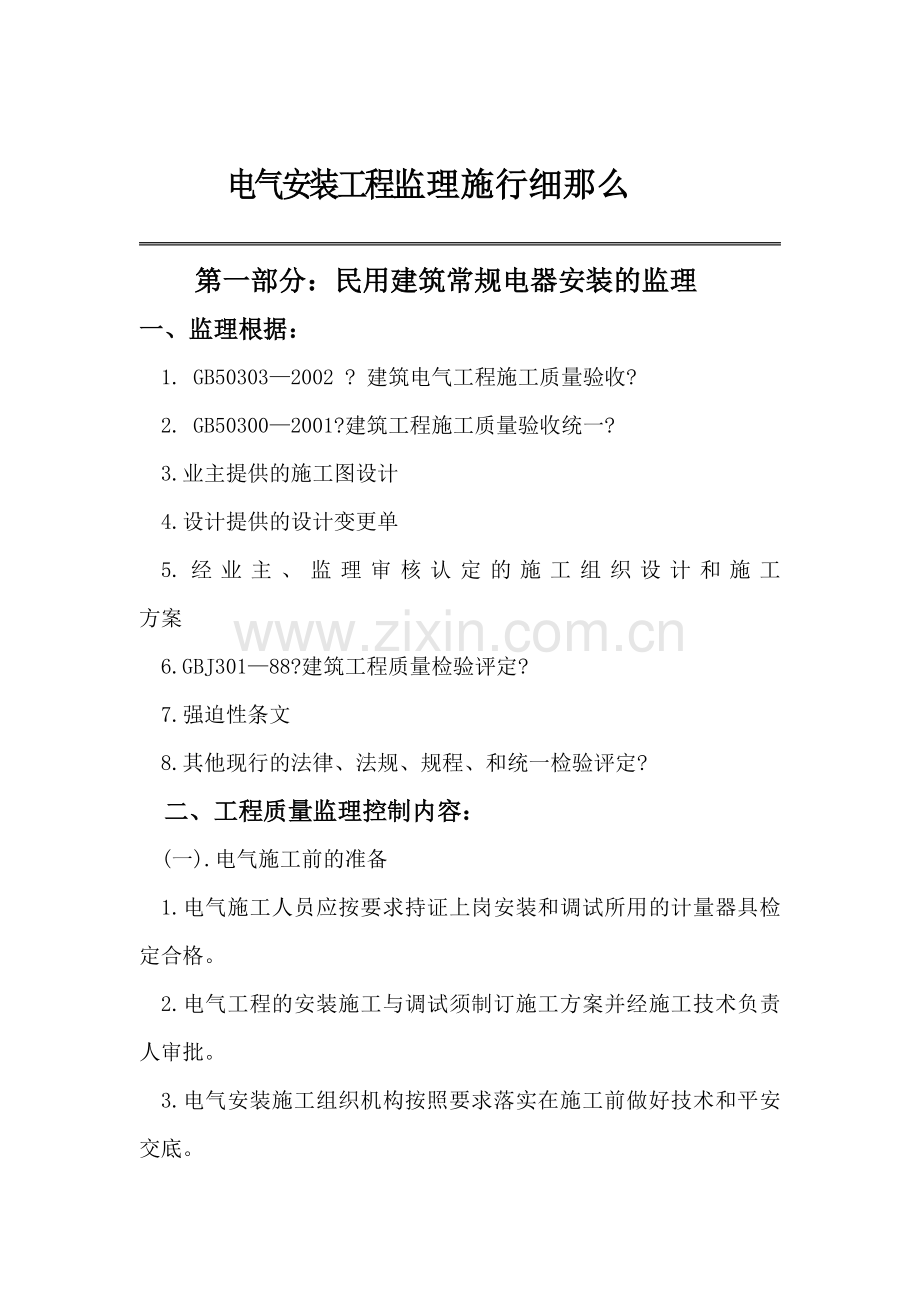

电气安装工程监理施行细那么

第一部分：民用建筑常规电器安装的监理
一、监理根据：
1. GB50303—2002 ? 建筑电气工程施工质量验收?
2. GB50300—2001?建筑工程施工质量验收统一?
3.业主提供的施工图设计
4.设计提供的设计变更单
5.经业主、监理审核认定的施工组织设计和施工 方案
6.GBJ301—88?建筑工程质量检验评定?
7.强迫性条文
8.其他现行的法律、法规、规程、和统一检验评定?
二、工程质量监理控制内容：
(一).电气施工前的准备
1.电气施工人员应按要求持证上岗安装和调试所用的计量器具检定合格。
2.电气工程的安装施工与调试须制订施工方案并经施工技术负责人审批。
3.电气安装施工组织机构按照要求落实在施工前做好技术和平安交底。
(二).电气材料质量控制
1.电气施工所用的材料、成品、半成品和设备在进场时应有合格证及质量证明进口必须有中文标示和中文合格证及质量证明发现有问题或有争议时应当抽取样本送到有资质的试验室必须符合有关的规定方可使用。
2.材料进场时必须监理专业监理工程师现场实查验收首先应检查出场质量证明与实物核实无误后准予进场。
3.进口、设备进场时还须有商检部门证明资料中文标示符合规定要求。
4.认真建立健全材料台帐制度做到每进一批即时按实归入台帐并由建立和监理相关负责人签字认可。
(三).施工过程质量控制
1.施工前应认真检查所用材料符合要求方准予下料加工投入消费使用。
2.在砌体施工中导施工应采取预埋的与土建施工配合金属导的接头、弯头应做套焊接严禁对口熔焊非金属导应粘接做弯头时应防止子变形。
3.在砌体上剔槽埋设时导的保护层厚度要大于15mm抹面时采用M10水泥砂浆。
4.埋设在混凝土内的导应采用中型以上的导依图纸尽量防止转弯固定后检查是否有变形连接处是否封闭严在混凝土浇注施工时要再次检查导排放。
5.金属导的内外壁要进展防腐处理在混凝土内的金属导可只做内壁防腐。
6.电线施工前应先完成导与配电箱、配电柜的的连接将导内的异物清理干净钢要检查接地连接并加护口才能穿入电线。
7.不同回路的电线要分别穿于不同的导之中单相或三相的交流单芯电缆不得单独穿于钢导之中。
8.同一工程所穿的电线绝缘层颜色应中选择一致地线用黄绿相间零线用淡兰色相线用黄〔A〕、绿〔B〕、红〔C〕。
9.配电箱的安装必需要有可靠的接地或接零箱内配线
应整齐无绞接同一端子上导线连接不多于2根箱内开关动作灵敏带有漏电保护的回路漏电保护装置动作电流应不大于30mΑ动作时间不大于0.1s电线、电缆的回路标记应明晰编准确箱体开孔应与导适配。
10.配电箱的安装必需要有可靠的接地或接零箱内配线
应整齐无绞接同一端子上导线连接不多于2根箱内开关动作灵敏带有漏电保护的回路漏电保护装置动作电流应不大于30mΑ动作时间不大于0.1s电线、电缆的回路标记应明晰编准确箱体开孔应与导适配。
11.灯具的安装应符合以下要求：
(1).灯具自重大于3Kg时应固定在螺栓或预埋件上。
(2).软线吊灯一般采用软电线吊装当灯重大于0.5Kg时应加装吊链使电线不受力。
(3).每个灯具固定用螺钉应不少于2个。
(4).灯具的安装高度应符合设计要求。
(5).灯具的绝缘外壳应当不破损无漏电带开关的灯具开关部位应无裸露的金属。
(6).软线与灯具连接时应当搪锡压线螺口灯相线接于中间端子。
12.插座的安装应符合以下要求：
(1).单相两孔插座右孔或上孔为相线；单相三孔插座右孔为相线左孔为零线。
(2).单相三孔、三相四孔插座接地接在上孔接地与接零不能直接。
(3).接地与接零在插座间不能串联连接。
(4).卫生间等潮湿场所应采用封的保护型插座安装高度不低于1.5m。
(5).同一房间插座安装高度一致。
13.开关的安装应符合以下要求：
(1).同一工程的开关应采用同一系列开关通断位置一致操作灵敏可靠。
(2).开关必须控制相线安装于易操作之处。
(3).开关边缘距门框边缘的间隔 为0.15—0.2 m高度应符合设计要求。
(4).暗装开关面板应紧贴墙面安装结实外表无破损饰物齐全。
14.接地装置的安装材料应采用热浸镀锌处理搭接焊接焊口防腐处理在地面以上按设计要求设置测试点测试接地装置的接地电阻值必须符合设计要求。
15.弱电系统的施工应当参考以上的施工要求。
(四)、电气工程施工完毕后须对所有系统进展以下测试并记录：
1.电气设备、电线调整试验记录。
2.各系统绝缘电阻测试记录。
3.工程接地电阻测试记录。
4.漏电保护装置动作测试记录。
5.空载试运行与负荷试运行测试记录。
(五)、测试完毕后按照划分的检验批进展检查合格后再进展电气分部工程的验收。
三、监理工作要点：
1.各种线在施工时由于在前需要配合土建施工应当注意施工中的道预埋工作作到不漏放不破损开关盒、接线盒、插座盒位置正确。
2.穿线后要求施工对每个回路进展绝缘电阻测试使之符合要求。
3.调试运行时要注意负荷试验情况及工程接地电阻测试情况。
4.电气工种操作属特殊作业应随时提醒施工作好平安工作及交底。
第二部分：强电工程
一、室内配线工程监理控制
〔一〕配线要求：
1． 导线和配线方式的选择通常根据周围环境的特征以及平安要求等因素见表：
配线方式及导线适用范围
环境特征
配线方式
常用导线
枯燥环境
穿明敷或暗敷
BLV、BLVV、BLXF、BLX、BV
潮湿和特别潮湿的环境
穿PVC钢明敷或暗敷
BLV、BLXF 、BIX、BV
多尘环境〔不包括火灾危险尘埃〕
穿明敷或暗敷
BLV、BLVV、BLXF、BLX、BV、BVV

配线方式及导线适用范围
环境特征
配线方式
常用导线
有腐蚀性的环境
穿PVC明敷或暗敷
BLV、BLVV、BVV、BV
有火灾危险的的环境
穿钢明敷或暗敷
BLV、BLX 、
有危险环境
穿明敷或暗敷
BX、BV
2．使用的导线其额定电压应大于线路工作电压明线敷设的导线应采用塑料或橡皮绝缘导线导线的最小截面和敷设间隔 应符合下表的规定
室内明线敷设导线的最小截面和间隔
配线方式
绝缘导线最小截面mm2
敷设间隔
绝缘导线截面mm2
前后支持物间
间隔
〔m〕
线间最小的间隔 〔mm〕
与地面最小间隔 m
铜蕊
铝蕊
铜芯
铝芯
程度
敷设
垂直敷设
资夹板配线
1.0
1.5
1-2.5
1-2.5
0.6

2.0
1.3
4-10
4-10
0.8

瓷瓶

配线
2.5
4.0

4.0
6.0吊灯为3
100
2.0
1.3
2.5及以上
6.0及以上
10吊灯为3
150
护套线配线
1.0
1.5

0.2

0.15
0.15

3．为确保平安、室内电气线和配电设备与其他道设备间的最小间隔 应符合下表。
室内电气线和配电设备与其宅道
设备间的最小间隔 〔m〕
类别
道与设备名称
内导线
明线绝缘导线
配电设备

煤气
0.1
1.0
1.5
蒸气
上1.0/下0.5
上1.0下0.5
0.5
暖水
上0.3.下0.2
上0.3下0.2
0.1
通风

0.1
0.1
上下水

0.1
0.1
工艺设备

煤气
0 .1
0.3

蒸气
0.3
0.3

暖水
0.1
0.1

通风

0.1

上下水

0.1

工艺设备

表中有两个数字者分子数字为电气线敷设在道上面的间隔 分母数字为电气线敷设在道下面的间隔 。施工时如不能满足上表所到间隔 那么应如下措施：
〔1〕电气线与蒸气线不能保持上表所规定的间隔 时可在蒸气外以隔热层这样平行净距可减至200 mm；穿插间隔 只需考虑施工维护方便。
〔2〕电气线与暖水不能保持上表所规定的间隔 时可在暖水外设隔热层。
4．配电时应尽量防止导线有接关假设必须接头时应采用压接或焊接。但穿在内的导线在任何情况下都不能有接头。必要时可把接头放在接线盒或灯头盒内。
5．当导线穿过楼板时应装设钢套加以保护钢长度从离楼板面2m 高处到楼板下出口处为止。
6．导线穿墙要用瓷保护瓷两端出线口伸出墙面的间隔 不小于10mm除穿向室外的瓷应一线一根瓷外同一回路数几根导线可以穿在一根瓷内但内导线的总面积〔包括外绝缘层〕不应超过内总面积的40。
7．当导线通过建筑物伸缩处导线敷设应稍有松弛对于钢配线应设补偿盒子以适应建筑物收伸缩性。
8．当导线互相穿插时为防止碰线在每根导线上应套以塑料或其中绝缘并将套固定、不使其挪动。
〔二〕配线工序
1．按施工图纸确定灯具、插座、开关、配电箱、和起动设备等的位置。
2．沿建筑物确定导线敷设的途径及穿过墙壁或楼板的位置。
3．在土建未抹灰前将配线所有的固定点打好眼预埋件或膨胀螺栓的套筒。
4．敷设导线。
5．导线连接分支和封端并将导线出线端与灯具插座开关配电箱等设备连接。
〔三〕考前须知
1．穿导线的绝缘强度不低于500V导线最小截面规定为铜芯线1mm2铝芯线2.5mm2。
2．线内导线不准有接头也不准穿入绝缘破换后经过包缠恢复绝缘的导线。
3．内导线〔包括绝缘层〕的总截面不应大于子有效截面的40；不同电压和不同回路的导线或不同电度表的导线不得穿在同一根线内但一台电动机包括控制和信回路的所有导线同一台设备的多台电动机的线路供电电压在65V及以下时及同类照明的几个回路等 允许穿在同一根线内。
4．除直流回路导线和接地线外 不得在钢内穿单根导线。
5．线转弯时应采用弯曲线的尽量少用制成品月亮弯以免造成口连接处过多。
6．线线路应尽可能少转角或弯曲因转角过多穿线越困难。为便于穿线规定线超过以下长度必须加装接线盒。
〔1〕无弯曲转角时不超过45m
〔2〕有一个弯曲转角时不超过30m
〔3〕有二个弯曲转角时不超过20m
〔4〕有三个弯曲转角时不超过 12m
7．在混凝土内暗线敷设的线必须使用壁厚为2mm线；当线的外径假如超过混凝土厚度的1/3时不准将电线埋在混凝土内以免影响混凝土的强度。
〔四〕连接与封端
〔1〕线头与接线桩面的连接对于10mm2以下的单股铜铝芯导线可直接将芯线的线头与电器的接线桩连接。
〔2〕导线的封端对于导线截面大于10 mm2的多股铜、铝芯导线一般都必须用接线端子对导线端头进展封端再由接线端子与电器设备相连。
〔A〕铜芯导线的封端。焊封端：剥掉铜芯导线端部的绝缘层除去芯线外表和接线端子内壁的氧化膜涂以无酸焊锡膏。用一根粗铁丝系住铜接线端子使插线孔口朝上并放到火里加热。把锡条插在铜接线端子的插线孔内使受热后熔解底孔内。把芯线的端部插入端子的插线孔内上下插拉几次后把芯线插到孔底；平稳而缓慢地把粗铁丝和接线端子浸到冷水里。使液态锡疑固芯线焊牢。用锉把铜线端子外表的焊锡除去用砂布打光后包上绝缘带即可与电器接线桩连接用压钳封端。
〔B〕铝芯导线的封端。铝芯导线一般采用铝接线端子压接法进展封端。
〔五〕开工检查及试验
1.室内配线的开工检查
①检查工程施工与设计是否合格。
②工程材料和电器设备是否良好。
③施工是否恰当质量是否符合各项规定。
④检查可能发生危险的处所。
⑤配线的连接处是否采取合理的连接、是否作到可靠连接。
⑥配线和各种路的间隔 是否符合平安规定和建筑物的间隔 是否符合。
⑦配线穿墙的瓷是否挪动各连接触点接触是否良好。
⑧电线的接头及端头所装的护线箍是否有脱离的危险。
⑨所装设的电器和电阻器装置的容量是否合格。
2.开工后的试验
(1)导线绝缘电阻的测试。
A.测试前应先断开熔断器用电设备、电器和仪表在相邻的两个熔断器间或在最未一个熔断后面、导线对地或两根导线间绝缘电阻不应小于0.5MΩ。
B.配电装置每一段的绝缘电阻值应不小于0.5MΩ。电压24V以下设备、应使用电压不超过500V的摇表。
C.二次回路的绝缘电阻测量：
〔A〕直流小母线和控制盘的电压小母线在断开所有其他联接支路时不小于1MΩ。
〔B〕二次回路的图一支路和开关隔分开关操作机构的电源回路应不小于1MΩ。
〔C〕接在主电源回路上的操作回路保护回路和500-1000 V的直流发电机的励磁回路不应小于1MΩ。
〔D〕在较潮湿的地方第〔B〕、〔C〕两项的绝缘电阻允许降低到0.5MΩ。
D.高压开关可动部分的绝缘电阻应用2500V以上摇表测定；当额定电压为3-15KV时绝缘电阻应在1000MΩ以上；额定电压为20-220KV时绝缘电阻应在3000MΩ以上。
(2)交流耐压试验
A.电流互感器、电压互感器和开关的交流耐压试验必须合下表
电流、电压互感器及开关耐压试验
额定电压KV
3
6
10
15
20
35
试验电压KV
22
28
38
49
60
85
B.二次回路的交流耐压试验为KV
C.电压为1KV以下配电装置、交流耐压试验为1KV。
D.动力和照明配线当导线的绝缘电阻的数值小于0.5MΩ。应进展交流耐压试验试验电压为1KV。
三、低压配电箱的安装监理
1、低压配电箱的安装高度除施工图中有特殊要求外、暗装时底口距地面为1.4m；明装时为1.2m但明装电变表应为1.8m。
2、在240mm厚的墙内暗装配电箱时其后壁用10mm 厚石棉板及直径为2 mm的铅丝、孔洞为10mm铅丝网钉牢再用1:2水泥砂浆抹好防开裂。
3、配电箱外壁与墙有接触的部分均需涂防腐油箱内壁及板面均涂灰色油漆两道。铁制配电箱应先涂樟丹油再涂油漆。
4、配电盘上装有计量仪表互感器时二次侧的导线使用截面不小于 1.5mm2的铜芯导线。
5、盘后导线应按相位颜色套上塑料套A相用B相用绿色C相用红色零线用黑色。
6、导线穿过盘面或箱体时木盘需套瓷头铁盘需装橡胶护围。
7、配电箱上的开关熔断器等设备上端接电源下端接负荷。横装的插入熔断器应从面对配电盘的左侧接电源右侧接负荷
8、零线系统中的重复接地应作在灰引入线处 在未端配电盘处也应作重复按地。
9、零母线在配电盘上不得串接。零线端子板上分支路排列需与相应的熔断对应面对配电盘从左到右编排1、2、3……………
四、电力电缆的敷设监理
1、电缆敷设顺序
〔1〕检查电缆、电缆敷设前应仔细核对电缆型规格是否符合设计要求电缆有无损伤并检测电缆的绝缘电阻和进展直流耐压试验。
〔2〕敷设电缆首先把运到现场的电缆进展核算确立电缆中间接头的地方按线路的详细情况配置长度。在核算时注意不要把接头放在建筑物大门口及其他道穿插处建筑物大门口及其他道穿插的地方。数条电缆平行敷设时、电缆接头的位置应互相错开敷设。应先敷设规格的电缆而后按规格大小依次敷设。高压电缆与低压电缆穿插敷设时高压电缆要放在低压电缆下面其间隔 不小于500mm电缆与各种道、铁路等的间隔间隔 电缆互相间隔 应符合表：电力电缆与其它设施的最小允许间隔 〔m〕
项 目
最小间隔
直埋电缆的埋设深度
一般情况
0.7
机耕农田
1.0
电缆与各种设备接
路面
1.0
离建筑物根底
0.6
与排水沟底的穿插
0.5
与热力道接近
2.0
与热力道穿插
0.5
与其它道接近或穿插
0.5
电缆互相间距
平行接近时
0.1
穿插接近时
0.5
电缆明装时
的支持间距
铅包电缆垂直装置时
1.5
其它各类电缆垂直装置时
2.0
各种电缆程度装置时
1.0
电缆接头的地方两端应留有1.5m以备检验时假如发现受潮要截去一段。电缆引入建筑物和中间接头两端也应留有余量以便故障时修理备用。
电缆引入建筑物应穿在保护中口用麻带填满并用沥青或粘土封口防止水分渗入。
各种电缆转弯时的曲率半径应符合下表：
各种电缆弯曲时的曲率半径
电缆品种
曲率半径为电缆外径的倍数
橡皮绝缘〔橡套〕电缆〔〕
橡皮绝缘〔橡套〕电缆〔〕
塑料护套电缆
10
6
8
电缆敷设完毕后应沿全线路进展正理然后在电缆上覆盖100mm厚的细砂土盖上电缆盖板并每隔20m左右及终端转弯处竖电缆林志牌。最后对电缆沟覆土要高出地面200mm左右以备松土沉陷。
2、电力电缆的连接
〔1〕电缆终端的芯线、应有明显的相位色标〔黄、绿、红〕。
〔2〕电缆终端头和电缆中间接头不宜在雨天和风雨天施工也不应在湿度较高的环境中施工。
〔3〕制作电缆终端头和电缆中间接头时凡已受潮的电缆不得使用。
〔4〕电缆终端出线带电裸露部分相间和对地间隔 如下：
户 内
1-3 kv
6kv
10kv
≥75mm
≥75mm
≥125mm
〔5〕电缆连接应一次连接做完为止。
〔6〕电缆头外壳铅色及钢带均应可靠接地。
3、电缆终端头的制作要求。
〔1〕封可靠在运行中当负荷增加或发生短路时电缆被加热膨胀向外形成冲击压力电缆终端头应能经变化压力而不发生昌油等现象。
〔2〕绝缘性好。
〔3〕机械强度高。
4、电力电缆的试验
为了检验判断电缆在施工中是否遭受绝缘损伤或性能发生变化及时地发现隐藏的缺陷以确保电力系统正常运行、对于电缆工程必须进展必要的检查和试验工作。
电力电缆的试验主要包括：绝缘电阻测定、耐压试验等。
〔1〕绝缘电阻测定。
其作用主要是检测电缆受潮、脏污或部分缺陷。用摇表检测绝缘电阻的步骤和接线如下：
A.撤除被测电缆的电源和一切对外连接同时将被测电缆的芯线全部接地、并放电二分钟。
B.擦去电缆终端头外表的污垢。
C.确定摇表的规格对工作电压1000v 及以下的电缆使用1000v摇表。1000v以上的电缆采用2500v摇表。
D.接线方式在测三芯电缆时其他两相和铅色一同接地假如被测电缆可能由于外表泄漏而引起测量误差时、应连接保护环。
E.摇动摇表到额定转速〔约每分钟120转〕绝缘电阻应是摇表一分钟以后电阻值稳定时的读数。测量时摇表转速不应低于额定转速的80。
F.电缆的一根芯线测试完毕后经充分放电再按同样分别检测其他各芯线。
电缆的绝缘电阻应符合下表
电缆长度为250m的绝缘电阻值
电缆额定电压〔kv〕
1及以下
3及以下
6-10
20-35
绝缘电阻〔MΩ〕
10
200
400
600
注：①电缆长度在250m 以下时其绝缘电阻值不必换算。
②电缆长度在250m以上时其绝缘电阻值按长度比例换算。
5、电缆线路工程保证工程
(1)电缆绝缘电阻必须符合施工规定。
检查数量：全数检查。
检验：检查试验记录。
(2)电缆敷设必须符合以下规定
电缆严禁有绞拧、铠装压扁、护层断裂和外表严重划伤等缺陷；直埋敷设时严禁在道的上面或下面平行敷设。
检查数量：全数检查。
检验：观察：观察检查和检查隐蔽工程记录。
(3)电缆终端头和电缆接头的制作安装必须符合以下规定。
A.封闭严填料灌注饱满无气泡、无渗油现象；芯线连接严绝缘带色扎防潮涂料涂刷均匀；封铅外表光滑无砂眼和裂纹。
B.交联聚乙烯电缆头的半导体带屏蔽带色缠不超越应力锥中间处锥体坡度匀称、外表光滑。
C.电缆头安装、固定牢靠、相序正确直埋电缆接头保护措施完正标志准确明晰。
检查数量：按不同类别的电缆头各抽查10但不少于5个。
检验：观察检查和检查安装记录。
6、电缆线路工程根本工程
(1)电缆支托架安装应符合以下规定
合格：位置正确连接可靠固定牢靠、油漆完正在转弯处能托住电缆平滑均匀的过渡托架加盖部分盖板齐全。
优良：在合格根底上间距均匀排列正齐横平竖直、油漆色泽均匀。
检查数量按不同敷设方式,场所各抽查5处。
(2)电缆保护安装应符合以下规定：
合格：口光滑无毛刺固定牢靠防腐良好。弯曲处无弯扁现象其弯曲半径不小于电缆的最小允许弯曲半径；出入地沟、隧道和建筑物的保护口封闭严。
优良：在合格根底上弯曲处无明显的折皱和不平；出入地沟隧道和建筑物保护坡向及坡度正确。明设部分横平竖直成排敷设的排列正齐。
检查数量：按不同敷设方式场所各抽查5处。
检验：观察检查。
(3)电缆敷设应符合以下规定：
A.坐标和标高正确排列正齐标志桩、标志牌设置准确；有防火燃隔热和防腐蚀要求的电缆保护措施完好。
B.在支架上敷设时固定可靠同一侧支架上的电缆排列顺序正确控制电缆应放在电力电缆的下面1kv及其以下的电力电缆应放在1kv以上电力电缆的下面；直埋电缆的埋设深度、回填土要求、保护措施以及电缆间和电缆与地下网间平行或穿插的最小间隔 均应符合施工规定。
优良：在合格根底上电缆转弯和分支处不紊乱走向正齐清楚；电缆标志桩、标志牌明晰齐全；直埋电缆的隐蔽工程记录及简图齐全、准确。
检查数量：按不同敷设方式各抽查5处。
检查：观察检查和检查隐蔽工程记录及简图。
C.电缆及其支托架和保护接地〔接零〕
电气设备、器具和带电金属部件的接地〔接零〕支线敷设应符合以下规定：
合格：连接严结实接地〔接零〕线截面选用正确需防腐的部分涂漆均匀无遗漏。
优良：在合格根底上线路走向合理色确、涂刷后不污染设备和建筑物。
检查数量：抽查5处
检验：观察检查
五、电气设备调试的质量控制
1、调试前准备工作
〔1〕A.检查接线是否正确。B.接线是否结实可靠。C.电机接线盒人/△要求接线是否有误。
〔2〕绝缘检查
低压部分用500v摇表对交流电机电器无件、线路进展绝缘电阻测量一般不应小于1MΩ(低于0.5mΩ不能送电)测量时应将电房容器半导体元件等不能承受摇表输出电压的元件从线路中终断或短接。
〔3〕对于不能反向运转的机械设备那么应与有关工程配合将电机与设备别分开待电机转向校正后再连接位动装置。
〔4〕有调速器装置的应把调速器手柄扳到最低速位置。
〔5〕有主控制器和凸输控制器装置的均应将手柄扳到零位。例如消防泵转换开关应置于手动位置。
2、通电试车和调正。
合上总电源开关观察配电柜内、电压表、电流表、信灯等指挥元件是否正常。如无异常情况可将主电路断开接通控制电路电源进展空操作并检查下述各项动作是否正确。
(1)检查电器元件是否按要求动作动作是否灵敏有否机械卡阻有否过大的噪声线圈是否过热。
(2)对某些不能屡次动作的电器元件如油断路器快速开关大容量自动开关的合闸线圈等当需要对这些电器进展空操作试车时应将其线圈端断开先用手操作使其合闸检查合闸机构是否灵敏如发现含闸机构有故障应排除故障后再进展通电操作。
空操作试车正常后可接通电路对电动机进展空载试验。观察电动机运转是否正常并校正各电动机应符合前头所的方向然后连接设备试验设备空载情况下工作情况准确调正好；热继电器过主流继电器欠电压继电器电压继电器等保护参数。
3、带负载试车
(1)带负载试车时均应有机修钳工和操作工人配合。
(2)送电时应先送主电路、再送控制回路在按下控制按钮后应注意观察电机的起动旋转方向是否正常如有异常状况应立即停车检查原因停车时应先断开控制电路电源再断开主电路电源.
第三部分：弱电工程
一、工程根本情况和要求〔结合工程详细情况编写〕
二、综合布线工程监理
〔一〕施工前的环境检查
在安装工程开场以前应对交接间、设备间的建筑和环境条件进展检查具备条件方可开工。
〔二〕施工前的器材检验
施工前施工应对工程所用缆线器材规格、程式、数量、质量进展检查无出厂检验证明材料者或与设计不符不得在工程中使用。
〔三〕设备安装
1、机架安装要求：
(1)机架安装完毕后程度、垂直度应符合厂家规定。如无厂家规定时垂直度偏向不应大于3mm。
(2)安装机架面板架前应留有1.5m空间,机架反面离墙间隔 应大于0.8m,以便于安装和施工。
(3)壁挂式机柜底距地面宜为300~800mm。
2、配线设备机架安装要求：
(1)采用下走线方式时架底位置应与电缆上线孔相对应。
(2)各直列垂直倾斜误差不应大于3mm底座程度误差每平方米不应大于2mm。
(3)接线端子各种标志应齐全。
(4)交接箱或暗线箱宜暗设在墙体内。预留墙洞安装箱底高出地面宜为500~1000mm。
3、各类接线模块安装要求：
(1)模块设备应完好安装就位标志齐全。
(2)安装螺丝必须拧紧面板应保持在一个程度面上。
4、信息插座安装要求：
(1)安装在活动地板或地面上应固定在接线盒内插座面板有直立和程度等形式；接线盒盖可开启并应严防水防尘。接线盒盖面应与地面齐平。
(2)安装在墙体上宜高出地面300mm如地面采用活动地板时应加上活动地板内净高尺寸。
(3)信息插座应有标签以颜色、图形、文字表示所按终端设备类型。
5、电缆桥及线槽安装要求：
(1)桥架及线槽的安装位置应符合施工图规定左右偏向不应超过50mm。
(2)桥架及线槽程度度每米偏向不应超过2mm。
(3)垂直桥架及线槽应与地面保持垂直并无倾斜现象垂直度偏向不应超过3mm。
(4)两线槽并按处程度度偏向不应超过2mm。
(5)吊架安装应保持垂直、整齐结实、无歪斜现象。
〔四〕缆线敷设一般应符合以下要求：
1、缆线布放前应核对规格、程式、路由及位置与设计规定相符。
2、缆线的布放应平直不得产生扭绞打圈等现象不应受到外力的挤压和损伤。
3、缆线在布放两端应贴有标签以说明起始和终端位置标签书写应明晰、端正和正确。
4、电源线、信电缆、对绞电缆、光缆及建筑物内其他弱电系统的缆线应别离布放。各缆线间的最小净距应符合设计要求。
5、缆线布放时应有冗余。在交接间、设备间对绞电缆预留角度一般为3—6m工作区为0.3—0.6m;光缆在设备端预留长度一般为5—10m。有特殊要求的应按设计要求预留长度。
6、缆线的弯曲半径应以下规定：
(1)非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍在施工过程中应至少为8倍。
(2)屏蔽对绞电缆弯曲半径应至少为电缆外径的6~10倍。
(3)主干对绞电缆的弯曲半径应至少为电缆外径的10倍。
(4)光缆的弯曲半径应至少为光缆外径的15倍在施工过程中应至少为20倍。
7、对绞电缆与电力电缆最小净距应符合下表一规定与其他线最小净距应符合下表二的规定。

范围
条件
最小净距〔mm〕
<2KVA〔<380V〕
2—5KVA〔<380V〕
>5KVA〔<380V〕
对交电缆与电力电缆平行敷设
130
300
600
有一方在接地线槽或钢中
70
150
300
双方均在接地线槽或钢中
注
80
150
表一：对绞电缆与电力线最小净距
注：双方都在接地绞线槽或钢中且平行长度小于10m时最间距可为10mm。表中对绞电缆如采用屏蔽电缆时最小净距可适当减小并符合设计要求。
表二：对绞电缆与其他线最小净距
线种类
平行净距〔m〕
垂直交差净距〔m〕
避雷引下线
1.00
0.30
保护地线
0.05
0.02
热力(不包封)
0.50
0.50
热力(包封)
0.30
0.30
给水
0.15
0.02
煤气
0.30
0.02
8、光缆敷设时与其他线最小净距应符合下表三

范围
内容
最小间隔间隔 (m)
平行
穿插
话道边线(不包抬入孔)

0.75
0.25
非同沟的直埋通信电缆

0.50
0.50
埋式电力电缆
<35KV
0.50
0.50
>35KV
2.00
0.50
给水
径<30cm
0.50
0.50
径30~50cm
1.00
0.50
径>50cm
1.50
0.50
高压石油、天燃气

10.00
0.50
热力下水

1.00
0.50
煤气
压力<0.3Mpa
1.00
0.50
压力0.3~0.8Mpa
2.00
0.50
排水沟

0.80
0.50
表三：光缆与其他线最小净距

9、预埋线槽和暗敷设缆线应符合以下规定:
〔1)敷设暗采用钢或阴燃硬度PVC。布放双护套缆线和主干缆线时直线道的径利用率应为50~60弯道为40~50暗布放4对对绞电缆时道的截面利用率应为25~30。
〔2〕预埋线槽宜采用金属线槽线槽的截面利用率不应超过40。
〔3〕光缆与电缆同敷设时应在暗内预置塑料子将光缆敷设在子内使光缆和电缆分开布放子的内径应为光缆外径的1.5倍。
10、设置电缆桥架和线槽敷设缆线应符合以下规定：
〔1〕电缆桥架宜间隔 地面7.2m以上,桥架顶部距顶棚或其它障碍物不应小于0.30m。桥架内横断面的填充率不应超过50。
〔2〕电缆桥架内缆线垂直敷设时在缆线的上端和每间隔1.5m处应固定在桥架的支架上;程度敷设时,在缆线的首、尾、较弯及每间隔3—5m处进展固定。
〔3〕在程度垂直桥架和垂直线槽敷设缆线时应对缆线进展绑扎。4对绞电缆以24根为束25对或以上主干对绞电缆光缆及其他信电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5m扣间距均匀,松紧适度。
〔五〕缆线的终端
1、缆线终端的一般要求：
(1)缆线在终端前必须检查标签颜色和数字含义并按顺序终端。
(2)缆线中间不得产生接头现象。
(3)缆线终端处必须卡接结实、接触良好。
(4)缆线终端应符合设计和厂家安装手册要求。
(5)对绞电缆与插接件连接应认准线线位色标不得颠倒和错接。
2、对绞电缆芯线终端应以下要求：
(1)终端时每对对绞线应尽量保持扭绞状态非扭绞长度对于5类线不应大于13mm4类线不大于25mm。
(2)剥除护套均不得刮伤绝缘层应使用专用工具剥除。
(3)屏蔽对绞电缆的屏蔽层与接杈件终端处屏蔽罩可靠接触缆线屏蔽层应与插件屏蔽罩3600圆周接触接触长度不宜小于10mm。
3、光缆芯线终端应符合以下要求：
(1)采用光纤连接盒对光缆芯线接续、保护、光纤连接盒可为固定和抽屉二种方式。在连接盒中光纤应能得到足够的弯曲半径。
(2)光纤融接或机械接续处应加以保护和固定使用连接器以便于光纤的跳接。
(3)接盒面板应有标志。
(4)跳接软纤的活动连接器在插入适配器之前应进展清洁所插位置应符合设计要求。
三、工程电气测试监理
综合布线系统工程的电气性能测试包括缆线、信息插座及接线模块的测试各项测试应有详细记录以便作为开工资料的一部分 。
四、工程验收质量控制
1、开工技术应做到如下要求：
(1)工程开工以后施工应在工程验收以前将工程开工技术资料一式二份交给建立。
(2)综合布线系统工程的开工技术资料应包括以下内容：
A.安装工程量；
B.工程说明；
C.设备、器材表；
D.开工图纸为施工中更改后的施工设计图；
E.测试记录；
F.系统如采用微机设计、理、维护、监测应提供程序和用户数据如磁盘、操作说明等；
G.工程变更检查记录及施工过程中需更改的设计或采取相关措施由建立、设计、施工等之间的双方洽商记录；
H.随工验收记录；
M.隐蔽工程签证。
(3)开工技术要保证质量做到外观整洁、内容齐全、数据准确。
