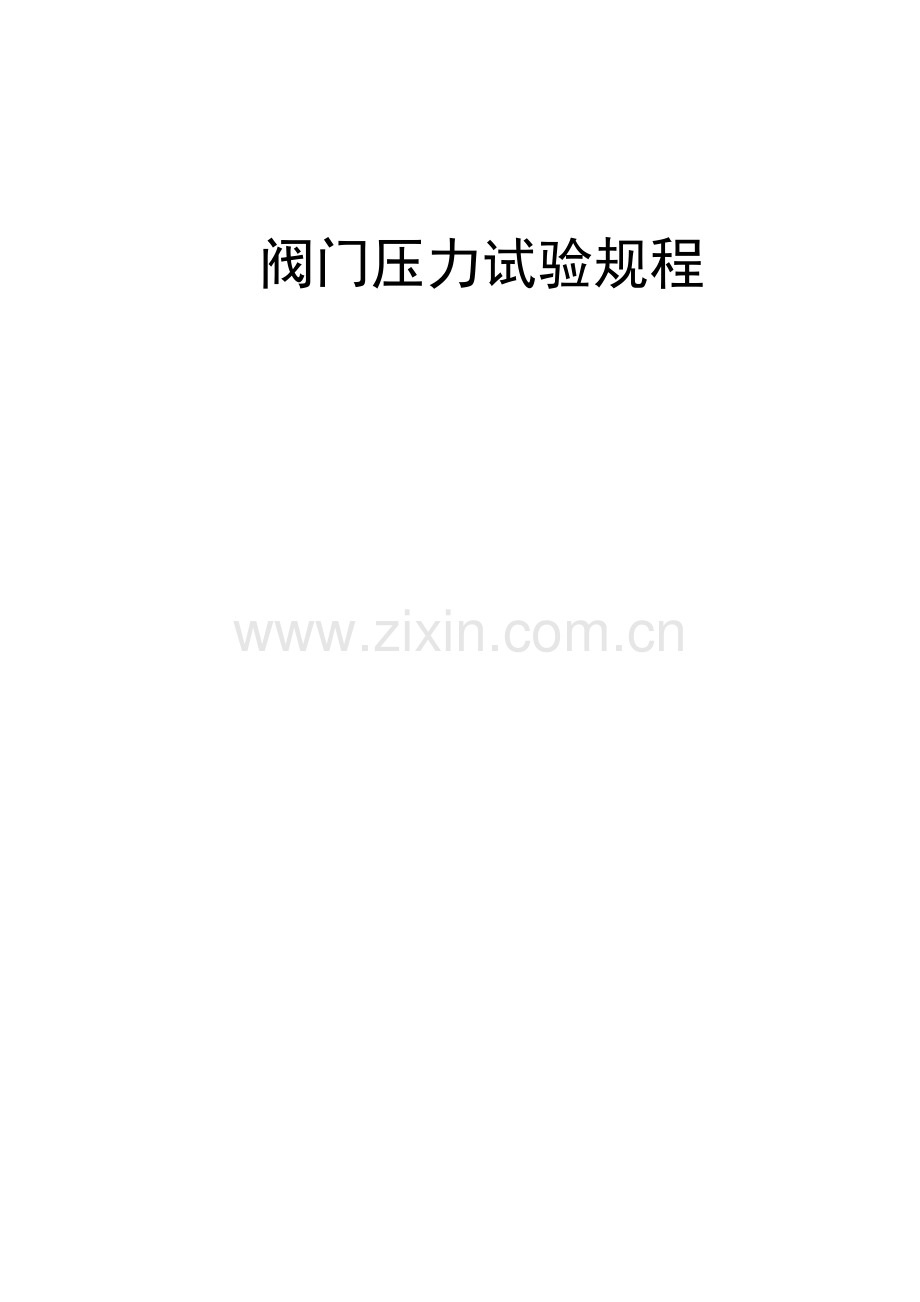

阀门压力试验规程

阀门压力试验规程

1、 适用范围
本规定适用于PN16～32MPa，DN3～DN250的截止阀、节流阀、止回阀水压试验
2、 准备工作
2.1根据试验压力的高低选择合适的压力泵，压力泵的额定输出压力应不小于1.1倍试验压力。
2.2 试验用压力表已经校验，并在周检期内，其精度不得低于1.5级,表的满刻度值应为被测最大压力的1.5～2倍,压力表不得少于两块。
2.3水压试验应使用清洁的水，水温应在5～55℃之间。
3、 试验项目

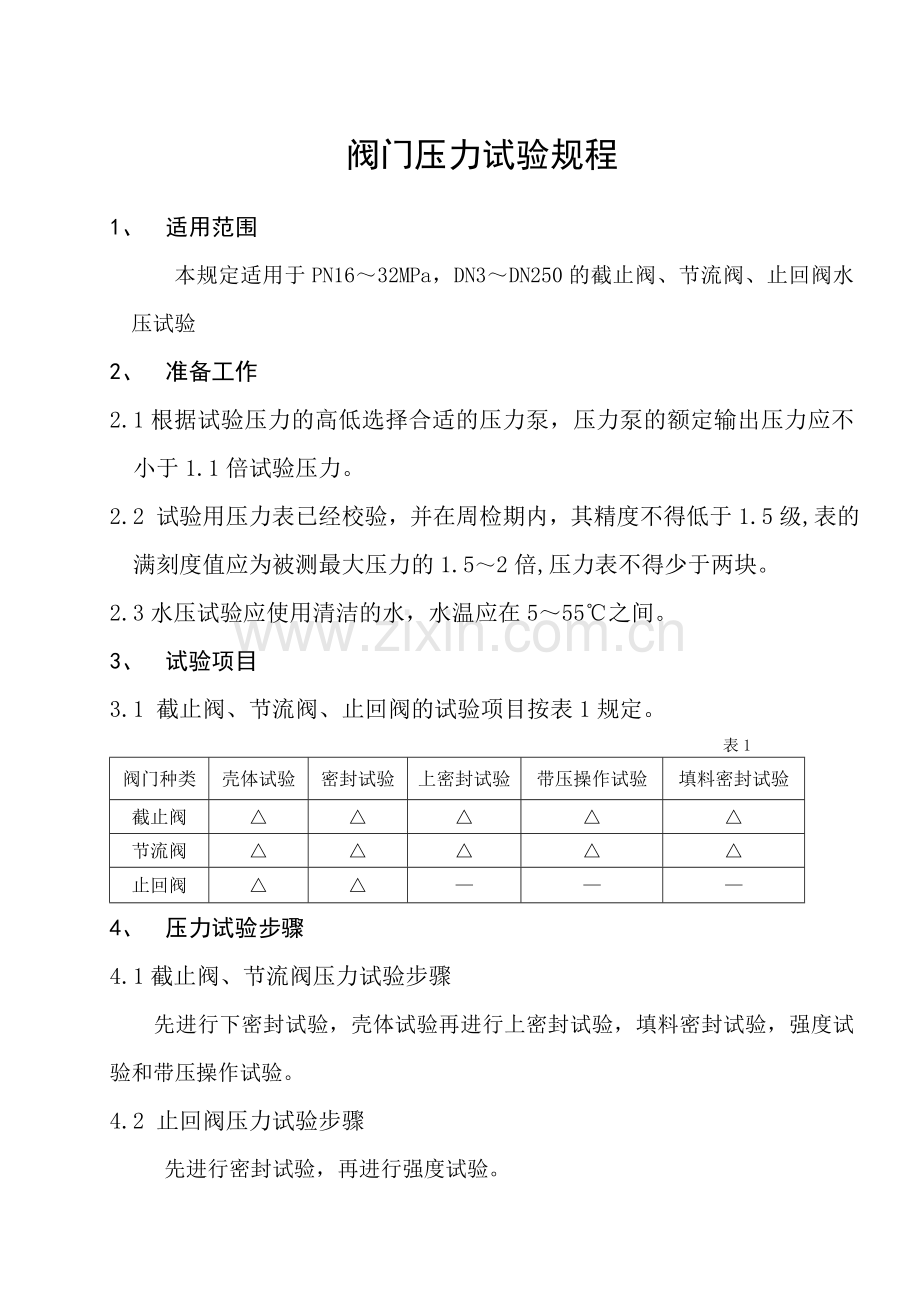

3.1 截止阀、节流阀、止回阀的试验项目按表1规定。
表1
阀门种类
壳体试验
密封试验
上密封试验
带压操作试验
填料密封试验
截止阀
△
△
△
△
△
节流阀
△
△
△
△
△
止回阀
△
△
—
—
—
4、 压力试验步骤
4.1截止阀、节流阀压力试验步骤
先进行下密封试验，壳体试验再进行上密封试验，填料密封试验，强度试验和带压操作试验。
4.2 止回阀压力试验步骤
先进行密封试验，再进行强度试验。
5、 试验方法
5.1 截止阀、节流阀、止回阀的试验方法。
5.1.1 试验项目与试压参数按表2规定 表2
试验项目
试验压力
最短试验持续时间
关闭件位置
下密封试验
公称压力×1.1
2分
全关
上密封试验
全开
填料密封试验
公称压力×1.0
半开
带压操作试验
公称压力×（0.5～1）
≥3次
强度试验
公称压力×1.5
2分
全开
注：止回阀密封试验压力为公称压力×1
5.1.2 试验方法
5.1.2.1 下密封试验
截止阀、节流阀作下密封试验时，阀门处于关闭状态，关闭力按图纸规定的手轮（或手柄），用正常体力操作，不得用加力杆和多人操作。从进口端加压，在出口端检查密封性,在规定的试验持续时间内,应无流淌水珠出现。
止回阀从出口端加压,在进口端检查密封性,在规定的试验持续时间内应无流淌的水珠出现。
5.1.2.2 上密封试验
松开填料、阀杆开到顶，进口、出口端封闭，阀腔内加压到规定压力，从填料函处检查上密封性能，在规定的试验持续时间内，应无可见的水珠流出。
5.1.2.3 填料密封试验
压紧填料、阀门处于半开状态，封闭阀门进口、出口、阀腔增压到规定压力，从填料压套（或填料压盖）处检查填料密封性能在规定的试验持续时间内应无可见泄漏。
5.1.2.4 强度试验
封闭阀门进口、出口、截止阀、节流阀处于半开状态，填料处于压紧状态，从阀门进口端增压至规定压力，检查阀体及各连接部位，不得有渗漏现象。
5.2. 试验方法
水压试验前应将体腔空气排净。
试验时压力应逐渐提高至规定要求，不允许急剧地突然增加，在规定的持续时间内，其压力应保持不变。
试验后，阀腔内的水应予以排净。

编制：

校对：

审核：
