开关机械闭锁操作规程.doc

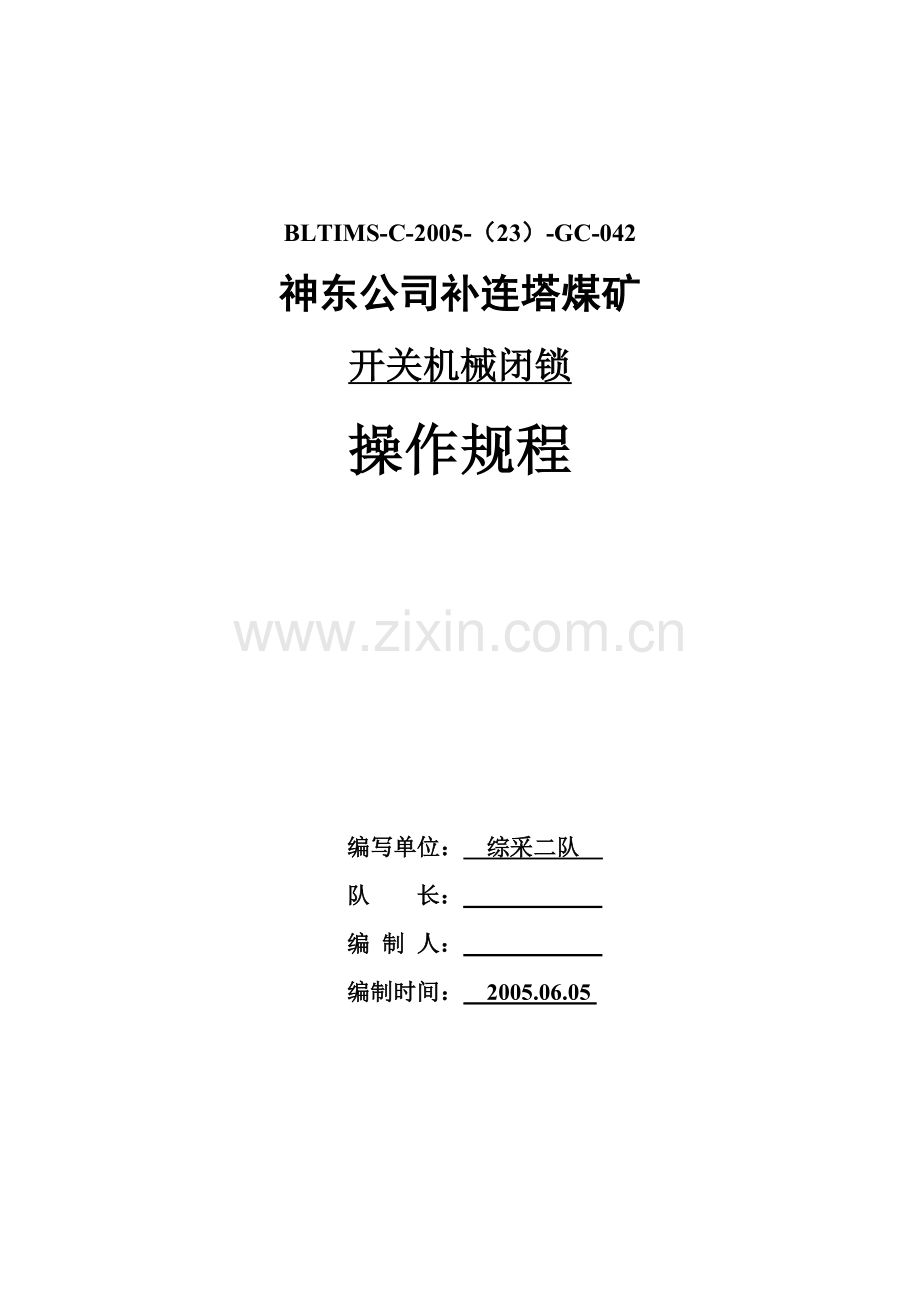

BLTIMS-C-2005-（23）-GC-042
神东公司补连塔煤矿
开关机械闭锁
操作规程

编写单位： 综采二队
队 长：
编 制 人：
编制时间： 2005.06.05

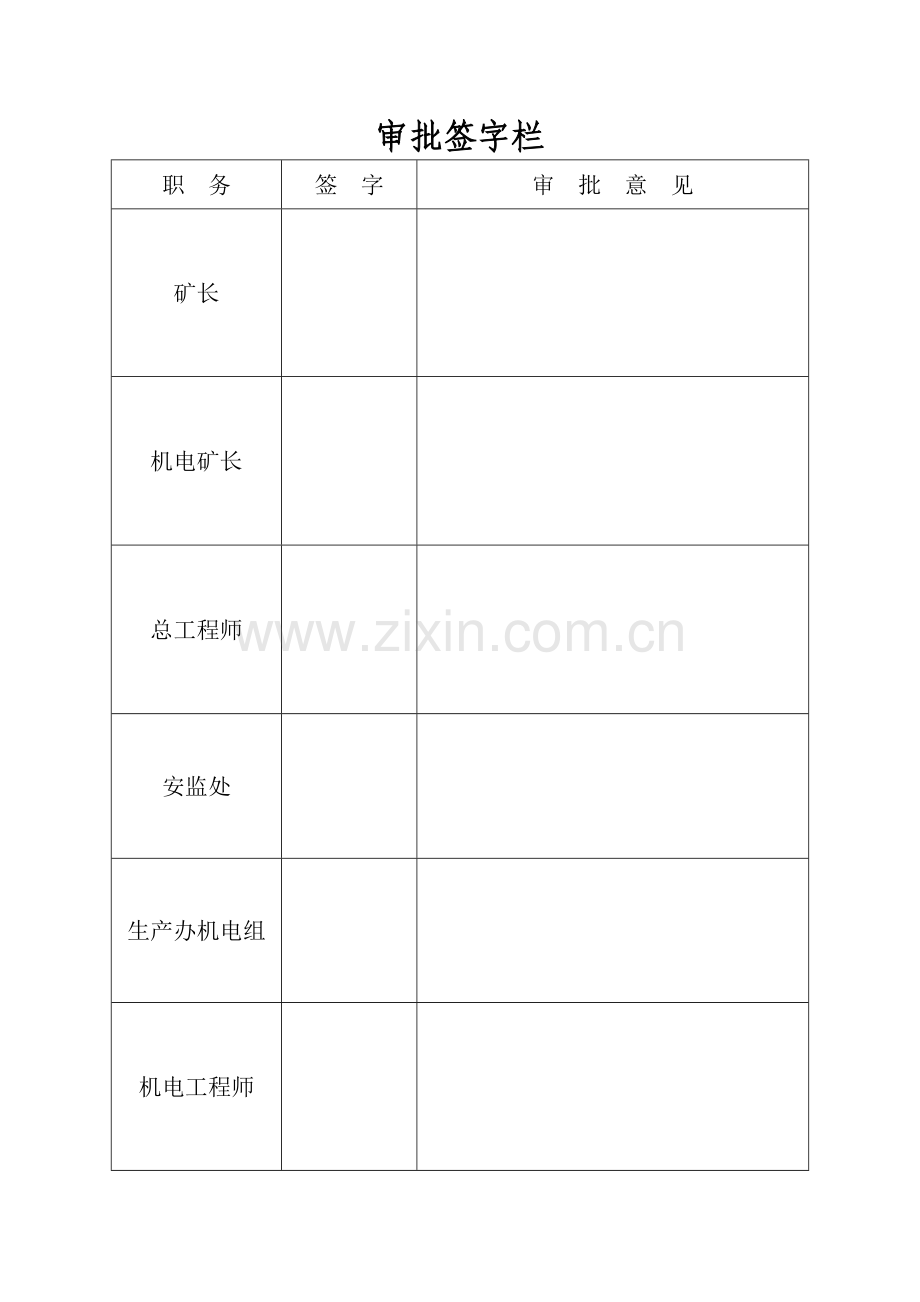

审批签字栏
职 务
签 字
审 批 意 见
矿长

机电矿长

总工程师

安监处

生产办机电组

机电工程师

XBDD1-系列矿用隔爆型一般低压侧保护箱隔离闭锁操作规程
（四博联、郎威达移变的低压保护箱）

1、停止使用、打开保护门或搬迁下级设备进行闭锁时：把隔离手柄打到“停止”位（手柄朝向开关前门盖与开关底座呈45度角，开关铭牌上有图示文字说明）。
2、用“一”型螺丝刀将机械闭锁销顺时针旋转，拧到隔离手柄的闭锁槽内，将隔离手柄锁死。
3、 挂“有人工作，禁止合闸”警示牌，闭锁完成。
4、送电前大门必须关闭，上紧大门上的螺栓，摘下“有人工作，禁止合闸”牌，用“一”型螺丝刀将机械闭锁销逆时针旋转，拧出隔离手柄的闭锁槽为止，此时闭锁销锁死开关盖门。开关在带电运行时开关盖门闭锁。
5、把隔离手柄从“停止”位置以顺时针方向转动打到合闸位置，（手柄朝向开后背与开关底座呈45度角开关铭牌上有图示文字说明）。
6、停送电时要严格执行《停送电制度》。

PBG1-6矿用隔爆型高压真空配电装置隔离闭锁操作规程
（四博联、郎威达移变的高压配电装置）

1、停止使用、打开开关门或检修下级设备进行时闭锁：首先一手按下开关的电分按钮或手分按钮（开关正面位置上有图示文字说明），使高压配电装置的真空断路器断开，变压器停止运行。然后一手按下配电装置右边的闭锁按钮（开关手柄位置上有图示文字说明），此时闭锁按钮上的闭锁销脱离隔离开关的闭锁槽。另一手把隔离手柄拉到到“分闸”位（开关手柄位置上有图示文字说明）。
2、用“一”型螺丝刀将大门闭锁螺杆顺时针旋转，拧入隔离手柄的闭锁槽内，将隔离手柄锁死。此时大门解锁。
3、挂“有人工作，禁止合闸”牌。闭锁完成。
4、送电前大门必须关闭，上紧大门上的螺栓，摘下“有人工作，禁止合闸”牌，用“一”型螺丝刀将大门闭锁螺杆逆时针旋转，拧出隔离手柄的闭锁槽为止，此时闭锁销锁死开关大门。开关在带电运行时开关盖门闭锁。
5、一手按下配电装置右边的闭锁按钮（开关右边位置上有图示文字说明），此时闭锁按钮上的闭锁销脱离隔离开关的闭锁槽。另一手把隔离手柄拉到“合闸”位（开关手柄位置上有图示文字说明）。此时闭锁按钮上的闭锁销嵌入隔离开关的闭锁槽，实现隔离开关带电运行使闭锁，防止带符合拉开隔离开关。
6、停送电时要严格执行《停送电制度》。

QC83-80 BKD1-80Z BKD3-120Z开关机械闭锁操作规程

1、 停止使用、打开开关门或检修下级设备进行闭锁时：一手按下开关的红色停止按钮，另一手把隔离手柄打到“0”位（手柄垂直与开关）。
2、 用“一”型螺丝刀将机械闭锁销顺时针旋转，拧到隔离手柄的闭锁槽内，将隔离手柄锁死。
3、 挂“有人工作，禁止合闸”牌。闭锁完成。
4、送电前关好开关盖门，开关门齿口与开关完全闭合，开关门闭锁槽对正闭锁杆位置，摘下“有人工作，禁止合闸”牌，用“一”型螺丝刀将机械闭锁销逆时针旋转，拧出隔离手柄的闭锁槽为止，此时闭锁销锁死开关盖门。开关在带电运行时开关盖门闭锁。
5、一手按下开关的红色停止按钮，另一手把隔离手柄从“0”位（手柄垂直与开关）。打到合闸位置，（手柄与开关呈45度角）。停止按钮全部弹出为合闸到位。（隔离手柄从“0”位可以向两方向旋转到合闸位置，此作用为换向，是控制下级设备的正向、反向旋转。）
6、 电时要严格执行“停送电规章制度”。

BKD1-400Z/660.380馈电开关机械闭锁操作规程

1、停止使用、打开开关门或检修下级设备进行闭锁时：把隔离手柄打到“停止”位置槽内（手柄朝向开关前门盖与开关底座呈45度角，开关手柄位置上有图示文字说明）。
2、用“一”型螺丝刀将机械闭锁销顺时针旋转，拧到隔离手柄的闭锁孔内，将隔离手柄锁死。
3、挂“有人工作，禁止合闸”牌，闭锁完成。
4、送电前大门必须关闭，上紧大门上的螺栓，摘下“有人工作，禁止合闸”牌，用“一”型螺丝刀将机械闭锁销逆时针旋转，拧出隔离手柄的闭锁孔为止，此时闭锁销锁死开关盖门。开关在带电运行时开关盖门闭锁。
5、一手把隔离手柄从“停止”位置以顺时针方向转动打到“合闸”位置槽内，（手柄朝向开后背与开关底座呈45度角，开关手柄位置上有图示文字说 明）。
6、 送电时要严格执行《停送电制度》。

汽车停放闭锁

1、汽车钥匙有值班队领导管理，有工作任务需要使用汽车时值班队领导将汽车钥匙交给交给参与工作的司机管理使用；
2、汽车在井下停车要将车停在平坦、安全的联巷内。汽车停车后要熄火，将手刹拉到制动位置。将车钥匙打到“OFF”位置，拔出钥匙，将车门锁死后钥匙由司机随身携带。
3、汽车地面停车要停在指定的停车位，不得乱停乱放；汽车停车后要熄火，将手刹拉到制动位置。将车钥匙打到“OFF”位置，拔出钥匙，将车门锁死后钥匙由司机随身携带。
4、如果当班不再使用，交回办公室，值班领导管理。
