人防商业综合工程施工现场临电临水施工组织设计样本.doc

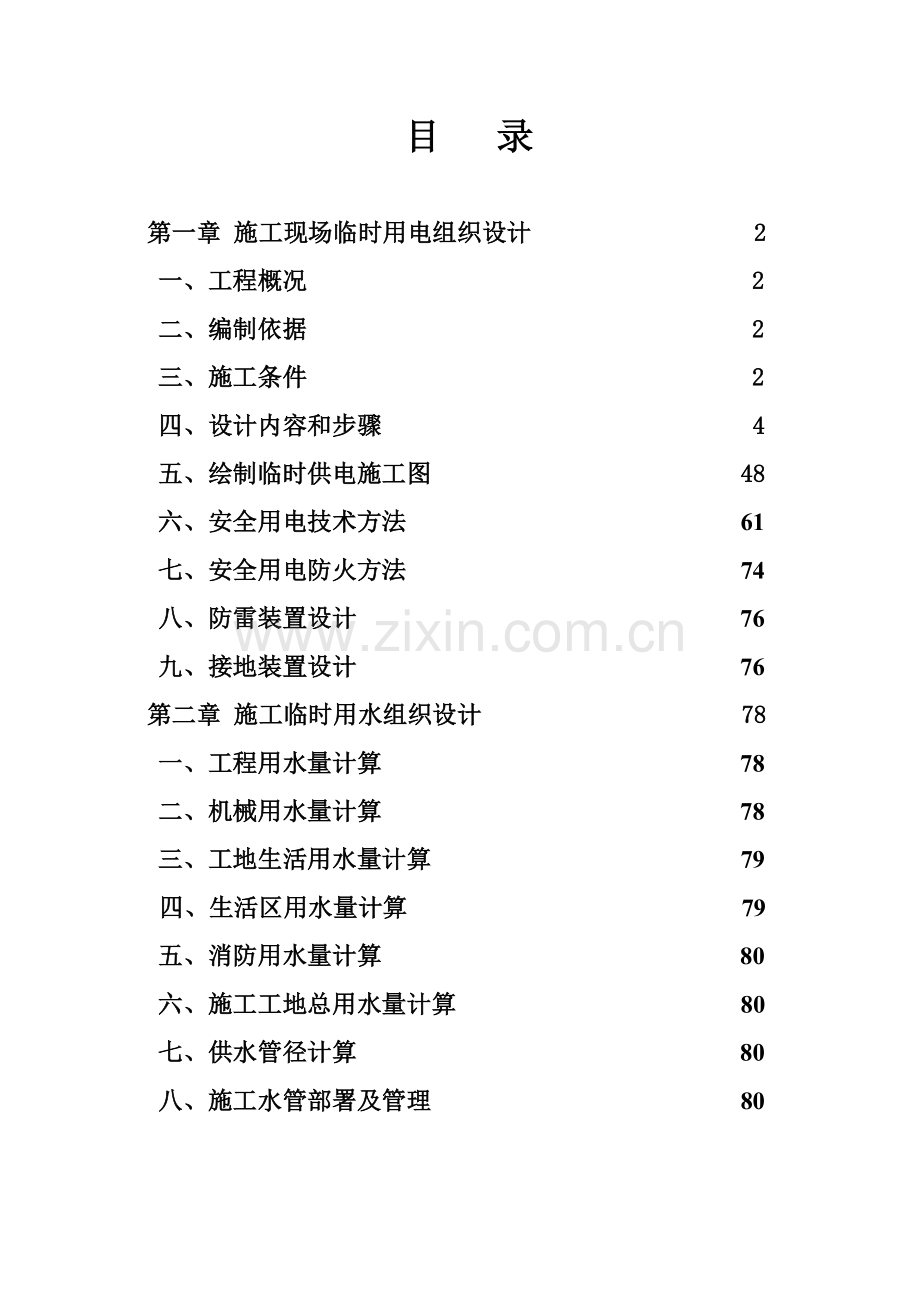

目 录

第一章 施工现场临时用电组织设计 2
一、工程概况 2
二、编制依据 2
三、施工条件 2
四、设计内容和步骤 4
五、绘制临时供电施工图 48
六、安全用电技术方法 61
七、安全用电防火方法 74
八、防雷装置设计 76
九、接地装置设计 76
第二章 施工临时用水组织设计 78
一、工程用水量计算 78
二、机械用水量计算 78
三、工地生活用水量计算 79
四、生活区用水量计算 79
五、消防用水量计算 80
六、施工工地总用水量计算 80
七、供水管径计算 80
八、施工水管部署及管理 80

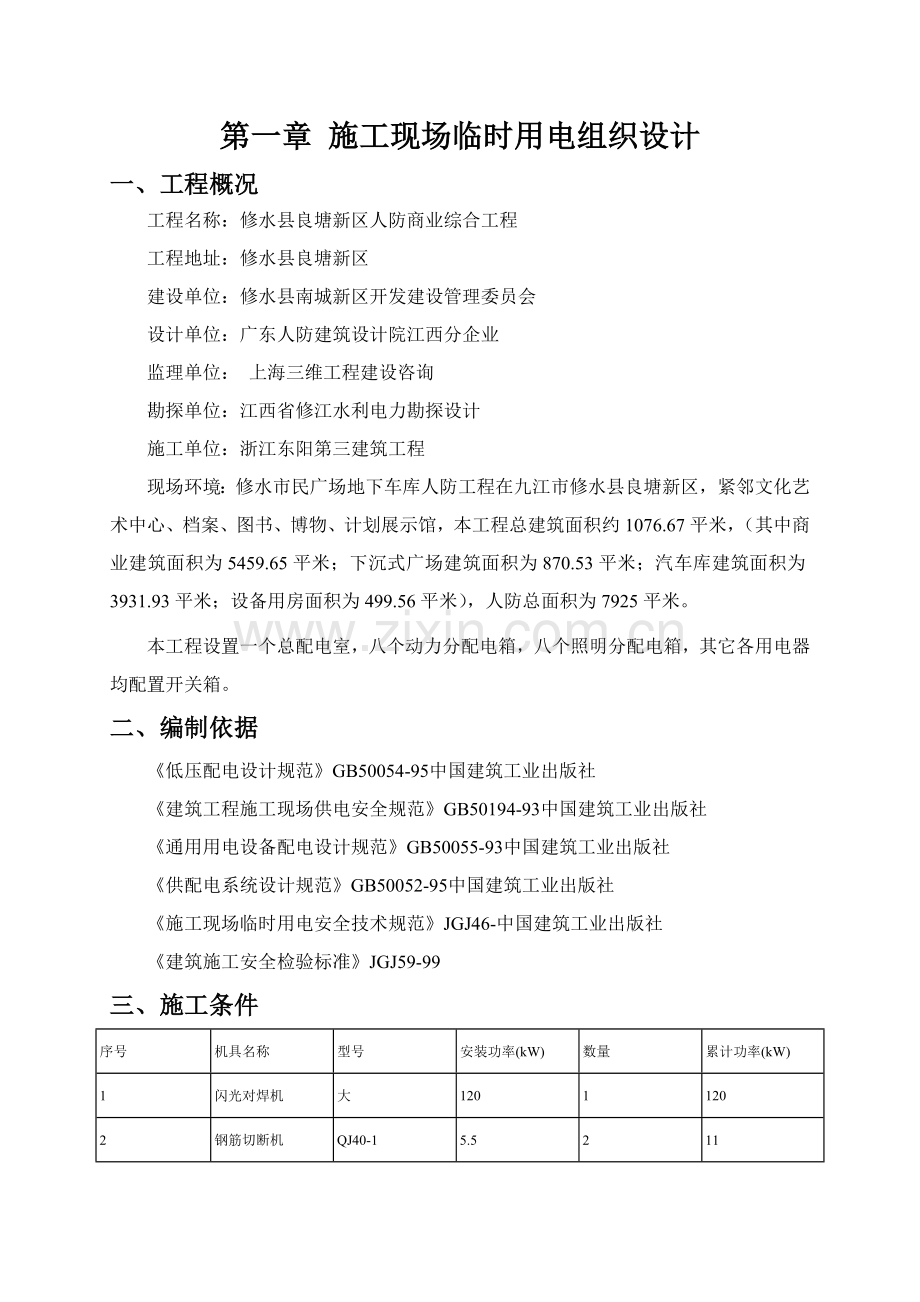

第一章 施工现场临时用电组织设计
一、工程概况
工程名称：修水县良塘新区人防商业综合工程
工程地址：修水县良塘新区
建设单位：修水县南城新区开发建设管理委员会
设计单位：广东人防建筑设计院江西分企业
监理单位： 上海三维工程建设咨询
勘探单位：江西省修江水利电力勘探设计
施工单位：浙江东阳第三建筑工程
现场环境：修水市民广场地下车库人防工程在九江市修水县良塘新区，紧邻文化艺术中心、档案、图书、博物、计划展示馆，本工程总建筑面积约1076.67平米，（其中商业建筑面积为5459.65平米；下沉式广场建筑面积为870.53平米；汽车库建筑面积为3931.93平米；设备用房面积为499.56平米），人防总面积为7925平米。
本工程设置一个总配电室，八个动力分配电箱，八个照明分配电箱，其它各用电器均配置开关箱。
二、编制依据
《低压配电设计规范》GB50054-95中国建筑工业出版社
《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社
《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社
《供配电系统设计规范》GB50052-95中国建筑工业出版社
《施工现场临时用电安全技术规范》JGJ46-中国建筑工业出版社
《建筑施工安全检验标准》JGJ59-99
三、施工条件
序号
机具名称
型号
安装功率(kW)
数量
累计功率(kW)
1
闪光对焊机
大
120
1
120
2
钢筋切断机
QJ40-1
5.5
2
11
3
钢筋弯曲机
WJ40
3
3
9
4
钢筋调直机
GT3/9
7.5
2
15
5
碘钨灯

1
4
4
6
塔式起重机
TC5610
50
1
50
7
木工圆锯
MJ106
5.5
2
11
8
高压汞灯

3
1
3
9
碘钨灯

1
4
4
10
自落式混凝土搅拌机
JD200
7.5
1
7.5
11
交流电焊机
BX3-120-1
9
1
9
12
插入式振动器
ZX50
1.1
4
4.4
13
泥浆泵
红星-30
30
1
30
14
碘钨灯

1
1
1
15
交流电焊机
BX3-120-1
9
2
18
16
插入式振动器
ZX50
1.1
4
4.4
17
真空吸水泵
改型泵II号
5.5
2
11
18
碘钨灯

1
2
2
19
交流电焊机
BX3-120-1
9
2
18
20
泥浆泵
红星-30
30
1
30
21
插入式振动器
ZX50
1.1
1
1.1
22
套丝切管机
TQ-3
1
2
2
23
电动液压弯管机
WYQ
1.1
2
2.2
24
碘钨灯

1
4
4
25
交流电焊机
BX3-120-1
9
2
18
26
真空吸水泵
改型泵II号
5.5
2
11
27
插入式振动器
ZX50
1.1
3
3.3
28
0.9

1
2
2
29
交流电焊机
BX3-120-1
9
2
18
30
泥浆泵
红星-30
30
1
30
31
插入式振动器
ZX50
1.1
3
3.3
32
碘钨灯

1
4
4
33
开水器
012
12
2
24
34
开水器
012
12
2
24
35
蒸饭车
024
24
1
24
36
空调
01.5
1.5
8
12
37
日光灯
0.4
0.04
30
1.2
四、设计内容和步骤
1、现场勘探及初步设计:
(1)本工程所在施工现场范围内施工前无多种埋地管线。
(2)现场采取380V低压供电，设一配电总箱，内有计量设备，采取TN-S系统供电。
(3)依据施工现场用电设备部署情况，总箱进线采取导线直接埋地敷设，干线采取空气明敷/架空线路敷设，用电器导线采取空气明敷/架空线路敷设。部署位置及线路走向参见临时配电系统图及现场平面图，采取三级配电，三级防护。
(4)根据《JGJ46-》要求制订施工组织设计，接地电阻R≤4Ω。
2、确定用电负荷:
(1)、闪光对焊机
Kx=0.4，Cosφ=0.8，tgφ=0.75
将Jc=50%统一换算到Jc1 =100%额定容量
Pn=120kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×120=84.85 kW
Pjs=Kx×Pe=0.4×84.85=33.94kW
Qjs=Pjs×tgφ=33.94×0.75=25.46kvar
(2)、钢筋切断机
Kx=0.3，Cosφ=0.9，tgφ=0.48
Pjs=0.3×11=3.3kW
Qjs=Pjs×tgφ=3.3×0.48=1.6kvar
(3)、钢筋弯曲机
Kx=0.3，Cosφ=0.9，tgφ=0.48
Pjs=0.3×9=2.7kW
Qjs=Pjs×tgφ=2.7×0.48=1.31kvar
(4)、钢筋调直机
Kx=0.3，Cosφ=0.9，tgφ=0.48
Pjs=0.3×15=4.5kW
Qjs=Pjs×tgφ=4.5×0.48=2.18kvar
(5)、碘钨灯
Kx=0.3，Cosφ=0.9，tgφ=0.48
Pjs=0.3×4×1=1.2kW
Qjs=Pjs×tgφ=1.2×0.48=0.58kvar
(6)、塔式起重机
Kx=0.5，Cosφ=0.8，tgφ=0.75
将Jc=40%统一换算到Jc1 =25%额定容量
Pn=50kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.4/0.25)1/2×50=63.25 kW
Pjs=Kx×Pe=0.5×63.25=31.62kW
Qjs=Pjs×tgφ=31.62×0.75=23.72kvar
(7)、木工圆锯
Kx=0.3，Cosφ=0.9，tgφ=0.48
Pjs=0.3×11=3.3kW
Qjs=Pjs×tgφ=3.3×0.48=1.6kvar
(8)、高压汞灯
Kx=0.3，Cosφ=0.9，tgφ=0.48
Pjs=0.3×3×1.1=0.99kW
Qjs=Pjs×tgφ=0.99×0.48=0.48kvar
(9)、碘钨灯
Kx=0.3，Cosφ=0.9，tgφ=0.48
Pjs=0.3×4×1=1.2kW
Qjs=Pjs×tgφ=1.2×0.48=0.58kvar
(10)、自落式混凝土搅拌机
Kx=0.3，Cosφ=0.9，tgφ=0.48
Pjs=0.3×7.5=2.25kW
Qjs=Pjs×tgφ=2.25×0.48=1.09kvar
(11)、交流电焊机
Kx=0.5，Cosφ=0.8，tgφ=0.75
将Jc=50%统一换算到Jc1 =100%额定容量
Pn=Sn×Cosφ=9×0.8=7.2kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×7.2=5.09 kW
Pjs=Kx×Pe=0.5×5.09=2.55kW
Qjs=Pjs×tgφ=2.55×0.75=1.91kvar
(12)、插入式振动器
Kx=0.3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×4.4=1.32kW
Qjs=Pjs×tgφ=1.32×1.02=1.35kvar
(13)、泥浆泵
Kx=0.5，Cosφ=0.8，tgφ=0.75
Pjs=0.5×30=15kW
Qjs=Pjs×tgφ=15×0.75=11.25kvar
(14)、碘钨灯
Kx=0.3，Cosφ=0.9，tgφ=0.48
Pjs=0.3×1×1=0.3kW
Qjs=Pjs×tgφ=0.3×0.48=0.15kvar
(15)、交流电焊机
Kx=0.5，Cosφ=0.8，tgφ=0.75
将Jc=50%统一换算到Jc1 =100%额定容量
Pn=Sn×Cosφ=9×0.8=7.2kW
Pe=n×(Jc/Jc1)1/2×Pn =2×(0.5/1)1/2×7.2=10.18 kW
Pjs=Kx×Pe=0.5×10.18=5.09kW
Qjs=Pjs×tgφ=5.09×0.75=3.82kvar
(16)、插入式振动器
Kx=0.3，Cosφ=0.7，tgφ=1.02
Pjs=0.3×4.4=1.32kW
Qjs=Pjs×tgφ=1.32×1.02=1.35kvar
(17)、真空吸水泵
Kx=0.5，Cosφ=0.8，tgφ=0.75
Pjs=0.5×11=5.5kW
Qjs=Pjs×tgφ=5.5×0.75=4.12kvar
(18)、碘钨灯
Kx=0.3，Cosφ=0.9，tgφ=0.48
Pjs=0.3×2×1=0.6kW
Qjs=Pjs×tgφ=0.6×0.48=0.29kvar
(19)、交流电焊机
Kx=0.5，Cosφ=0.8，tgφ=0.75
将Jc=50%统一换算到Jc1 =100%额定容量
Pn=Sn×Cosφ=9×0.8=7.2kW
Pe=n×(Jc/Jc1)1/2×Pn =2×(0.5/1)1/2×7.2=10.18 kW
Pjs=Kx×Pe=0.5×10.18=5.09kW
Qjs=Pjs×tgφ=5.09×0.75=3.82kvar
(20)、泥浆泵
Kx=0.5，Cosφ=0.8，tgφ=0.75
Pjs=0.5×30=15kW
Qjs=Pjs×tgφ=15×0.75=11.25kvar
(21)、插入式振动器
Kx=0.3，Cosφ=0.8，tgφ=0.75
Pjs=0.3×1.1=0.33kW
Qjs=Pjs×tgφ=0.33×0.75=0.25kvar
(22)、套丝切管机
Kx=0.3，Cosφ=0.6，tgφ=1.33
Pjs=0.3×2=0.6kW
Qjs=Pjs×tgφ=0.6×1.33=0.8kvar
(23)、电动液压弯管机
Kx=0.3，Cosφ=0.6，tgφ=1.33
Pjs=0.3×2.2=0.66kW
Qjs=Pjs×tgφ=0.66×1.33=0.88kvar
(24)、碘钨灯
Kx=0.3，Cosφ=0.9，tgφ=0.48
Pjs=0.3×4×1=1.2kW
Qjs=Pjs×tgφ=1.2×0.48=0.58kvar
(25)、交流电焊机
Kx=0.5，Cosφ=0.8，tgφ=0.75
将Jc=50%统一换算到Jc1 =100%额定容量
Pn=Sn×Cosφ=9×0.8=7.2kW
Pe=n×(Jc/Jc1)1/2×Pn =2×(0.5/1)1/2×7.2=10.18 kW
Pjs=Kx×Pe=0.5×10.18=5.09kW
Qjs=Pjs×tgφ=5.09×0.75=3.82kvar
(26)、真空吸水泵
Kx=0.5，Cosφ=0.8，tgφ=0.75
Pjs=0.5×11=5.5kW
Qjs=Pjs×tgφ=5.5×0.75=4.12kvar
(27)、插入式振动器
Kx=0.3，Cosφ=0.8，tgφ=0.75
Pjs=0.3×3.3=0.99kW
Qjs=Pjs×tgφ=0.99×0.75=0.74kvar
(28)、0.9
Kx=0.3，Cosφ=0.9，tgφ=0.48
Pjs=0.3×2×1=0.6kW
Qjs=Pjs×tgφ=0.6×0.48=0.29kvar
(29)、交流电焊机
Kx=0.5，Cosφ=0.8，tgφ=0.75
将Jc=50%统一换算到Jc1 =100%额定容量
Pn=Sn×Cosφ=9×0.8=7.2kW
Pe=n×(Jc/Jc1)1/2×Pn =2×(0.5/1)1/2×7.2=10.18 kW
Pjs=Kx×Pe=0.5×10.18=5.09kW
Qjs=Pjs×tgφ=5.09×0.75=3.82kvar
(30)、泥浆泵
Kx=0.5，Cosφ=0.8，tgφ=0.75
Pjs=0.5×30=15kW
Qjs=Pjs×tgφ=15×0.75=11.25kvar
(31)、插入式振动器
Kx=0.3，Cosφ=0.8，tgφ=0.75
Pjs=0.3×3.3=0.99kW
Qjs=Pjs×tgφ=0.99×0.75=0.74kvar
(32)、碘钨灯
Kx=0.3，Cosφ=0.9，tgφ=0.48
Pjs=0.3×4×1=1.2kW
Qjs=Pjs×tgφ=1.2×0.48=0.58kvar
(33)、开水器
Kx=0.2，Cosφ=0.9，tgφ=0.48
Pjs=0.2×24=4.8kW
Qjs=Pjs×tgφ=4.8×0.48=2.32kvar
(34)、开水器
Kx=0.3，Cosφ=0.8，tgφ=0.75
Pjs=0.3×24=7.2kW
Qjs=Pjs×tgφ=7.2×0.75=5.4kvar
(35)、蒸饭车
Kx=0.2，Cosφ=0.9，tgφ=0.48
Pjs=0.2×24=4.8kW
Qjs=Pjs×tgφ=4.8×0.48=2.32kvar
(36)、空调
Kx=0.2，Cosφ=0.9，tgφ=0.48
Pjs=0.2×12=2.4kW
Qjs=Pjs×tgφ=2.4×0.48=1.16kvar
(37)、日光灯
Kx=0.2，Cosφ=0.9，tgφ=0.48
Pjs=0.2×1.2×1.2=0.29kW
Qjs=Pjs×tgφ=0.29×0.48=0.14kvar
(38)总计算负荷计算，总箱同期系数取Kx=0.95
总有功功率
Pjs=Kx×ΣPjs=0.95×(33.94+3.3+2.7+4.5+1.2+31.62+3.3+0.99+1.2+2.25+2.55+1.32+15+0.3+5.09+1.32+5.5+0.6+5.09+15+0.33+0.6+0.66+1.2+5.09+5.5+0.99+0.6+5.09+15+0.99+1.2+4.8+7.2+4.8+2.4+0.29)=183.83kW
总无功功率
Qjs=Kx×ΣQjs=0.95×(25.46+1.6+1.31+2.18+0.58+23.72+1.6+0.48+0.58+1.09+1.91+1.35+11.25+0.15+3.82+1.35+4.12+0.29+3.82+11.25+0.25+0.8+0.88+0.58+3.82+4.12+0.74+0.29+3.82+11.25+0.74+0.58+2.32+5.4+2.32+1.16+0.14)=130.27kvar
总视在功率
Sjs=(Pjs2+Qjs2)1/2=(183.832+130.272)1/2=225.31kVA
总计算电流计算
Ijs=Sjs/(1.732×Ue)=225.31/(1.732×0.38)=342.34A
3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备导线敷设采取铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度最小截面为10mm2。
(1)、闪光对焊机开关箱至闪光对焊机导线截面及开关箱内电气设备选择(开关箱以下用电器开启后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.8，tgφ=0.75
Ijs=Kx×Pe/(1.732×Ue×Cosφ)=1×84.85/(1.732×0.38×0.8)=161.16A
ii)选择导线
选择BX-3×35+2×16，空气明敷/架空线路时其安全载流量为180A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir=200A，，漏电保护器为DZ20L-250/3。
(2)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择(开关箱以下用电器开启后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.9，tgφ=0.48
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×5.5/(1.732×0.38×0.9)=9.29A
ii)选择导线
选择BX-3×10+2×10，空气明敷/架空线路时其安全载流量为85A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
因为开关控制2台用电器，开关电流为Ir=9.29×2(台数)=18.57A。
选择开关箱内隔离开关为HD17，，漏电保护器为DZ15LE-40/3。
(3)、钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择(开关箱以下用电器开启后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.9，tgφ=0.48
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×3/(1.732×0.38×0.9)=5.06A
ii)选择导线
选择BX-3×10+2×10，空气明敷/架空线路时其安全载流量为85A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
因为开关控制3台用电器，开关电流为Ir=5.06×3(台数)=15.19A。
选择开关箱内隔离开关为HD17，，漏电保护器为DZ15LE-40/3。
(4)、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择(开关箱以下用电器开启后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.9，tgφ=0.48
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×7.5/(1.732×0.38×0.9)=12.66A
ii)选择导线
选择BX-3×10+2×10，空气明敷/架空线路时其安全载流量为85A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
因为开关控制2台用电器，开关电流为Ir=12.66×2(台数)=25.32A。
选择开关箱内隔离开关为HD17，，漏电保护器为DZ15LE-40/3。
(5)、碘钨灯开关箱至碘钨灯导线截面及开关箱内电气设备选择(开关箱以下用电器开启后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.9，tgφ=0.48
Ijs=Kx×Pe/(Ue×Cosφ)=1×1/(0.22×0.9)=5.05A
ii)选择导线
选择BX-3×10+2×10，空气明敷/架空线路时其安全载流量为85A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
因为开关控制4台用电器，开关电流为Ir=5.05×4(台数)=20.20A。
选择开关箱内隔离开关为DZ5-50/3 ，其脱扣器整定电流值为Ir=40A，，漏电保护器为DZ15LE-40/3。
(6)、1号动力分箱至第1组电机(闪光对焊机、钢筋切断机、钢筋弯曲机、钢筋调直机)开关箱导线截面及分配箱内开关选择
i)计算电流
闪光对焊机
Kx=0.4，Cosφ=0.8，tgφ=0.75
Ijs=Kx×Pe×台数/(1.732×Ue×Cosφ)=0.4×84.85×1/(1.732×0.38×0.8)=64.46A
钢筋切断机
Kx=0.3，Cosφ=0.9，tgφ=0.48
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.3×5.5×2/(1.732×0.38×0.9)=5.57A
钢筋弯曲机
Kx=0.3，Cosφ=0.9，tgφ=0.48
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.3×3×3/(1.732×0.38×0.9)=4.56A
钢筋调直机
Kx=0.3，Cosφ=0.9，tgφ=0.48
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.3×7.5×2/(1.732×0.38×0.9)=7.6A
Ijs(1组电机)=82.19A
该组中最大开关箱电流Ijs=161.16A
因为该组下有多个开关箱，所以最大电流需要乘以1.1系数
二者中取大值Ijs=161.16×1.1=177.27A
ii)选择导线
选择BX-3×35+2×16，空气明敷/架空线路时其安全载流量为180A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir=200A，漏电保护器为DZ20L-250/3。
(7)、2号照明分箱至第1组照明灯具(碘钨灯)开关箱导线截面及分配箱内开关选择
i)计算电流
碘钨灯
Kx=0.3，Cosφ=0.9，tgφ=0.48
Ijs=Kx×Pe×台数/(Ue×Cosφ)=0.3×1×4/(0.22×0.9)=6.06A
Ijs(1组灯具)=6.06A
该组中最大开关箱电流Ijs=20.2A
二者中取大值Ijs=20.20A
ii)选择导线
选择BX-3×10+2×10，空气明敷/架空线路时其安全载流量为85A。
iii)选择电气设备
选择分配箱内开关为DZ5-50/3，其脱扣器整定电流值为Ir=40A，漏电保护器为DZ15LE-40/3。
(8)1号动力分箱进线及进线开关选择
i)计算电流
Kx=0.5，Cosφ=0.9
Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.5×136/(1.732×0.38×0.9)=114.8A
该分箱下最大组线电流Ijs=177.27A
二者中取大值Ijs=177.27A
ii)选择导线
选择BX-3×35+2×16，空气明敷/架空线路时其安全载流量为180A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir=200A，，漏电保护器为DZ20L-250/3。
(9)2号照明分箱进线及进线开关选择
i)计算电流
Kx=0.5，Cosφ=0.9
Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.5×1/(1.732×0.38×0.9)=0.84A
该分箱下最大组线电流Ijs=20.20A
二者中取大值Ijs=20.20A
ii)选择导线
选择BX-3×10+2×10，空气明敷/架空线路时其安全载流量为85A。
iii)选择电气设备
选择分配箱内开关为DZ5-50/3，其脱扣器整定电流值为Ir=40A，，漏电保护器为DZ15LE-40/3。
(10)1号干线导线截面及出线开关选择
i)计算电流：
按导线安全载流量：
Kx=0.5，Cosφ=0.85
Ijs=Kx×ΣPe/(1.732×Ue×Cosφ)=0.5×137/(1.732×0.38×0.85)=122.44A
该干线下最大分配箱电流Ijs=177.27A
因为该干线下有多个分配箱，所以最大电流需要乘以1.1系数
选择电流Ijs=177.27×1.1=195.00A
按许可电压降：
S=Kx×Σ(P×L)/C△U=0.5×8190/(77×5)=10.636mm2
选择BX-3×50+2×25，空气明敷/架空线路时其安全载流量为230A。
ii)选择出线开关
1号干线出线开关选择DZ10-250/3，其脱扣器整定电流值为Ir=200A，，漏电保护器为DZ20L-250/3。
4、2号干线线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备导线敷设采取铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度最小截面为10mm2。
(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择(开关箱以下用电器开启后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.8，tgφ=0.75
Ijs=Kx×Pe/(1.732×Ue×Cosφ)=1×63.25/(1.732×0.38×0.8)=120.12A
ii)选择导线
选择BX-3×25+2×16，空气明敷/架空线路时其安全载流量为145A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir=200A，，漏电保护器为DZ20L-160/3。
(2)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择(开关箱以下用电器开启后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.9，tgφ=0.48
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×5.5/(1.732×0.38×0.9)=9.29A
ii)选择导线
选择BX-3×10+2×10，空气明敷/架空线路时其安全载流量为85A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
因为开关控制2台用电器，开关电流为Ir=9.29×2(台数)=18.57A。
选择开关箱内隔离开关为HD17，，漏电保护器为DZ15LE-40/3。
(3)、高压汞灯开关箱至高压汞灯导线截面及开关箱内电气设备选择(开关箱以下用电器开启后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.9，tgφ=0.48
Ijs=Kx×Pe/(Ue×Cosφ)=1×3/(0.22×0.9)=15.15A
ii)选择导线
选择BX-3×10+2×10，空气明敷/架空线路时其安全载流量为85A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir=16A，，漏电保护器为DZ15LE-40/3。
(4)、碘钨灯开关箱至碘钨灯导线截面及开关箱内电气设备选择(开关箱以下用电器开启后需要系数取1):
i)计算电流
Kx=1，Cosφ=0.9，tgφ=0.48
Ijs=Kx×Pe/(Ue×Cosφ)=1×1/(0.22×0.9)=5.05A
ii)选择导线
选择BX-3×10+2×10，空气明敷/架空线路时其安全载流量为85A。室外架空铜芯导线按机械强度最小截面为10mm2，满足要求。
iii)选择电气设备
因为开关控制4台用电器，开关电流为Ir=5.05×4(台数)=20.20A。
选择开关箱内隔离开关为DZ5-50/3 ，其脱扣器整定电流值为Ir=40A，，漏电保护器为DZ15LE-40/3。
(5)、3号动力分箱至第1组电机(塔式起重机、木工圆锯)开关箱导线截面及分配箱内开关选择
i)计算电流
塔式起重机
Kx=0.5，Cosφ=0.8，tgφ=0.75
Ijs=Kx×Pe×台数/(1.732×Ue×Cosφ)=0.5×63.25×1/(1.732×0.38×0.8)=60.06A
木工圆锯
Kx=0.3，Cosφ=0.9，tgφ=0.48
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.3×5.5×2/(1.732×0.38×0.9)=5.57A
Ijs(1组电机)=65.63A
该组中最大开关箱电流Ijs=120.12A
因为该组下有多个开关箱，所以最大电流需要乘以1.1系数
二者中取大值Ijs=120.12×1.1=132.13A
ii)选择导线
选择BX-3×25+2×16，空气明敷/架空线路时其安全载流量为145A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir=200A，漏电保护器为DZ20L-160/3。
(6)、4号照明分箱至第1组照明灯具(高压汞灯、碘钨灯)开关箱导线截面及分配箱内开关选择
i)计算电流
高压汞灯
Kx=0.3，Cosφ=0.9，tgφ=0.48
Ijs=Kx×Pe×台数/(Ue×Cosφ)=0.3×3×1/(0.22×0.9)=4.55A
碘钨灯
Kx=0.3，Cosφ=0.9，tgφ=0.48
Ijs=Kx×Pe×台数/(Ue×Cosφ)=0.3×1×4/(0.22×0.9)=6.06A
Ijs(1组灯具)=10.61A
该组中最大开关箱电流Ijs=20.2A
因为该组下有多个开关箱，所以最大电流需要乘以1.1系数
二者中取大值Ijs=20.20×1.1=22.22A
ii)选择导线
选择BX-3×10+2×10，空气明敷/架空线路时其安全载流量为85A。
iii)选择电气设备
选择分配箱内开关为DZ5-50/3，其脱扣器整定电流值为Ir=40A，漏电保护器为DZ15LE-40/3。
(7)3号动力分箱进线及进线开关选择
i)计算电流
Kx=0.5，Cosφ=0.9
Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.5×55.5/(1.732×0.38×0.9)=46.85A
该分箱下最大组线电流Ijs=132.13A
二者中取大值Ijs=132.13A
ii)选择导线
选择BX-3×25+2×16，空气明敷/架空线路时其安全载流量为145A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir=200A，，漏电保护器为DZ20L-160/3。
(8)4号照明分箱进线及进线开关选择
i)计算电流
Kx=0.3，Cosφ=0.9
Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.3×4/(1.732×0.38×0.9)=2.03A
该分箱下最大组线电流Ijs=22.22A
二者中取大值Ijs=22.22A
ii)选择导线
选择BX-3×10+2×10，空气明敷/架空线路时其安全载流量为85A。
iii)选择电气设备
选择分配箱内开关为DZ5-50/3，其脱扣器整定电流值为Ir=40A，，漏电保护器为DZ15LE-40/3。
(9)2号干线导线截面及
