分布式光伏电站施工组织设计样本.doc

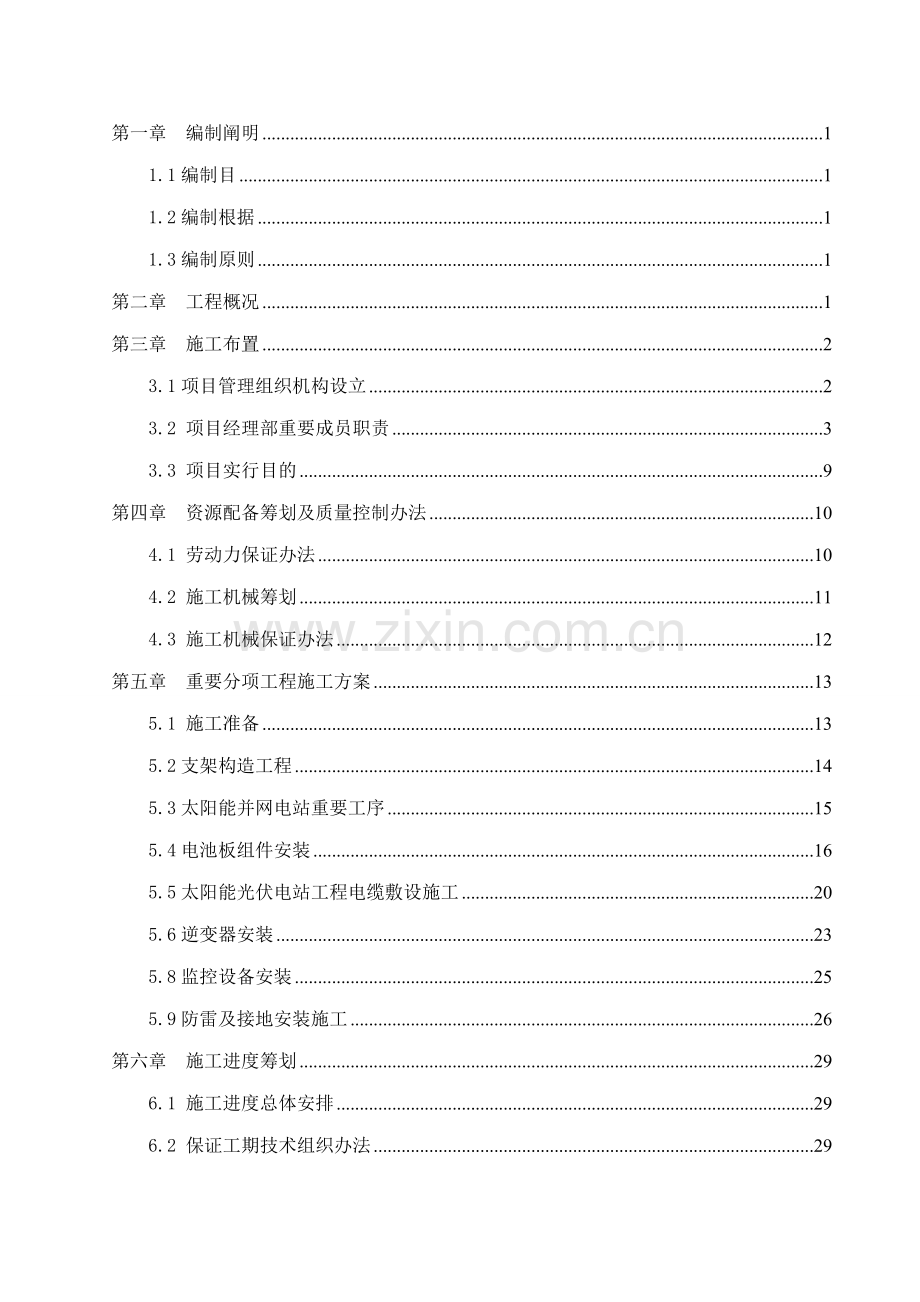

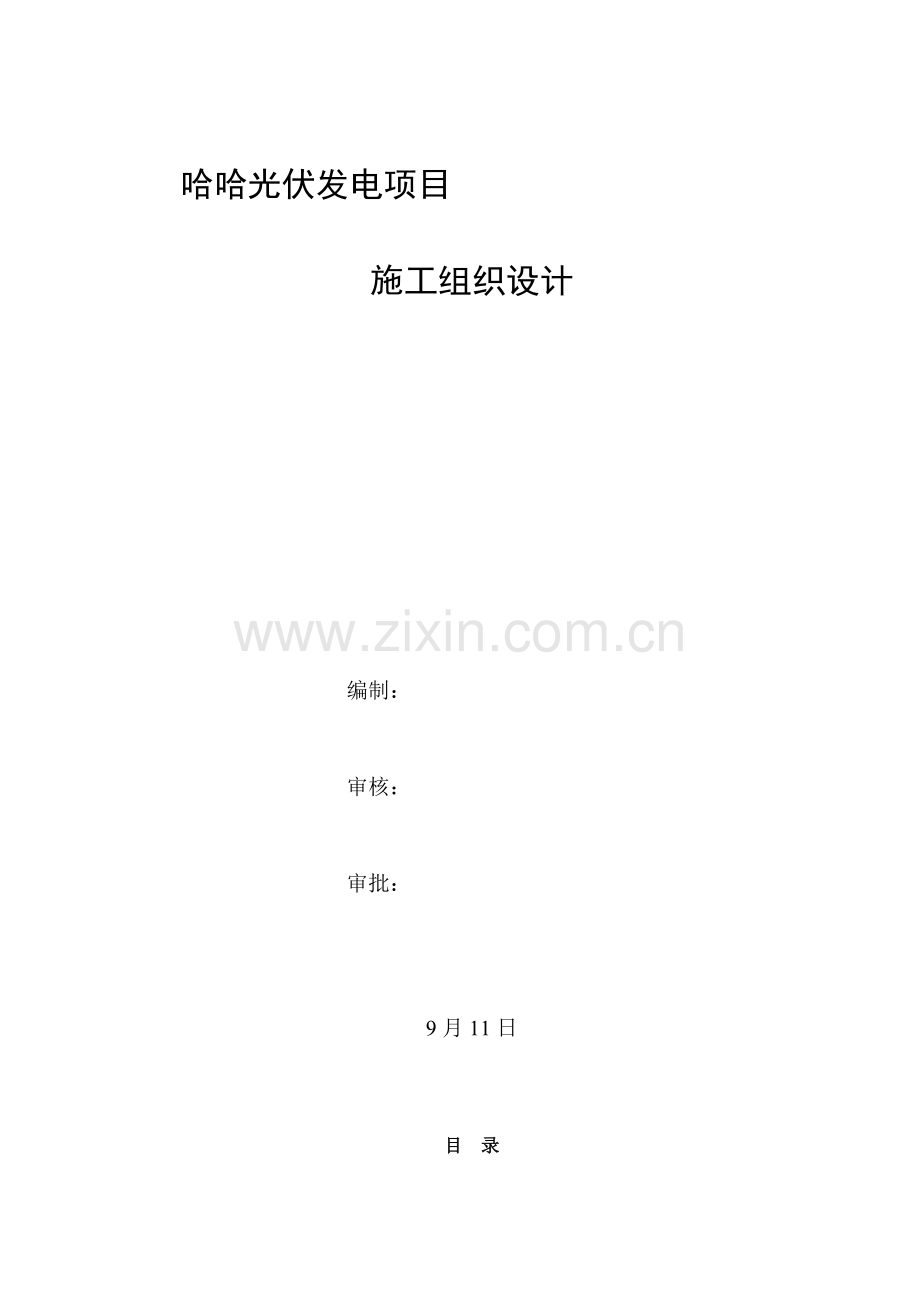

哈哈光伏发电项目施工组织设计编制：审核：审批：9月11日目 录第一章 编制阐明11.1编制目11.2编制根据11.3编制原则1第二章 工程概况1第三章 施工布置23.1项目管理组织机构设立23.2 项目经理部重要成员职责33.3 项目实行目的9第四章 资源配备筹划及质量控制办法104.1 劳动力保证办法104.2 施工机械筹划114.3 施工机械保证办法12第五章 重要分项工程施工方案135.1 施工准备135.2支架构造工程145.3太阳能并网电站重要工序155.4电池板组件安装165.5太阳能光伏电站工程电缆敷设施工205.6逆变器安装235.8监控设备安装255.9防雷及接地安装施工26第六章 施工进度筹划296.1 施工进度总体安排296.2 保证工期技术组织办法29第七章 保证工程质量技术组织办法327.1 质量目的327.2 质量保证体系337.3 质量保证办法36第八章 成品保护398.1 成品保护组织机构398.2 成品保护实行办法40第九章 季节性施工办法419.1 雨季施工办法419.2 夏季施工办法41第十章 现场文明施工管理办法4110.1文明施工管理制度4110.2文明施工保证办法4510.3文明施工管理办法4810.4施工文明技术办法5010.5环保及节能办法55第十一章 安全质保体系5811.1安全生产监控指标5811.2安全生产保证体系5811.3安全人员责任制5811.4安全生产管理岗位及职责5911.5安全生产管理办法6011.6现场安全管理要点6111.7施工现场安全生产交底6411.8现场安全生产技术办法65第十二章 专项施工方案7312.1起重吊装施工方案7312.2施工用电筹划7612.3施工用地筹划76第一章 编制阐明1.1编制目本施工组织设计系对哈哈光伏发电项目总体构思和布置，各分某些项工程详细实行方案将根据公司技术管理程序，在图纸会审之后，按照本施工方案拟定基本原则，进一步完善细化，用以详细指引本工程施工，保证工程顺利完毕。1.2编制根据关于印发等7个指引文献告知（基建质量89号）国家国家电网公司输变电工程建设创优规划编制大纲建设工程基建管理规范（GB/T50326）民用建筑太阳能光伏系统应用技术规范（JGJ 203-）1.3编制原则1.3.1严格遵守国家、地方技术规范、施工规程和质量评估与验收原则。1.3.2坚持技术先进性、科学合理性、经济合用性与实事求是相结合。1.3.3结合现场实际状况，选取适当施工方案，懂得现场施工。第二章 工程概况施工范畴：太阳能组件支架安装、太阳能组件安装、逆变器等基本设施、配电房并网柜及监控柜安装、电缆敷设安装、二次保护设备安装、监控设备安装、防雷及接地系统安装等。第三章 施工布置3.1项目管理组织机构设立 依照本工程特点和规定，咱们将在公司范畴内挑选一批技术经验丰富、能吃苦耐劳、参加过同类工程建设施工技术人员组建高效、精干、强有力项目管理部，按国家有关规范实行项目管理，积极推广应用新技术、新工艺、新材料、新设备。同步公司总部将作为项目经理部强大后盾，积极做好人员调配、技术服务及各项保障工作。本项目管理组织机构见图31项目经理技术总负责现场经理资料员预算员材料员安全员质检员技术负责人项目负责人 混凝土工长电气工长钢筋工长测量员31 项目管理组织机构图3.2 项目经理部重要成员职责3.2.1项目经理岗位职责1)贯彻执行国家、行政主管部门关于法律、法规、政策和原则，执行公司各项管理制度。2)经授权组建项目部，拟定项目部组织机构，选取聘任管理人员，依照质量/环境/职业健康安全管理体系规定拟定管理人员职责，并定期进行考核、评价和奖惩。3)负责在本项目内贯彻贯彻公司质量/环境/职业健康安全方针和总体目的，主持制定项目质量/环境/职业健康安全目的。4)负责对施工项目实行全过程、全面管理，组织制定项目部各项管理制度。5)严格履行与建设单位订立合同和与公司订立“项目管理目的责任书”并进行阶段性目的控制，保证项目目的实现。6)负责组织编制项目质量筹划、项目管理实行规划或施工组织设计，组织办理工程设计变更、概预算调节、索赔等关于基本工作，配合公司做好验工计价工作。7)负责对施工项目人力、材料、机械设备、资金、技术、信息等生产要素进行优化配备和动态管理，积极推广和应用新技术、新工艺、新材料新设备。8)严格财务制度，建立成本控制体系，加强成本管理，搞好经济分析与核算。9)积极开展市场调查，积极收集工程建设信息，参加项目追踪、公关、进行区域性市场开发和本项目后续工程滚动开发工作。10)强化现场文明施工，及时发现和妥善解决突发性事件。11)做好项目部思想政治工作。12)协助公司完毕项目检查、鉴定和评奖申报工作。13)负责协调解决项目部内部与外部事项。14)完毕领导交办其他工作。3.2.2技术负责人岗位职责1)组织贯彻执行公司技术管理细则和国家颁布关于行业原则，实现设计意图。2)负责组织审核设计文献，核对工程数量，及时解决施工图纸中疑问。3)参加施工调查，组织施工复测，编制实行性施工组织设计，按规定报批后组织实行。4)负责组织向施工负责人进行书面施工技术交底。指引、检查技术人员寻常工作。复核特殊过程、核心工序施工技术交底。5)检查、指引现场施工人员对施工技术交底执行贯彻状况，及时纠正现场违规操作。6)办理变更设计及索赔关于事宜。7)编制施工过程中重大施工方案，并按规定及时向上级技术管理部门报审。8)组织编制质量/环境/职业健康安全技术保证办法，及时纠正执行过程中产生偏差。 9)推广运用“新技术、新工艺、新材料、新设备”，开展QC活动，组织技术攻关。结合工程实际，做好以高、新、难工程为对象、以创新工艺为核心“工法”开发。10)准时向关于方提报施工现场各类生产信息报表、材料用料筹划。11)参加项目部内部成本财务分析。12)组织、安排做好有关技术文献编制、收集整顿工作，及时编写施工技术总结，及时完毕竣工文献编制工作。13)完毕领导交办其他工作。3.2.3专业工程师岗位职责1) 认真学习国家关于工程政策法规，认真学习工程专业技术知识，充分领略掌握招标文献各项内容，不断提高自身专业水平和管理水平。 2)负责所管理标段工程管理工作，并做好所承担专业工程技术管理工作，同步配合其他项目工程师作好其他专业工程管理工作。 3)项目工程师要进行现场检查调查研究，准备掌握标段内工程施工、质量、进度、计量等全面状况。 4)建立项目工程师日记，记载标段内发生关于事项。 5)随时掌握标段工程进展和质量状况，解决工程实行过程中存在各类问题。对核心性重大事项（如重大质量事故和质量隐患、工程进展严重滞后、地方事宜严重影响施工、存在重大不安全因素或发生重大安全事故）要及时向关于领导报告。 6)对现场违背操作规程，已经发生或也许发生质量缺陷，潜在不安全隐患，以及其他违背合同行为，有权力签发“项目工程师备忘录”。内容分为：指出存在问题，令其采用改进办法，做出惩罚决定。在质量问题上严格规定、严格把关，做到苛求质量，精益求精，如相似问题重复浮现三次，有权责令施工队进行停工、整顿。 7)加强施工现场管理，对工程“核心部位”和“隐蔽工程”作为控制重点。加强与驻地监理沟通，协同进行监督检查，采用有力手段，督促施工队加强管理，建造出结实美观优质工程。 8)项目工程师要定期参加标段每月组织工地例会，纯熟掌握所负责标段内工程项目数量、工序规定、技术原则等。熟悉合同文献条款，能随时提供标段内有关状况。每月提交一份项目管理工作总结，对施工队管理水平、质量状况、工程进度予以评价，指出存在问题，分析症结所在，拿出改进意见。总结标段内具备推广价值成功经验，以便全线互相交流，共同提高。 9)完毕变更后施工图设计。10)完毕领导交办其他工作。3.2.4施工员岗位职责1)项目施工员对本项目施工进度、质量、效益负重要责任，应认真执行现场规程，规程验评原则及工程建设原则强制性条文，保证工程质量、进度、效益全面达到投标目的。2)参加图纸会审、审理和解决施工图中疑难问题，遇到重大技术问题，负责和建设、监理、设计三方联系，妥善解决。3)下达生产任务，合理调配人力、才力、半成品、构件和施工机具，保证工程进度顺利进行。4)全面负责施工现场技术工程和技术管理工程，坚持按图施工，实行分项分部工程前技术交底，并组织作业班组学习。5)负责贯彻执行各项专业技术原则，严格执行验收规范质量评估原则，组织自检、自查，对质量事故进行惩罚，评估整治。6)负责技术复核工作，如对轴线、标高、坐标等复核，对检查、记录隐蔽等资料复核，保证签证精确、可靠。7)依照天气变化状况，及时做好防寒、防冻、防暑等季节性施工办法。8)负责填写施工日记，书写本项目施工技术总结，绘制工程竣工图草图。9)参加质量检查，隐蔽验收，竣工验收工作。3.2.5安全员岗位职责1)在项目经理领导下，负责项目部安全管理工作。2)协助项目经理建立健全项目部安全生产管理体系，编制并完善各项安全制度。3)负责编制项目部职业健康安全目的和管理方案并组织实行。4)负责组织项目部人员学习贯彻有关法律法规及关于施工安全管理办法、规定。5)负责检查施工现场暂时用电、施工机械使用管理、特种作业人员持证上岗、既有线施工要点和防护、季节性施工方案实行、现场消防管理，以及施工现场坑、井、沟和各种孔洞、易燃易爆危险场合、变压器、出入口、上料口等部位配备警示、提示、禁止指令、标志等。6)负责对施工组织设计中编制安全技术办法进行重点检查。7)负责班前安全教诲每日安全检查，按规定填写记录。8)负责各项安全报表填报工作。9)负责对分包方、有关方安全教诲和监督检查。10)发生事故，执行相应应急准备与响应预案，及时组织急救和执行上报制度，并保护好现场，按规定参加事故调查。11)完毕领导交办其他工作。3.2.6质检员岗位职责1)在项目经理领导下，负责项目部工程施工质量管理工作。2)负责项目部对国家和行业关于工程质量法律、法规、规范、原则和规章制度贯彻执行状况进行检查。3)协助主管领导制定并贯彻项目部承建工程项目质量目的。4)负责项目部工程项目施工全过程质量管理工作。5)负责对项目部施工技术交底执行状况进行检查。6)负责组织项目部关于人员进行检查批自检工作。7)负责检查隐蔽工程施工状况并协助公司主管工程师进行隐蔽工程检查签证。8)参加项目部每旬组织工程施工质量检查，对检查中发现工程质量问题及时制定纠正和防止办法。9)负责对工程施工所用材料、半成品和技术设备检查。10)负责组织项目部关于人员进行工程施工质量自检、互检、交接检工作。11)参加项目部召开质量分析会，并针对存在问题组织制定纠正和防止办法。12)完毕领导交办其他工作。3.3 项目实行目的3.3.1工期目的 依照合同工期规定，公司在人员组织、施工工艺、设备投入、材料供应等方面进行精心布置，筹划在1月20日前完毕工程投产发电任务。3.3.2质量目的 1)项目单位工程优良率100%； 项目分部工程优良率95%；分项工程优良率90%；分项工程合格率90%；分项工程合格率100%。 2）所有工程项目施工质量将所有接受监检，施工全过程受控，将不合格品消除在施工过程中，保证施工成果及成品质量项项符合原则，达到优良。3.3.3安全目的 1）杜绝人身伤亡事故；2）杜绝重大施工机械设备损坏事故；3) 不发生火灾火警事故；4) 杜绝环境污染事故。3.3.4服务目的 服务周到、信守合同、客户满意，认真协调与关于各方面关系，接受并积极配合业主和监理对工程质量、工程进度、筹划协调、现场管理监督。第四章 资源配备筹划及质量控制办法4.1 劳动力保证办法4.1.1劳务队伍选取及培训4.1.1.1本工程将选用我公司专业分公司及某些和我司长期合伙信誉良好劳务施工队伍参加本工程施工。我公司将按照公司招标程序，进行劳务分包公开招标，以保证劳动力素质。4.1.1.2按不同工种、不同施工部位来划分作业班组，使专业班组从事性质相似工作，提高操作纯熟限度和劳动生产率，以保证工程施工质量和施工进度。4.1.1.3本工程将依照工程各阶段施工配备劳动力，并依照施工生产状况及时调配相应专业劳动力，对劳动力实行动态管理。4.1.1.4劳动力涉及构造、机电安装、装修等所需劳动力，入场前要对劳务队伍进行培训如下：4.1.1.4.1劳务人员在进场前应提前办理好有关手续，证件齐备。4.1.1.4.2入场后一方面进行有关安全生产、技术质量、环保、消防等方面培训，合格后方准参加施工。4.1.1.4.3劳务人员参加专项施工前工长要对其进行详细安全技术交底。4.1.1.4.4电工、电焊工、机工、架子工、司机、信号工等特殊专业施工人员必要持证上岗。4.1.1.4.5无上岗证特殊专业施工人员要列出培训筹划，尽早进行专业培训。4.1.2管理人员培训 所有管理人员均需通过相应培训，持证上岗。无上岗证要列出培训筹划，尽早进行专业培训。4.1.2.1安排管理人员分期分批参加公司或社会组织进行技术与安全培训工作，经考试合格后获得上岗资质后方可正式上岗。4.1.2.2安排特殊作业人员参加公司或社会组织专业技术与安全培训工作，并获得上岗资质后方可上岗工作。4.1.2.3外施队伍进场后，项目部技术与安全管理人员要安排时间对外施队伍操作人员进行安全与技术培训工作，经考试合格后方可上岗工作。4.1.2.4组织项目经理部重要人员参加社会安全施工和技术培训工作，做好资质年检工作。4.2 施工机械筹划重要施工机械筹划表序号设备名称规格型号数量（台)额定功率（KW）125T吊车12交流电焊机BX1-500A3603钢筋切断机GQ4028.84钢筋弯曲机GW40265砂轮切割机A0290L268.87调直机4T4118插入式振捣棒HZ6X-502159砂浆搅拌机JZC500011KW10电锤TE-15100.65KW11台钻Z5161A30.55KW12接地摇表213绝缘摇表2500KV4.3 施工机械保证办法1、施工机械按照我公司管理体系文献进行采购或租赁，保证及时进场。2、我公司具备自己内部机械公司，本工程施工重要机械，来自于我司内部机械公司，不但价格便宜，并且质量服务均有保证。3、对于我司内部不能提供机械，咱们将通过招标方式，从有相应租赁资质单位进行租赁，对外设备租赁，按照项目部机械设备筹划进行选取质量好，价格合理施工机械。4、机械进场后，由专业机管员对进场机械进行管理。第五章 重要分项工程施工方案5.1 施工准备5.1.1依照工程合同，详细研究工程项目，工程数量，工艺流程，工艺特点、质量原则、进度规定、图纸文献、设备订货、材料供应进度等基本状况。为编制施工方案、施工筹划提供资料数据。5.1.2依照工程合同、设计图纸，抓紧时间组织人员做好如下施工准备工作：（1）进场初期，进行施工图深化设计以及施工图设计，解决好图纸及现场存在问题。（2）制定施工方案和调试方案，核心施工部位编制施工作业指引书。（3）熟悉现场，规划总平面布置，编制施工组织设计或施工方案。（4）按照施工方案和生活规定，布置现场生产、办公、仓库、加工，并报关于单位及关于部门审批。（5）依照施工组织设计、施工进度筹划编制材料用料量、材料筹划，以保证材料满足施工进度规定。5.1.3做好工程成本核算及控制工作，做到心中有数，有放矢。5.1.4依照施工进度筹划及施工现场进度规定，劳动力、重要物资及施工机具、设备有筹划、分批陆续进场，提前做好准备工作。5.1.5认真做好工地对生产班组技术质量安全交底工作，要有针对性和目性，依照现场实际状况及图纸规定，同步，要依照项目部制定克服关于质量通病办法进行交底。5.2支架构造工程支架作为光伏组件安装支撑固定重要构造形式。本工程所有钢支架采用工厂定制加工，材质采用Q235热镀锌防腐解决，现场采用螺栓连接或夹子固定连接。5.2.1测量定位：现场采用经计量部门检定合格激光经纬仪、水准仪等测量器具。采用“外控法”与“内控法”相结合测设办法建立基准控制点和施工方格控制网，测量时注意天气影响。水准控制点必要固定，保证施工过程中标高统一，高程控制点要联测现场交验水准点控制上。基本上平面定位控制由外部控制点（或施工控制点）向基本表面引测，在屋面上放样，并校对和复核。高程控制水准点须满足基本整个面积之用，并要有高精度绝对标高。用二等水准测量拟定水准面标高。水准测量结束后及时计算高差闭合值调节闭合值。5.2.2构件拼装 构件拼装时，要运用水准仪、铅坠和钢尺对各点尺寸进行检查，合格后进行安装。5.2.3支架安装工艺1）太阳能电池板支架夹子、导轨、螺丝、连接件等构成。作业准备支架基本复测夹具定位安装支撑件安装导轨安装导轨调平组件安装组件调平。2）支架安装工艺 在夹具安装前，需依照图纸对整个屋面进行放线测量，做到合理规划，如能对设计图纸进行优化及时告知设计单位，考虑到现场屋面存在采光带，排气搭等设备，接到图纸后一方面核对现场，保证图纸与现场相符。 夹具密度需要按照图纸规定，由于组件离地面高度较低，如果需要对夹具或支架返工，需要将组件拆除，返工工作量很大，为此咱们必要将质量贯彻到每一步，每个夹具螺丝都要保证紧固，螺丝方向统一规划。5.3太阳能并网电站重要工序我公司负责工程施工组织，工程进度和设备、配件运送、安装、调试、人员培训工作、系统验收交付使用及售后服务等工作。项目业主派遣代表人员，负责工程随工配合，督导，并接受卖方进行有关培训工作。现场总体施工顺序如下图所示：5.4电池板组件安装5.4.1 电池板安装及领取顺序电池板组件安装与电池板支架安装平行施工，进场电池组件按照电流档位分类发货，分类安装，为防止浮现光伏发电系统“木桶效应”（同一组串组件发电功率按最低那块组件发电），因此每一组串组件领取安装时必要领取同一分档组件。5.4.2 电池板进场检查太阳能电池板应无变形、玻璃无损坏、划伤及裂纹。测量太阳能电池板在阳光下开路电压，电池板输出端与标记正负应吻合。电池板正面玻璃无裂纹和损伤，背面无划伤毛刺等；安装之前在阳光下测量单块电池板开路电压应符合规定。5.4.3 电池板安装面粗调在电池板安装前，需将导轨调节水平，现场采用水平仪，及拉线方式将导轨控制在一水平面，电池板安装过程除了保证左右组件间对齐外，还需要保证先后组件在一条直线上。初安装电池板不可将螺栓紧固，但检查完水平度后再整体紧固。以放线绳为基准分别调节别的电池板固定杆，使其在一种平面内。预紧固所有螺栓。5.4.4 太阳能电池板安装电池板在运送和保管过程中，应轻搬轻放，不得有强烈冲击和振动，不得横置重压；电池板安装应自下而上逐块安装，螺杆安装方向为自内向外，并紧固电池板螺栓。安装过程中必要轻拿轻放以免破坏表面保护玻璃；电池板联接螺栓应有弹簧垫圈和平垫圈。并且在各项安装结束后进行补漆；电池板安装必要作到横平竖直，同方阵内电池板间距保持一致；注意电池板接线盒方向符合设计规定。5.4.5 电池板调平将两根放线绳分别系于电池板方阵上下两端，并将其绷紧。以放线绳为基准分别调节别的电池板，使其在一种平面内。紧固所有螺栓。5.4.6 太阳能方阵电池组件汇线及线缆敷设施工5.4.6.1 施工准备材料规定:太阳能电池组件汇线所需材料（线缆、绑扎线、穿线管、胶带等）规格、型号应符合设计图纸规定，并有材质检查证明及产品出厂合格证。5.4.6.2 作业条件太阳能电池组件、汇线箱安装完毕并检查合格。5.4.6.3 工艺流程 准备（依照图纸设计规定截取线缆）汇线 检测应符合设计图纸规定应选用导线并作正极、负极标记，组件方阵布线应采用金属线槽敷设，金属线槽固定在支架构造上，安装牢固，布线应符合设计及原则规定。 连接导线接头应镀锡，截面不不大于6mm2 多股导线应加装铜接头（鼻子），截面不大于6mm2 单芯导线在组件接线盒打接头圈连接时，线头弯曲方向应与紧固螺丝方向一致，每处接线端最多容许两根芯线且两根芯线间应加垫片，所有接线螺丝均应拧紧。 按设计规定将电池组件连线与汇线箱连接，电缆必要连接可靠。 汇线完毕应按施工图检查核对汇线与否对的。 组件接线盒出口处连接线应向下弯曲防雨水流入接线盒。 组件连线和方阵引出电缆应用固定卡固定或绑扎在支架上。 电池板方阵汇线及检测完毕 应盖上并锁紧所有接线盒盒盖。 方阵输出端应有明显极性标志和子方阵编号标志。5.4.6.4 方阵测试测试条件天气晴朗 太阳周边无云，太阳总辐照度不低于在测试周期内辐照不稳度不不不大于700Mw/cm2。技术参数测试及规定：方阵电性能参数测试按地面用太阳电池电性能测试办法和太阳电池组件参数测量办法（地面用）关于规定进行。方阵开路电压应符合设计规定：方阵实测最大输出功率不应低于各组件最大输出总和90%。方阵输出端与支撑构造间绝缘电阻不应低于50M。5.4.6.5 电池板接线光伏电池组件与光伏电池方阵：电池组件单块光伏电池板构成串联组件，光伏电池方阵则是由串联后光伏电池组件并联而成。光电板MC 电缆敷设跟随光电板安装同步进行，即边安装光电板边敷设MC电缆边接线。通过太阳能电池组件自带引出线连接。此电气连接在光伏支架上完毕；在此位置电气连接中，必要对方阵引出电缆线进行正负极标记。电池组件连接敷设走线可为：接线方式为：MC4 插头、插座连接，P(+)/N(-)线连接。1）依照电站设计图纸拟定电池板接线方式。2）电池板连线均应符合设计图纸规定。3）接线采用多股铜芯线，接线前应先将线头搪锡解决。4）接线时应注意勿将正负极接反，保证接线对的。每串电池板连接完毕后，应检查电池板串联开路电压与否对的，连接无误后断开一块电池板接线，保证后续工序安全操作。5.5太阳能光伏电站工程电缆敷设施工5.5.1 施工准备:1）设备及材料规定2）所有材料规格、型号及电压级别应符合设计规定，并有产品合格证。3）每轴电缆上应标明电缆规格、型号、电压级别、长度及出厂日期。4）施工前应检查电缆规格、型号、截面、电压级别符合设计规定，铠装钢丝无锈蚀，无机械损伤，外观无扭曲、坏损现象。5）电缆敷设前应进行绝缘摇测。6）电缆沟盖板、电缆标示桩、电缆标示牌均应符合设计规定。7）敷设前应按设计和实际途径计算每根电缆长度，合理安排每盘电缆，减少电缆接头。8)在带电区域内敷设电缆，应有可靠安全办法。重要机具:绝缘摇表、皮尺、钢锯、扳手、电工工具。5.5.2 电缆沿支架、桥架敷设1) 水平敷设 敷设办法可用人力或机械牵引。本工程使用各种规格电缆较多，有预分支电缆、普通电缆、控制电缆等，重要采用桥架敷设。其施工程序如下：2)施工准备(1)施工前应对电缆进行详细检查，规格、型号、截面、电压级别均须符合规定，外观无扭曲、坏损等现象。(2)电缆敷设迈进行绝缘摇测或耐压实验。(3）电缆测试完毕，电缆端部应用橡皮包布密封后再用黑胶布包好。(4）放电缆机具安装：采用机械放电缆时，应将机械安装在恰当位置，并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。(5）暂时联系指挥系统设立线路较短或室外电缆敷设，可用无线电对讲机联系，手持扩音喇叭指挥。 在野外施工现场较大时电缆敷设，可用无线电对讲机作为定向联系，简易电话作为全线联系，手持扩音喇叭指挥（或采用多功能扩大机，它是指挥放电缆专用设备）。6）电缆头制作电缆头制作时关系电缆使用安全核心部位，电缆头制作需严格按照施工工艺规定，低压采用热缩技术，高压采用冷缩技术。5.6逆变器安装5.6.1 基本（支架）施工逆变器基本安装依照施工图及现场实际状况，先用合格材料及定出基本实际位置，然后针对不同屋面状况（混凝土构造屋面和彩钢瓦屋面）放置逆变器支墩或夹具并紧固，随后将逆变器安装支架与支墩或夹具用螺栓进行连接紧固，用电焊将角钢、垫铁、焊接牢固并与接地网接通，提前告知监理方验收。5.6.2 设备就位就位及安装按事先拟定顺序领运安装点附近，由液压小车或滚筒滚动到位。将柜体校正、固定，柜间固定采用螺栓、柜底脚固定采用电焊焊接，固定完毕验收合格。开关柜安装须严格按制造厂及规范规定，其垂直度和水平度符合规范规定，并做好自检记录。安装就位后定期测量记录绝缘状况并采用针对性办法。5.6.3 并网逆变器检查对照并网逆变器设计原理图、接线图，复查并网逆变器内接线与否对的。线号与否和图纸上一致，线束与否扎牢。接触器触点应紧密可靠动作灵活。固定和接线用紧固件、接线端子，应完好无损。对并网逆变器接线应编号，端接线进行明确标记。接地线应连接牢固，不应串联接地。5.6.4 接线按照图纸设计规定将电池板方阵等电缆连接在并网逆变器相应端子上。检查所有连线对的。5.6.5 逆变器单机系统调试逆变器电压、电流浮现异常波动时，可自动报警并切断线路。逆变器可以按规定给出稳定电压。逆变器有防止负载短路自动保护。检查系统自放电率与否在规定范畴内。5.7柜（盘）安装5.7.1 基本型钢安装：（1）调直型钢。将有弯型钢调直，然后，按图纸规定预制加工基本型钢架，并刷好防锈漆。（2）按施工图纸所标位置，将预制好基本型钢架放在预留铁件上，用水准仪或水平尺找平、找正。找平过程中，需要用垫片地方最多不能超过三片。然后，将基本型钢架、预埋铁件、垫片用电焊焊牢。最后基本型钢顶部宜高出抹平地面l0mm，手车柜按产品技术规定执行。（3）基本型钢与地线连接：基本型钢安装完毕后，与基本型钢两端焊牢，焊接面为扁钢宽度二倍。然后将基本型钢刷两遍灰漆。柜（盘）就位，找正、找平后，除柜体与基本型钢固定，柜体与柜体、柜体与侧档板均用镀锌螺丝连接。柜（盘）接地：每台柜（盘）单独与基本型钢连接。每台柜从背面左下部基本型钢侧面上焊上鼻子，用6mm2 铜线与柜上接地端子连接牢固。柜（盘）顶上母线配制见“母带安装”规定。柜（盘）二次小线连结：按原理图逐台检查柜（盘）上所有电器元件与否相符，其额定电压和控制、操作电源电压必要一致。按图敷设柜与柜之间控制电缆连接线。敷设电缆规定见“电缆敷设”。控制线校线后，将每根芯线煨成圆圈，用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上，端子板每侧普通一种端子压一根线，最多不能超过两根，并且两根线间加眼圈。多股线应刷锡，不准有断股。（4）柜（盘）内设备及接线完整洁全，固定牢固。操动某些动作灵活精确。有两个电源柜（盘）母线相序排列一致。相对排列柜（盘）母线相序排列对称，母线色标对的。盘内母线色标均匀完整；二次接线排列整洁，回路编号清晰、齐全，采用原则端子头编号，每个端子螺丝上接线不超过两根。柜（盘）引入、引出线路整洁。5.8监控设备安装1) 为了更好掌握整个系统运营状况，咱们安装太阳能光伏发电系统监控系统。2) 咱们可以通过把逆变器发电数据、故障报警和环境数据等通过RS485 连接到路由器，然后通过以大网连接到局域网PC 计算机或远程PC 计算机，实时监控系统和保存数据。3) 监控系统特性该监控系统是针对当前典型并网发电应用开发软件平台配合光伏并网逆变器，对系统进行监视和控制。4) 运营界面显示：当前发电功率,日发电量合计,月发电量合计,年发电量合计,总发电量合计,合计CO2 减排；系统详细运营参数；故障计录及报警；具备电量合计功能,系统分析功能,历史记录功能,大量参数设立功能。5.9防雷及接地安装施工5.9.1 范畴本工艺原则合用于电力系统建筑工程建筑物和构筑物防雷及防雷接地、保护接地、工作接地、重复接地及屏蔽接地装置。5.9.2 施工准备1) 材料规定a) 镀锌钢材有扁钢等，使用时应注意采用冷镀锌还是采用热镀锌材料，应符合设计规定。产品应有材质检查证明及产品出厂合格证。b) 电焊条、氧气、乙炔、沥青漆、混凝土支架，预埋铁件，小线，水泥，砂子，塑料管，红油漆、白油漆、防腐漆、银粉，黑色油漆等。2) 重要机具惯用电工工具、切割机、电焊机、电焊工具、钢卷尺等。3) 接地体作业条件：a) 按设计位置清理好场地。b) 底板筋与柱筋连接处已绑扎完。c) 桩基内钢筋与柱筋连接处已绑扎完。4) 接地干线作业条件：a) 支架安装完毕。b) 保护管已预埋。c) 土建抹灰完毕。5) 支架安装作业条件：a) 各种支架已运到现场。b) 构造工程已完毕。c) 室外必要有脚手架或爬梯。6) 防雷引下线暗敷设作业条件：a) 建筑物（或构筑物）有脚手架或爬梯，达到能上人操作条件。b) 运用主筋作引下线时，钢筋绑扎完毕。7) 防雷引下线明敷设作业条件：a) 支架安装完毕。b) 建筑物（或构筑物）有脚手架或爬梯达到能上人操作条件。c) 土建外装修完毕。5.9.3 工艺流程接地体接地干线引下线暗敷（支架、引下线明敷）避雷带或均压环避雷针（避雷网）。5.9.4 接地体安装工艺1) 接地体埋设深度其顶部不应不大于0.6m，角钢及钢管接地体应垂直配备。2) 垂直接地体长度不应不大于2.5m，其互相之间间距普通不应不大于5m。3) 接地体埋设位置距建筑物不适当不大于1.5m；遇在垃圾灰渣等埋设接地体时，应换土，并分层夯实。4) 当接地装置必要埋设在距建筑物出人口或人行道不大于3m 时，应采用均压带做法或在接地装置上面敷设5090mm 厚度添置沥清层。其宽度应超过接地装置2m。5) 接地体（线）连接应采用焊接，焊接处焊缝应饱满并有足够机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处药皮敲净后，刷沥青做防腐解决。6) 采用搭接焊时，其焊接长度如下：a) 镀锌扁钢不不大于其宽度2 倍，三面施焊。（当扁钢宽度不同步，搭接长度以宽为准）敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放。b) 镀锌圆钢焊接长度为其直径6 倍并应双面施焊（当直径不同步，搭接长度以直径大为准）。c) 镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径6 倍。d) 镀锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，还应直接将扁钢自身弯成弧形（或直角形）与钢管（或角钢）焊接。7) 当接地线遇有白灰焦渣层而无法避开时，应用水泥砂浆全面保护。8) 采用化学办法减少土壤电阻率时，所用材料应符合下列规定：a) 对金属腐蚀性弱；b) 水溶性成分含量低。9) 所有金属部件应镀锌，操作时，注意保护镀锌层。第六章 施工进度筹划6.1 施工进度总体安排整体工程筹划于1月20日竣工交付，依照工程特点，分区施工，分区交付安装；详细工期规定详见工程进度筹划。6.2 保证工期技术组织办法1、组织办法1)建立施工进度控制组织体系建立有效组织体系是施工筹划能否正的确施前提保证。由具备各类光伏电站建设经验项目经理组件本工程项目经理部，统一指引各施工队及专业工种之间施工、协调、调度工作。拟定各施工区域流水段进度目的，建立目的体系，并拟定进度控制工作制度，及时对影响进度因素分析、预测、反馈，以便提出改进办法和方案。2)构成精干高效项目班子，保证指令畅通。3)做好施工配合及前期施工准备工作，拟定施工准备筹划，专人逐项贯彻，保证后勤保障工作高质、高效。4)在管理制度上合理安排施工进度筹划，紧紧抓住核心工序不放，而用非核心工序去调节劳动力生产平衡。对核心工序、集中耗工数多项目组织有关施工人员两班倒，以轮流持续施工方式抢出规定工期。5)定期召开生产例会和质量例会定期召开生产碰头会、生产例会、质量分析会，及时预控或解决工程施工中浮现进度、质量等问题，为下步生产工作提前作好准备。使各专业队伍有条不紊地按总体筹划进行。2、技术办法1)采用均衡流水施工 流水施工是一种科学施工组织办法，它基本思路是运用各种先进施工技术和施工工艺，压缩或调节各施工工序在一种流水段上持续时间，实现均衡流水施工。2)做好图纸会审工作，提高图纸会审质量，尽最大也许减少现场设计修改，保证施工顺利进行。3)项目施工前都必要进行技术交底，使所有参加施工人员都理解做什么，怎么做，做到什么规定，达到什么目，做到施工一项，优质完毕一项，杜绝事故及返工现象，保证各施工节点能如期准点完毕，以质量保进度。4)加强管理，以有序作业程序保证施工进度。每个项目在施工前都编制作业指引书，以明确各项目施工程序、质量、安全规定及办法。5)针对工程材料用量大，所有材料及半成品按筹划分批分量加工进场。6)合理安排工序，提前插入装修工程。机电安装、装修等专业与土建同期穿插交叉作业，先完毕吊顶内机电安装工程，为装修创造条件。7)实行施工进度筹划动态控制实行施工进度筹划动态控制，通过施工节点控制目的实行来保证各控制点工期目的实现，从而进一步通过各控制点工期目的实现来保证总工期控制进度筹划实现。进度动态控制循环详见图51。工程进度浮现偏差分析产生进度偏差因素分析该进度偏差对后续工作影响拟定影响后续工作限制条件采用施工进度调节办法形成调节后施工进度筹划采用相应技术、组织、经济办法实行调节后施工进度筹划工程施工进度检测系统图61 进度动态控制循环图3、经济办法我方将按阶段采用奖罚分明考核制度，保证施工进度准点完毕。1)制定施工进度考核办法，运用经济杠杆调节作用，经济分派与进度完毕状况挂钩，奖惩分明。2)我方在执行合同关于承包商延误工期而承担罚金条款同步，将向全体员工进行严格履行合同宣教，使每个员工清晰地结识到履约责任和义务，从而认真地执行保证工期各项办法。4、后勤保障办法1)我方将加强后勤管理，制定各方面后勤保
