南昌航空大学科技学院

UG

设计题目: 减速器箱体

姓 名 梁晟豪

学 号 108102315

院（系） 航空工程系

专 业 机械设计制作及其自动化自动化

指导教师 于斐

2012年 11月 28日

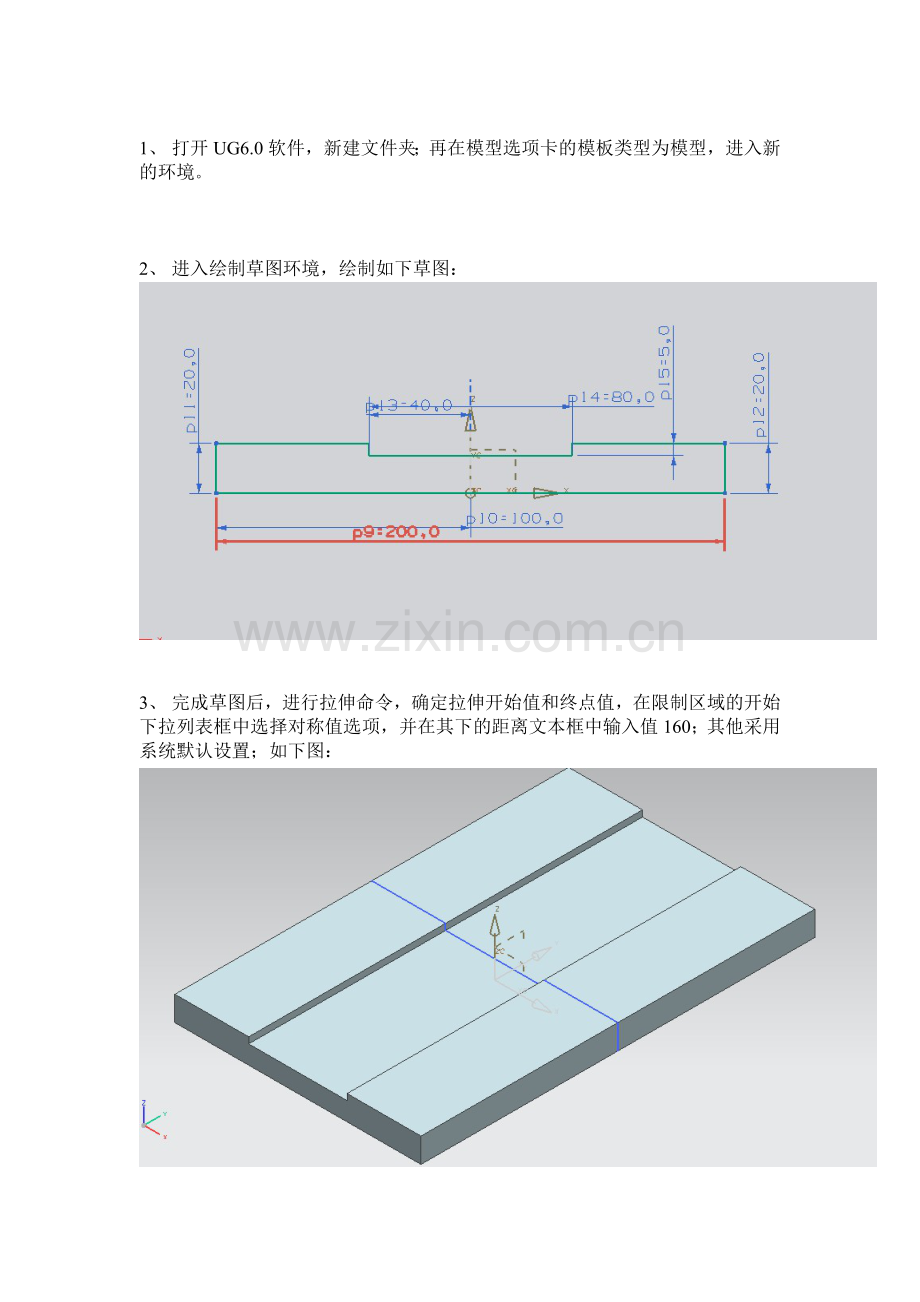

1、 打开UG6.0软件，新建文件夹；再在模型选项卡的模板类型为模型，进入新的环境。

2、 进入绘制草图环境，绘制如下草图：

3、 完成草图后，进行拉伸命令，确定拉伸开始值和终点值，在限制区域的开始下拉列表框中选择对称值选项，并在其下的距离文本框中输入值160；其他采用系统默认设置；如下图：

4、 进入绘制草图平面，选着YC-ZC平面绘制如下草图：

5、 完成草图后，进行拉伸命令，在限制区域的开始下拉列表框中选择对称值选项，并在其下的距离文本框中输入值60，在布尔区域中选择求和选项，其他的采用系统默认对象，如下图：

6、 进入绘制草图平面，绘制如下草图：

7、 完成草图后，进行拉伸命令，如下图：

8、 进入绘制草图平面，绘制如下草图：

9、 完成草图后，进行回转命令，确定回转起始值和结束值，在限制区域的开始下拉列表框中选择值选项，并在其下的角度文本中输入值0，在终点下拉列表框中选择值选项，并在其下的角度文本框中输入值360，在布尔区域中选择求和选项，其他采用默认对象，如下图：

10、进入绘制草图平面，绘制如下草图：

11、完成草图后，进行拉伸命令，在限制区域的开始下拉列表框中选择对称值选项，并在其下的距离文本框中输入值50；在布尔区域中的下拉列表框中选择求差选项，其他采用默认对象，如下图：

12、进入绘制草图平面，绘制如下草图：

13、完成草图后，进行拉伸命令，在限制区域的开始下拉列表框中选择贯通选项，在终点的下拉列表框中选择贯通选项，布尔区域中的下拉列表框中选择求差选项，其他采用默认对象，如下图：

14、进入绘制草图平面，绘制如下草图：

15、完成草图后，进行拉伸命令，如下图：

16、进行镜像命令，如下图：

17、进入绘制草图平面，绘制如下草图：

18、完成草图后，进行拉伸命令，在限制区域的开始下拉列表框中选择对称值选项，并在其下的距离文本框中输入值5，在布尔区域中选择求和选项，其他采用默认对象，如下图：

19、进入绘制草图平面，绘制如下草图：

20、完成草图后，进行拉伸命令，在限制区域的开始下拉列表框中选择值选项，并在其下的距离文本框中输入值0，在终点的下拉列表框中选择值选项，并在其下的距离文本框中输入值5，在布尔区域选择求和选项，其他采用默认对象，如下图：

21、进行孔命令，孔的类型选取简单孔，孔的直径为14.5，深度为38，顶锥角为118，然后孔的安放的位子如图所示：

22、进行孔命令，孔的类型选取简单孔，孔的直径为13.5，深度为22，顶锥角为118，然后空的安放的位子如图所示：

23、进入绘制草图平面，绘制如下草图：

24、完成草图后，进行拉伸命令，如下图所示：

25、进行镜像命令，如下图所示：

26、进行倒圆角命令，位子如图所示

27、进行孔命令，孔的类型选取沉头孔，沉头孔直径为30，沉头孔深度为3，孔径为15.5，孔深度为20，顶锥角为118，空的安放位子如下图所示：

28、进行镜像命令，如下图所示：

29、进行孔命令，孔的类型选取螺纹孔，孔的直径为7，深度为20，在螺纹中大径为8，长度为20，螺距为1.5，角度为60，位子如下图所示：

30、进行镜像命令，如下图所示：

31、进行孔命令，如下图所示：

32、进行镜像命令，如图所示：

33、进行倒圆角命令，半径为1 ，如下图所示：

设计完毕。。。。。
