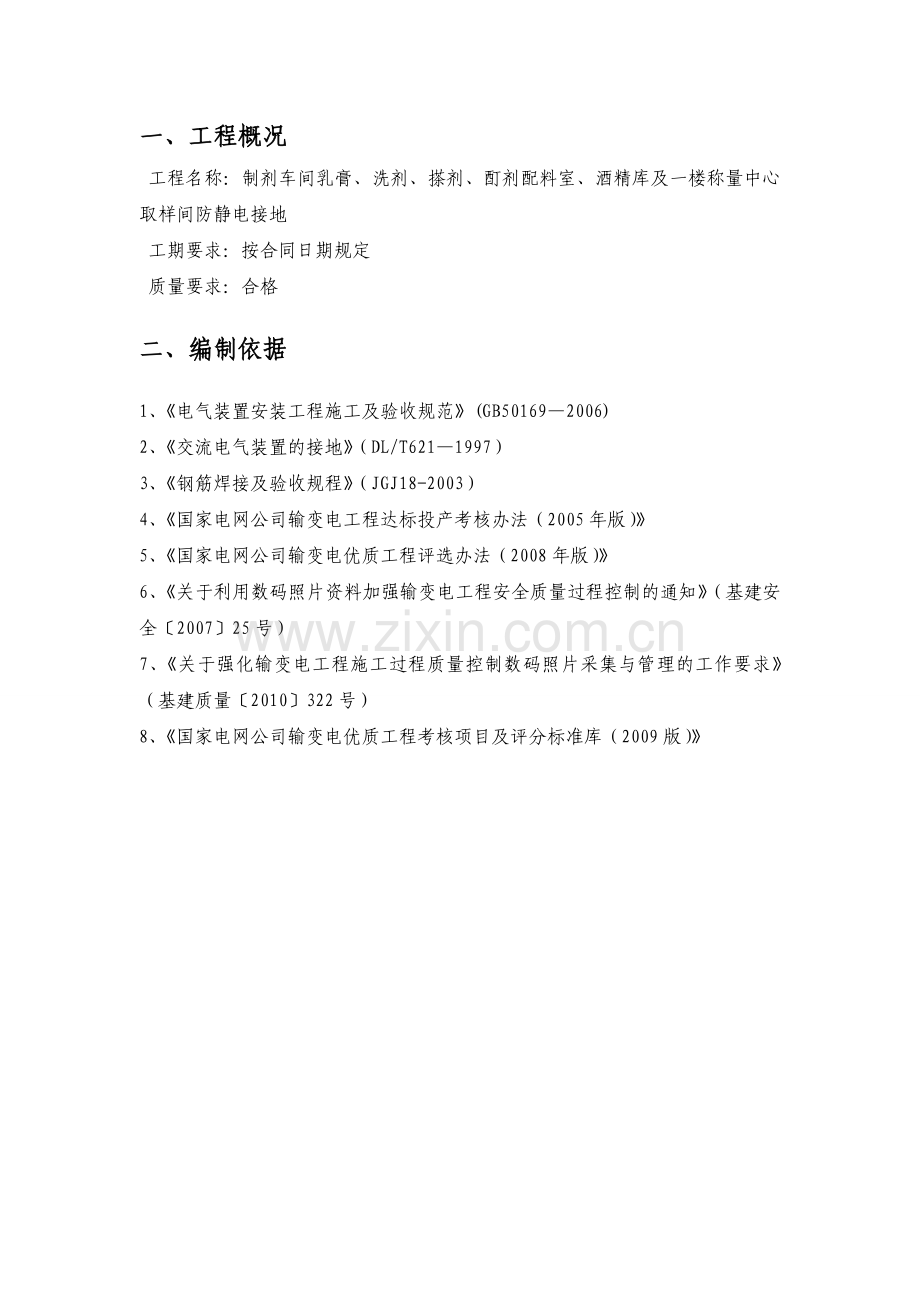

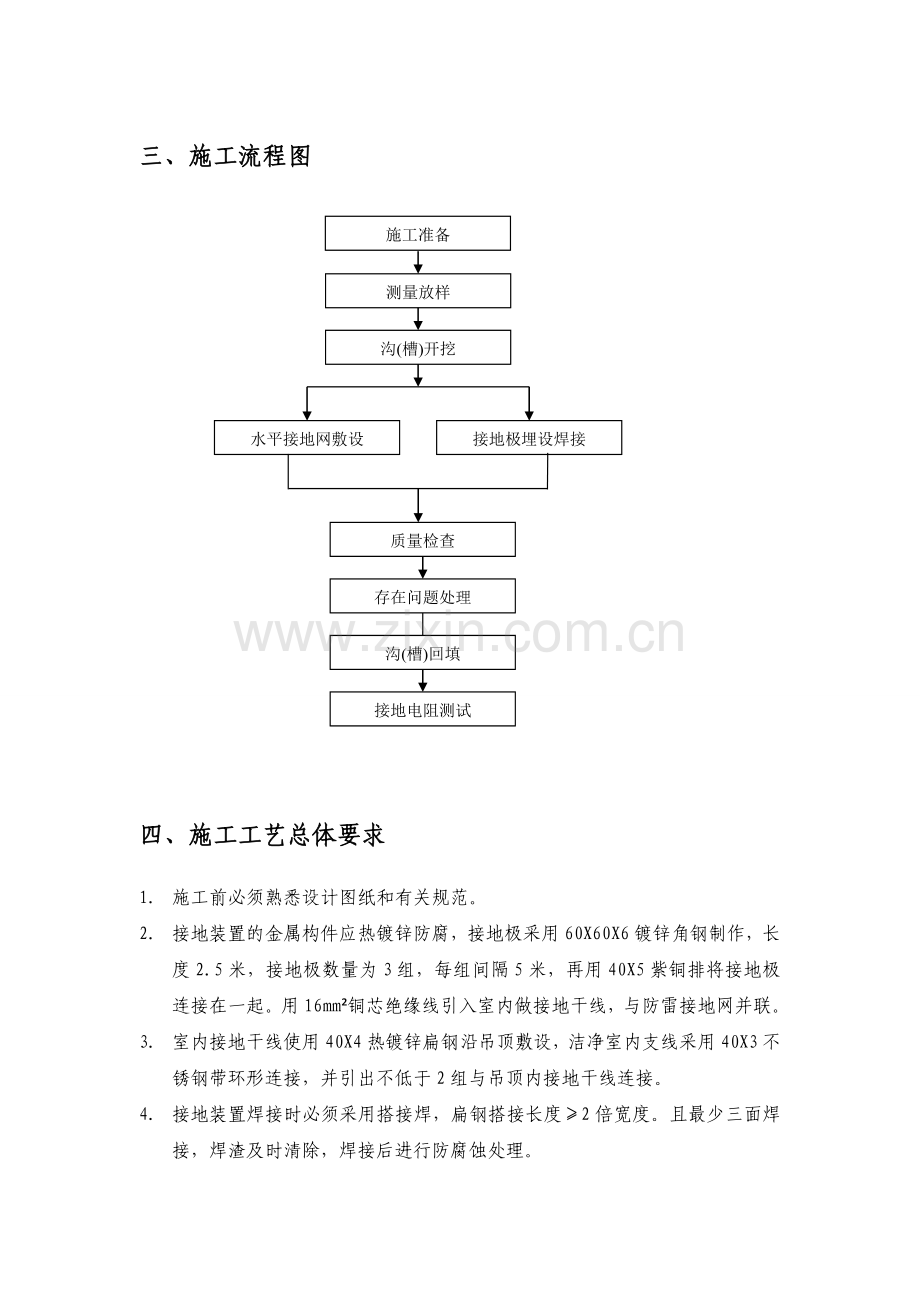

一、工程概况 工程名称：制剂车间乳膏、洗剂、搽剂、酊剂配料室、酒精库及一楼称量中心取样间防静电接地 工期要求：按合同日期规定 质量要求：合格二、编制依据1、电气装置安装工程施工及验收规范(GB501692006)2、交流电气装置的接地（DL/T6211997）3、钢筋焊接及验收规程（JGJ18-2003）4、国家电网公司输变电工程达标投产考核办法（2005年版）5、国家电网公司输变电优质工程评选办法（2008年版）6、关于利用数码照片资料加强输变电工程安全质量过程控制的通知（基建安全200725号）7、关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求（基建质量2010322号）8、国家电网公司输变电优质工程考核项目及评分标准库（2009版）三、施工流程图施工准备测量放样沟(槽)开挖水平接地网敷设质量检查存在问题处理接地极埋设焊接沟(槽)回填接地电阻测试四、施工工艺总体要求1. 施工前必须熟悉设计图纸和有关规范。2. 接地装置的金属构件应热镀锌防腐，接地极采用60X60X6镀锌角钢制作，长度2.5米，接地极数量为3组，每组间隔5米，再用40X5紫铜排将接地极连接在一起。用16mm铜芯绝缘线引入室内做接地干线，与防雷接地网并联。3. 室内接地干线使用40X4热镀锌扁钢沿吊顶敷设，洁净室内支线采用40X3不锈钢带环形连接，并引出不低于2组与吊顶内接地干线连接。4. 接地装置焊接时必须采用搭接焊，扁钢搭接长度2倍宽度。且最少三面焊接，焊渣及时清除，焊接后进行防腐蚀处理。5. 室内设备用洁净室专用接地夹与洁净室内接地环网连接。6. 紫铜排与接地体连接方式为氩弧焊连接。五、主要施工方法1施工准备11材料及工具根据施工图做好扁钢、接地极等材料的计划，并报物资管理部按计划采购。材料进场必须具备相应的检测合格资料，并报监理认可。准备好合格焊条，作好焊条贮存工作，严防受潮。施工机具配备，挖掘机、交流电弧焊机、氩弧焊机、十字镐、铁铲、铁撬、铁锤打夯机。12作业条件施工场地符合施工要求。施工前对施工人员进行安全培训技术交底，让施工人员了解和熟悉设计及施工规范要求。做好沟槽开挖时的排水工作。检查好施工机械（或工具），保证满足施工要求。做好施工人员安排计划，配置劳动力。与土建做好沟通，尽量减少交叉作业，合理安排作业面。2施工方法21沟槽开挖测量人员根据接地施工平面布置图,放出接地极施工平面位置。沟槽断面图1204001200300800技术员,质检员对测量桩进行复查，确保施工时轴线及标高的准确性.。若遇构支架基础较多的位置不能用挖掘机挖掘时，则采用人工开挖。沟槽开挖完毕，经质检员认真检查合格并做好记录后，方可进行接地装置敷设。22接地极施工1.接地装置敷设之前，要求质检员认真检查开挖深度，并做好记录。2.施工顺序:先安装接地极，再敷设接地连接线3.紫铜带用搭接焊接，搭接长度不得低于其宽度的2倍，且应3面施焊（2长1短）焊接使用钎焊方式。4.紫铜带与接地极连接采用氩弧焊方式焊条使用201焊条；5.焊接要求设专人焊接，持证上岗。6.焊接前应将扁钢端头外表面的污物清除，使之具有金属光泽。7.焊缝应平正而无间断焊缝不得有夹渣气泡未焊透处及咬边等情况。8.扁钢弯制：在水平接地体与垂直接地极连接的部位、接地网边沿角等位置敷设的扁钢需要进行弯制。22垂直接地极施工1. 垂直接地极成孔作业：垂直接地极采用洛阳铲，人工开挖，成孔深度为水平接地体沟槽底部下2.2m。2.垂直接地极安装作业：成孔后，将长度为2.5m的60X60X6角钢直接插入孔中，当未端土体可能因含水而不易成孔时，可直接把角钢放入孔内并垫上厚木块轻敲将其打入设计深度，避免直接打击角钢，否则容易造成角钢弯曲或焊接接头脱落，而影响接地网施工质量。顶端露出300mm与水平接地体焊接。3.将紫铜带引出至建筑外墙1.2米高处接地测试卡3.将16mm铜芯绝缘线与接地测试卡连接，引至室内吊顶上部4.在垂直接地极孔洞里和水平接地体周围使用降阻剂填充。2.3 吊顶内接地干线敷设1.吊顶内接地干线使用-40X4热镀锌扁钢沿吊顶敷设。2. 镀锌扁钢敷设前要调直，扁钢之间用搭接焊接方式，搭接长度为不低于扁钢宽度2倍。23洁净室内接地环网敷设1.在洁净室室内地面上300mm处敷设一条室内接地环网干线，材料为-403不锈钢带。2. 室内接地干线穿过门处沿门框敷设。3.室内接地干线一组对角端使用-40X3不锈钢带,与吊顶上部接地干线连接4.不锈钢带之间用搭接焊接方式，转弯处使用L形加工件氩弧焊接。24设备接地 洁净室内移动设备用洁净室专用防静电接地夹与设备连接。25电阻测量接地网施工过程中，每35段测量一次分段电阻值，以检测本段电阻是否满足设计要求以及放热焊的焊接质量。在整个接地网施工完工后，再对整个接地网电阻进行测量，分段及整体接地网测量采用三极法测试电阻，见下图。G:接地网、D：接地网最大对角线长度、L1 L2：电压极或电流极至接地网边缘距离26沟槽回填接地体敷设完工后，准备回填隐蔽前，提前48小时通知监理验收，并备好验收记录，经监理公司签字后方可隐蔽。回填土：土沟底部应平整、无积水、无碎石。接地体敷设完后的土沟应回填土。回填土前应固定好扁钢。回填土内不应夹有石块和建筑垃圾等；外取的土壤不得带有较强的腐蚀性；在回填土时应分层夯实。八、质量控制1质量控制目标及要求接地装置所采购的材料符合标准要求及设计要求，同时必须具有生产厂家资质证和产品合格证及检测报告，并报监理认可。接地体焊接部位应清掉焊碴，清理干净后作防腐处理。接地电阻要求小于0.101。水平接地体的间距必须符合施工规范规定和设计要求。扁钢与钢管焊接必须符合施工规范规定和设计要求。扁钢搭接长度2倍宽度。接地极顶面埋深1m。接地装置所经过道路，建筑物基础以及户外基础部分在土建施工前预埋。电缆沟内预埋件应跟据设计要求埋设。2质量检查质量检查：接地体焊接完成，焊接部分经防腐处理后，由项目部技术员、质检员、监理工程师等共同检查验收，执行隐蔽验收记录，留存影像资料，合格后方可进行回填隐蔽。存在问题处理：对质量检查中没有满足设计要求或规范规定的，要进行返工处理，直到符合有关要求为止。沟槽回填：扁钢铺设完毕，经监理检查合格，同意隐蔽后方可进行回填，回填土不得夹有石块及建筑垃圾，另外回填土应分层回填并夯实，再适量浇水吸湿。接地电阻测量：接地网安装完后，对接地网电阻进行测量，并做好记录。当电阻无法满足设计要求时，应及时通知甲方、监理工程师、设计，由设计院采取相应措施。九、安全文明施工1、工作人员应严格按照安全规程作业，克服施工中的习惯性违章现象。本站焊接件全部是镀锌制品，应采取相应的劳动保护措施。2、进入现场的工作人员必须戴好安全帽、胸卡，穿好工作服。3、施工人员必须熟悉现场施工状况，尽量避免交叉作业。4、挖掘区域内如发现不能辨认的地下埋设物、古物等时，严禁擅自敲拆，必须报告上级进行处理后方可继续施工。挖掘土方自上而下进行，并按有关规定确定堆土的距离及高度。挖掘工具应完整、牢固，两人间距以不相互撞为宜。5、进行焊接或切割工作时，操作人员应穿戴专用工作服、防护手套等复合专业防护要求的劳动保护用品。6、所使用的工器具要认真检查，不符合要求的禁止使用。电器类工具外壳应可靠接地。7、现场使用的施工电源应从专用的盘柜引出，要由专职电工负责。未经许可其他工作人员不能随意乱拉乱接。8、登高焊接时，登高人员应有登高证，同时要系好安全带和二道防线。在使用气割时，氧气瓶和乙炔瓶的距离应大于5m，在焊接时四周不得有易燃易爆物品，乙炔瓶应站立放置，并有防倾倒措施，氧气、乙炔瓶不能在阳光下长时间爆晒。严禁酒后作业。9、工作现场应及时清理，材料应堆放整齐。10、露出地面的预留扁铁，长度应不大于1m，并应有防护措施，以免伤人。11、由于现场与土建单位交叉作业，遇到问题，应互相谦让，必要时上报处理。12、焊接人员应配备防尘、防毒型口罩，在室内或通风不良场所工作时，应有排风设备。13、施工用原材料必须堆放整齐，标明规格，做到工完料尽场地清。十、接地工程施工危险点分析及预控措施作业项目危险点防范类型预控措施沟槽施工挖掘作业不规范触电1. 挖掘时应仔细审查施工图防止挖掘到地埋电缆2. 夜间施工时，是否设置足够的照明设施。电焊作业违章违纪作业，违反安全技术交底火灾、触电、灼伤等1施工现场电焊作业前必须履行三级动火作业票审批手续。2焊接作业点与易燃易爆品必须保持有效的安全距离，电焊作业点必须配备灭火器材。3施工作业人员必须正确使用安全防护装置。4焊机设备必须有安全保护装置。5电焊作业人员必须持证上岗，焊接时必须按照技术要领进行作业。6雨天停止焊接作业。7一个地点作业任务完成时，电焊设备电源必须切断。8清楚焊渣时应佩戴防护镜，防止焊渣进入眼睛。9工作结束后，应切断电源，锁好开关箱，检查确认无隐患才能离开。10对焊接点进行防腐处理时，应待焊接点冷却后进行。11电焊设备应经常维修、保养，使用前做检查无异常方可使用。12焊钳和电焊线的绝缘必须良好，导线截面应于工作参数相适应，焊钳应具有良好的隔热能力。13进行焊接作业时，严禁将电焊线整盘堆放在一起，应分开放置以利于散热。放热焊作业违章违纪作业，违反安全技术交底火灾、灼伤等1施工现场放热焊作业前必须履行三级动火作业票审批手续。2焊接作业点与易燃易爆品必须保持有效的安全距离，电焊作业点必须配备灭火器材。3施工作业人员必须正确使用安全防护装置。4放热焊用药粉，专人管理、发放登记。5放热焊作业人员必须持证上岗，焊接时必须按照技术要领进行作业。十一、成品保护措施1、现场保管：工地仓库户外堆放场严格按照扁钢长度砌筑，保证扁钢不因自重而弯曲中间设置足够支撑点。2、现场运输：采用人抬和机械运输的方式。严禁在地面拖拽，严禁摔扔。保证锌层完好及表面清洁。3、挖沟：挖掘机在通行和挖掘时要注意保持与设备基础和建筑物之间的距离，以保护土建成品。4、扁钢校直：扁钢校直时应加强成品保护，防止破坏镀锌层或混凝土成品。弯曲扁钢时，应当在扁钢表面包裹棉布，避免扁钢表面直接受力。不得将扁铁直接放在混凝土基础表面进行校直，应当才取垫木板等防护措施。5、焊接作业：焊接过程中严禁在镀锌件锌层上试焊。6、弯制作业：扁钢弯折需精确计算，并且使用母线加工机。严禁使用蛮力破坏材料质量。7、施工好的接地体严禁做其它用途。十二、冬雨季施工技术措施1、冬季施工措1.1气象资料根据冬期施工要求，室外日平均气温连续五天低于5度时，应按冬期施工采取相应措施。1.2准备工作(1)进行冬期施工的工程项目，必须复核施工图纸，查对其是否适应冬期施工要求。(2)进行冬期施工前，对掺外加剂人员，测温施工人员及管理人员专门组织技术业务培训，学习本工作范围内有关知识，明确职责。(3)指定专人进行气温观测并作记录，收听气象预报广播、电视天气预报，做好防止寒流突然袭击的物资准备。(4)根据实物工程量提前组织有关机具、材料进场。(5)工地的临时供水管，做好保温防冻工作。(6)做好冬期施工柔性防火材料的试配、试验工作，提出施工配合比。(7)冬期施工采取有效的防滑措施。(8)大雪后将积雪清扫干净，并检查马道平台，如有松动下沉现象务必及时加固。(9)施工中接触热水要防止烫伤。(10)现场明火先向公安机关申请，并派专人严加管理。采取得力措施，防止发生火灾。(11)电源开关、配电箱等加锁并设专人负责管理，防止漏电伤人。2雨季施工措施2.1根据生产计划及生产的实际情况，进入雨季施工前，要有防水、排水计划。2.2主要负责人就雨季施工安排、施工安全、质量控制等事宜要组织有关人员编写施工方案。2.3根据现场实际情况做好整体防排水计划及排水沟的规划设计。2.4主要的机械设备、材料要有防雨、防晒、防浸泡措施。2.5加强安全教育，认真做好防洪、防雷、防触电、防火、防风暴、防滑、防署等工作，通过交底贯彻到班组。2.6经常检查施工用电，电闸箱、机电设备要有完善的保护接零，可靠的防雨、防潮措施。绝缘良好，严防漏电，设漏电保护器，手持电动工具佩带剂个人安全管护用具。2.7尽力改善工作环境。在工地设医务室，有兼职急救员，对突发情况进行处理。十三、施工进度计划横道图内蒙古电力（集团）有限责任公司鄂尔多斯电业局2011年第一批大修 工程招标 第25标段工程名称0102030405060708090100施工准备沟槽开挖接地网的铺设与焊接接地网防腐沟槽掩埋中间检查缺陷修补竣工验收现场清理注：本施工进度计划横道图为标前设计，如我公司中标，保证按照甲方的要求开工，竣工。并编制详细的分部分项施工进度计划图。十四、项目管理机构配备情况职 务职 称项 目 职 责项目经理工程师实行项目经理责任制，全面负责本项目生产组织施工进度，工程质量安全生产，保证经济效益、协调内外联系。项目技术负责人工程师全面负责本项目质量、技术管理工作，配合项目经理协调质量，技术与生产进度关系。质检工程师质量员负责向监理工程师报验各验收批、督促工程质量目标的实现。安检工程师安全员负责组织下属项目分部的安全、保卫、消防、环保法规、条例、标准和规定的实施，跟踪检查施工操作过程中安全隐患。生产部副部长材料员负责现场防火涂料施工过程控制和现场材料计划及现场处理与其他单位协调。现场组织机构图项目经理项目经理技术负责人综合部工程部技术员质检员安全部项目管理部门职责职务、部门职责分工项目经理1.受公司的委托，全权代表公司履行工程现场管理责任。2.对工程项目的进度、质量、成本进行控制、总负责。3.合理配置施工要素，并随工程进度变化而做相应调整。4.合理协调业主、设计单位、监理单位等管理部门的工作关系，做好各专业分包之间与总包之间的协作关系。5.组织施工组织设计的审定，质量体系的评审和各部门管理工作程序的审定。6.对现场消防、安全工作负领导责任。7.组织生产各要素的协调和管理，合理组织施工，对工期、质量负领导责任。8.负责施工物资的招标、定标工作，组织实施采购工作程序、进货检验、试验工作程序。9.按时下达施工进度计划，并全过程实施控制，解决制约因素。10.定期召开工程例会，协调各分项目部、业主指定项目和分项目部进度、技术、工序搭接的矛盾。11.对消防、安全、文明施工负分管领导责任。项目技术负责人1.对项目技术管理负领导责任，对项目质量目标进行策划。2.组织编制施工组织设计，并审批分项工程施工组织设计及各分项目部的施工方案、关键工序和特殊工序施工方案。3.负责技术管理、项目试验、测量工作。4.对现场技术管理实行超前考虑，及时处理施工过程中出现的各种技术质量问题，确保施工的正常开展。5.组织重要部位的隐蔽验收。6.协助项目经理全面抓好现场的质量管理与质量控制，并定期组织对项目质量情况进行分析，按照全面质量管理标准落实质量责任制，达到管理制度完善，质量合格率、优良率高，创优质工程和名牌工程目标。7.参加对专业分包单位的招标评定，对中标分项目部的技术状况和工程质量情况了如指掌。8.组织开展科研技革和推广应用新技术。9.负责组织在项目上实施质量控制工作程序、资料控制工作程序、试验工作程序、测量工作程序、质量措施工作程序。技术部1.具体负责工程项目的技术管理工作，完成现场验收、检查工作。2.在项目总工程师的领导下，负责编制施工大纲，并确定施工大纲是否符合工程实际需要。3.对分项目部的施工方案进行审核检查，协调各分项目部施工方案上的矛盾冲突。4.对各专业分项目部的深化图进行审核协调，避免发生设计与施工的矛盾而造成不必要的返工。5.负责协助解决施工现场出现的技术问题，与设计、监理协作解决有关技术问题。6.协助项目总工程师对关键技术难题进行科研攻关，进行新工艺新技术的开发研究。7.按建筑工程资料管理规程DBJ01-51-2003标准管理文件资料，对技术资料进行系统检查、指导管理。工程部1.有效、动态地对现场施工生产、安全、质量及一切活动实施全方位、全过程管理。2.根据工程进度计划，合理安排施工搭接，确保每道工序管理，形成最终优质建筑产品。3.组织工程例会、调度会，及时解决施工中存在的问题，保证施工生产顺利进行。实施作业过程中的施工指导，确保工序管理点的顺利实施。4.协调建设单位、各参施单位之间的配合工作及关系。协调各分项目部的劳动力使用，合理调配材料、设备机具等，使工程建设有组织按计划进行。5.负责不同阶段施工场地和临时堆放场地的协调与管理，有序地组织平面、立体的各种材料和设备的运输、堆放等工作。6.落实项目进展的进度计划，确保进度计划科学管理，随工程实际情况不断调整具体实施计划安排，以保证总进度计划的落实。7.负责大型机械及垂直运输设备的协调调度。质量部1.认真贯彻国家和北京市关于质量工作的方针、政策、法规、规范、标准以及公司制定的各项质量管理制度和措施。2.组织制定工程的质量管理办法、质量目标总设计、创优工程的组织和申报工作。3.督促检查各施工单位建立完善质量保证体系，定期组织质量大检查，召开质量情况分析会。负责质量竞赛的评比工作。4.参加图纸会审，掌握设计意图，熟悉施工方案。5.参加分项工程的质量验收，及时向监理申报工程验收资料。6.参加样板间、样板工序的验收工作。7.组织参加质量事故的调查处理工作。8.控制工程质量，纠正违章施工。9.完成领导交给的其它工作。安全环保部1.认证贯彻国家和鄂尔多斯关于安全、环保、消防、保卫等方面工作的方针、政策、法律、法规和标准及公司制定的各项管理制度和措施。2.制订施工现场具体的安全、环保、消防、保卫制度，并组织各分项目部安保人员遵照执行。3.组织各分项目部相关人员对安全、环保、消防、保卫设施和设备进行经常的检查和调换。4.对高大型架子、垂直运输设备和安全防护棚等设施的使用性能进行检查和验收。5.控制现场安全、环保、消防、保卫动态，纠正任何违章作业和违章指挥。6.对安全、消防等事故组织调查、取证和处理。7.负责相关的安全、环保、消防、保卫外部事务，及时和政府各部门联系沟通。综合部1.负责各部门工作协调及领导交办的工作的催办。2.负责日常行政管理工作。3.负责检查督促做出各项决议、决定的贯彻执行情况。4.组织起草项目部综合材料、文件和有关资料的归档工作。5.负责会议室管理和会议的会务安排。6.负责值班人员安排。7.负责文件打印、下发和上级文件收发以及机要函件的拆封、登记、分发、传阅、清退、归档和销毁工作。8.负责行政印章及领导印章的用印与管理。9.负责信息工作。
