部装厂房 新增设备基础土方工程施工方案

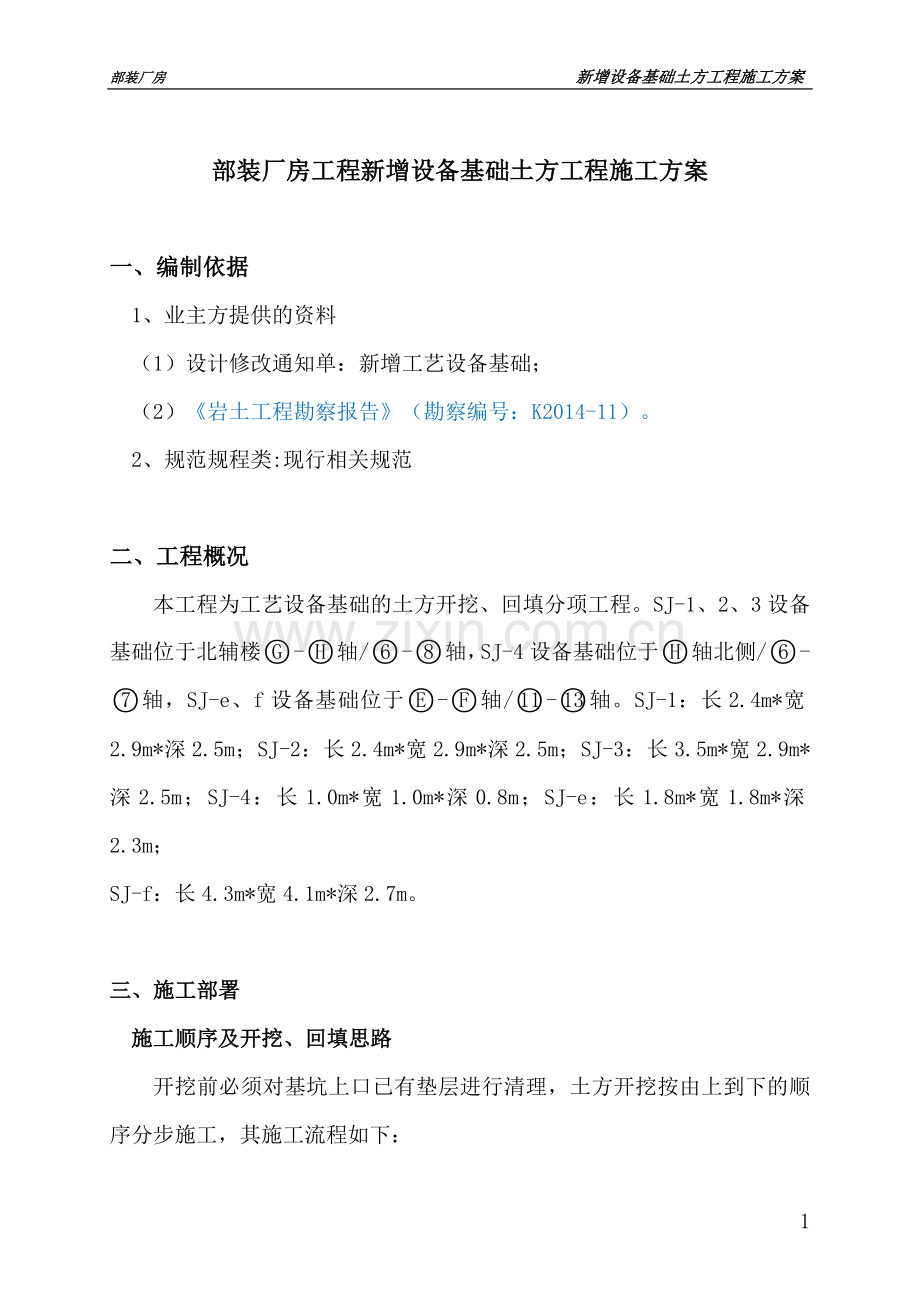

部装厂房工程新增设备基础土方工程施工方案

一、编制依据
1、业主方提供的资料
（1）设计修改通知单：新增工艺设备基础；
（2）《岩土工程勘察报告》（勘察编号：K2014-11）。
2、规范规程类:现行相关规范

二、工程概况
本工程为工艺设备基础的土方开挖、回填分项工程。SJ-1、2、3设备基础位于北辅楼-轴/-轴，SJ-4设备基础位于轴北侧/-轴，SJ-e、f设备基础位于-轴/-轴。SJ-1：长2.4m*宽2.9m*深2.5m；SJ-2：长2.4m*宽2.9m*深2.5m；SJ-3：长3.5m*宽2.9m*深2.5m；SJ-4：长1.0m*宽1.0m*深0.8m；SJ-e：长1.8m*宽1.8m*深2.3m；
SJ-f：长4.3m*宽4.1m*深2.7m。

三、施工部署
施工顺序及开挖、回填思路
开挖前必须对基坑上口已有垫层进行清理，土方开挖按由上到下的顺序分步施工，其施工流程如下：

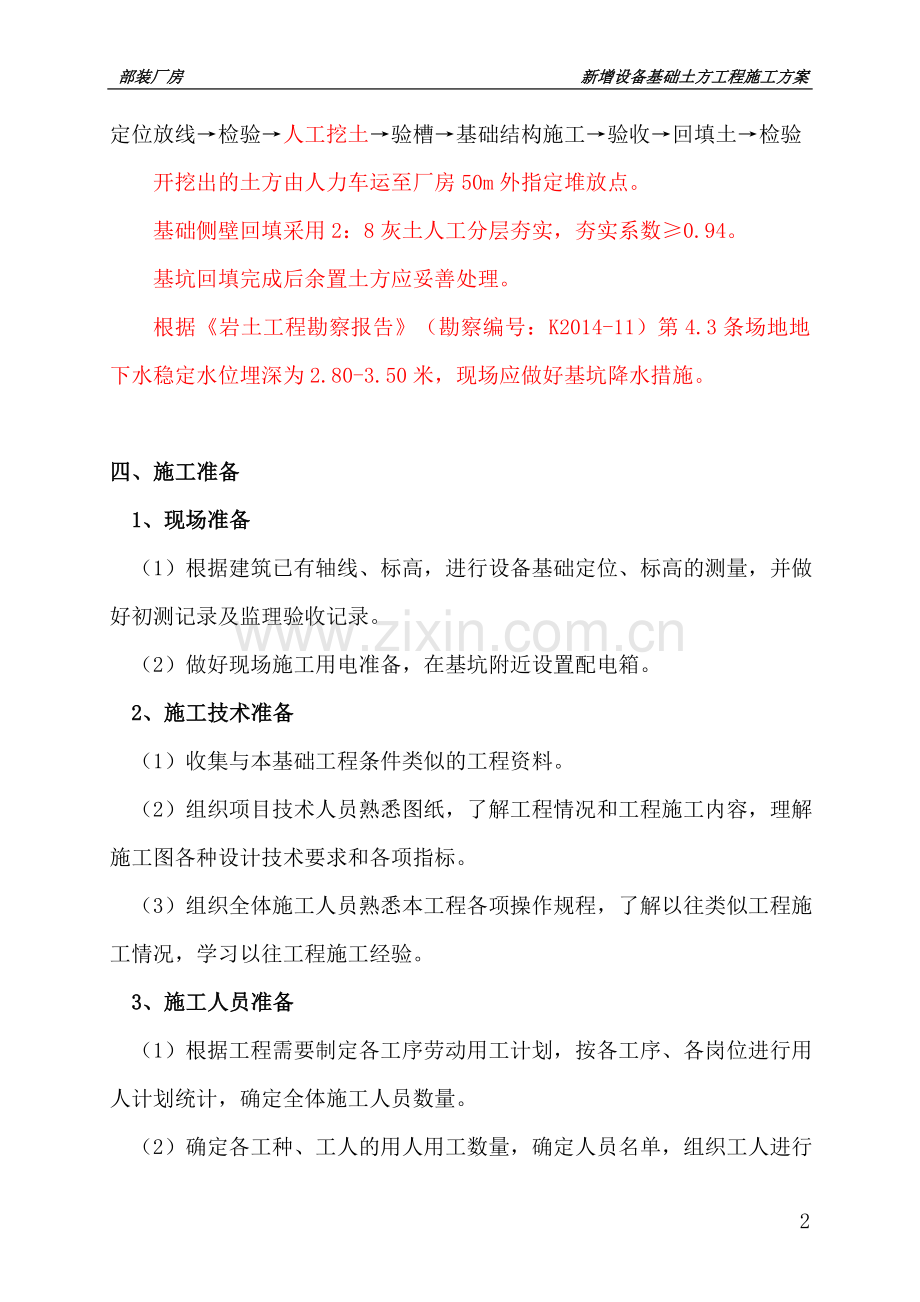

定位放线→检验→人工挖土→验槽→基础结构施工→验收→回填土→检验
开挖出的土方由人力车运至厂房50m外指定堆放点。
基础侧壁回填采用2：8灰土人工分层夯实，夯实系数≥0.94。
基坑回填完成后余置土方应妥善处理。
根据《岩土工程勘察报告》（勘察编号：K2014-11）第4.3条场地地下水稳定水位埋深为2.80-3.50米，现场应做好基坑降水措施。

四、施工准备
1、现场准备
（1）根据建筑已有轴线、标高，进行设备基础定位、标高的测量，并做好初测记录及监理验收记录。
（2）做好现场施工用电准备，在基坑附近设置配电箱。
2、施工技术准备
（1）收集与本基础工程条件类似的工程资料。
（2） 组织项目技术人员熟悉图纸，了解工程情况和工程施工内容，理解施工图各种设计技术要求和各项指标。
（3）组织全体施工人员熟悉本工程各项操作规程，了解以往类似工程施工情况，学习以往工程施工经验。
3、施工人员准备
（1）根据工程需要制定各工序劳动用工计划，按各工序、各岗位进行用人计划统计，确定全体施工人员数量。
（2）确定各工种、工人的用人用工数量，确定人员名单，组织工人进行安全培训和技术交底，为随时进入施工现场做好准备。
为了保证每天施工进度，需配备如下劳动力：
序号
工种
人数
备注
1
施工员
1
现场施工负责
2
安全员
1
现场施工安全负责
3
质检员
1
现场施工质量负责
4
电工
1
现场用电设施的使用及维护
5
普工
15
挖土方、人力车运土
6
其他工种
2
基坑排水

4、施工设备准备
（1）对潜水泵、打夯设备进行检查、维修和保养，并预备足够数量的易损零部件。
（2）所用设备在开挖前进行试运转，保证机械设备状况良好。
按人员安排及总工程量，需配备如下的机械设备才能满足工期的要求。
序号
机械名称
数量
备注
1
人力车
8辆
运土
2
电动打夯机
2台
土方回填
3
潜水泵
2台
抽取基坑积水

五、施工方法、工艺及技术措施
1、施工方法的确定
由于现场施工条件束缚，基础开挖较深，故采用人工挖土、人工回填。在节约成本并且保证安全的情况下，人工挖土采用放坡系数1:0.5进行开挖，设备基础四周留置1000mm宽的工作面，便于基础防水层施工，并设排水沟。
运料通道宽度为2.0m，斜道坡度不得大于1：6，并按要求进行防护。
2、施工要求
（1）挖土应按规定程序从上而下逐层进行，严禁超挖。
（2）人工开挖过程中应采取措施防止扰动基底原状土。
（3）基坑挖至设计标高后，应立即通知监理单位，经共同验槽后，方可进行基础工程施工。
（4）施工中如遇特殊情况，现场施工及管理人员要及时上报项目部及监理和业主方，不得瞒报和盲目施工，待汇同相关部门制定具体方案后再行施工。
3、临边防护
（1）由于基坑施工深度达到2m时，对坑边作业已构成危险，按照高处作业规定，基坑周边及运料通道必须设防护栏杆。
（2）栏杆的固定方法用Ø48钢管打入地下50cm，露出地面1.2米，立杆间距1米，立杆与基坑边的距离不小于1m，上下两道水平栏杆。
（3）基坑上部夜间悬挂红色警示灯，并安排人轮流值班。

六、质量保证措施
1、工程质量目标
工程一次验收合格率达到100%。
2、基本要求
（1）遵守国家施工及验收规范。
（2）按照建筑安装工程质量评定标准，验收工程质量等级。
（3）按照建设单位及监理要求的验收程序，验收项目，进行质量过程控制做好自检和申报验收，并交验各种资料，填报各种表格。
（4）各种原材料要有检验合格证书。
七、安全管理
安全生产目标：杜绝人身伤亡事故、不发生火灾事故及其它重大事故，严格控制各种习惯性违章。
全体参加施工人员必须认真执行各工种的安全操作规程和有关的规定，进行技术安全交底。
1、安全防护
（1）各种施工、操作人员须经安全培训,不得无证上岗,各种作业人员应配带相应的安全防护用具和劳保用品。严禁操作人员违章作业 ,管理人员违章指挥。
（2）加强施工的监控测量,及时反馈量测信息,依照量测结果情况 ,及时调整方案,确保施工安全及地面建筑物的安全。
（3）各作业人员要遵守各自的安全操作规程，注意相互间的安全距离。
（4）要执行现场施工用电规定，非专业人员禁止动用机电设备，要经常检查供电线路、闸箱、机电设备的完好和绝缘情况，供电线路要架空防止机械碰压。
2、工地安全用电规定
（1）工地一切电气设备的安装、维护，应由专职电工负责，其他人不得动用。
（2）配电箱需要移动或修理时，必须先切断电源，并应在专职电工的指挥下进行。
（3）电源箱内的部件，未经专职电工允许不得私自触摸。
（4）使用电气焊，应有面罩，并应戴好防护手套。
（5）施工现场夜间照明灯具，高度应距离地面2.5m以上。易燃、易爆场所应使用防爆灯具，按规定应接地的必须接地。
（6）电气设备起火时，应先断电、后灭火。灭火方式可用干粉灭火器或干砂灭火。不得直接用水灭火。
3、坑边荷载
（1）坑边堆置土方和材料包括沿挖土方边缘移动运输工具和机械不应离槽边过近，坡顶不得堆置土方，所挖土方均堆置于厂房外指定存土场内。
（2）其它施工机具距坑槽边距离必须按施工平面布置要求布置，基坑周边严禁超堆荷载。土方开挖如有超载和不可避免的边坡堆载时，须经现场技术负责人进行设计计算确认。
八、工程监测与应急
施工监测是一项很重要的工作，可以及时为设计、施工人员提供信息，确保工程安全。
1、监测的方法
采用方向线法观测坡顶水平位移，采用水准仪对坡顶地面沉降及建筑物沉降进行观测。
2、变形监测的精度
采用经纬仪进行坡顶水平位移观测，采用水准仪进行坡顶地面沉降观测，观测误差为±1mm。
3、变形报警值的确定
当边坡坡顶累计水平位移值或累计沉降值超过边坡高度的3‰时，边坡的变形便达到其变形报警值。
当边坡连续两次以上的变形值超过15mm时，边坡的变形也达到其变形报警值。监测出现报警时，立即停止施工，及时组织人员撤离危险区，注意观察基坑周边建筑物或设备，将情况及时上报，并尽快拿出处理方案。
