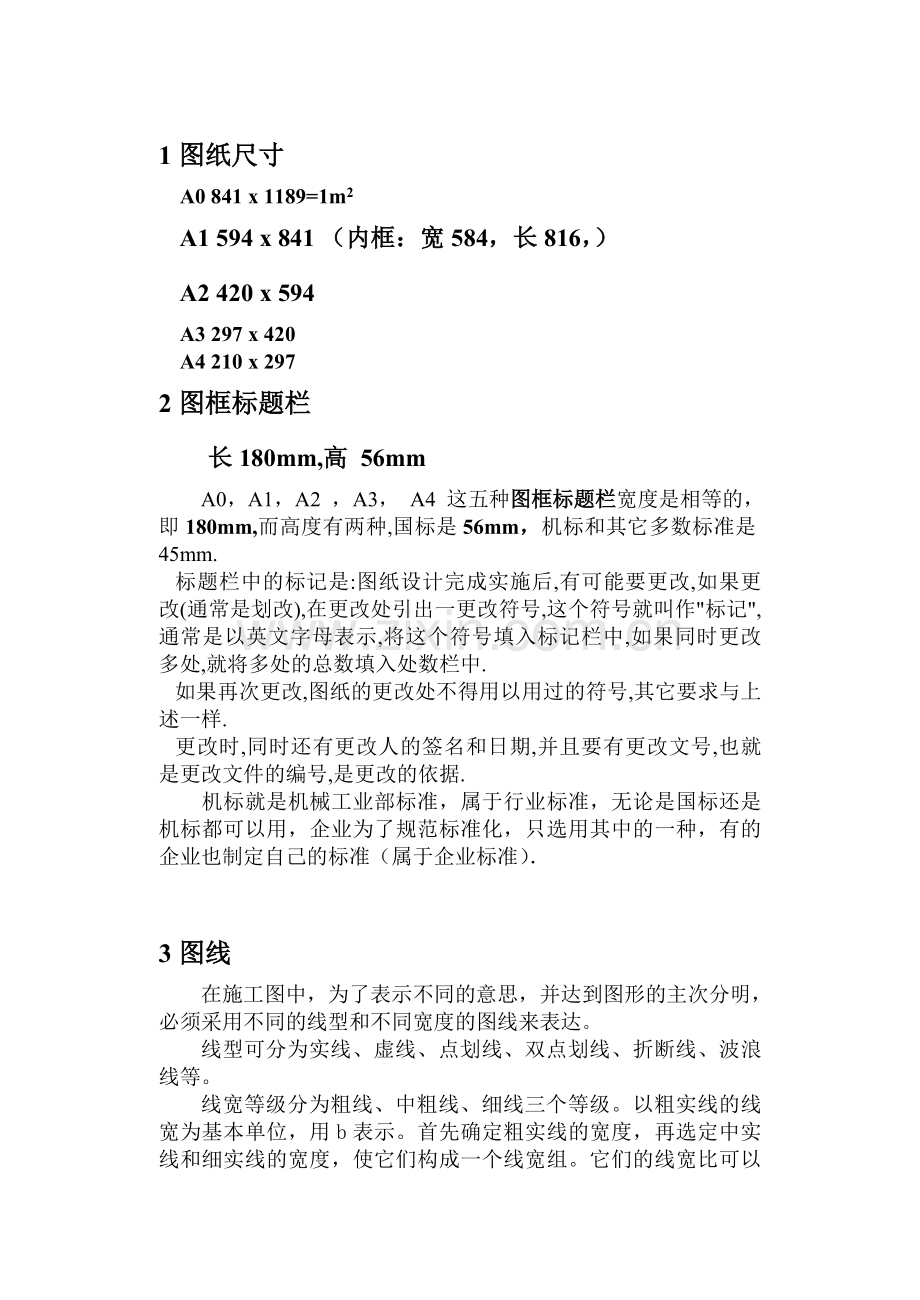

1图纸尺寸
A0 841 x 1189=1m2
A1 594 x 841 （内框：宽584，长816，）
A2 420 x 594
A3 297 x 420
A4 210 x 297
2图框标题栏
长180mm,高 56mm
A0，A1，A2 ，A3， A4 这五种图框标题栏宽度是相等的，即180mm,而高度有两种,国标是56mm，机标和其它多数标准是45mm.
   标题栏中的标记是:图纸设计完成实施后,有可能要更改,如果更改(通常是划改),在更改处引出一更改符号,这个符号就叫作"标记",通常是以英文字母表示,将这个符号填入标记栏中,如果同时更改多处,就将多处的总数填入处数栏中.
   如果再次更改,图纸的更改处不得用以用过的符号,其它要求与上述一样.
   更改时,同时还有更改人的签名和日期,并且要有更改文号,也就是更改文件的编号,是更改的依据.
　　机标就是机械工业部标准，属于行业标准，无论是国标还是机标都可以用，企业为了规范标准化，只选用其中的一种，有的企业也制定自己的标准（属于企业标准）．

3图线
在施工图中，为了表示不同的意思，并达到图形的主次分明，必须采用不同的线型和不同宽度的图线来表达。
线型可分为实线、虚线、点划线、双点划线、折断线、波浪线等。

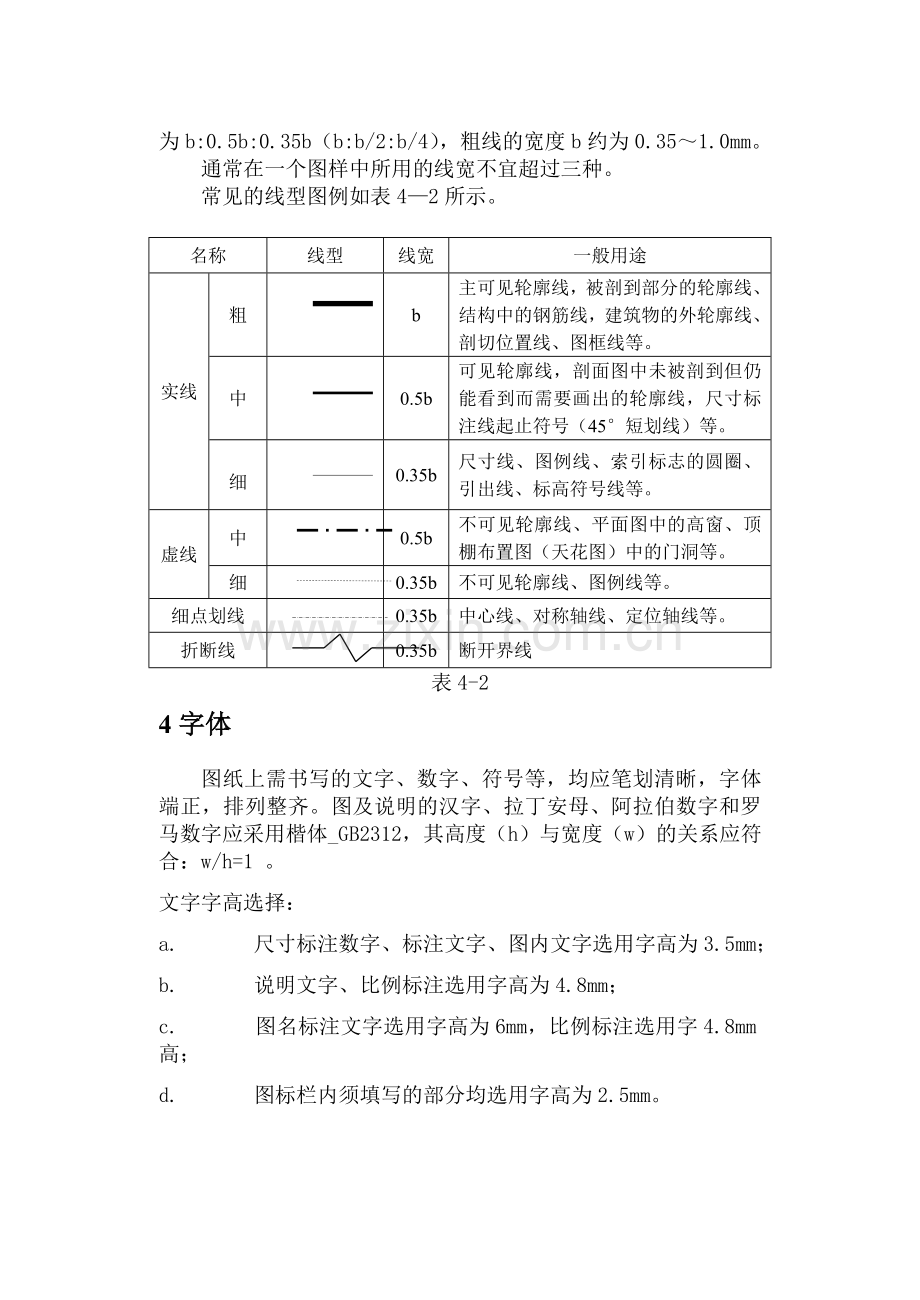

线宽等级分为粗线、中粗线、细线三个等级。以粗实线的线宽为基本单位，用b表示。首先确定粗实线的宽度，再选定中实线和细实线的宽度，使它们构成一个线宽组。它们的线宽比可以为b:0.5b:0.35b（b:b/2:b/4），粗线的宽度b约为0.35～1.0mm。
通常在一个图样中所用的线宽不宜超过三种。
常见的线型图例如表4—2所示。

名称
线型
线宽
一般用途
实线

粗

b
主可见轮廓线，被剖到部分的轮廓线、结构中的钢筋线，建筑物的外轮廓线、剖切位置线、图框线等。

中

0.5b
可见轮廓线，剖面图中未被剖到但仍能看到而需要画出的轮廓线，尺寸标注线起止符号（45°短划线）等。

细

0.35b
尺寸线、图例线、索引标志的圆圈、引出线、标高符号线等。
虚线
中

0.5b
不可见轮廓线、平面图中的高窗、顶棚布置图（天花图）中的门洞等。
细

0.35b
不可见轮廓线、图例线等。
细点划线

0.35b
中心线、对称轴线、定位轴线等。
折断线

0.35b
断开界线
表4-2
4字体
图纸上需书写的文字、数字、符号等，均应笔划清晰，字体端正，排列整齐。图及说明的汉字、拉丁安母、阿拉伯数字和罗马数字应采用楷体_GB2312，其高度（h）与宽度（w）的关系应符合：w/h=1 。
文字字高选择：
a. 尺寸标注数字、标注文字、图内文字选用字高为3.5mm；
b. 说明文字、比例标注选用字高为4.8mm；
c. 图名标注文字选用字高为6mm，比例标注选用字4.8mm高；
d. 图标栏内须填写的部分均选用字高为2.5mm。
