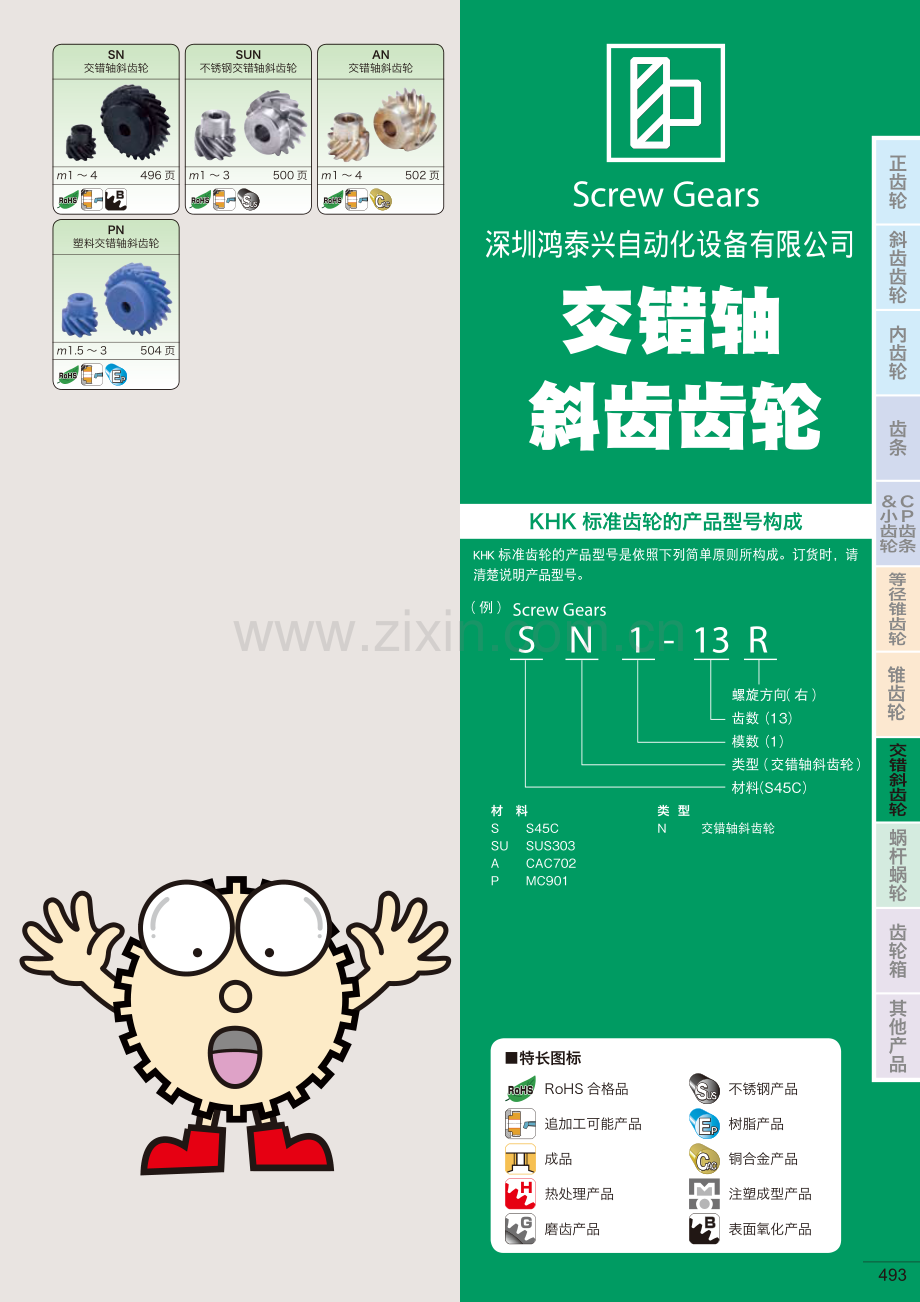

493斜齿齿轮齿 条正齿轮内齿轮齿条小齿轮等径锥齿轮锥齿轮交错斜齿轮蜗杆蜗轮齿轮箱其他产品493新产品的综合介绍请阅览第 2、第 3 页!GCU-N 交错斜齿轮组合套件交错轴斜齿轮、顾名思义，就是在交错轴下使用的斜齿齿轮。主要使用在轻负荷的搬运装置上。装配方法：交错轴齿轮类型：交错轴斜齿轮使用产品：SN2.5-10RPN2.5-10R齿数比：1质量：约1 KHK GCU搜索详细内容请登陆网站查看。493Screw Gears交錯軸斜齒齒輪材料类 型SS45CN交错轴斜齿轮SUSUS303ACAC702PMC901Screw Gears S N 1 -13 R(例)KHK 标准齿轮的产品型号构成螺旋方向(右)齿数(13)模数(1)类型(交错轴斜齿轮)材料(S45C)KHK 标准齿轮的产品型号是依照下列简单原则所构成。订货时，请清楚说明产品型号。SN交错轴斜齿轮m1 4496 页SUN不锈钢交错轴斜齿轮m1 3500 页AN交错轴斜齿轮m1 4502 页PN塑料交错轴斜齿轮m1.5 3504 页特长图标RoHS 合格品不锈钢产品追加工可能产品树脂产品成品铜合金产品热处理产品注塑成型产品磨齿产品表面氧化产品斜齿齿轮齿条正齿轮内齿轮齿条小齿轮等径锥齿轮锥齿轮交错斜齿轮蜗杆蜗轮齿轮箱其他产品深圳鸿泰兴自动化设备有限公司KHK 标准交错轴斜齿轮有 S45C、SUS303、CAC702(旧 JIS 牌号 ABC2)、MC 尼龙等四种不同材料的产品。产品规格为模数 1 4、齿数 10 30。494特长交错轴斜齿轮Screw Gears选用 KHK 标准交错轴斜齿齿轮时,请根据使用用途确认各产品的特性及规格表的内容。因为交错轴斜齿轮有右旋和左旋的产品,所以在订货时请务必确认产品型号的 R 或 L。选用注意事项交错轴斜齿轮是使用在交错轴齿轮系的齿轮。但是,随配对齿轮的螺旋方向齿轮轴的方向变化,请多加注意。1.选择配对齿轮时的注意事项齿轮轴的方向螺旋方向的组合交错轴右旋与右旋或左旋与左旋平行轴右旋与左旋产品型号模 数材 料热处理齿面加工齿轮精度 JIS B 1702-1:1998追加工的可否主 要 特 长SN1 4S45C切削N9交错轴斜齿轮的普及产品。可以对齿面做高频淬火处理追加工。SUN1 3SUS303切削N9齿轮材料采用了 SUS303,适合使用在食品加工机械上。AN1 4CAC702(ABC2)切削N9齿轮材料采用了铝青铜,耐磨性能优异。PN1.5 3MC901切削N9齿轮材料采用了 MC 尼龙,重量轻,可在无润滑状态下使用。可能部分可能 不可右(R)左(L)交错轴斜齿轮的螺旋方向使用轧辊的输送装置(一根输入轴带动两个轧辊旋转)使用例 Application使用滚床对交错轴斜齿轮切齿加工享有高信誉的交错轴斜齿轮图示装置及机构为设计举例,并非实际的机械装置。为能安全地使用 KHK 标准交错轴斜齿轮,请认真阅读使用注意事项。追加工的注意事项请参考 KHK 标准正齿轮的使用注意事项(36 页)。fz值使用条件的设定值495使用注意事項KHK Technical Information规格表中所揭载的容许齿面强度是根据纽曼公式所计算的参考值。(在交错轴使用的情况下)有关交错轴斜齿轮的强度计算的资料非常少。计算公式中使用的材料组合变化常数K0的数值是本社的推算值。下面是计算分度圆上的容许切向力 Ft(kgf)、容许转矩T(kgfm)的纽曼公式。2.由强度选用齿轮时的注意事项 KHK 标准交错轴斜齿轮在下述标准中心距离(中心距容许公差 H7 H8)下装配的话,可以得到适当的侧隙。侧隙量请参考各产品的规格表。1.装配注意事项全长(mm)容许公差30 以下0 0.1030 100 以下0 0.15交错轴斜齿轮的全长尺寸容许公差因为交错轴斜齿轮的齿线为螺旋状,所以会产生轴向力(推力),轴向力随旋转方向及螺旋方向而变化,如下图所示。请参考下图,选择可以承受轴向力的轴承。Z1Z2101315202630101.538132.0051.538152.2791.7861.538202.9632.3292.0531.538263.6952.9632.5882.0051.538304.1613.3503.3502.2791.7861.538产品型号配对齿轮Ko值极限滑动速度 m/s配对齿数转数SNSN0.00302.5相同齿数100rpmSUNSN0.0030 注 12.5 注 1ANSN0.00505PNSN0.0030 注 1(0.0021)2.5 注 1(1.0)注 1 SUN 和 PN 的K0值和极限滑动速度为本社的推算值。基本上,交错轴斜齿轮在油润滑的条件下使用。PN 系列产品在无润滑状态下使用时,采用括弧内的数值。附注 作为平行轴使用时,请参考 KHK 标准斜齿齿轮的装配注意事项(第351 页)。旋转方向与轴向力的方向a d1 d22其中a：中心距离d1：小齿轮的分度圆直径d2：大齿轮的分度圆直径Ft 1.43d12fzKsT其中d1：小齿轮的分度圆直径(mm)fz：根据齿数组合的系数Ks：根据材料及滑动速度的系数Ks K0其中K0：根据材料组合的常数Vs：滑动速度(m/s)Vs其中n：转数(rpm)：螺旋角(45 )Ftd1200022 Vsnd160000cos驱动驱动被动被动被动被动驱动驱动推力轴承推力轴承右螺旋组合配套左螺旋组合配套496斜齿齿轮齿 条正齿轮内齿轮齿条小齿轮等径锥齿轮锥齿轮交错斜齿轮蜗杆蜗轮齿轮箱其他产品496 标准齿轮系列中没有的齿轮规格可以通过“一个起步”的订做方式承接。详细内容请查看第 12 页的说明。交错轴斜齿轮(螺旋齿轮)模数 1、1.5、2SNGABCDEFS1共 通 规 格精 度 等 级JIS N 级(JIS B 1702-1:1998)旧 JIS 级(JIS B 1702:1976齿轮基准面法平面齿形 全齿高齿法向压力角20螺旋角 45材料 S45C热处理 产品型号模数齿数螺旋方向形状孔径轮毂径分度圆直径齿顶圆直径齿宽轮毂长全长AH7BCDEFGSN1-13RSN1-13Lm113RLS161518.3820.38101020SN1-15RSN1-15L15RLS161821.2123.21101020SN1-20RSN1-20L20RLS182528.2830.28101020SN1-26RSN1-26L26RLS1103036.7738.77101020SN1-30RSN1-30L30RLS1103542.4344.43101020SN1.5-10RSN1.5-10Lm1.510RLS181621.2124.21151025SN1.5-13RSN1.5-13L13RLS1102327.5830.58151025SN1.5-15RSN1.5-15L15RLS1102531.8234.82151025SN1.5-20RSN1.5-20L20RLS1123042.4345.43151025SN1.5-26RSN1.5-26L26RLS1124055.1558.15151025SN1.5-30RSN1.5-30L30RLS1124563.6466.64151025SN2-10RSN2-10Lm210RLS1122228.2832.28201535SN2-13RSN2-13L13RLS1123036.7740.77201535SN2-15RSN2-15L15RLS1123542.4346.43201535SN2-20RSN2-20L20RLS1154556.5760.57201535SN2-26RSN2-26L26RLS1206073.5477.54201535SN2-30RSN2-30L30RLS1206584.8588.85201535相同材料的交错轴斜齿轮配合使用时,有产生磨损及胶合的可能性,我们推荐选择不同材质的齿轮配对使用。容许转矩数值是在任意使用条件下计算的参考值。详细内容请参考第 495 页。侧隙是同型号齿轮在理论值下组装配套时的法线方向侧隙。在交错轴(螺旋齿轮)使用时,相同螺旋方向(右旋和右旋或左旋和左旋)的齿轮配对,平行轴(斜齿齿轮)使用时,不同螺旋方向(右旋和左旋)的齿轮配对。详细说明请参考第 494 页。孔径 4 以下的内孔精度公差为 H8。另外,孔径为 5 或 6 的内孔长度(全长)为孔径的 3 倍以上时,公差也同为 H8。产品特性注意事项497斜齿齿轮齿 条正齿轮内齿轮齿条小齿轮等径锥齿轮锥齿轮交错斜齿轮蜗杆蜗轮齿轮箱其他产品497新产品的综合介绍请阅览第 2、第 3 页!GCU-N 交错斜齿轮组合套件交错轴斜齿轮、顾名思义，就是在交错轴下使用的斜齿齿轮。主要使用在轻负荷的搬运装置上。装配方法：交错轴齿轮类型：交错轴斜齿轮使用产品：SN2.5-10RPN2.5-10R齿数比：1质量：约1 KHK GCU搜索详细内容请登陆网站查看。Steel Screw Gears容许转矩(Nm)容许转矩(kgfm)侧隙(mm)质量(kg)产品型号弯曲强度齿面强度弯曲强度齿面强度0.190.019 0.080.180.030SN1-13RSN1-13L0.290.029 0.080.180.043SN1-15RSN1-15L0.660.068 0.080.180.080SN1-20RSN1-20L1.420.140.100.220.13SN1-26RSN1-26L2.140.220.100.220.17SN1-30RSN1-30L0.290.029 0.080.200.048SN1.5-10RSN1.5-10L0.620.063 0.100.220.088SN1.5-13RSN1.5-13L0.930.095 0.100.220.12SN1.5-15RSN1.5-15L2.140.220.100.220.20SN1.5-20RSN1.5-20L4.510.460.120.260.36SN1.5-26RSN1.5-26L6.750.690.120.260.48SN1.5-30RSN1.5-30L0.660.068 0.100.220.11SN2-10RSN2-10L1.420.140.120.260.22SN2-13RSN2-13L2.140.220.120.260.30SN2-15RSN2-15L4.840.490.120.260.53SN2-20RSN2-20L10.1 1.030.140.300.91SN2-26RSN2-26L15.0 1.530.140.301.19SN2-30RSN2-30L追加工注意事项 对产品做追加工前,请首先阅读第 36 页的追加工注意事项,注意安全。本公司的齿轮工房承接追加工业务。请避免对齿轮的齿宽做消减加工。齿宽减小将对齿轮的精度及强度产生影响。SN 498斜齿齿轮齿 条正齿轮内齿轮齿条小齿轮等径锥齿轮锥齿轮交错斜齿轮蜗杆蜗轮齿轮箱其他产品498 标准齿轮系列中没有的齿轮规格可以通过“一个起步”的订做方式承接。详细内容请查看第 12 页的说明。交错轴斜齿轮(螺旋齿轮)模数 2.5、3、4SNGABCDEFS1共 通 规 格精 度 等 级JIS N 级(JIS B 1702-1:1998)旧 JIS 级(JIS B 1702:1976齿轮基准面法平面齿形 全齿高齿法向压力角20螺旋角 45材料 S45C热处理 产品型号模数齿数螺旋方向形状孔径轮毂径分度圆直径齿顶圆直径齿宽轮毂长全长AH7BCDEFGSN2.5-10RSN2.5-10Lm2.510RLS1122635.3640.36221638SN2.5-13RSN2.5-13L13RLS1153545.9650.96221638SN2.5-15RSN2.5-15L15RLS1154053.0358.03221638SN2.5-20RSN2.5-20L20RLS1206070.7175.71221638SN2.5-26RSN2.5-26L26RLS1207091.9296.92221638SN2.5-30RSN2.5-30L30RLS12080106.07111.07221638SN3-10RSN3-10Lm310RLS1153442.4348.43251843SN3-13RSN3-13L13RLS1204555.1561.15251843SN3-15RSN3-15L15RLS1205063.6469.64251843SN3-20RSN3-20L20RLS1206084.8590.85251843SN3-26RSN3-26L26RLS12080110.31116.31251843SN3-30RSN3-30L30RLS12090127.28133.28251843SN4-10RSN4-10Lm410RLS1204556.5764.57302050SN4-13RSN4-13L13RLS1206073.5481.54302050SN4-15RSN4-15L15RLS1207084.8592.85302050SN4-20RSN4-20L20RLS12090113.14121.14302050SN4-26RSN4-26L26RLS120100147.08155.08302050SN4-30RSN4-30L30RLS120110169.71177.71302050相同材料的交错轴斜齿轮配合使用时,有产生磨损及胶合的可能性,我们推荐选择不同材质的齿轮配对使用。容许转矩数值是在任意使用条件下计算的参考值。详细内容请参考第 495 页。侧隙是同型号齿轮在理论值下组装配套时的法线方向侧隙。在交错轴(螺旋齿轮)使用时,相同螺旋方向(右旋和右旋或左旋和左旋)的齿轮配对,平行轴(斜齿齿轮)使用时,不同螺旋方向(右旋和左旋)的齿轮配对。详细说明请参考第 494 页。产品特性注意事项S1499斜齿齿轮齿 条正齿轮内齿轮齿条小齿轮等径锥齿轮锥齿轮交错斜齿轮蜗杆蜗轮齿轮箱其他产品499新产品的综合介绍请阅览第 2、第 3 页!GCU-N 交错斜齿轮组合套件交错轴斜齿轮、顾名思义，就是在交错轴下使用的斜齿齿轮。主要使用在轻负荷的搬运装置上。装配方法：交错轴齿轮类型：交错轴斜齿轮使用产品：SN2.5-10RPN2.5-10R齿数比：1质量：约1 KHK GCU搜索详细内容请登陆网站查看。Steel Screw Gears容许转矩(Nm)容许转矩(kgfm)侧隙(mm)质量(kg)产品型号弯曲强度齿面强度弯曲强度齿面强度1.270.130.120.240.20SN2.5-10RSN2.5-10L2.680.270.140.280.35SN2.5-13RSN2.5-13L4.030.410.140.280.49SN2.5-15RSN2.5-15L9.070.920.140.280.94SN2.5-20RSN2.5-20L18.8 1.910.160.341.54SN2.5-26RSN2.5-26L27.7 2.830.160.342.06SN2.5-30RSN2.5-30L2.140.220.120.260.35SN3-10RSN3-10L4.510.460.140.320.59SN3-13RSN3-13L6.750.690.140.320.80SN3-15RSN3-15L15.0 1.530.140.321.40SN3-20RSN3-20L30.8 3.140.180.382.48SN3-26RSN3-26L45.4 4.620.180.383.29SN3-30RSN3-30L4.840.490.160.340.72SN4-10RSN4-10L10.1 1.030.180.381.32SN4-13RSN4-13L15.0 1.530.180.381.81SN4-15RSN4-15L33.0 3.370.180.383.24SN4-20RSN4-20L66.7 6.80 0.200.445.11SN4-26RSN4-26L97.1 9.90 0.200.446.70SN4-30RSN4-30L追加工注意事项 对产品做追加工前,请首先阅读第 36 页的追加工注意事项,注意安全。本公司的齿轮工房承接追加工业务。请避免对齿轮的齿宽做消减加工。齿宽减小将对齿轮的精度及强度产生影响。SN 500斜齿齿轮齿 条正齿轮内齿轮齿条小齿轮等径锥齿轮锥齿轮交错斜齿轮蜗杆蜗轮齿轮箱其他产品500 标准齿轮系列中没有的齿轮规格可以通过“一个起步”的订做方式承接。详细内容请查看第 12 页的说明。不锈钢交错轴斜齿轮(螺旋齿轮)模数 1 3SUNGABCDEFS1共 通 规 格精 度 等 级JIS N 级(JIS B 1702-1:1998)旧 JIS 级(JIS B 1702:1976齿轮基准面法平面齿形 全齿高齿法向压力角20螺旋角 45材料 SUS303热处理 产品型号模数齿数螺旋方向形状孔径轮毂径分度圆直径齿顶圆直径齿宽轮毂长全长AH7BCDEFGSUN1-13RSUN1-13Lm113RLS161518.3820.38101020SUN1-15RSUN1-15L15RLS161821.2123.21101020SUN1.5-10RSUN1.5-10Lm1.510RLS181621.2124.21151025SUN1.5-13RSUN1.5-13L13RLS1102327.5830.58151025SUN1.5-15RSUN1.5-15L15RLS1102531.8234.82151025SUN1.5-20RSUN1.5-20L20RLS1123042.4345.43151025SUN2-10RSUN2-10Lm210RLS1122228.2832.28201535SUN2-13RSUN2-13L13RLS1123036.7740.77201535SUN2-15RSUN2-15L15RLS1123542.4346.43201535SUN2-20RSUN2-20L20RLS1154556.5760.57201535SUN2.5-10RSUN2.5-10Lm2.510RLS1122635.3640.36221638SUN2.5-13RSUN2.5-13L13RLS1153545.9650.96221638SUN2.5-15RSUN2.5-15L15RLS1154053.0358.03221638SUN2.5-20RSUN2.5-20L20RLS1206070.7175.71221638SUN3-10RSUN3-10Lm310RLS1153442.4348.43251843SUN3-13RSUN3-13L13RLS1204555.1561.15251843SUN3-15RSUN3-15L15RLS1205063.6469.64251843SUN3-20RSUN3-20L20RLS1206084.8590.85251843相同材料的交错轴斜齿轮配合使用时,有产生磨损及胶合的可能性,我们推荐选择不同材质的齿轮配对使用。容许转矩数值是在任意使用条件下计算的参考值。详细内容请参考第 495 页。侧隙是同型号齿轮在理论值下组装配套时的法线方向侧隙。在交错轴(螺旋齿轮)使用时,相同螺旋方向(右旋和右旋或左旋和左旋)的齿轮配对,平行轴(斜齿齿轮)使用时,不同螺旋方向(右旋和左旋)的齿轮配对。详细说明请参考第 494 页。孔径 4 以下的内孔精度公差为 H8。另外,孔径为 5 或 6 的内孔长度(全长)为孔径的 3 倍以上时,公差也同为 H8。产品特性注意事项501斜齿齿轮齿 条正齿轮内齿轮齿条小齿轮等径锥齿轮锥齿轮交错斜齿轮蜗杆蜗轮齿轮箱其他产品501新产品的综合介绍请阅览第 2、第 3 页!GCU-N 交错斜齿轮组合套件交错轴斜齿轮、顾名思义，就是在交错轴下使用的斜齿齿轮。主要使用在轻负荷的搬运装置上。装配方法：交错轴齿轮类型：交错轴斜齿轮使用产品：SN2.5-10RPN2.5-10R齿数比：1质量：约1 KHK GCU搜索详细内容请登陆网站查看。Stainless Steel Screw Gears容许转矩(Nm)容许转矩(kgfm)侧隙(mm)质量(kg)产品型号弯曲强度齿面强度弯曲强度齿面强度0.190.0190.080.180.030SUN1-13RSUN1-13L0.290.0290.080.180.043SUN1-15RSUN1-15L0.290.0290.080.200.047SUN1.5-10RSUN1.5-10L0.620.0630.100.220.087SUN1.5-13RSUN1.5-13L0.930.095 0.100.220.12SUN1.5-15RSUN1.5-15L2.140.220.100.220.20SUN1.5-20RSUN1.5-20L0.660.068 0.100.220.11SUN2-10RSUN2-10L1.420.140.120.260.22SUN2-13RSUN2-13L2.140.220.120.260.30SUN2-15RSUN2-15L4.840.490.120.260.53SUN2-20RSUN2-20L1.270.130.120.240.20SUN2.5-10RSUN2.5-10L2.680.270.140.280.35SUN2.5-13RSUN2.5-13L4.030.410.140.280.48SUN2.5-15RSUN2.5-15L9.070.920.140.280.93SUN2.5-20RSUN2.5-20L2.140.220.120.260.34SUN3-10RSUN3-10L4.510.460.140.320.58SUN3-13RSUN3-13L6.750.690.140.320.79SUN3-15RSUN3-15L15.041.530.140.321.39SUN3-20RSUN3-20L追加工注意事项 对产品做追加工前,请首先阅读第 36 页的追加工注意事项,注意安全。本公司的齿轮工房承接追加工业务。请避免对齿轮的齿宽做消减加工。齿宽减小将对齿轮的精度及强度产生影响。SUN 502斜齿齿轮齿 条正齿轮内齿轮齿条小齿轮等径锥齿轮锥齿轮交错斜齿轮蜗杆蜗轮齿轮箱其他产品502 标准齿轮系列中没有的齿轮规格可以通过“一个起步”的订做方式承接。详细内容请查看第 12 页的说明。交错轴斜齿轮(螺旋齿轮)模数 1 4ANGABCDEFS1共 通 规 格精 度 等 级JIS N 级(JIS B 1702-1:1998)旧 JIS 级(JIS B 1702:1976齿轮基准面法平面齿形 全齿高齿法向压力角20螺旋角 45材料CAC702(旧 JIS 牌号 ABC2)热处理 产品型号模数齿数螺旋方向形状孔径轮毂径分度圆直径齿顶圆直径齿宽轮毂长全长AH7BCDEFGAN1-13RAN1-13Lm113RLS161518.3820.38101020AN1-15RAN1-15L15RLS161821.2123.21101020AN1.5-10RAN1.5-10Lm1.510RLS181621.2124.21151025AN1.5-13RAN1.5-13L13RLS1102327.5830.58151025AN1.5-15RAN1.5-15L15RLS1102531.8234.82151025AN2-10RAN2-10Lm210RLS1122228.2832.28201535AN2-13RAN2-13L13RLS1123036.7740.77201535AN2-15RAN2-15L15RLS1123542.4346.43201535AN2.5-10RAN2.5-10Lm2.510RLS1122635.3640.36221638AN2.5-13RAN2.5-13L13RLS1153545.9650.96221638AN2.5-15RAN2.5-15L15RLS1154053.0358.03221638AN3-10RAN3-10Lm310RLS1153442.4348.43251843AN3-13RAN3-13L13RLS1204555.1561.15251843AN3-15RAN3-15L15RLS1205063.6469.64251843AN4-10RAN4-10Lm410RLS1204556.5764.57302050AN4-13RAN4-13L13RLS1206073.5481.54302050AN4-15RAN4-15L15RLS1207084.8592.85302050相同材料的交错轴斜齿轮配合使用时,有产生磨损及胶合的可能性,我们推荐选择不同材质的齿轮配对使用。容许转矩数值是在任意使用条件下计算的参考值。详细内容请参考第 495 页。侧隙是同型号齿轮在理论值下组装配套时的法线方向侧隙。在交错轴(螺旋齿轮)使用时,相同螺旋方向(右旋和右旋或左旋和左旋)的齿轮配对,平行轴(斜齿齿轮)使用时,不同螺旋方向(右旋和左旋)的齿轮配对。详细说明请参考第 494 页。孔径 4 以下的内孔精度公差为 H8。另外,孔径为 5 或 6 的内孔长度(全长)为孔径的 3 倍以上时,公差也同为 H8。产品特性注意事项503斜齿齿轮齿 条正齿轮内齿轮齿条小齿轮等径锥齿轮锥齿轮交错斜齿轮蜗杆蜗轮齿轮箱其他产品503新产品的综合介绍请阅览第 2、第 3 页!GCU-N 交错斜齿轮组合套件交错轴斜齿轮、顾名思义，就是在交错轴下使用的斜齿齿轮。主要使用在轻负荷的搬运装置上。装配方法：交错轴齿轮类型：交错轴斜齿轮使用产品：SN2.5-10RPN2.5-10R齿数比：1质量：约1 KHK GCU搜索详细内容请登陆网站查看。Aluminum-Bronze Screw Gears容许转矩(Nm)容许转矩(kgfm)侧隙(mm)质量(kg)产品型号弯曲强度齿面强度弯曲强度齿面强度0.310.0320.080.180.029AN1-13RAN1-13L0.480.0490.080.180.042AN1-15RAN1-15L0.480.0490.080.200.046AN1.5-10RAN1.5-10L1.030.10 0.100.220.085AN1.5-13RAN1.5-13L1.550.160.100.220.11AN1.5-15RAN1.5-15L1.10 0.110.100.220.11AN2-10RAN2-10L2.360.240.120.260.21AN2-13RAN2-13L3.560.360.120.260.29AN2-15RAN2-15L2.110.220.120.240.20AN2.5-10RAN2.5-10L4.470.460.140.280.34AN2.5-13RAN2.5-13L6.720.690.140.280.47AN2.5-15RAN2.5-15L3.560.360.120.260.34AN3-10RAN3-10L7.510.770.140.320.57AN3-13RAN3-13L11.3 1.150.140.320.77AN3-15RAN3-15L8.070.820.160.340.70AN4-10RAN4-10L16.9 1.720.180.381.28AN4-13RAN4-13L25.1 2.560.180.381.75AN4-15RAN4-15L追加工注意事项 对产品做追加工前,请首先阅读第 36 页的追加工注意事项,注意安全。本公司的齿轮工房承接追加工业务。请避免对齿轮的齿宽做消减加工。齿宽减小将对齿轮的精度及强度产生影响。AN 504斜齿齿轮齿 条正齿轮内齿轮齿条小齿轮等径锥齿轮锥齿轮交错斜齿轮蜗杆蜗轮齿轮箱其他产品504塑料交错轴斜齿轮(螺旋齿轮)模数 1.5、2、2.5、3PNGABCDEFS1共 通 规 格精 度 等 级JIS N 级(JIS B 1702-1:1998)旧 JIS 级(JIS B 1702:1976齿轮基准面法面齿形 全齿高齿法向压力角20螺旋角 45材料 MC901热处理 产品型号模数齿数螺旋方向形状孔径轮毂径分度圆直径齿顶圆直径齿宽轮毂长全长ABCDEFGPN1.5-10RPN1.5-10Lm1.510RLS161621.2124.21151025PN1.5-13RPN1.5-13L13RLS182327.5830.58151025PN1.5-15RPN1.5-15L15RLS182531.8234.82151025PN1.5-20RPN1.5-20L20RLS1103042.4345.43151025PN2-10RPN2-10Lm210RLS1102228.2832.28201535PN2-13RPN2-13L13RLS1103036.7740.77201535PN2-15RPN2-15L15RLS1103542.4346.43201535PN2-20RPN2-20L20RLS1124556.5760.57201535PN2.5-10RPN2.5-10Lm2.510RLS1102635.3640.36221638PN2.5-13RPN2.5-13L13RLS1123545.9650.96221638PN2.5-15RPN2.5-15L15RLS1124053.0358.03221638PN2.5-20RPN2.5-20L20RLS1126070.7175.71221638PN3-10RPN3-10Lm310RLS1123442.4348.43251843PN3-13RPN3-13L13RLS1154555.1561.15251843PN3-15RPN3-15L15RLS1155063.6469.64251843PN3-20RPN3-20L20RLS1156084.8590.85251843产品特性注意事项 塑料齿轮受温度及湿度的影响材料产生伸缩,孔径(生产时 H8)、分度圆直径、侧隙等尺寸发生变化。选择时请参考齿轮技术资料的塑料齿轮的设计(693 页)。相同材料的交错轴斜齿轮配合使用时,有产生磨损及胶合的可能性,我们推荐选择不同材质的齿轮配对使用。容许转矩数值是在任意使用条件下计算的参考值。详细内容请参考第 495 页。侧隙是同型号齿轮在理论值下组装配套时的法线方向侧隙。在交错轴(螺旋齿轮)使用时,相同螺旋方向(右旋和右旋或左旋和左旋)的齿轮配对,平行轴(斜齿齿轮)使用时,不同螺旋方向(右旋和左旋)的齿轮配对。详细说明请参考第 494 页。本产品的精度相当与表记精度。除 MC 尼龙制产品外，我们还通过定制方式承接耐磨性能优异的超高分子聚乙烯树脂（U-PE）制齿轮、所以性能都非常优异的聚醚 乙醚 酮(PEEK)树脂制齿轮。定做数量从一起步。关于报价及订货详情请看第 12 页的介绍。505斜齿齿轮齿 条正齿轮内齿轮齿条小齿轮等径锥齿轮锥齿轮交错斜齿轮蜗杆蜗轮齿轮箱其他产品505新产品的综合介绍请阅览第 2、第 3 页!GCU-N 交错斜齿轮组合套件交错轴斜齿轮、顾名思义，就是在交错轴下使用的斜齿齿轮。主要使用在轻负荷的搬运装置上。装配方法：交错轴齿轮类型：交错轴斜齿轮使用产品：SN2.5-10RPN2.5-10R齿数比：1质量：约1 KHK GCU搜索详细内容请登陆网站查看。Plastic Screw Gears容许转矩(Nm)容许转矩(kgfm)侧隙(mm)质量(kg)产品型号弯曲强度齿面强度弯曲强度齿面强度0.290.029 00.380.0077PN1.5-10RPN1.5-10L0.620.063 00.380.014PN1.5-13RPN1.5-13L0.930.095 00.380.018PN1.5-15RPN1.5-15L2.140.2200.380.031PN1.5-20RPN1.5-20L0.660.068 00.420.018PN2-10RPN2-10L1.420.1400.420.034PN2-13RPN2-13L2.140.2200.420.046PN2-15RPN2-15L4.840.4900.440.081PN2-20RPN2-20L1.270.1300.440.031PN2.5-10RPN2.5-10L2.680.2700.440.055PN2.5-13RPN2.5-13L4.030.4100.460.075PN2.5-15RPN2.5-15L9.070.9200.460.15PN2.5-20RPN2.5-20L2.140.2200.520.054PN3-10RPN3-10L4.510.4600.540.094PN3-13RPN3-13L6.750.6900.540.12PN3-15RPN3-15L15.0 1.5300.540.21PN3-20RPN3-20L追加工注意事项 对产品做追加工前,请首先阅读第 36 页的追加工注意事项,注意安全。本公司的齿轮工房承接追加工业务。请避免对齿轮的齿宽做消减加工。齿宽减小将对齿轮的精度及强度产生影响。塑料齿轮是容易受温度及湿度影响的产品。加工中与加工后的尺寸会产生变化,请多加注意。PN
