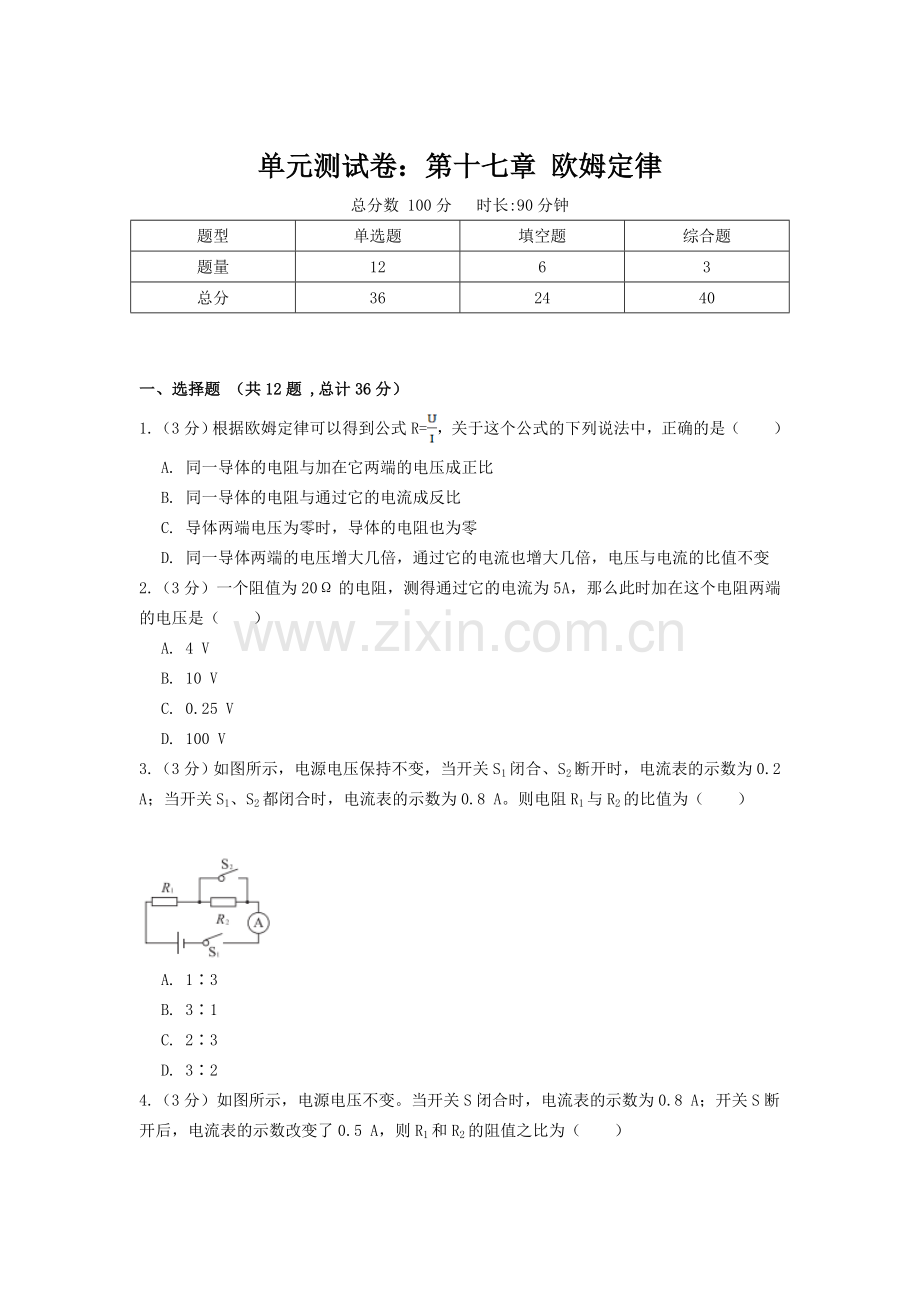

单元测试卷：第十七章 欧姆定律
总分数 100分 时长:90分钟
题型
单选题
填空题
综合题
题量
12
6
3
总分
36
24
40

一、选择题 （共12题 ,总计36分）
1.（3分）根据欧姆定律可以得到公式R=，关于这个公式的下列说法中，正确的是（　　）
A. 同一导体的电阻与加在它两端的电压成正比
B. 同一导体的电阻与通过它的电流成反比
C. 导体两端电压为零时，导体的电阻也为零
D. 同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变
2.（3分）一个阻值为20 Ω的电阻，测得通过它的电流为5 A，那么此时加在这个电阻两端的电压是（　　）
A. 4 V
B. 10 V
C. 0.25 V
D. 100 V
3.（3分）如图所示，电源电压保持不变，当开关S1闭合、S2断开时，电流表的示数为0.2 A；当开关S1、S2都闭合时，电流表的示数为0.8 A。则电阻R1与R2的比值为（　　）

A. 1∶3
B. 3∶1
C. 2∶3
D. 3∶2

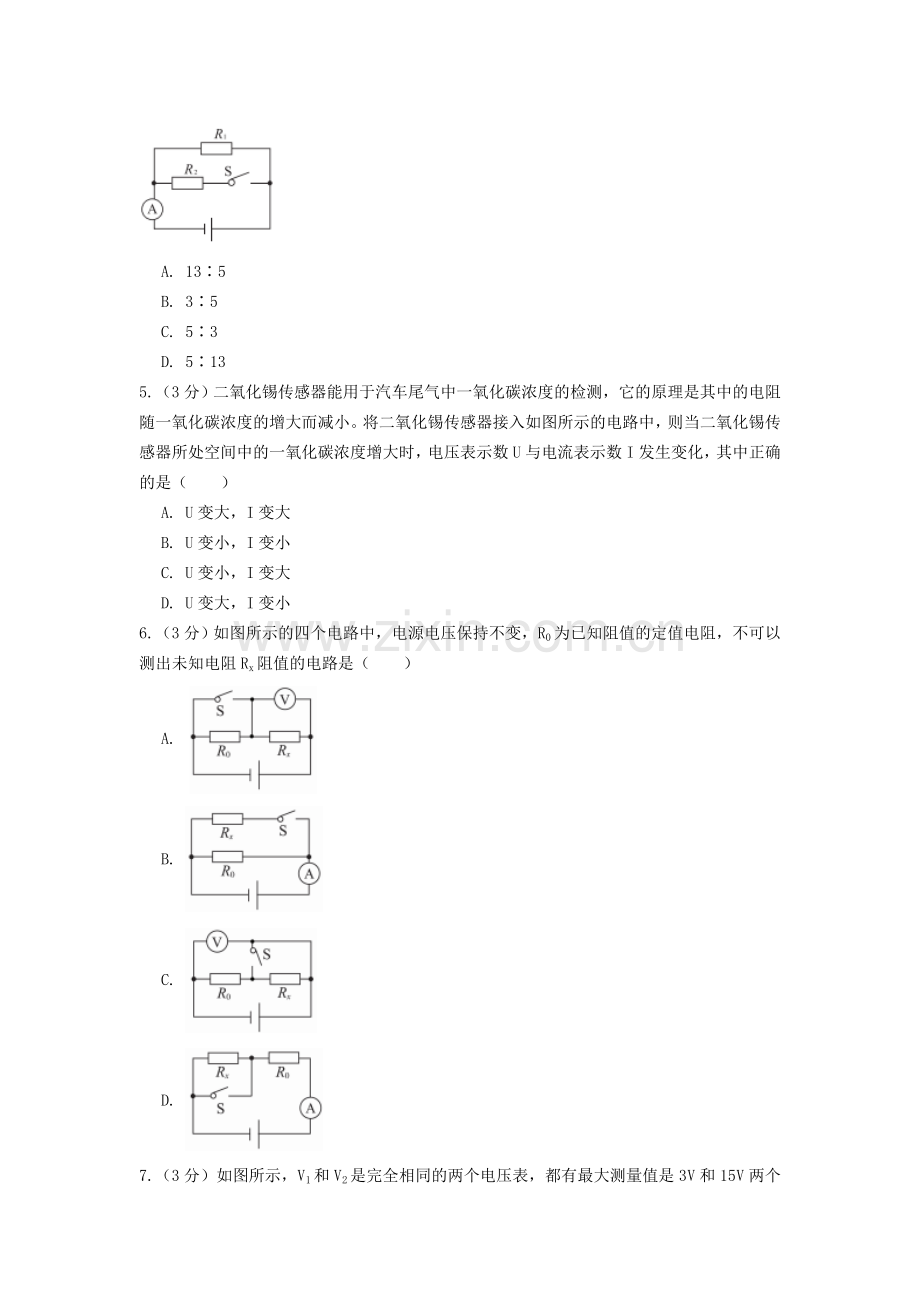

4.（3分）如图所示，电源电压不变。当开关S闭合时，电流表的示数为0.8 A；开关S断开后，电流表的示数改变了0.5 A，则R1和R2的阻值之比为（　　）

A. 13∶5
B. 3∶5
C. 5∶3
D. 5∶13
5.（3分）二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小。将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（　　）
A. U变大，I变大
B. U变小，I变小
C. U变小，I变大
D. U变大，I变小
6.（3分）如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不可以测出未知电阻Rx阻值的电路是（　　）
A.
B.
C.
D.
7.（3分）如图所示，V1和V2是完全相同的两个电压表，都有最大测量值是3 V和15 V两个量程，闭合开关后，发现两个电压表指针的偏转角度相同，则（　　）

A. R1∶R2=1∶4
B. R1∶R2=4∶1
C. R1∶R2=1∶5
D. R1∶R2=5∶1
8.（3分）如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（　　）

A. 电流表A1示数变小，电压表V示数变小
B. 电流表A2示数变大，电压表V示数变大
C. 电压表V示数与电流表A1示数比值不变
D. 电压表V示数与电流表A2示数比值不变
9.（3分）一只电阻两端的电压从2 V增加到2.8 V时，通过该电阻的电流增加了0.1 A，则该电阻的阻值为（　　）
A.  8 Ω
B. 20 Ω
C. 28 Ω
D. 无法判断
10.（3分）如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。当闭合开关S，压力F增大时，电流表与电压表的示数变化情况是（　　）

A. 电流表的示数变大，电压表的示数变小
B. 电流表的示数变小，电压表的示数变大
C. 电流表、电压表的示数都变大
D. 电流表、电压表的示数都变小
11.（3分）如图，电源电压恒定，电阻R1=10 Ω，R2=15 Ω，R阻值一定但未知，当单刀双掷开关S掷向a（同时与b断开）时，电压表示数为2.0 V，若掷向b（同时与a断开）时，电压表示数可能为（　　）

A. 3.0 V
B. 2.5 V
C. 2.0 V
D. 1.5 V
12.（3分）如图所示的电路中，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20 Ω。当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是  （　　）

A. 电压表的示数减小
B. 电压表示数与电流表示数的比值不变
C. 当滑片移动中点时，电压表示数为2 V
D. 当滑片移到a端时，电流表示数为0.2 A

二、填空题 （共6题 ,总计24分）
13.（4分）一个电阻为6 Ω的用电器接在电压为36 V的电源上，若通过用电器的电流不得超过4 A，至少应____1____联接入一个____2____Ω的电阻。
14.（4分）小刚学习了“欧姆定律”之后，为了了解铅笔芯电阻的大小，他在一支铅笔芯两端加了3 V 电压，测出通过铅笔芯的电流是150 mA，则该铅笔芯电阻为____1____Ω；若加在这支铅笔芯两端的电压增加到6 V时，通过它的电流又是____2____mA。
15.（4分）一个2 Ω的电阻和一个3 Ω的电阻串联，已知2 Ω的电阻两端的电压是1 V，则3 Ω的电阻两端的电压是____1____V，串联电路中的总电流是____2____A。
16.（2分）现有两只电阻，分别标有“10 Ω　1 A”和“15 Ω　0.6 A”的字样，若将它们串联起来使用，两端允许加的最大电压是____1____V。
17.（6分）在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U-I坐标中描绘了相对应的坐标点，如图乙所示，电源电压是____1____，电阻R1的阻值是____2____，电阻R2的阻值是____3____。

18.（4分）如图所示，电压U恒定为8 V，R1=12 Ω。滑动变阻器的滑片P从一端滑到另一端的过程中，电压表的示数从3 V变到6 V，则R2的阻值为____1____Ω，滑动变阻器的最大阻值为____2____Ω。

三、实验探究题 （共2题 ,总计22分）
19.（10分）如图乙，用盐水和两种不同金属自制的电池，其电压为1 V左右，铜片为正极，铝片为负极。为准确测量该电池的电压，某同学设计出甲图电路，R1、R2为阻值已知的定值电阻（它们的阻值都在5 Ω至10 Ω之间）。

(1)(5分)用笔画线代替导线，按甲图的设计思路在乙图中将实物连成电路。
(2)(5分)设计一个实验数据记录处理表，要求体现操作方案，测两次电压，再取平均。
20.（12分）用伏安法测电阻的实验中，某同学连接了如图所示的电路（电路元件完好，接线柱接线牢固）。

(1)(3分)在未检查电路连线是否正确的情况下，闭合开关，调节滑动变阻器滑片，电流表示数将____1____，电压表示数将____2____。（填“发生变化”或“保持不变”）
(2)(3分)检查电路，发现有一处连接错误，请指出连接错误的导线是____1____（填“a”“b”“c”或“d”）。
(3)(3分)纠正错误后，闭合开关，测得几组数据如下表。第3次实验时电流表示数如图所示，电流表的示数为____1____A，待测电阻值为____2____Ω。

实验次数
1
2
3
电压/V
1.5
2.1
2.8
电流/A
0.1
0.14

(4)(3分)接下来将定值电阻换成小灯泡接入电路，闭合开关后，小灯泡不亮，电流表无示数，电压表示数接近电源电压，出现这种故障的原因可能是____1____。

四、综合题 （共1题 ,总计18分）
21.（18分）为锻炼身体，小明利用所学物理知识设计了一个电子拉力计，图甲是原理图。硬质弹簧右端和金属滑片P固定在一起（弹簧的电阻不计，P与R1间的摩擦不计）。定值电阻R0=5 Ω，ab是一根长为5 cm的均匀电阻丝，阻值Rab=25 Ω，电源电压U=3.0 V，电流表的量程为0~0.6 A，当不拉拉环时，金属滑片P刚好处于a端。已知该弹簧伸长的长度ΔL与所受拉力F间的关系如图乙所示。

(1)(6分)小明在电路中连入R0的目的是____1____。
(2)(6分)小明将电流表的表盘改为拉力计的表盘，当不拉拉环时，拉力计表盘上的零刻度应标在电流表表盘的____1____A处。
(3)(6分)通过计算说明，电流表表盘的0.6 A处应标多少？

单元测试卷：第十七章 欧姆定律
参考答案与试题解析

一、选择题 （共12题 ,总计36分）
1.（3分）根据欧姆定律可以得到公式R=，关于这个公式的下列说法中，正确的是（　　）
A. 同一导体的电阻与加在它两端的电压成正比
B. 同一导体的电阻与通过它的电流成反比
C. 导体两端电压为零时，导体的电阻也为零
D. 同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变
【解析】略
【答案】D
2.（3分）一个阻值为20 Ω的电阻，测得通过它的电流为5 A，那么此时加在这个电阻两端的电压是（　　）
A. 4 V
B. 10 V
C. 0.25 V
D. 100 V
【解析】略
【答案】C
3.（3分）如图所示，电源电压保持不变，当开关S1闭合、S2断开时，电流表的示数为0.2 A；当开关S1、S2都闭合时，电流表的示数为0.8 A。则电阻R1与R2的比值为（　　）

A. 1∶3
B. 3∶1
C. 2∶3
D. 3∶2
【解析】略
【答案】A
4.（3分）如图所示，电源电压不变。当开关S闭合时，电流表的示数为0.8 A；开关S断开后，电流表的示数改变了0.5 A，则R1和R2的阻值之比为（　　）

A. 13∶5
B. 3∶5
C. 5∶3
D. 5∶13
【解析】略
【答案】B
5.（3分）二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小。将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（　　）
A. U变大，I变大
B. U变小，I变小
C. U变小，I变大
D. U变大，I变小
【解析】略
【答案】A
6.（3分）如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不可以测出未知电阻Rx阻值的电路是（　　）
A.
B.
C.
D.
【解析】略
【答案】C
7.（3分）如图所示，V1和V2是完全相同的两个电压表，都有最大测量值是3 V和15 V两个量程，闭合开关后，发现两个电压表指针的偏转角度相同，则（　　）

A. R1∶R2=1∶4
B. R1∶R2=4∶1
C. R1∶R2=1∶5
D. R1∶R2=5∶1
【解析】略
【答案】C
8.（3分）如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（　　）

A. 电流表A1示数变小，电压表V示数变小
B. 电流表A2示数变大，电压表V示数变大
C. 电压表V示数与电流表A1示数比值不变
D. 电压表V示数与电流表A2示数比值不变
【解析】略
【答案】A
9.（3分）一只电阻两端的电压从2 V增加到2.8 V时，通过该电阻的电流增加了0.1 A，则该电阻的阻值为（　　）
A.  8 Ω
B. 20 Ω
C. 28 Ω
D. 无法判断
【解析】略
【答案】A
10.（3分）如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。当闭合开关S，压力F增大时，电流表与电压表的示数变化情况是（　　）

A. 电流表的示数变大，电压表的示数变小
B. 电流表的示数变小，电压表的示数变大
C. 电流表、电压表的示数都变大
D. 电流表、电压表的示数都变小
【解析】略
【答案】A
11.（3分）如图，电源电压恒定，电阻R1=10 Ω，R2=15 Ω，R阻值一定但未知，当单刀双掷开关S掷向a（同时与b断开）时，电压表示数为2.0 V，若掷向b（同时与a断开）时，电压表示数可能为（　　）

A. 3.0 V
B. 2.5 V
C. 2.0 V
D. 1.5 V
【解析】略
【答案】A
12.（3分）如图所示的电路中，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20 Ω。当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是  （　　）

A. 电压表的示数减小
B. 电压表示数与电流表示数的比值不变
C. 当滑片移动中点时，电压表示数为2 V
D. 当滑片移到a端时，电流表示数为0.2 A
【解析】略
【答案】B

二、填空题 （共6题 ,总计24分）
13.（4分）一个电阻为6 Ω的用电器接在电压为36 V的电源上，若通过用电器的电流不得超过4 A，至少应____1____联接入一个____2____Ω的电阻。
【解析】略
【答案】串
3
14.（4分）小刚学习了“欧姆定律”之后，为了了解铅笔芯电阻的大小，他在一支铅笔芯两端加了3 V 电压，测出通过铅笔芯的电流是150 mA，则该铅笔芯电阻为____1____Ω；若加在这支铅笔芯两端的电压增加到6 V时，通过它的电流又是____2____mA。
【解析】略
【答案】20
300
15.（4分）一个2 Ω的电阻和一个3 Ω的电阻串联，已知2 Ω的电阻两端的电压是1 V，则3 Ω的电阻两端的电压是____1____V，串联电路中的总电流是____2____A。
【解析】略
【答案】1.5
0.5
16.（2分）现有两只电阻，分别标有“10 Ω　1 A”和“15 Ω　0.6 A”的字样，若将它们串联起来使用，两端允许加的最大电压是____1____V。
【解析】略
【答案】15
17.（6分）在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U-I坐标中描绘了相对应的坐标点，如图乙所示，电源电压是____1____，电阻R1的阻值是____2____，电阻R2的阻值是____3____。

【解析】略
【答案】6 V
10 Ω
20 Ω
18.（4分）如图所示，电压U恒定为8 V，R1=12 Ω。滑动变阻器的滑片P从一端滑到另一端的过程中，电压表的示数从3 V变到6 V，则R2的阻值为____1____Ω，滑动变阻器的最大阻值为____2____Ω。

【解析】略
【答案】4
16

三、实验探究题 （共2题 ,总计22分）
19.（10分）如图乙，用盐水和两种不同金属自制的电池，其电压为1 V左右，铜片为正极，铝片为负极。为准确测量该电池的电压，某同学设计出甲图电路，R1、R2为阻值已知的定值电阻（它们的阻值都在5 Ω至10 Ω之间）。

(1)(5分)用笔画线代替导线，按甲图的设计思路在乙图中将实物连成电路。
(2)(5分)设计一个实验数据记录处理表，要求体现操作方案，测两次电压，再取平均。
【解析】
(1)略
(2)略
【答案】
(1)如图所示

(2)如下表所示：

记录、处理操作
电流
读数In/A
电压
Un（InRn）/V
电压平均值
    =（）/V
S1闭合S2断开

S1断开S2闭合

20.（12分）用伏安法测电阻的实验中，某同学连接了如图所示的电路（电路元件完好，接线柱接线牢固）。

(1)(3分)在未检查电路连线是否正确的情况下，闭合开关，调节滑动变阻器滑片，电流表示数将____1____，电压表示数将____2____。（填“发生变化”或“保持不变”）
(2)(3分)检查电路，发现有一处连接错误，请指出连接错误的导线是____1____（填“a”“b”“c”或“d”）。
(3)(3分)纠正错误后，闭合开关，测得几组数据如下表。第3次实验时电流表示数如图所示，电流表的示数为____1____A，待测电阻值为____2____Ω。

实验次数
1
2
3
电压/V
1.5
2.1
2.8
电流/A
0.1
0.14

(4)(3分)接下来将定值电阻换成小灯泡接入电路，闭合开关后，小灯泡不亮，电流表无示数，电压表示数接近电源电压，出现这种故障的原因可能是____1____。
【解析】
(1)略
(2)略
(3)略
(4)略
【答案】
(1)发生变化
保持不变
(2)d
(3)0.18
15
(4)小灯泡处发生断路（或：小灯泡灯丝断了）

四、综合题 （共1题 ,总计18分）
21.（18分）为锻炼身体，小明利用所学物理知识设计了一个电子拉力计，图甲是原理图。硬质弹簧右端和金属滑片P固定在一起（弹簧的电阻不计，P与R1间的摩擦不计）。定值电阻R0=5 Ω，ab是一根长为5 cm的均匀电阻丝，阻值Rab=25 Ω，电源电压U=3.0 V，电流表的量程为0~0.6 A，当不拉拉环时，金属滑片P刚好处于a端。已知该弹簧伸长的长度ΔL与所受拉力F间的关系如图乙所示。

(1)(6分)小明在电路中连入R0的目的是____1____。
(2)(6分)小明将电流表的表盘改为拉力计的表盘，当不拉拉环时，拉力计表盘上的零刻度应标在电流表表盘的____1____A处。
(3)(6分)通过计算说明，电流表表盘的0.6 A处应标多少？
【解析】
(1)略
(2)略
(3)略
【答案】
(1)防止电流过大而烧坏电流表（或：保护电路）
(2)0.1
(3)当电流为0.6 A时，变阻器连入电路中的电阻：R1=R总-R0=-R0=-5 Ω=0 Ω，电阻丝长度的改变量为5 cm，由图象可知拉力F=250 N。所以电流表表盘0.6 A处应标250 N。
