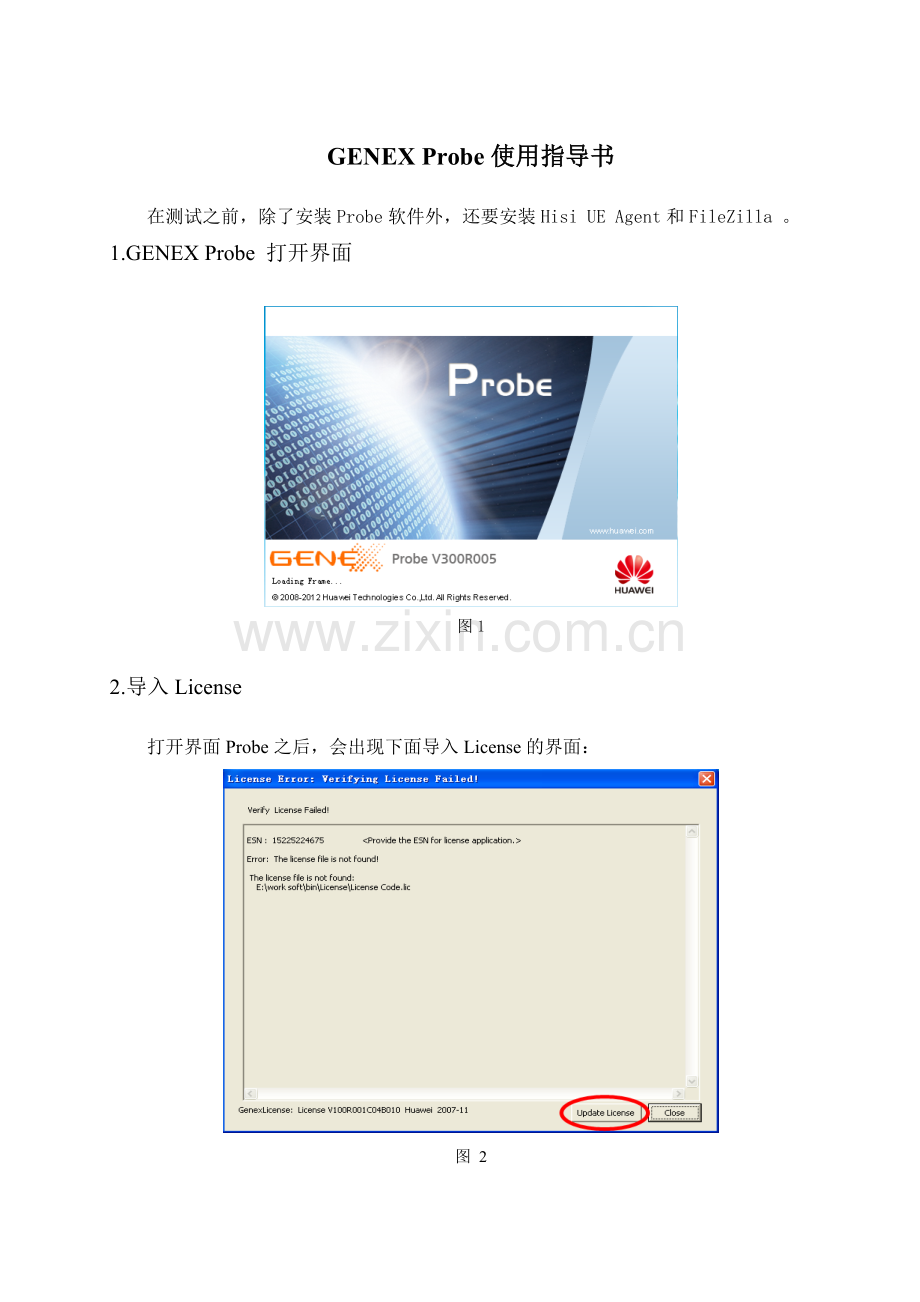

GENEX Probe使用指导书

在测试之前，除了安装Probe软件外，还要安装Hisi UE Agent和FileZilla 。
1.GENEX Probe 打开界面

图1

2.导入License

打开界面Probe之后，会出现下面导入License的界面：

图 2
点击update License 按钮，进行License导入，将license文件的名字改为license Code.lic ,将它放在probe安装文件夹目录下的bin文件夹中，新建一个文件夹，命名为License,把License文件放在这个文件家里面。这样，就可以导入这个License了。
如果没有License，可以点击close ，利用Probe软件看测试的log ，但是不能测试。
进入软件后会是图3的所示一样：

图 3

3.导入工参

图 4
加入工参开始就是Configuration→Engineering Parameter Management ,点击Engineering Parameter Management 按钮后，会出现图5所示的窗口。

图 5
按照图中标示出的数字顺序，可以很清晰的看清楚操作的顺序。按照1→2→3→4的顺序操作之后，点击Next按钮，进入下一步，如图6所示。（注：System选项一定要选LTE）

图 6

对于sheet的选择，一定要选Engineering Parameters ,选完sheet ，会出现图7中的情景，按照数字的顺序进行操作即可。数字1的部分要双击才能出现Match Data 。

图 7
点击Finish 完成后，工参导入成功，如图8所示：

图 8
工参导入成功，下一步就是连接设备，这里有一个注意的一点：工参导入和连接设备没有先后顺序，顺序没有影响。
点击地图，把工参显示在地图上面，如图9所示：

图 9

4 连接设备

第一步：打开海狮的软件，把测试设备插在电脑上，等Hisi UE Agent软件显示设备已经连接的时候，开始对设备进行IP的设置和连接。
第二步：设置IP和连接设备。利用电脑“运行”进行cmd→ipconfig 。也就是在出现的黑框中输入命令ipconfig ，这样机器的IP就出现了。

图 10

图 11
点击工具栏里面的Device Configure按钮，设置设备的型号和IP 。目前使用的设备型号是HUAWEI E5776 ,同时设置设备的IP。设置完毕，点击OK 。

图 12
第三步：连接GPS 。右键“我的电脑”→属性→设备管理器→端口，出现如图13所示，显示GPS端口的地方就是标红的地方。

图 13
双击GPS后面的空白部分，会出现ADD Divice ，选中GPS ，还有NMEA ，点击Next 。

图 14
再次双击GPS后面的空白部分，稍等一会，马上弹出Device Configure 窗口。通过上面查到的GPS的端口，设置GPS的端口，设置完，点击OK 。

图 15

5 工程的建立
在测试的时候，要打开的有：地图、DL MCS 、Throughout 、Radio Parameters 这四项，需要看数据。如图16所示。

图 16
在开始测试之前，一定要提前打开FileZilla 软件，这个软件负责的就是上传和下载数据业务。
这样就可以开始测试录log了，点击左侧工具栏里面的control ,点击Start/Stop Record 按钮，开始录log 。如图17所示：

图 17
点完之后，会出现一个让你设置log存储位置的窗口，设置log存放的位置。如图18所示：

图 18
想要停止录，保存log的时候，也按这个按钮。
