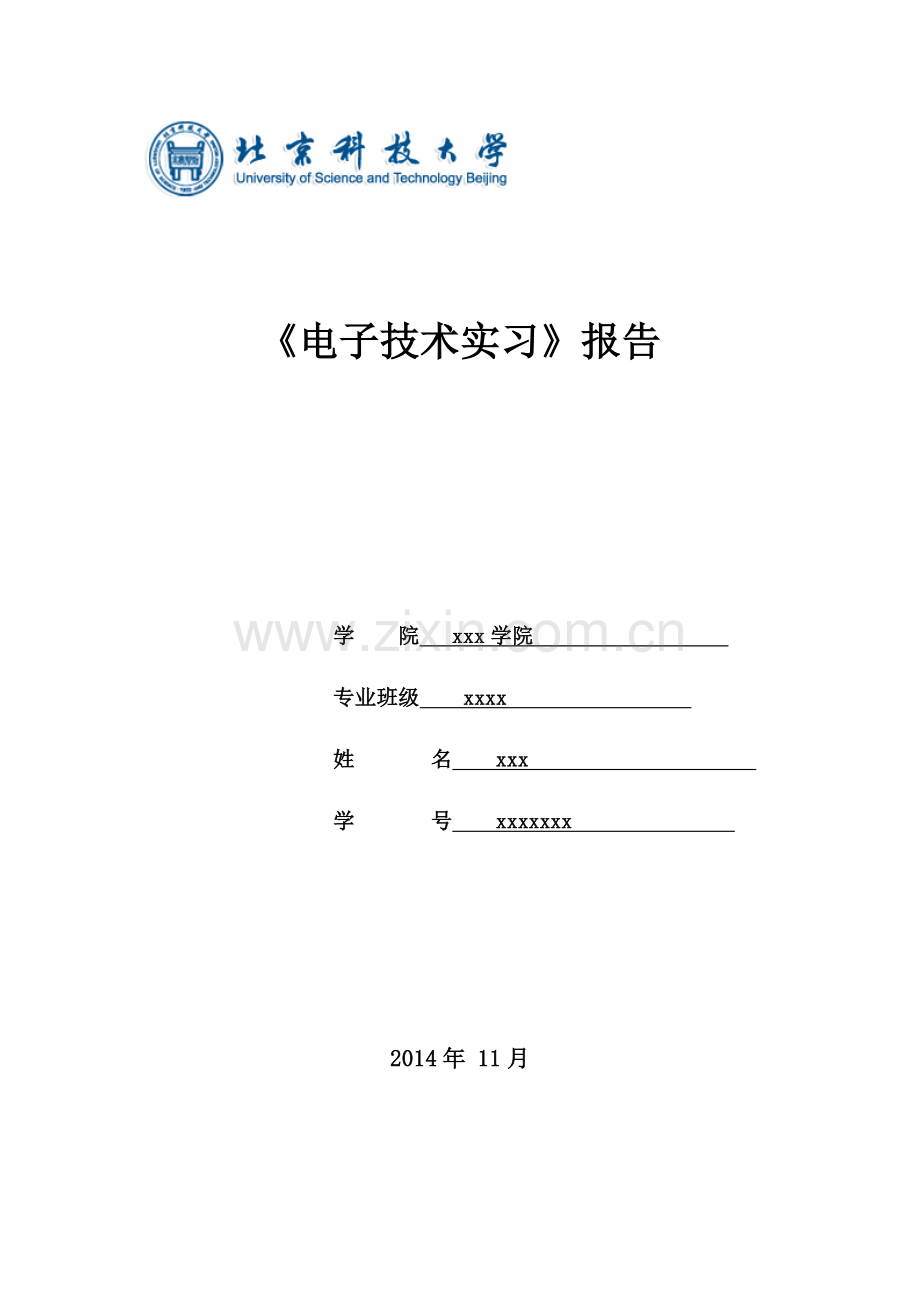

《电子技术实习》报告

学 院 xxx学院
专业班级  xxxx
姓    名  xxx
学    号  xxxxxxx

2014年 11月

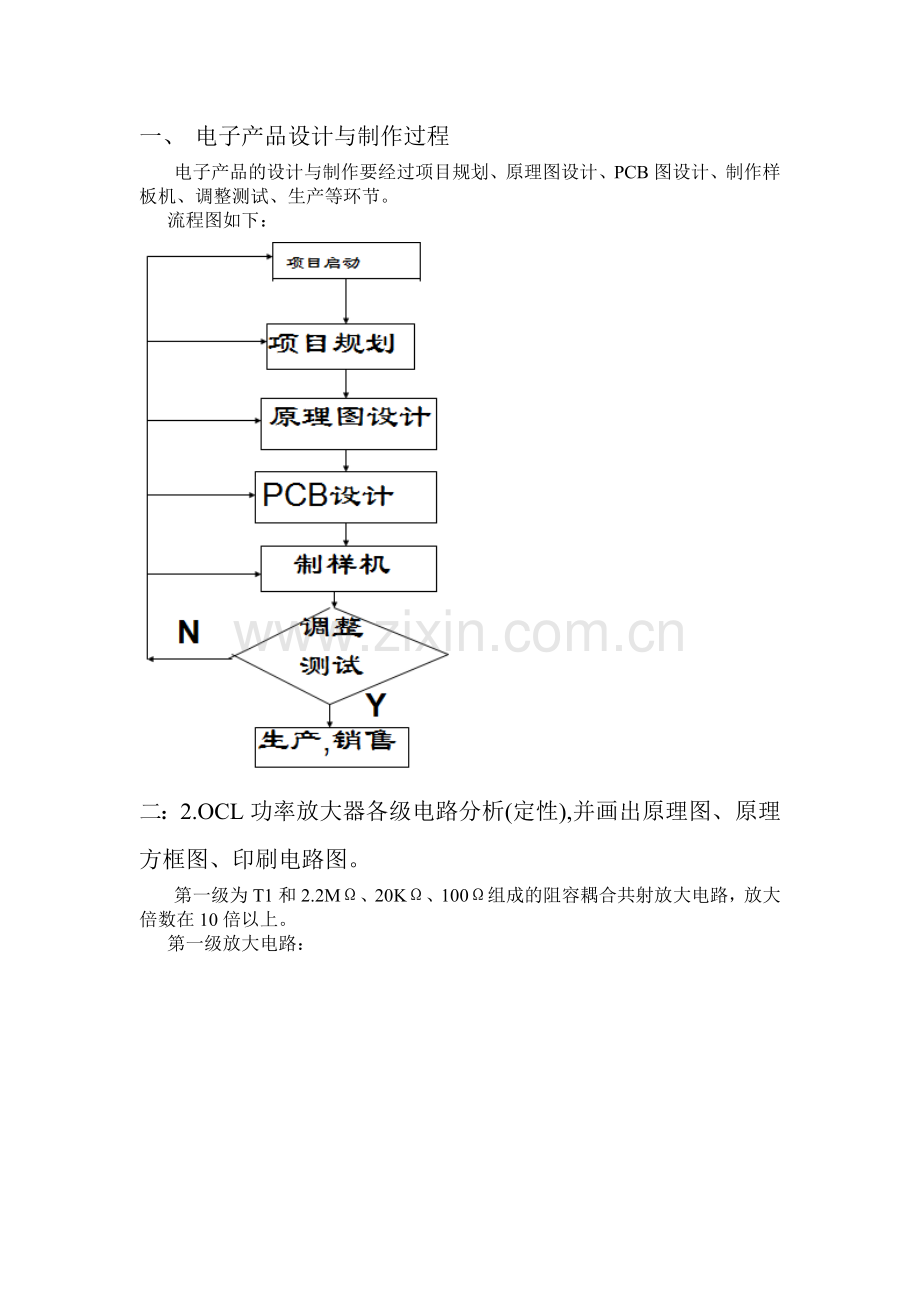

一、 电子产品设计与制作过程
电子产品的设计与制作要经过项目规划、原理图设计、PCB图设计、制作样板机、调整测试、生产等环节。
流程图如下：

二：2.OCL功率放大器各级电路分析(定性),并画出原理图、原理方框图、印刷电路图。
第一级为T1和2.2MΩ、20KΩ、100Ω组成的阻容耦合共射放大电路，放大倍数在10倍以上。
第一级放大电路：

第二级放大电路为三极管9012组成的，放大倍数在10倍以上。
第二级放大电路：

经过这两级放大电路放大之后，有100倍以上的放大倍数，然后，通过电位器的调节，引入后面运算放大器的输入端。
第三级由运算放大器和4.7kΩ、220kΩ组成的负反馈放大电路，完成电压的放大。
第三级放大电路：

第四级是乙类互补输出电路；使用此电路可以克服电路中产生的交越失真。
第四级：

功率放大器原理图：

功率放大器原理图（软件设计版）：

原理方框图：

PNP型共射放大电路
阻容耦合共射放大电路

输入

乙类互补输出级电路
741运算放大器负反馈放大电路

输出

印刷电路图：

三、实习的收获
本次实习制作功率放大器，我的收获很多，我认为这次实习不仅锻炼了我的动手能力，并且在实践中我更好的理解了一些相关的理论知识，也意识到了一些在产品制作中应该注意的一些细节。
在开始设计印刷电路图的时候，应该先全局规划一下各个元器件的摆放位置，避免再设计的最后因元器件无位置摆放而导致设计失败；其次要注意芯片和草帽管的正反位置，避免在整个设计中因个别元器件的错误而导致产品的失败；最后，在设计完印刷电路图时应该再仔细的检查一下，避免一些因元器件位置、管脚的正负等原因引起的错误。
在打孔阶段，要注意不同的管脚的孔的尺寸不一样，应找到相应的钻头来打孔。
在腐蚀阶段，要使用油性笔来图铜板，确保不会有多余的铜被腐蚀掉；在腐蚀后应用刻刀进行修板，保证不会出现短路的情况；
在焊接阶段，应使焊点尽量饱满并且不要出现接触不良的现象；在调试阶段，应注意正负12v的接法，一定不能接反。
总的来说，我认为这次实习对产品从设计到做出实物是很有益处的，我从一些失败中得到了经验，并且知道了在产品从设计到制作过程中应该注意的一些细节问题。
四、用指针式万用表如何判断NPN管的B、C、E极。
测试时将万用表的档位拨到电阻Rx1K档位，由万用表的等效电路图可知黑表笔连接表内电池正极，红表笔连接电池负极。
将黑表笔放到假设的B极上，将红表笔接到其余两个表笔上，如果万用表指针有明显偏转则证明假设正确，否则，测试其他管脚；指针万能表的两支笔，分别接基极以外的两个脚，记住这时指针的位置，然后将黑表笔和基极之间联通，此时指针会上升，交换两只脚，再测试一次，指针上升大的时候，黑笔接的就是集电极。剩下的一个管脚为发射极。
四 思考题
1、 R（220kΩ）的作用？
答：220kΩ电阻、4、7kΩ电阻和741芯片组成负反馈放大电路，主要完成电压的放大，（u0-ui）/220kΩ=ui/4.7kΩ，推出放大倍数约为47.8倍。电阻在这一级放大电路中的作用是设置静态工作点，使电路在不是真的情况下达到最理想放大效果。
2、 C1和C2的作用？
答：C1的作用是起到阻容耦合的作用，隔离直流信号，使相邻两级放大电路的静态工作点相互独立。
C2的作用是滤波，去除电路中的高频信号的干扰，使放大器可以正常工作。
3、 三极管放大的必要条件和放大作用。
答：三极管放大的必要条件：发射结正偏，集电结反偏。
三极管放大的作用：将基极原本较微弱的电流信号放大成较大的电流信号，并且在发射极输出。
4、 如何使用信号发生器、示波器、毫伏表、负载测试OCL电路的输出功率（画出方框图）？
答：

示波器与输出端相连，观察输出电压幅值、均值
连接+12v、-12v和地线
信号发生器发出幅值、频率一定的信号并与电路输入相连。

通过信号发生器得到输入电流
用毫伏表测出负载上输出电压
比较示波器和信号发生器的电压，得出放大倍数

用输入电流乘以放大倍数再乘以输出电压得到OCL放大电路输出功率
