实验力学II之建筑结构试验1-2.ppt

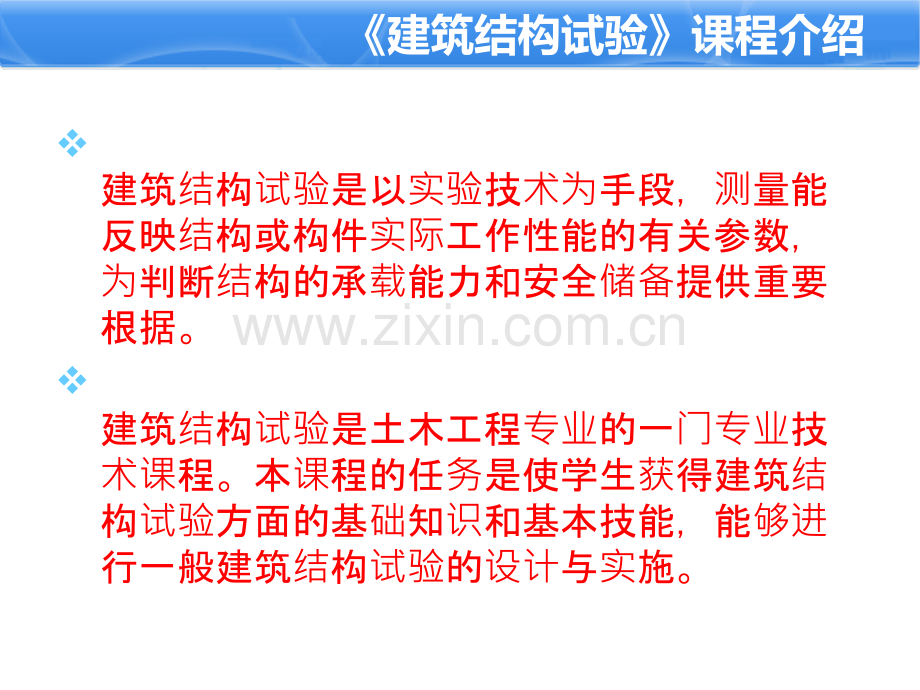

实验力学II之建筑结构试验主 讲：赵卫E-mail： Tel：[phone] (理工楼502-1)13025105621建筑结构试验课程介绍v 建筑结构试验是以实验技术为手段，测量能反映结构或构件实际工作性能的有关参数，为判断结构的承载能力和安全储备提供重要根据。v 建筑结构试验是土木工程专业的一门专业技术课程。本课程的任务是使学生获得建筑结构试验方面的基础知识和基本技能，能够进行一般建筑结构试验的设计与实施。课时安排v第一章 结构试验概述(2课时)v第三章 结构试验的荷载设备(2课时)v第四章 结构试验的数据采集和测量仪器(2课时)v第二章 结构试验设计(4课时)v第五章 结构单调加载静力试验(2课时)v第六章 结构低周反复静力加载试验(2课时)v第九章 结构试验现场检测技术(2课时)v第十章 结构试验的数据处理(2课时)第一章 结构试验概述结构试验与理论分析的关系v作为一门试验科学，目的是对结构物的受力性能作出评价，并为验证和发展计算理论提供依据;v当计算理论比较完善，足以分析结构物的受力特性时，则无须进行结构试验;结构试验与理论分析的关系v当计算理论有待完善或分析对象为新材料、新工艺或新型结构时，则需要进行结构试验。u如结构的弹性内力计算与塑性承载力设计方法、长期性能、耐久性等v简支受弯梁试验:(著名的路标试验)v研究简支受弯梁截面应力分布简支受弯梁试验:(:(路标试验)v 17世纪初，伽利略提出截面应力均匀分布;v 17世纪中，有人将其修正为三角形分布;v 1713年，巴朗(法国)提出正确的应力分布型式，v 但未能进行试验验证;v 1767年，容格密理(法国)提出路标试验;v 1821年，拿维叶(法国科学院院士)推导了受弯构v 件应力分布的计算公式;v 1850年，阿莫历思(法国科学院院士)完成了试验v 验证。结构试验在我国的发展历史v 解放前，结构试验在我国几乎是空白;v 1953年，长春市25.3m输电塔原型检验性试验;v 1957年，武汉长江大桥静载和动载试验;v 1959年，北京火车站35m X 35m双曲薄壳静力试验;v 70年代后，上海体育馆、南京五台山体育馆网架模型v 试验;v 1977年，“建筑结构测试技术的研究”八年规划;v 上世纪80年代以来，随着大型高精度试验装置和数采v 系统的应用，标志着我国结构试验达到一个新水平。结构试验的发展趋势v大型化、体系化;v精密性，包括试件设计、加载、测试;v计算机联机试验。结构试验的任务v这门学科的任务是在试验研究对象上应用科学的试验组织程序，使用仪器设备为工具，利用各种实验为手段，在荷载或其它因素作用下，通过量测与结构工作性能有关的各种参数，从强度、刚度和抗裂性以及结构实际破坏形态来判明结构的实际工作性能，估计结构的承载能力，确定结构对使用要求的符合程度，并用以检验和发展结构的计算理论。（P1）结构试验的目的v生产性试验(又称鉴定性试验或检验性试验)v科研性试验生产性试验v特点:非探索性、有比较成熟的计算理论、针对实际结构或构件v应用场合:u检验结构设计和施工质量;u检验已有建筑物的可靠性，推断剩余寿命;u鉴定加固，改造工程的实际受力性能;u为工程事故鉴定处理提供技术依据;u检验结构构件或部位的受力性能。科研性试验v特点:具有研究、探索、开发的性质，针对试件而不一定是具体结构。v应用场合:u验证结构计算理论及有关假定u为编制有关设计规范提供依据、推断等u推广应用新结构、新材料、新工艺。建筑结构试验的分类v按试验对象:真型试验、模型试验;v按荷载性质:静力试验、动力试验;v按试验时间:短期荷载试验、长期荷载试验；v按试验场合:试验室试验、现场试验;v按破坏程度:破坏性试验与非破坏性试验。真型试验与模型试验v真型试验u 试验对象:实际结构或按比例复制的结构、构件u 优点:完全反映真实结构受力特性，试验结论可靠u 缺点:费用高，加载难度大，试验周期长v模型试验u 试验对象:缩尺试件u 优点:实施方便，费用低，多参数、多试件u 缺点:严格相似条件难实现，尺寸效应静力试验与动力试验v静力试验u单调静力试验、低周反复静力试验等u优点:加载设备简单，试验观测方便u缺点:不能反映结构动力性能v动力试验u振动台试验、疲劳试验、风载试验等u优点:能真实反映结构的动力特性和动力u缺点:加载设备和测试手段复杂短期荷载试验与长期荷载试验v短期荷载试验u一般试验全过程持续几分钟到几天v长期荷载试验u试验全过程持续几个月、几年到数十年u主要研究与时间有关的结构特性(如:混凝土的收缩、徐变，预应力筋的松弛，结构的耐久性能等)试验室试验与现场试验v试验室试验u适用于科研性试验u是今后结构试验的主要发展方向v现场试验u试件或结构的工作条件、结构型式等完全反映工程实际情况破坏性试验与非破坏性试验v现场试验和长期荷载试验多为非破坏性试验v试验室试验与短期荷载试验多为破坏性试验拟静力试验与拟动力试验v拟静力试验u为了探索抗震性能u低周反复静力加载验证结构部分动力性能v拟动力试验u模拟某地震力慢作用于试验对象上的过程v区别：见课本P6思考题v 1、简述结构试验的任务。v 2、按试验目的的不同，结构试验可分为哪两类?v 3、简述生产性试验的目的。v 4、简述科研性试验的目的。v 5、试对比真型试验与模型试验。v 6、简述静力试验与动力试验的不同。v 7、阐述短期试验与长期试验的区分。v 8、说明试验室试验与现场试验的不同。第三章结构试验的荷载设备结构试验中的加载方法v重力加载法;v液压加载法;v惯性力加载法;v机械力加载法;v气压加载法;v电磁加载法;v人激振动加载法;v环境随机振动激振法重力加载法v包括重力直接加载法和杠杆加载法。直接加载法应注意避免因荷重块产生拱作用而改变荷载分布。杠杆加载法结构变形后荷载不改变，但无法自行卸载。重力加载法预应力钢一混凝土组合梁长期荷载试验液压加载法v 目前结构试验中最常用的加载方法;v 可适用于静、动载试验，吨位可大、可小;v 液压加载方法u 液压加载系统和试验台座;u 结构试验机系统。v 液压加载装置u 液压加载器;令液压加载系统;u 结构试验机;令电液伺服液压系统;u 地震模拟振动台。液压加载器液压千斤顶电动泵液压加载系统v组成部分u液压加载器u液压控制台u反力架u台座v适用于各类结构的静载试验(包括拟静力试验)液压加载系统结构试验机10000KN大型多功能试验机系统地震模拟振动台:美国MTS公司三向六自由度维模拟地震振动台，台面尺寸4m X 4m，最大试件质量25t。惯性力加载法v利用运动物体质量的惯性施加动力荷载;v冲击力加载法u初位移加载法u初速度加载法u反冲激振法。v离心力加载法u优点：结构简单，容易产生较大振幅和激振力;u缺点：频率低，振幅调节难，只能产生简谐荷载v直线位移惯性力加载法u激振力大，但频率较小(1HZ)，且设备笨重。惯性力家加载法 初速度加载法 初位移加载法机械力加载法v常用机具包括:吊链(葫芦)、卷扬机、花篮螺v丝、螺旋千斤顶、弹簧等;v适用于施加水平荷载;u 优点：设备简单，荷载较小，集中力的方向便于控制;u 缺点：加卸载速度慢，荷载作用点的变形会引起荷载值的较大改变。气压加载法v利用压缩空气加载，利用抽真空产生负压加载;v适用于平板、壳体等平面结构施加均布荷载;u优点:加、卸载方便，荷载稳定、安全，结构破坏时能够自动卸载;u缺点:加载面无法观测。电磁加载法v可进行静、动载试验;v电磁式激振器u优点:频率范围宽、重量轻、控制方便、可按给定u信号产生多个波形的激振力u缺点:激振力不大、适用于小型结构试验。v电磁振动台u优点:频率范围宽、振动稳定、波形失真小、振幅和频率的调节较为方便、容易实现自动控制u缺点:激振力小、适用于小型结构试验。人激振动加载法v人身体有规律的运动，在共振情况下可产生较大的激振力(有阻尼自由振动)。环境随机振动激振法v又称脉动法;v由地面脉动产生建筑物脉动，再对其进行模态参数识别。荷载支承设备和试验台座v 支座;v 荷载支承机构;v 结构试验台座;v 现场试验荷载装置。支座v支墩:简易支座，钢或钢筋硅制作，现场试验多为砖砌体;v支座作用形式:滚动铰支座、固定铰支座、球铰支座;v对铰支座的基本要求(课本P62一64)u 必须保证结构在支座处能自由转动;u 必须保证结构在支座处力的传递;u 构件支座处铰的上下垫板要有一定刚度;u 滚轴长度，一般取为试件支承处截面宽度;u 滚轴直径，可按表选用，并进行强度验算。支座荷载支承机构v又称反力架或荷载架;v试验室试验u反力架(由横梁立柱组成)u抗弯大梁或空间析架式台座(适用于中小型构件)、试验台座。v现场试验u反力支架(包括平衡重、锚固桩头、现浇地梁和箍架等)荷载支承机构荷载支承机构结构试验台座v抗弯大梁式台座和空间桁架式台座u适用于中小型构件试验，跨度短、荷载小;u特点:自平衡式，对支座和支承条件无要求结构试验台座(试验台座)v板式试验台座uRC板或PC板(厚板)，由结构自重和刚度来平衡所施加的荷载。u槽式试验台座:加载点可沿台座纵向移动，但由于地脚螺丝较松，不适用于动力荷载试验。u地脚螺丝式试验台座:可适用于静力试验和动力试验，但试件就位灵活性差，螺丝受损后修复困难。v箱式试验台座u特点:承载力高、刚度大、台座空间利用率高，但 安装和移动设备困难。结构试验台座(试验台座)v抗侧力试验台座u作用:通过拉压千斤顶或电液伺服加载系统对试件施加模拟地震作用的低周反复荷载，进行拟动力和拟静力试验。u试验台座采用RC或PC的实体墙或箱形墙，有L型、U型等。槽式试验台座现场试验荷载装置v关键问题:如何提供支座反力。v解决方法u 平衡重式u 压桩作为地锚u 成对试验加载思考题v1、简述重力加载法的特点。v2、如何避免重力加载法中的拱效应?v3、液压加载器有哪几种?v4、电液伺服加载系统的主要功能有哪些?v5、阐述机械力加载法的常用机具及其特点v6、简述气压加载法的优点和缺点。v7、支座有哪几种基本形式?v8、结构试验台座的分类及其特点。
