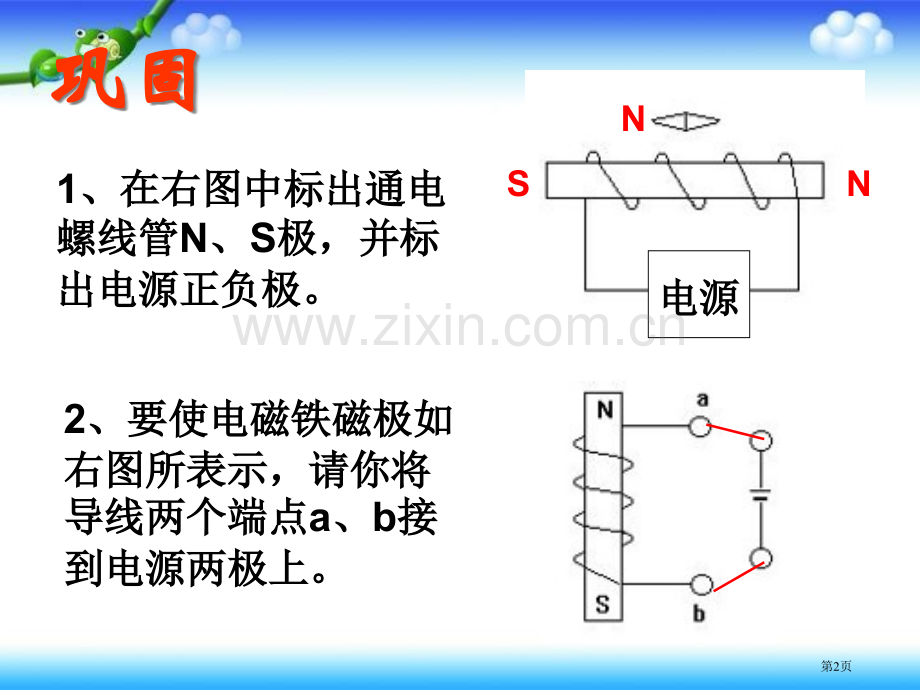

第1页巩固巩固1、在右图中标出通电、在右图中标出通电螺线管螺线管N、S极，并标极，并标出电源正负极。出电源正负极。NSN电源电源2、要使电磁铁磁极如、要使电磁铁磁极如右图所表示，请你将右图所表示，请你将导线两个端点导线两个端点a、b接接到电源两极上。到电源两极上。第2页1 1、电磁铁工作原理？、电磁铁工作原理？2 2、电磁铁和普通磁铁相比较有什么不一样？、电磁铁和普通磁铁相比较有什么不一样？3 3、电磁铁磁性有没有和强弱可由什么来控制？、电磁铁磁性有没有和强弱可由什么来控制？4 4、电磁铁铁芯为何是用软铁制成？而、电磁铁铁芯为何是用软铁制成？而 不用钢制成？不用钢制成？5 5、为何插入铁芯后磁性大大、为何插入铁芯后磁性大大增强增强？讨论讨论第3页电磁铁：电磁铁：优点：优点：带带铁芯铁芯通电螺线管。通电螺线管。2 2、磁性强弱、磁性强弱能够控制，能够控制，即电流大时磁性强。即电流大时磁性强。3 3、磁场方向、磁场方向能够控制，能够控制，即电流方向改变时，磁场方向改变。即电流方向改变时，磁场方向改变。1 1、磁性有没有磁性有没有能够控制，能够控制，即断开电流时电磁铁无磁性。即断开电流时电磁铁无磁性。第4页常见电磁铁常见电磁铁第5页电磁铁应用电磁铁应用 电铃电铃电磁起重机电磁起重机电磁选矿机电磁选矿机第6页触点触点电铃连续声音是怎样产生呢？电铃连续声音是怎样产生呢？第7页 工作原理：工作原理：闭合开闭合开关关,电流经过电磁铁电流经过电磁铁,由磁铁产生磁性吸由磁铁产生磁性吸引弹性片引弹性片,使铁锤打使铁锤打击铁铃而发出声音击铁铃而发出声音,同时电路断开同时电路断开,电磁电磁铁失去磁性铁失去磁性,因为弹因为弹性片弹性性片弹性,使电路又使电路又重新闭合。上述过重新闭合。上述过程循环重复程循环重复,电铃连电铃连续发生声音续发生声音。电铃电铃 第8页第9页 闭合开关闭合开关,电路电路 ，电磁铁电磁铁 ,弹弹性片（衔铁）性片（衔铁）,使小锤使小锤敲击铃发出声音敲击铃发出声音,同时同时因为衔铁被吸引，衔铁因为衔铁被吸引，衔铁与螺钉与螺钉 接触，接触，电路电路 ，电磁铁失，电磁铁失去去 ,因为弹性片因为弹性片弹性弹性,使电路又重新闭使电路又重新闭合。合。电铃电铃 接通接通有磁性有磁性吸引吸引脱离脱离断开断开磁性磁性第10页 依据电磁铁原理，解释电磁选依据电磁铁原理，解释电磁选矿机和电磁起重机工作原理。矿机和电磁起重机工作原理。讨论讨论电磁选矿机电磁选矿机电磁起重机电磁起重机第11页 电磁选矿机电磁选矿机工作原理：不一样矿工作原理：不一样矿物质含有不一样磁性，物质含有不一样磁性，用能够旋转圆形电磁用能够旋转圆形电磁铁吸引这些矿物质，铁吸引这些矿物质，因为它们受到磁力不因为它们受到磁力不一样，从而能够把不一样，从而能够把不一样磁性矿物质分开。一样磁性矿物质分开。第12页电磁铁电磁铁非铁矿石非铁矿石第13页电磁起重机电磁起重机电磁起重机原理是：带铁芯通电螺线电磁起重机原理是：带铁芯通电螺线管通电时会产生磁性，可吸附铁器；管通电时会产生磁性，可吸附铁器；断电时失去磁性，原来被吸附铁器与断电时失去磁性，原来被吸附铁器与磁铁分开。磁铁分开。第14页第15页2、如图所表示电路，、如图所表示电路，要控制电动机在要控制电动机在高压高压电源电源电路工作情况，电路工作情况，你认为怎样操作更安全？你认为怎样操作更安全？1、此时电动机能工作吗？、此时电动机能工作吗？怎样才能工作？怎样才能工作？电动机电动机衔铁衔铁弹簧弹簧电磁铁电磁铁控制电路控制电路工作电路工作电路第16页电磁继电器电磁继电器1、定义：、定义：电磁继电器是利用电磁继电器是利用电磁铁电磁铁控制控制自动开关。自动开关。第17页2、电磁继电器结构、电磁继电器结构ABC它由它由电磁铁、电磁铁、衔铁、弹簧衔铁、弹簧 、触点、触点组成。组成。其工作电路其工作电路由低压由低压控制控制电路电路和高压和高压工作电路工作电路两两部分组成部分组成.第18页用用低低电压和电压和弱弱电流来控制电流来控制高高电压和电压和强强电流电流3、特点：特点：控制电路控制电路工作电路工作电路第19页闭合开关闭合开关K K，电电磁继电器开始磁继电器开始工作，工作，电磁铁电磁铁把衔铁吸下来，把衔铁吸下来，接通接通高压工作高压工作电路，电动机电路，电动机开始工作，灯开始工作，灯泡泡L L熄灭熄灭.当断当断开开关开开关K K时，时，电电磁铁失去磁铁失去磁性磁性，弹簧弹簧把衔铁拉把衔铁拉下来，工作电下来，工作电路路断开断开电磁继电器控制作用电磁继电器控制作用第20页电磁继电器电磁继电器4 4、工作原理：、工作原理：闭合开关闭合开关K K，接通低压接通低压电路，电磁铁产生磁性，把衔铁吸住，电路，电磁铁产生磁性，把衔铁吸住，接通高压工作电路，绿灯亮，电动机接通高压工作电路，绿灯亮，电动机开始工作，红灯熄灭。当断开开关开始工作，红灯熄灭。当断开开关K K时，电磁继电器停顿工作，红灯发光时，电磁继电器停顿工作，红灯发光.利用控制电路开关控制电磁铁磁性利用控制电路开关控制电磁铁磁性有没有，吸放衔铁带动触点控制工有没有，吸放衔铁带动触点控制工作电路作电路电磁继电器起到开关作用电磁继电器起到开关作用第21页水位自动报警器水位自动报警器自动温控箱自动温控箱5、电磁继电器一些应用、电磁继电器一些应用第22页 右图是一个水右图是一个水位自动报警器原位自动报警器原理图理图.水位没有水位没有抵达金属块抵达金属块A A时时,绿灯亮绿灯亮;水位抵水位抵达金属块达金属块A A时时,红红灯亮灯亮.说明它工说明它工作原理作原理.注意注意:纯纯净水是不导电净水是不导电,不过普通水都能不过普通水都能导电导电.第23页活动：安装模拟水位自动报警器活动：安装模拟水位自动报警器电源电源电源电源水水第24页 右图是一个右图是一个温度温度自动报警器自动报警器原理原理图图.制作水银温制作水银温度计时插入一段度计时插入一段金属丝金属丝,当温度当温度到达金属丝下端到达金属丝下端所指温度时所指温度时,电电铃就响起来铃就响起来,发发出报警信号出报警信号.说说明它工作原理明它工作原理.试分析其工作过程试分析其工作过程第25页1 1、使用电磁继电器能够、使用电磁继电器能够用低电用低电压、低电流来控制高电压、高压、低电流来控制高电压、高电流电流。使人们防止直接接触使人们防止直接接触和操纵高电压、高电流开关，和操纵高电压、高电流开关，而产生危险！而产生危险！6 6、电磁继电器优点、电磁继电器优点2 2、自动化控制、自动化控制（水位自动报警器、自动温控箱）水位自动报警器、自动温控箱）3 3、远距离操纵、远距离操纵（工作场所温度高或环境恶劣时）（工作场所温度高或环境恶劣时）第26页磁悬浮列车磁悬浮列车第27页磁悬浮列车是怎样运行磁悬浮列车是怎样运行 磁悬浮列车是利用磁极吸引力和排斥力高科磁悬浮列车是利用磁极吸引力和排斥力高科技交通工具。技交通工具。排斥力使列车悬起来，吸引力让排斥力使列车悬起来，吸引力让列车开动。列车开动。磁悬浮列车车厢上装有超导磁铁，磁悬浮列车车厢上装有超导磁铁，铁路底部安装线圈。通电后，地面线圈产生磁铁路底部安装线圈。通电后，地面线圈产生磁场极性与车厢电磁体极性总保持相同，二者场极性与车厢电磁体极性总保持相同，二者“同名磁极相斥同名磁极相斥”，排斥力使列车悬浮起来。，排斥力使列车悬浮起来。第28页 与常规动力来自于机车头火车不一样，磁悬浮与常规动力来自于机车头火车不一样，磁悬浮列车动力来自于轨道。轨道两侧装有电磁体，它列车动力来自于轨道。轨道两侧装有电磁体，它与列车上磁铁相互作用。与列车上磁铁相互作用。列车行驶时，车头磁铁（列车行驶时，车头磁铁（N N极）被轨道上靠前极）被轨道上靠前一点电磁体（一点电磁体（S S极）所吸引，同时被轨道上稍后极）所吸引，同时被轨道上稍后一点电磁体（一点电磁体（N N极）所排斥极）所排斥结果是前面结果是前面“拉拉”，后面，后面“推推”，使列车前进。，使列车前进。第29页工作原理：工作原理：列车轨道上强电磁铁磁极与列车轨道上强电磁铁磁极与列车上电磁铁磁极是同名磁极，列车上电磁铁磁极是同名磁极，相互推斥，使列车悬浮，没有相互推斥，使列车悬浮，没有磨擦，磨擦，降低降低阻力，增加运行速阻力，增加运行速度。度。磁悬浮列车磁悬浮列车第30页信息磁统计：信息磁统计：统计声音、文字、图象等统计声音、文字、图象等信息磁带一面都涂有一层磁粉，每一个信息磁带一面都涂有一层磁粉，每一个磁粉粒就是一个小磁体，经过磁粉粒就是一个小磁体，经过磁头把磁磁头把磁粉磁化粉磁化，把信息统计在磁带上。，把信息统计在磁带上。第31页软盘软盘用于信息磁统计产品还有哪些？我们用于信息磁统计产品还有哪些？我们在使用过程中应注意哪些问题？在使用过程中应注意哪些问题？磁带磁带第32页可视电话可视电话电话机原理电话机原理阅读阅读移动电话移动电话第33页1、在电磁继电器、在电磁继电器工作电路中工作电路中电压电压和电流比控制电路电压和电流，普和电流比控制电路电压和电流，普通是通是 （）A 高电压，弱电流高电压，弱电流 B、低电压，强电流低电压，强电流 C 高电压，强电流高电压，强电流 D、低电压，弱电流低电压，弱电流 C第34页2、以下没有用到电磁铁是（、以下没有用到电磁铁是（）A 电铃电铃 B 温度自动报警器温度自动报警器 C 电热水器电热水器 D 电磁起重机电磁起重机 3、我国上海建成了全国第一条商业、我国上海建成了全国第一条商业磁悬浮列车线路，磁悬浮列车是利磁悬浮列车线路，磁悬浮列车是利用用_磁极间相互排斥原理来磁极间相互排斥原理来实现实现.C同名同名第35页4 4（0404东城）如图是电磁继电器主要构东城）如图是电磁继电器主要构 造和原理图造和原理图,其中其中A A是是 。要使它。要使它 对对B B作用力强一些，应该增大通入线圈作用力强一些，应该增大通入线圈 中中 或增加线圈或增加线圈 电磁铁电磁铁电流电流匝数匝数第36页5 5.(04.(04北京海淀）某同学利用北京海淀）某同学利用PTCPTC电阻设电阻设 计了一个计了一个“过热自动报警电路过热自动报警电路”：将：将PTCPTC 电阻安装在需要探测温度地方，当电阻安装在需要探测温度地方，当 环境温度正常时，指示灯亮；当环境环境温度正常时，指示灯亮；当环境 温度超出温度超出PTCPTC电阻居里点温度时，电阻居里点温度时，由由 于电阻改变，造成电磁铁磁性减弱，于电阻改变，造成电磁铁磁性减弱，使警铃响。使警铃响。请帮他将图中电路连接请帮他将图中电路连接 完整完整 第37页指示灯指示灯警铃警铃如图如图PTCPTC电阻电阻 指示灯指示灯 警铃警铃PTC电阻电阻第38页 如图所表示虚线框内如图所表示虚线框内部是电磁继电器部是电磁继电器,其其中中 A A是是 ,B B是是,C C是是,D D是是 ，E E是是 。它工作过程是它工作过程是:闭合闭合开关开关S,AS,A含有含有 ，被吸引下降，被吸引下降，被接通被接通,电电动机工作动机工作.在整个过在整个过程中程中,继电器利用继电器利用通断通断,来控制来控制 .第39页红灯红灯绿灯绿灯第40页第41页 标出如图所表示各图中通电螺线管正确绕标出如图所表示各图中通电螺线管正确绕线法，并标出线法，并标出N N、S S极。极。第42页 如图所表示螺线管内放一枚小磁针，当开如图所表示螺线管内放一枚小磁针，当开关关S S闭合后，小磁针北极指向将闭合后，小磁针北极指向将 （）A A、不动、不动B B、向外转、向外转9090C C、向里转、向里转9090D D、旋转、旋转180180A第43页
