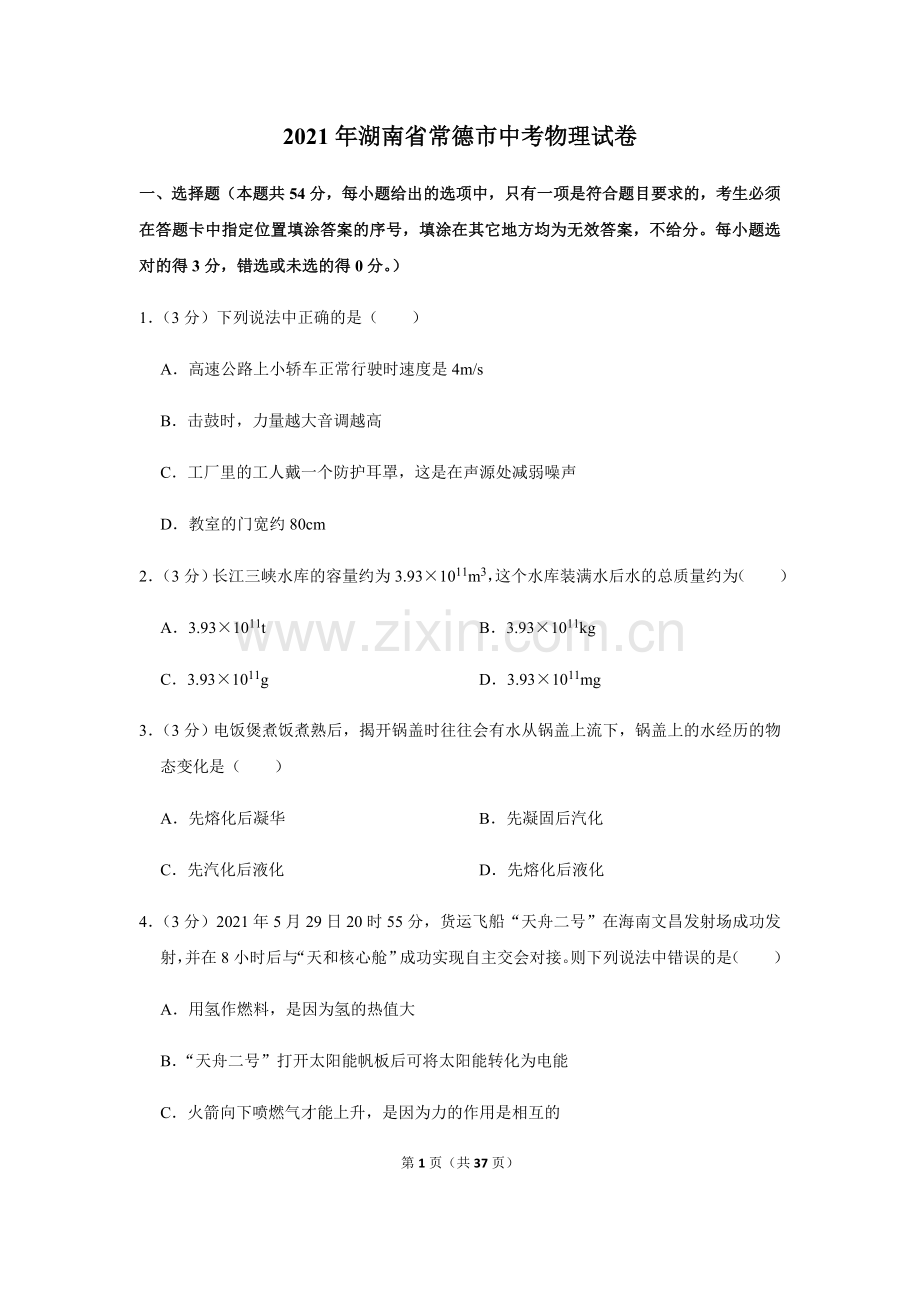

2021年湖南省常德市中考物理真题.docx

2021年湖南省常德市中考物理试卷一、选择题（本题共54分，每小题给出的选项中，只有一项是符合题目要求的，考生必须在答题卡中指定位置填涂答案的序号，填涂在其它地方均为无效答案，不给分。每小题选对的得3分，错选或未选的得0分。）1（3分）下列说法中正确的是（）A高速公路上小轿车正常行驶时速度是4m/sB击鼓时，力量越大音调越高C工厂里的工人戴一个防护耳罩，这是在声源处减弱噪声D教室的门宽约80cm2（3分）长江三峡水库的容量约为3.931011m3，这个水库装满水后水的总质量约为（）A3.931011tB3.931011kgC3.931011gD3.931011mg3（3分）电饭煲煮饭煮熟后，揭开锅盖时往往会有水从锅盖上流下，锅盖上的水经历的物态变化是（）A先熔化后凝华B先凝固后汽化C先汽化后液化D先熔化后液化4（3分）2021年5月29日20时55分，货运飞船“天舟二号”在海南文昌发射场成功发射，并在8小时后与“天和核心舱”成功实现自主交会对接。则下列说法中错误的是（）A用氢作燃料，是因为氢的热值大B“天舟二号”打开太阳能帆板后可将太阳能转化为电能C火箭向下喷燃气才能上升，是因为力的作用是相互的D“天舟二号”和“天和核心舱”对接时，两者的动能均为05（3分）下面四幅图中所描述的力，对物体做了功的是（）A使小车向前运动了一段距离的推力B搬石头但没有搬动，手对石头的力C托着货物停在水平地面上，叉车对货物的力D提着滑板在水平路面上前行，手提滑板的力6（3分）柳叶湖风景区是人们喜欢游玩的地方，在湖边行走，经常会看到“鸟在水中飞，鱼在云中游”的美丽画面，人们所观察到的“飞鸟”和“游鱼”（）A都是反射形成的像B都是折射形成的像C分别是反射和折射形成的像D分别是折射和反射形成的像7（3分）下列关于大气压的描述，错误的是（）A1标准大气压值约为105PaB马德堡半球实验证明了大气压的存在且很大C利用高压锅煮食物容易煮熟，原因是压强越大，沸点越高D用纸片盖住装满水的玻璃杯，倒置后纸片不掉落，是因为水把纸片粘住了8（3分）关于托盘天平的使用方法，下列说法中正确的是（）A调节横梁平衡时，指针指在分度盘左边，应向左调节平衡螺母B在称物体质量前，应先估测被测物体的质量，以免超过量程C称量时，被测物体放在右盘，砝码放在左盘D称量时，向砝码盘中加砝码的顺序是由小到大9（3分）同一密度计先后放在密度为甲、乙的液体中，静止时所处位置如图所示，密度计在两种液体中所受浮力分别为F甲浮、F乙浮。下列选项中正确的是（）A甲乙B甲乙CF甲浮F乙浮DF甲浮F乙浮10（3分）“践行低碳环保，倡导绿色出行”，常德市城区共享单车、共享电动车、电动公共汽车为市民的绿色出行提供了方便。电动公共汽车的动力来源于电动机，前后两门（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。图中符合要求的电路是（）ABCD11（3分）近年常德市建成了一批足球特色学校。在足球运动中涉及到了许多物理知识。下列说法中错误的是（）A踢出去的足球在向前减速运动时，足球的惯性大小不变B用头顶飞来的足球，说明力可以改变物体的运动状态C足球鞋底凹凸不平，是为了减小与地面的摩擦D踢出去的足球在草坪上减速运动是因为球受到了草坪对它的摩擦力12（3分）如图所示，甲、乙为条形磁体，中间是电磁体，虚线是表示磁极间磁场分布情况的磁感线，则可以判断图中A、B、C、D四个磁极依次是（）AN、N、S、SBS、S、N、SCN、N、S、NDS、S、N、N13（3分）关于热和能，下列说法中正确的是（）A热传递时，温度总是从高温物体传递给低温物体B一块0的冰熔化成0的水后，温度不变，内能变大C内燃机的压缩冲程，主要通过热传递增加了汽缸内物质的内能D物体内能增加，一定是外界对物体做了功14（3分）如图所示，是根据“探究不同物质吸热能力”实验数据绘制的a、b物质的温度时间图像，实验中两种物质的质量相同，初温度相同，选用的加热器相同，由图像可知（）A加热相同时间，a物质吸收热量多，比热容小B加热时间相同，a物质的末温度高，比热容大C吸收热量相同，b物质温度升高慢，比热容小D吸收热量相同，b物质的末温度低，比热容大15（3分）在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图所示的位置时，在光屏上得到烛焰清晰的像。下列说法中正确的是（）A该凸透镜的焦距范围为7.5cmf15cmB光屏上成倒立、放大的实像C透镜不动，蜡烛向右移动，光屏向左移动，可再次得到清晰的像D蜡烛和光屏不动，移动凸透镜到适当位置，光屏上可再次得到清晰的缩小的像16（3分）如图所示的滑轮组将重10N的物体匀速提升1m，所用时间为2s，作用在绳子末端的拉力F为6N（不计绳重和绳与滑轮间的摩擦），下列说法中正确的是（）A所的有用功为6JB动滑轮自重4NC拉力F做功的功率为5WD该滑轮组的机械效率为83.3%17（3分）某型号电饭煲有加热和保温功能，图甲所示为其内部电路原理图，图乙是该电饭煲工作时电功率与时间的关系图像，关于电饭煲工作时下列说法中正确的是（）A开关S接触点2时，电饭煲处于加热状态B开关S接触点1时，电饭煲处于保温状态C电饭煲处于加热状态时的功率是800WD保温状态下电饭煲1min消耗200J的电能18（3分）如图所示电路中，电阻R112，R26。当单刀双掷开关S置于位置1时，电压表读数为3V。则当S置于位置2时，电压表读数的可能值为（）A1VB2VC3VD4V二、填空与作图题（本题20分，19-22题每空2分。把答案填写在答题卡中指定的地方，不要求写出解答过程：23题4分，其中第（2）小题要求在答题卡中指定的地方作图，并保留必要的作图痕迹。）19（4分）为有效防控新冠肺炎疫情，体温检测己成常态，在人员密集的医院、车站、机场等地方都安装有“门式人体测温仪”，如图所示，人通过门时就可检测出人的体温状况，这是利用 来工作的，它属于一种 （选填“可见光”、“不可见光”）。20（4分）如图把一根饮料吸管A插在盛水的杯子中，另一根吸管B的管口贴靠在A管的上端，用力吹气，可以看到A管中的水会向上冒出管口，这是因为B管与A管相接处空气流速 ，压强 ，杯中的水在外界大气压的作用下沿A管上升。21（4分）如图所示，在一个金属罐的盖和底各开两个小洞，先将橡皮筋两端穿过盖和底的小洞并固定起来，再将小铁块用细绳绑在橡皮筋的中部，使小铁块悬于罐体内。做好后将罐子从不太陡的斜面滚下，罐子和小铁块的动能会转化为橡皮筋的 。滚动一段时间后罐子停下来，然后再沿斜面反向向上滚动，则在罐子向上滚动的过程中其重力势能会 （填“增大”“减小”或“不变”）。22（4分）如图所示，电源电压为4.5V，电流表量程为“00.6A”，滑动变阻器R规格为“10，1A”，小灯泡L标有“2.5V 1.25W”（不考虑温度对灯丝电阻的影响）。闭合开关S后，灯L不发光，电压表有示数，电流表无示数。经检查，故障出现在R上，则R （选填“断路”或“短路”）。排除故障后，在保证电路各元件安全的情况下，移动滑动变阻器的滑片，电流表的示数变化范围是 。23（2分）图中秒表所示的时间是 s。24（2分）在图中画出力F的力臂。三、实验与探究题（本题共15分，其中25题4分，26题5分，27题6分）25（4分）小芳用如图所示的装置“探究水沸腾时温度变化特点”的实验。（1）甲图装置错误的地方是 。（2）沸腾时水中气泡的情形如图乙中 （选“A”或“B”）。（3）当水温接近90时，每隔1min记录一次温度，并绘制了如图丙所示水温随时间变化的图像，由图像可知，水沸腾时的特点是 。（4）通过这个实验，小芳终于明白妈妈用炉火炖老母鸡时，在沸腾后总是 （选填“保持大火”、“调为小火”）的道理。26（5分）如图在“研究液体内部的压强”的探究活动中（U形管所装液体是水）。（1）甲图中的压强计是通过观察U形管中液面高度差的大小来反映 的大小；（2）小明在探究过程中，发现U形管中的液面高度差不变，说明 ；（3）仪器调试好后进行实验，得到乙、丙、丁图的结果，由图可知，在同一深度，液体内部向各个方向的压强 ；（4）比较丁图和戊图，说明同一深度，液体压强还与 有关；（5）在戊图中，U形管左右两侧液面高度差h5cm，则压强计所测之处的液体压强是 Pa。27（6分）小明利用如图甲所示电路测量小灯泡的功率，被测小灯泡的额定电压为2.5V，电阻约为10左右，实验室有如下器材：电源（U6V），电流表（00.6A，03A），电压表（03V，015V），滑动变阻器、电阻箱各一只，单刀单掷、单刀双掷开关各一个，导线若干。（1）图甲是小明刚连好的实物图，实验前小华帮他检查了一遍，发现有两处不合实验规范。请你指出来： ； 。（2）完善电路后，闭合开关，小明改变滑动变阻器的阻值测量出了5组数据，并描点画出了小灯泡中电流随其两端电压变化的关系图像，如图乙所示，则小灯泡的额定功率为 W。（3）实验中所使用的滑动变阻器的规格可能为 。A.10 3AB.30 1AC.60 1A（4）在实验过程中，电压表发生故障，小明和小华增加一只电阻箱和一个单刀双掷开关设计出了丙、丁两种电路图，则能测出小灯泡额定电功率的是 。四、论述与计算题（本题共11分，其中28题4分，29题7分。）28（4分）小洋上八年级了，觉得物理这门新学科很有趣。有一天，他在课外活动时观察九年级物理兴趣小组用干电池做电学实验。发现在实验过程中，九年级同学用手直接将导线端口裸露的铜芯拧到接线柱上。他联想到自己家正在装修新房子，电工师傅在铺设家里的电路时所有的接头处都是用绝缘胶布包好的，并且他当时好奇地问电工师傅为什么要这么做，电工师傅说是为了安全。难道九年级同学就可以不考虑安全问题吗？请你用所学的物理知识给小洋简要地解释这中间的奥秘（字数不得超过100字）。29（7分）2021年5月15日，我国首个火星探测器“天问一号”在火星成功着陆，迈出了我国星际探测征程的重要一步。“天问一号”包括环绕器和着陆巡视器两部分。为了让着陆视器准确进入火星着陆轨道，首先需要环绕器在携带着陆巡视器的情况下进入着陆轨道。实施两器分离后，着陆巡视器则进入火星大气层，完成系列着陆动作；环绕器则需要迅速抬升轨道，再次进入环火轨道，成为着陆巡视器与地球的通信中继站，进行火星环绕探测，并及时将火星上的图片信息传回地球。（1）环绕器能将图片信息传回到地球上，主要是因为电磁波能在 中传播的特点。（2）着陆巡视器从距火星表面约100m处开始的运动可以看作是匀速直线运动，则此过程中着陆巡视器受到的阻力 火星对它的重力，它的机械能 （选填“增大”、“减少”或“不变”）。（3）着陆巡视器上搭载的“祝融号”火星探测车质量为240kg，共有6个轮子与火星表面接触，每个轮子与地面的接触面积约为250cm2，如果火星对表面物体的吸引力约为地球的0.4倍。求“祝融号”对火星表面产生的压强。（4）若“祝融号”在火星表面匀速直线行驶，速度为200m/h，所受阻力为车重的0.1倍。求“祝融号”行驶15min做了多少功？2021年湖南省常德市中考物理试卷参考答案与试题解析一、选择题（本题共54分，每小题给出的选项中，只有一项是符合题目要求的，考生必须在答题卡中指定位置填涂答案的序号，填涂在其它地方均为无效答案，不给分。每小题选对的得3分，错选或未选的得0分。）1（3分）下列说法中正确的是（）A高速公路上小轿车正常行驶时速度是4m/sB击鼓时，力量越大音调越高C工厂里的工人戴一个防护耳罩，这是在声源处减弱噪声D教室的门宽约80cm【解答】解：A、1m/s3.6km/h，4m/s43.6km/h14.4km/h远小于100k/h，故A错误；B、击鼓时，力量越大，鼓面振动的幅度越大，响度越大，故B错误；C、工厂里的工人戴一个防护耳罩，这是在人耳处减弱噪声，故C错误；D、教室的门宽约80cm，故D正确。故选：D。2（3分）长江三峡水库的容量约为3.931011m3，这个水库装满水后水的总质量约为（）A3.931011tB3.931011kgC3.931011gD3.931011mg【解答】解：由可得，这个水库装满水后水的总质量约为：mV1.0103kg/m33.931011m33.931014kg3.931011t。故选：A。3（3分）电饭煲煮饭煮熟后，揭开锅盖时往往会有水从锅盖上流下，锅盖上的水经历的物态变化是（）A先熔化后凝华B先凝固后汽化C先汽化后液化D先熔化后液化【解答】解：对电饭煲内的水进行加热，液态的水会变成气态的水蒸气，发生汽化现象；然后温度高的水蒸气遇到冷的锅盖，会凝结成液态的小水珠，即发生了液化现象，所以是先汽化后液化，故C正确，ABD错误。故选：C。4（3分）2021年5月29日20时55分，货运飞船“天舟二号”在海南文昌发射场成功发射，并在8小时后与“天和核心舱”成功实现自主交会对接。则下列说法中错误的是（）A用氢作燃料，是因为氢的热值大B“天舟二号”打开太阳能帆板后可将太阳能转化为电能C火箭向下喷燃气才能上升，是因为力的作用是相互的D“天舟二号”和“天和核心舱”对接时，两者的动能均为0【解答】解：A、质量相同的燃料完全燃烧，氢的热值比较大，氢放出热量多，所以火箭用氢作为燃料，故A正确。B、“天舟二号”打开太阳能帆板，可以将太阳能直接转化为电能，故B正确。C、火箭向下喷燃气时给气体一个向下的力，由于物体间力的作用是相互的，气体给火箭一个向上的力，火箭才能上升，故C正确。D、“天舟二号”和“天和核心舱”对接时，它们相对于地球都是运动的，具有动能，故D错误。故选：D。5（3分）下面四幅图中所描述的力，对物体做了功的是（）A使小车向前运动了一段距离的推力B搬石头但没有搬动，手对石头的力C托着货物停在水平地面上，叉车对货物的力D提着滑板在水平路面上前行，手提滑板的力【解答】解：A、小车在推力的作用下向前运动了一段距离，有力作用在小车上，小车在力的方向上通过了距离，所以做了功，故A符合题意；B、用力搬石头，但未搬动，有力作用在物体上，但没有移动距离，所以不做功，故B不符合题意；C、托着货物停在水平地面上，叉车对货物有力的作用，但没有在力的方向上通过距离，所以不做功，故C不符合题意；D、提着滑板在水平路上前行，人给滑板一个向上的力，滑板向上没有移动距离，人对滑板没有做功，故D不符合题意。故选：A。6（3分）柳叶湖风景区是人们喜欢游玩的地方，在湖边行走，经常会看到“鸟在水中飞，鱼在云中游”的美丽画面，人们所观察到的“飞鸟”和“游鱼”（）A都是反射形成的像B都是折射形成的像C分别是反射和折射形成的像D分别是折射和反射形成的像【解答】解：鸟在天空中飞行，所以“鸟在水中飞”是“鸟”在水中形成的像，即平面镜成像，故看到水中的“鸟”是由光的反射形成的与物体等大的虚像；因为鱼儿是在水中的实际物体，鱼反射的光线由水斜射入空气中，进入了人的眼睛，我们看到水中的鱼，其实看到的是鱼的虚像，是由光的折射形成的，故C正确。故选：C。7（3分）下列关于大气压的描述，错误的是（）A1标准大气压值约为105PaB马德堡半球实验证明了大气压的存在且很大C利用高压锅煮食物容易煮熟，原因是压强越大，沸点越高D用纸片盖住装满水的玻璃杯，倒置后纸片不掉落，是因为水把纸片粘住了【解答】解：A、1标准大气压的值约为1.013105Pa，粗略计算时可直接取105Pa，故A正确；B、根据对物理学史的了解可知，马德堡半球实验证明了大气压的存在且很大，故B正确；C、高压锅煮食物容易煮熟，原因是压强越大沸点越高，锅内可以达到比较高的温度，所以食物容易熟，故C正确；D、用纸片盖住装满水的玻璃杯并倒置后，纸片不掉落，是因为纸片受到了大气压的作用，故D错误。故选：D。8（3分）关于托盘天平的使用方法，下列说法中正确的是（）A调节横梁平衡时，指针指在分度盘左边，应向左调节平衡螺母B在称物体质量前，应先估测被测物体的质量，以免超过量程C称量时，被测物体放在右盘，砝码放在左盘D称量时，向砝码盘中加砝码的顺序是由小到大【解答】解：A、调节横梁平衡时，若指针指在分度盘左边（即左盘的质量偏大），则应将平衡螺母向右调节，使横梁在水平位置平衡，故A错误；B、在称物体质量前，首先应先估测被测物体的质量，以免超过其量程，故B正确；C、称量时，被测物体放在左盘，砝码放在右盘，故C错误；D、称量时，向砝码盘中加砝码的顺序是由大到小，故D错误。故选：B。9（3分）同一密度计先后放在密度为甲、乙的液体中，静止时所处位置如图所示，密度计在两种液体中所受浮力分别为F甲浮、F乙浮。下列选项中正确的是（）A甲乙B甲乙CF甲浮F乙浮DF甲浮F乙浮【解答】解：（1）同一支密度计，重力不变，在甲、乙两种液体都漂浮，由漂浮条件可知：F甲浮F乙浮G，故C、D错误；（2）由甲、乙两图可知，密度计在甲中浸入的体积大于在乙浸入的体积，即V甲排V乙排，而F甲浮F乙浮，由公式F浮液gV排可知：液体密度甲乙，故A错误、B正确。故选：B。10（3分）“践行低碳环保，倡导绿色出行”，常德市城区共享单车、共享电动车、电动公共汽车为市民的绿色出行提供了方便。电动公共汽车的动力来源于电动机，前后两门（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。图中符合要求的电路是（）ABCD【解答】解：由题知，电动机要由前、后两门（电路开关）关闭同时控制，任意一个门没有关闭好电动机都不能工作，则电动公交车无法行驶，所以前、后两门中的电路开关应串联连接同时控制电动机，符合要求的电路只有C图。故选：C。11（3分）近年常德市建成了一批足球特色学校。在足球运动中涉及到了许多物理知识。下列说法中错误的是（）A踢出去的足球在向前减速运动时，足球的惯性大小不变B用头顶飞来的足球，说明力可以改变物体的运动状态C足球鞋底凹凸不平，是为了减小与地面的摩擦D踢出去的足球在草坪上减速运动是因为球受到了草坪对它的摩擦力【解答】解：A、惯性大小只与物体的质量有关，踢出去的足球在向前减速运动时，足球的质量不变，其惯性大小不变，故A正确；B、用头顶飞来的足球，头给足球一个力的作用，足球的运动状态发生了改变，这说明力可以改变物体的运动状态，故B正确；C、足球鞋底凹凸不平，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦的，故C错误；D、踢出去的足球不再受到脚的作用力，在向前滚动时减速是因为草坪对足球有摩擦力的作用，摩擦力改变了足球的运动状态，故D正确。故选：C。12（3分）如图所示，甲、乙为条形磁体，中间是电磁体，虚线是表示磁极间磁场分布情况的磁感线，则可以判断图中A、B、C、D四个磁极依次是（）AN、N、S、SBS、S、N、SCN、N、S、NDS、S、N、N【解答】解：根据右手螺旋定则知，C端为N极，B端为S极，由磁感线的特点知，A、B为同名磁极，都为S极，C与D是异名的，D为S极。故选：B。13（3分）关于热和能，下列说法中正确的是（）A热传递时，温度总是从高温物体传递给低温物体B一块0的冰熔化成0的水后，温度不变，内能变大C内燃机的压缩冲程，主要通过热传递增加了汽缸内物质的内能D物体内能增加，一定是外界对物体做了功【解答】解：A、发生热传递时，传递的是热量而不是温度，故A错误；B、一块0的冰熔化成0的水后，吸收热量，温度不变，内能增加，故B正确；C、内燃机的压缩冲程，活塞压缩气缸内物质，机械能转化为内能，是通过做功改变物体的内能，故C错误；D、物体内能增加，可能是由于外界物体对该物体做了功，也有可能是由于物体从外界吸收了热量，故D错误。故选：B。14（3分）如图所示，是根据“探究不同物质吸热能力”实验数据绘制的a、b物质的温度时间图像，实验中两种物质的质量相同，初温度相同，选用的加热器相同，由图像可知（）A加热相同时间，a物质吸收热量多，比热容小B加热时间相同，a物质的末温度高，比热容大C吸收热量相同，b物质温度升高慢，比热容小D吸收热量相同，b物质的末温度低，比热容大【解答】解：AB、由图可知，加热相同时间，由于用相同的加热器加热，则物质吸收热量是相同的，a的温度升高的快，则a的比热容小，故AB错误；CD、吸收热量相同，加热的时间相同，b物质温度升高慢，则b的比热容大，故D正确，C错误。故选：D。15（3分）在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图所示的位置时，在光屏上得到烛焰清晰的像。下列说法中正确的是（）A该凸透镜的焦距范围为7.5cmf15cmB光屏上成倒立、放大的实像C透镜不动，蜡烛向右移动，光屏向左移动，可再次得到清晰的像D蜡烛和光屏不动，移动凸透镜到适当位置，光屏上可再次得到清晰的缩小的像【解答】解：AB、蜡烛距离凸透镜30cm时，在透镜的另一侧15cm处光屏上得到一个清晰的像，物距大于像距，成倒立缩小的实像；此时像的位置在一倍焦距和二倍焦距之间，物距在二倍焦距以外，即2f15cmf，30cm2f；所以15cmf7.5cm，故A正确，故B错误；C、凸透镜成实像时的动态变化规律是：物远像近像变小，透镜不动，蜡烛向右移动，光屏向右移动才能得到清晰的像，故C错误；D、蜡烛和光屏不动，移动凸透镜到适当位置，将物距和像距互换，此时2fuf，成倒立、放大的实像，故D错误；故选：A。16（3分）如图所示的滑轮组将重10N的物体匀速提升1m，所用时间为2s，作用在绳子末端的拉力F为6N（不计绳重和绳与滑轮间的摩擦），下列说法中正确的是（）A所的有用功为6JB动滑轮自重4NC拉力F做功的功率为5WD该滑轮组的机械效率为83.3%【解答】解：A、有用功：W有用Gh10N1m10J，故A错误；B、由图可知，n2，不计绳重和绳与滑轮间的摩擦，拉力F（G+G动），则动滑轮的重力：G动2FG26N10N2N，故B错误；C、绳端移动的距离：s2h21m2m，总功：W总Fs6N2m12J，拉力F做功的功率：P6W，故C错误；D、滑轮组的机械效率：100%100%83.3%，故D正确。故选：D。17（3分）某型号电饭煲有加热和保温功能，图甲所示为其内部电路原理图，图乙是该电饭煲工作时电功率与时间的关系图像，关于电饭煲工作时下列说法中正确的是（）A开关S接触点2时，电饭煲处于加热状态B开关S接触点1时，电饭煲处于保温状态C电饭煲处于加热状态时的功率是800WD保温状态下电饭煲1min消耗200J的电能【解答】解：AB、开关S接触点1时，电路为电阻R1的简单电路，开关S接触点2时，两电阻串联接入电路，串联电路总电阻等于各分电阻之和，串联电路总电阻等于任何一个分电阻，由P可知开关S接触点1时电路的电功率大于开关S接触点2时的电功率，所以开关S接触点1时是加热状态，开关S接触点2时时保温状态，故AB错误；C、由乙图可知电饭煲处于加热状态时的功率是800W，电饭煲处于保温状态时的功率是200W，故C正确；D、保温状态下电饭煲1min消耗的电能：WPt200W60s12000J，故D错误。故选：C。18（3分）如图所示电路中，电阻R112，R26。当单刀双掷开关S置于位置1时，电压表读数为3V。则当S置于位置2时，电压表读数的可能值为（）A1VB2VC3VD4V【解答】解：当开关S置于位置1时，R1与RO串联，此时电压表测R1两端电压U13V，当开关S置于当开关S置于位置2时，R2与RO串联，此时电压表测R2两端电压U2，因为R2R1，根据串联分压可知：U23V，故C、D错误；当开关S置于位置1时，电路中电流：I1，R0两端电压：U0I1R0AR0，电源电压：UU1+U03V+AR0，当开关S置于当开关S置于位置2时，此时电压表测R2两端电压：U2I2R2R2，将代入化简得：U21.5V+V，因为R00，所以U21.5V，故A错误，B正确。故选：B。二、填空与作图题（本题20分，19-22题每空2分。把答案填写在答题卡中指定的地方，不要求写出解答过程：23题4分，其中第（2）小题要求在答题卡中指定的地方作图，并保留必要的作图痕迹。）19（4分）为有效防控新冠肺炎疫情，体温检测己成常态，在人员密集的医院、车站、机场等地方都安装有“门式人体测温仪”，如图所示，人通过门时就可检测出人的体温状况，这是利用 红外线来工作的，它属于一种 不可见光（选填“可见光”、“不可见光”）。【解答】解：因为人体会向外辐射红外线，所以这种“门式人体测温仪”是利用红外线来工作的，红外线是一种不可见光。故答案为：红外线；不可见光。20（4分）如图把一根饮料吸管A插在盛水的杯子中，另一根吸管B的管口贴靠在A管的上端，用力吹气，可以看到A管中的水会向上冒出管口，这是因为B管与A管相接处空气流速 增大，压强 减小，杯中的水在外界大气压的作用下沿A管上升。【解答】解：往B管中吹气，吸管A上方空气的流速增大，压强减小，A管中液体受到向上的压强大于向下的压强，杯中的水在外界大气压的作用下沿A管上升。故答案为：增大；减小。21（4分）如图所示，在一个金属罐的盖和底各开两个小洞，先将橡皮筋两端穿过盖和底的小洞并固定起来，再将小铁块用细绳绑在橡皮筋的中部，使小铁块悬于罐体内。做好后将罐子从不太陡的斜面滚下，罐子和小铁块的动能会转化为橡皮筋的 弹性势能。滚动一段时间后罐子停下来，然后再沿斜面反向向上滚动，则在罐子向上滚动的过程中其重力势能会 增大（填“增大”“减小”或“不变”）。【解答】解：金属罐不太陡的斜面上滚下，是从最高处滚下时，金属罐先由慢到快、后由快到慢滚到最低点，上面一段滚动主要是重力势能减小，金属罐的动能和橡皮筋的弹性势能增加；下面一段滚动主要是重力势能和金属罐的动能减小，橡皮筋的弹性势能增加；金属罐在斜面上滚到最低处时，橡皮筋形变到最大程度，具有较大弹性势能。在橡皮筋恢复的过程中，金属罐会由斜面底部自动滚上去，质量不变，高度变大，重力势能变大。故答案为：弹性势能；增大。22（4分）如图所示，电源电压为4.5V，电流表量程为“00.6A”，滑动变阻器R规格为“10，1A”，小灯泡L标有“2.5V 1.25W”（不考虑温度对灯丝电阻的影响）。闭合开关S后，灯L不发光，电压表有示数，电流表无示数。经检查，故障出现在R上，则R 断路（选填“断路”或“短路”）。排除故障后，在保证电路各元件安全的情况下，移动滑动变阻器的滑片，电流表的示数变化范围是 0.3A0.5A。【解答】解：（1）电流表无示数，说明无电流，故障类型为断路，电压表有示数，说明电压表到电源为通路，故确定为R断路；（2）灯泡正常工作时的电流：IL0.5A，灯泡的电阻：RL5，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最大，因串联电路中总电阻等于各分电阻之和，所以电路中的最小电流I小0.3A，所以，电流表示数变化范围是0.3A0.5A。故答案为：断路；0.3A0.5A。23（2分）图中秒表所示的时间是 135s。【解答】解：由图知：在秒表的中间表盘上，一个小格代表1min，指针在“2”和“3”之间，所以分针指示的时间为2min；在秒表的大表盘上，一个小格代表1s，指针在15s处，所以秒针指示的时间为15s，即秒表的读数为2min15s135s。故答案为：135。24（2分）在图中画出力F的力臂。【解答】解：首先反向延长画出F的作用线，由支点O向F的作用线做垂线，垂线段的长度为F的力臂。如图所示：三、实验与探究题（本题共15分，其中25题4分，26题5分，27题6分）25（4分）小芳用如图所示的装置“探究水沸腾时温度变化特点”的实验。（1）甲图装置错误的地方是 温度计的玻璃泡接触到了烧杯底部。（2）沸腾时水中气泡的情形如图乙中 A（选“A”或“B”）。（3）当水温接近90时，每隔1min记录一次温度，并绘制了如图丙所示水温随时间变化的图像，由图像可知，水沸腾时的特点是 持续吸热，但温度保持不变。（4）通过这个实验，小芳终于明白妈妈用炉火炖老母鸡时，在沸腾后总是 调为小火（选填“保持大火”、“调为小火”）的道理。【解答】解：（1）图甲中温度计的玻璃泡接触到了烧杯底部，这将使得温度计的液柱上升较快，温度计的示数高于水的温度。若不及时调整，会损坏温度计。（2）水沸腾前，从底部产生的气泡会逐渐上升。气泡内的水蒸气在上升过程中，因接触到温度较低的水会发生液化现象，所以会越来越小。水沸腾后，整杯水的温度保持一致，所以气泡内的水蒸气不再发生液化。因受到的液体压强越来越小，气泡会逐渐变大，直至达到水面破裂。（3）由图丙可知，水沸腾前（07min），水的温度持续上升；水沸腾后（7min后），虽然持续给水加热，但是水的温度保持不变。（4）在汤沸腾前用大火，可以减少将汤加热至沸腾的时间；汤沸腾后，即使调为小火，汤仍能保持沸腾。而水沸腾时的温度是保持不变的，所以不论保持大火还是调为小火，老母鸡从汤中吸收的热量是相同的，即使用大火和使用小火，将老母鸡煮熟的时间是基本一致的。而调为小火可以节省燃料，所以调为小火更为合理。故答案为：（1）温度计的玻璃泡接触到了烧杯底部；（2）A；（3）持续吸热，但温度保持不变；（4）调为小火。26（5分）如图在“研究液体内部的压强”的探究活动中（U形管所装液体是水）。（1）甲图中的压强计是通过观察U形管中液面高度差的大小来反映 液体压强的大小；（2）小明在探究过程中，发现U形管中的液面高度差不变，说明 装置气密性不好；（3）仪器调试好后进行实验，得到乙、丙、丁图的结果，由图可知，在同一深度，液体内部向各个方向的压强 相等；（4）比较丁图和戊图，说明同一深度，液体压强还与 液体密度有关；（5）在戊图中，U形管左右两侧液面高度差h5cm，则压强计所测之处的液体压强是 500Pa。【解答】解：（1）U形管中液面的高度差反映了液体压强的大小，用到了转换法的思想；（2）实验探究过程中，发现U形管中的液面高度差不变，说明装置漏气，气密性不好；（3）液体的压强跟液体的密度和深度有关，由乙、丙、丁三图可知，在同一深度，U形管中液面高度差相同，说明同种液体内部向各个方向的压强相等；（4）液体的压强跟液体的密度和深度有关，由丁图和戊图可知，在同一深度时，U形管中液面高度差不相同，说明液体压强与液体的密度有关；（5）戊图中U形管左右两侧水面的高度差h5cm，则压强计所测之处的液体压强。pgh1103kg/m310N/kg0.05m500Pa。故答案为：（1）液体压强；（2）装置气密性不好；（3）相等；（4）液体密度；（5）500。27（6分）小明利用如图甲所示电路测量小灯泡的功率，被测小灯泡的额定电压为2.5V，电阻约为10左右，实验室有如下器材：电源（U6V），电流表（00.6A，03A），电压表（03V，015V），滑动变阻器、电阻箱各一只，单刀单掷、单刀双掷开关各一个，导线若干。（1）图甲是小明刚连好的实物图，实验前小华帮他检查了一遍，发现有两处不合实验规范。请你指出来：闭合开关前滑片P没有处于阻值最大处；电流表所选量程太大。（2）完善电路后，闭合开关，小明改变滑动变阻器的阻值测量出了5组数据，并描点画出了小灯泡中电流随其两端电压变化的关系图像，如图乙所示，则小灯泡的额定功率为 0.625W。（3）实验中所使用的滑动变阻器的规格可能为 C。A.10 3AB.30 1AC.60 1A（4）在实验过程中，电压表发生故障，小明和小华增加一只电阻箱和一个单刀双掷开关设计出了丙、丁两种电路图，则能测出小灯泡额定电功率的是 丙。【解答】解：（1）为保护电路，连接电路时，开关要断开，闭合开关前，滑片P应处于连入阻值最大处；因为灯正常发光时的电流为：I0.25A，所以电流表应选00.6A量程，所以图中不符合实验规范处有：闭合开关前滑片P没有处于阻值最大处；电流表所选量程太大；（2）由UI图象可得，小灯泡在额定电压下的电流为0.25A，则小灯泡的额定功率为：P额U额I额2.5V0.25A0.625W。（3）根据UI图像知，小灯泡的电压为0.5V时，电流为0.1A，由串联电路的规律及欧姆定律，此时，实验中所使用的滑动变阻器连入电路的电阻为：R滑55，故变阻器的规格可能为60 1A，故选C；（4）丁图中，将S2置于b，电流表没有接入电路，将S2置于a，电流表测通过电阻箱中的电流，即无论S2置于a、b，灯的电流都不能测量，故不能使灯正
