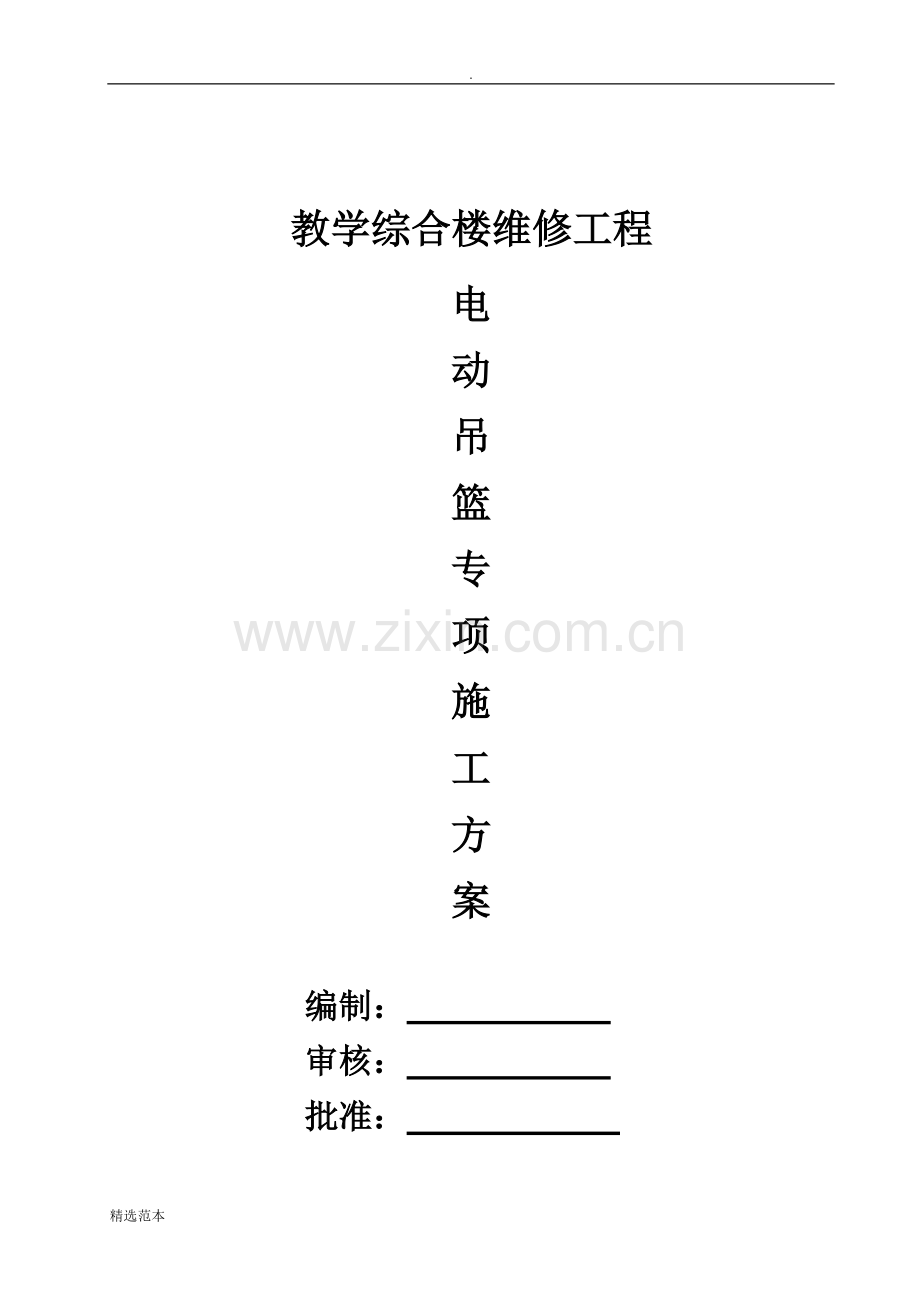

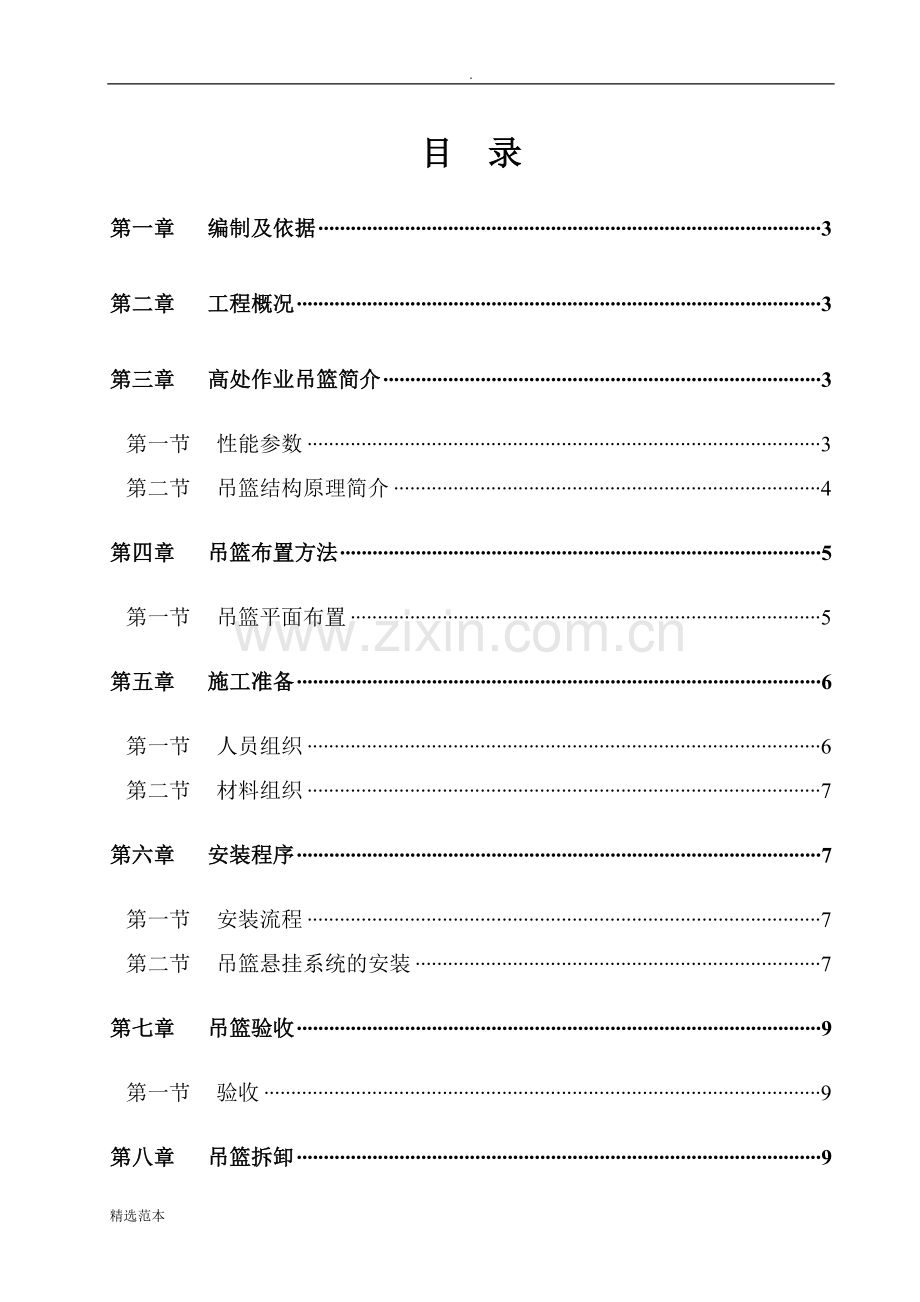

. 教学综合楼维修工程 电动吊篮专 项施工方案编制： 审核： 批准： 精选范本目 录第一章 编制及依据3第二章 工程概况3第三章 高处作业吊篮简介3第一节 性能参数3第二节 吊篮结构原理简介4第四章 吊篮布置方法5第一节 吊篮平面布置5第五章 施工准备6第一节 人员组织6第二节 材料组织7第六章 安装程序7第一节 安装流程7第二节 吊篮悬挂系统的安装7第七章 吊篮验收9第一节 验收9第八章 吊篮拆卸9第一节 方法9第九章 安全措施10第一节 具体措施10第十章 环保措施11第一节 具体措施11第十一章 吊篮保洁、吊篮对工程的成品保护工作12第一节 吊篮保洁12第二节 吊篮对工程的成品保护工作12第十二章 作业时的注意事项13第一节 注意事项13第十三章 作业后的注意事项15第十四章 季节性施工安全措施、应急预案16第一节 季节性施工安全措施16第二节 应急预案16第十五章 吊篮悬挂系统稳定性验算19第一章 编制及依据 工程楼施工图起重机械安全规程（GB6067-2010）高处作业吊蓝（GB19155-2003）高处作业吊篮安全规则（JG5027-92）高处作业吊篮用安全锁（JG5034-93）高处作业吊篮用提升机（JG55033-93）起重机钢丝绳保养、维护、安装、检验和报废（GB/T5972-2009）高处作业吊篮性能试验方法（JG/T5025-1992）建筑施工高处作业安全技术规范（JGJ80-91）施工现场机械设备检查技术规程（JGJ160-2008）建筑施工工具式脚手架安全技术规范（JGJ202-2010）第二章 工程概况工程名称：绥德一中教学楼维修工程建设地点：绥德一中院内建设单位：绥德一中施工单位：监理单位建筑概述：地上四层，砖混结构，高度为16.9米。 第三章 高处作业吊篮简介第一节 性能参数吊篮型号ZLP630，主要技术性能参数如下：项 目技术数据备 注额定载重630kg包括作业人员在内的施工活荷载悬吊平台(长宽高)最大组合长度6m宽度0.69m前栏高1.1m/后栏高0.8m额定升降速度9.3m/min提升机型 号LTD63功 率3kW每台吊篮两台电机各1.5kW电 压三相380V、50HZ三相五线制配电制动力矩15 Nm安全锁型号LSF30每个吊篮两只安全锁允许冲击力20 kN锁绳角度100悬吊平台与水平面的倾斜角度悬挂装置前梁额定伸出量1.5m最大伸出量不大于1.8m悬挂支架调节高度1.1m1.8m调节间距10cm镀锌钢丝绳425Fi+PP-8.3破断拉力51.8kN质量平衡配重900kg实际安装时偏于安全，每台1t悬挂机构300kg不含配重整 机（除配重）776kg含最长平台6m金属构件及电器主电源电缆线32.5+21.5YZ-5三相五线制电缆第二节 吊篮结构原理简介一、吊篮整机主要由六部分组成：悬挂机构、悬吊平台、提升装置、安全装置、电气系统。（一）悬挂机构：架设于建筑物屋面上，由两套独立的钢结构架及钢丝绳组成。钢结构架由钢结构件通过螺栓或销子连接而成。每套悬挂钢结构架的前梁分别悬垂两根钢丝绳，一根为提升机用工作钢丝绳，一根为安全锁用钢丝绳。钢丝绳系吊篮专用镀锌钢丝绳，强度高，耐锈蚀性能好。型号为425Fi+PP-8.3，破断拉力不小于51.8kN。钢丝绳使用过程中，按起重机械用钢丝绳检验和报废实用规范GB5972的有关规定，对钢丝绳的磨损、锈蚀、短丝、异常变形等进行检验，达到报废标准即更新钢丝绳。下述计算钢丝绳的安全系数（按极限状态下单根钢丝绳独立承载考虑）：作用在钢丝绳上的拉力F=776-300+630=1106kg安全系数=51800N （1106kg9.8N）=4.78，达到安全要求。（二）悬吊平台：由片式组焊件通过螺栓连接成框型钢结构装置，用以承载作业人员及施工器材。（三）提升装置：每个悬吊平台两端各装有一台提升机。提升机采用电磁制动电机和离心限速装置及手动滑降装置。电磁制动装置在电路故障或断电时，产生制动力矩使平台制动悬吊。离心限速装置能保证平台下滑速度不大于1.5倍额定提升速度。手动滑降装置在电气故障或停电以及紧急情况下操纵吊篮平台下降，具体方法是：用置于提升机手柄内的拨杆插入电磁制动器（电机风罩内）拨叉的孔内，向上抬起拨杆，打开制动器，可使工作平台匀速下滑。（四）安全装置：包括安全锁及安全钢丝绳。安全锁属于防倾斜型，每个平台两端各装有一把及和安全钢丝绳，当工作钢丝绳断裂或平台一端倾坠时，能自动锁住安全钢丝绳防止平台下降。（五）电气系统包括电缆、限位器、漏电保护器及其它控制开关。第四章 吊篮布置方法第一节 吊篮平面布置拟定的吊篮沿建筑物周边布置完全布置的情况详见附图。实际安装时，吊篮的具体安装位置、平台长度以及吊篮数量和时间先后等，需结合下述因素因地制宜：一、施工作业面及施工工艺需要二、施工单位根据材料组织、劳动力安排和施工进度情况作出的具体要求三、吊篮安装的可操作性。（一）吊篮悬吊平台内侧与建筑物的间隙为1545cm，在挑板位置间隙应适当小一些，以尽可能满足完成墙面的施工需要。在采光井、空调板及其它挑板位置，若已装吊篮不能完全满足作业面要求，则可通过吊篮移位达到作业面要求。（二）由于屋顶有高女儿墙构造，而吊篮悬挂支架自身调节高度不大于1.8米，因此在高度大于1.8米的女儿墙部位，需在屋面搭设钢管脚手架，作为吊篮悬挂支架的支撑平台，同时作为吊篮安装人员操作平台。第五章 施工准备第一节 人员组织一、吊篮施工管理组织架构如网络所示：总负责人吊篮管理员技术内业安全员吊篮班班长安装人员维护人员二、各级人员的职能明确如下：（一）总负责人负责吊篮施工全过程的总体策划、组织、协调和监督。（二）技术内业负责施工方案的编制、报审等技术工作，解决施工中技术问题。（三）吊篮管理员负责吊篮现场安装拆卸和维护保养作业的施工管理。负责控制吊篮安装过程的质量以符合规定要求，同时按“谁施工谁负责”的原则保证安全生产。另外，现场管理员负责与项目部进行沟通和协调，以满足施工需要和项目部的要求。（四）安全员负责对吊篮施工过程的质量和安全进行监督管理和安全检查。（五）吊篮班班长负责组织安装人员按施工方案进行吊篮安装拆卸，严格执行操作规程，保证工作质量和生产安全。（六）吊篮维护人员负责进行吊篮使用中的检查巡视和日常维修保养排除故障。第二节 材料组织一、按照项目部要求，按时组织吊篮材料入场。二、安装前，工人班组对吊篮各个零部件进行检查，避免使用不合格者。三、吊篮安装安全技术交底。吊篮管理人员向工人班组进行交底，交底内容包括吊篮安装技术及质量要求和吊篮安装安全注意事项。第六章 安装程序第一节 安装流程一、转运材料组装悬挂机构钢结构件压放配重块安装并垂放镀锌钢丝绳组装平台安装提升机安全锁安装电器系统自检并确认部件安装正确完整试运行提升机运行正常验收合格，交付使用第二节 吊篮悬挂系统的安装一、将悬挂机构零部件转运到屋面上。拼装悬挂系统的三节臂杆（前臂、中臂和后臂），连接部位装好销轴及开口销，拧紧连接螺栓。二、调整前臂伸出女儿墙的长度a，在保证吊篮运行与建筑物所需空隙的前提下，满足悬吊平台靠近建筑物的一侧与墙的间隙为1545cm。墙上凸出挑板的情况最大不宜超过75cm。后支架臂杆前端前支点ba女儿墙F悬吊平台平衡配重G注：a、b、F、G的关系详第十节。三、使拼装后的悬挂臂杆前支点和后支点之间的距离b为臂杆悬挑长度a的两倍以上。压放平衡配重的要求，每个支架平衡重重量500kg，每台1000kg。四、在屋顶构架部位吊篮悬挂系统的锚固方法。用（直径8.3）钢丝绳穿入后支点处臂杆螺栓孔，将臂杆与构造梁缠绕数圈并固定在一起，调节钢丝绳预受力绷紧，用三个10mm绳夹固定，绳夹间距10-12cm，钢丝绳自由端长12cm以上。五、安装提升钢丝绳和安全钢丝绳。（一）分别将提升钢丝绳和安全钢丝绳绕过绳轮后安装三个钢丝绳夹，绳夹间距12-14cm，绳夹滑鞍压在工作段上，非工作段长度10-12cm。（二）检查确认钢丝绳绳夹紧固可靠，再将固定钢丝绳绳轮与悬挂前臂耳板穿上连接销轴，开口销尾部叉开。钢丝绳绳夹螺栓拧紧的扭力矩应达到6065Nm。（三）分别将提升钢丝绳和安全钢丝绳沿外墙缓慢放下。六、组装悬吊平台。根据项目部指定的具体位置确定所需吊篮平台的长度进行组装。平台组件不应有歪斜、扭曲及严重锈蚀等缺陷，连接件必须齐全、紧固可靠。七、将安全锁及提升机安装就位，装好定位销，拧紧全部连接螺栓。八、设置独立救生绳。救生绳固定在建筑结构上，从吊篮内侧沿外墙放下。第七章 吊篮验收第一节 验收一、在安装过程中，工人班组对每一道工序进行自检，确认合格再继续下一道工序。检查并确认电气线路接线正确、平台及悬挂支架各连接件齐全可靠。点动控制箱按钮，检查电器元件、电机及制动器工作是否正常。检查安全锁锁绳及松绳工作是否正常。二、吊篮安装完毕，先经安装班组检查和试运转调试，经吊篮管理人员检查合格后，再通知项目部管理人员及相关人员进行检查验收。按照国家标准高处作业吊篮GB19155及相关规定，对吊篮所有零部件及连接情况等进行检查，并对吊篮进行运转试验，检查葫芦及安全装置的工作情况。经验收合格后，项目部代表及相关人员在吊篮安装验收表上签字确认。第八章 吊篮拆卸方法一、吊篮拆卸过程与安装过程正好相反，先装的后拆，后装的先拆。二、吊篮拆卸的主要流程是：降落悬吊平台着地钢丝绳完全松弛卸载 拆卸钢丝绳拆除电气系统解体平台取平衡重解体悬挂支架材料清理三、拆卸过程注意事项（一）必须按工作流程进行拆卸，特别注意平台未落地且钢丝绳未完全卸载之前，严禁进行平衡重的拆除。（二）拆卸过程工具及配件等任何物件，均不得抛掷，尤其注意钢丝绳、电缆拆除时不得抛扔，而必须用结实麻绳拽住，从高处缓慢放松，或收上屋面再转运下地。（三）拆卸作业对应的下方应设置警示标志，专人负责监护。（四）吊篮上部所有材料拆卸后均应放置平稳，不得靠墙立放或斜放或于临边放置。（五）拆卸过程中，放钢丝绳、转运材料，必须特别注意保护建筑物成品（如墙面、楼地面、雨水管等），采取可靠措施防止碰撞、擦挂损坏。第九章 安全措施一、安全交底。在吊篮安装、拆卸前，吊篮管理人员对安装班组工人进行安全交底。进入施工现场必须戴好安全帽，高处临边作业必须拴好安全带。二、必须严格执行正常安装拆卸的程序和步骤，不得擅自改变。现场管理人员应督促工人班组遵守安全操作规程及有关规定。三、严格质量把关。只有经安装竣工验收合格的吊篮方可投入使用，未经验收合格者严禁使用。四、项目部作业工人上吊篮前应经过培训，尤其在后期换人后，必须进行培训。培训工作由项目部负责组织，安装单位负责进行培训。五、项目部负责吊篮使用安全管理。（一）项目部应指定管理人员（施工员或安全员等）主管吊篮日常施工安全，应经常检查和监督班组作业人员必须严格遵守吊篮安全操作规程（内容详附件）。（二）吊篮使用中发生故障或发现安全隐患时，应停机并撤离到安全地方，不得勉强使用或自行处理，同时应报告项目部处理和吊篮安装单位维修，待吊篮故障或隐患排除后才可恢复使用。六、吊篮安装单位对吊篮进行日常维修和安全检查。现场维修人员每天对吊篮进行检查，发现故障立即排除。吊篮管理人员每周定期进行吊篮安全检查，安全员进行定期检查和不定期巡查，制止和纠正工人班组违章违规行为。日常检查过程中，钢丝绳、安全装置（包括平衡重、安全锁、独立救生绳）、以及吊篮结构连接为保证项目，每日必检，一旦发现的问题必须立即采取措施进行整改。管理人员应对整改落实情况进行监督，确保排除隐患。七、项目部应在作业吊篮下方对应的危险区域设置警戒，由专人负责看护。吊篮下方应禁止交叉作业。第十章 环保措施一、控制噪音。作业过程中，作业人员应采取措施避免发出较大声响。二、禁止在施工现场焚烧废油废棉纱等各类物资，防止产生有毒有害气体和引发火灾事故。三、旧手套等废弃物品收集到项目部指定的堆放位置。每班工作结束，作业人员到项目部指定的地方洗手，将污水排入项目部专门的收集池内。第十一章 吊篮保洁、吊篮对工程的成品保护工作第一节 吊篮保洁一、使用过程中，提升机、安全锁内严禁进入砂桨、胶水、废纸、油漆等异物。每天工作结束后，应做好吊篮的清洁工作。（一）维修保养 专职维修人员应定期对整机各主要部件进行检查，保养和维修，并做好记录，发现故障应以书面方式呈报项目部。（二）工作纪律1.应严格遵照高处作业吊篮安全规则(GJ5027-92)架设和使用高处作业吊篮。2吊篮升降必须严格按操作规程和安全交底进行。3酒后、过度疲劳、情绪异常都不得上吊篮操作。4作业人员必须听从安全人员的劝阻否则安全人员有权采取各种方式阻止违章作业，直至采取停机整改措施强令整改。第二节 吊篮对工程的成品保护工作一、安装悬臂机构同时做好成品保护工作，对安装好的门窗及做好的防水层不得损坏，搬运配重及悬臂机构应轻拿轻放，前、后支架下垫木板，不得损坏防水层。对安装人员要做到技术安全交底。二、吊篮要距墙面10cm以上，操作人员面向墙遇到突起物用力推开，以避免对墙体的碰撞。三、电缆线及安全绳在楼层阳台女儿墙上转角处应当由使用方采取软材料（如塑料布、麻袋片等）包裹，防止电缆线和安全绳的磨损及女儿墙角的损坏。第十二章 作业时的注意事项一、使用前的检查：查看吊篮平台、提升机、提升机与吊篮平台的连接处有无异常磨损、腐蚀、表面裂缝、连接松脱脱焊等现象。悬挂机构各连接处应牢固、无开裂脱焊现象。配重放置正常，无短缺，钢丝绳固定正常，钢丝绳无过度磨损、断裂等异常现象，达到报废标准的钢丝绳必须更换，钢丝绳下端悬吊的锤安装正常；电箱、电览、控制按钮、插头应完好，上限位开关、手握开关等应灵活可靠，无漏电现象。二、通电检查：按“2试运转”的要求检查吊篮的运行状况，提升机应无异常声音和震动现象电磁制动器的制动灵活可靠，安全锁锁绳功能无异常。提升机、安全锁、钢丝绳等严禁带病工作。三、吊篮所架设的所置处，应考虑供作业人员安全进出平台的通道；当必须从屋面经过时，必须将平台提升至屋面所置，并且同时只能有一人进出 并列的相邻吊篮平台，不允许作业人员从一平台跨入另一平台。四、作业人员应按规定佩戴安全帽、安全带等。安全帽应予扣紧，以安全带系在专门的防附自锁器上，扣于单独悬挂于建筑物构筑物牢固部位的人身安全绳上；当作业人员随吊篮提升时，该自锁器可沿安全绳上移，而正常下降时需放松自锁器才得下降，人员不慎坠落时则能靠自锁器夹紧于安全绳上。五、操作吊篮平台的人员应按规定的站位进行操作，平台上的荷重应尽量均匀分布。六、吊篮平台上的作业人员不应有鲁莽或大意的行为，或制造任何可能发生伤害事故的环境特别应注意可能妨碍平台升降的建筑结构外伸部位或物体，并作出适当的处理。七、吊篮平台都应基本保持水平升降。运行中，吊篮平台出现倾斜，将转换并关拔至较低的一恻，升至水平。工作平台两侧高差超过15cm时，应及时将吊篮平台调平。八、吊篮平台作上、下运动时，操纵人员应当注意警告附近人员避让。九、在正常运行下，不应使用手支制动器近代制吊篮平台的下降，也不应随意卸开各种装置的护罩、封门，更禁止在平台悬挂职空中时拆卸任何装置。当吊篮平台运行碰到上限位块时吊篮平台应能立即停止运行，随即按动下行开关，吊篮平台下降，以脱离与限位器的接触。十、当吊篮出现故障，自动制动装置均失效时，应利用手刹车停住吊篮平台。需下降时，可采用手刹装置使平台缓慢下降。需提升时，则可采用一边松开手动制动器，边摇动后摇柄提升吊篮平台的方法。但应注意防止因不慎脱手而未及刹住平台的危险。十一、当吊篮作业时发生故障，不下降的迹象或可疑的损伤时，作业人员在可能的条件下，应与安全员取得联系，并在其指导、指挥下按规定的处理程序进行妥善处理。十二、当作业中遇停电时，应立即关闭电源开关，以防恢复供电时末及注意而发生意外。若需要将吊篮平台降回地面，可从提升机手柄内取出滑降拔杆，并将其旋入电机上方风罩内制动器拔叉的螺纹孔内，向上抬起，吊篮平台会匀速下降。手动滑降时，应两端同时操和或交替滑降使吊篮平台基本保持水平状态。十三、屋面悬挂机构的移位，应由指定的人员进行，并应先放下吊篮平台，在吊蓝平台上无人的情况下移位。十四、当作业中遇天气条件恶化，超出规定的使用条件时，应立即停止使用，并与安全管理人员取得联系，对吊篮有关装置、设备的安全性进行检查，进行防护处理。十五、检查安全装备一定要系好安全带和人身安全绳、戴好安全帽进行作业。十六、设备设施必须严格实施定期检查和保养。十七、严格禁止与操作无关人员进入吊篮设备操作区域内。十八、监护人员应禁止无关人员进入屋顶上的吊篮设备区域内。操作区域下方，禁止无关人员擅自进入，须在醒目处做好标牌，同时要求配监护人员。十九、如发现异常或不正常的情况，应禁止使用吊篮，关闭电源开关。第十三章 作业后的注意事项一、作业后(或中途停止作业后)，吊篮平台应停放于地面，如加挂于接近地面的空中，其下面应设支撑设施，切断总电源，锁好操纵装置，应采取防雨、防水措施，并将悬挂机构按规定的方法予以锁定。二、对于作业后不得已而将平台挂于空中某一位置时，除必须如前述的要求，确保人员进出的安全通道外，还应将平台适当栓定，防止其作较大摆动。此外，还应检查各装置、吊篮平台等各联结关键部位是香安全可靠，任何吊具是否处于随手可及的位置，任何电气装置是否处于非随手可及的位置，且绝缘良好。三、作业人员必须保持设备的清洁，对可能致使人员打滑或跌落的油漆或其它物质，必须予以清除。四、对于因故障待修的设备，应悬挂一定的标志。在恢复正常使用状态前禁止使用。第十四章 季节性施工安全措施、应急预案第一节 季节性施工安全措施一、雷、雨大风（阵风6级及以上）天气不得使用吊篮，应停置地面，并在雷雨到来之前彻底检查吊篮的接地情况。二、下雨时，将吊篮的两个提升机用塑料布包住，并在电缆线的接口处用防水胶布包严，以防止雨水进入电机内。三、电缆线的所有接头都用防水胶布包严。四、雾天施工时，应等大雾散去，并在阳光比较充足的情况下才可以使用吊篮，否则，容易出现钢丝绳打滑并可能发生设备事故。五、冬季施工时应注意不能将水泼洒到吊篮内，以免吊篮内结冰而导致施工人员出现摔伤事故。六、冬季施工时施工人员必须穿防滑绝缘鞋，并将棉衣和棉裤穿好并系好袖口和裤脚。第二节 应急预案一、触电事故应急预案（一）触电事故应急措施1现场人员应当机立断地脱离电源，尽可能的立即切断电源（关闭电路），亦可用现场得到的绝缘材料等器材使触电人员脱离带电体。2将伤员立即脱离危险地方，组织人员进行抢救。3.若发现触电者呼吸或呼吸心跳均停止，则将伤员仰卧在平地上或平板上立即进行人工呼吸或同时进行体外心脏按压。4.立即拨打120与当地急救中心取得联系（医院在附近的直接送往医院），详细说明事故地点、严重程度和联系电话，并派人到路口接应。5.立即向公司应急抢险领导小组汇报事故发生情况并寻求支持。6.维护现场秩序，严密保护事故现场。（二）应急物资 消毒用品、急救物品（绷带、无菌敷料）及各种常用小夹板、担架、止血袋、氧气袋。（三）注意事项1.在未脱离电源时，切不可用手去推拉触电者。2.事故发生时应组织人员进行全力抢救，视情况拨打120急救电话和马上通知有关负责人。3.注意保护好事故现场，便于调查分析事故原因。4.心肺复苏抢救措施要坚持不断的进行（包括送医院的途中）不能随便放弃。二、高处坠落事故应急预案（一）高处坠落事故应急措施1.迅速将伤员脱离危险场地，移至安全地带。2.使伤者保持呼吸道畅通，若发现窒息者，应及时解除其呼吸道梗塞和呼吸机能障碍，立即解开伤员衣领，消除伤员工、鼻、咽喉部的异物、血块、分泌物、呕吐物等。3.使伤口有效止血，包扎伤口。4.视其伤口情采取报警直接送往医院，或待简单处理后去医院检查。5.伤员有骨折，关节伤，肢体挤压伤，大块软组织伤都要固定。6.若伤员有断肢情况发生应尽量用干净的干布（灭菌敷料）包裹装入塑料袋内，随伤员一起转送。7.预防感染、止痛，可以给伤员用抗生素和止痛剂。8.记录伤情，现场救护人员应边抢救边记录伤员的受伤原因，受伤部位，受伤程度等第一手资料。9.立即拨打120与当地急救中心取得联系（医院在附近的直接送往医院），详细说明事故地点、严重程度和联系电话，并派人到路口接应。10.指挥部接到报告后，应立即在第一时间赶赴现场，了解和掌握事故情况，开展抢救和维护现场秩序，保护事故现场。（二）应急物资 消毒用品、急救物品（绷带、无菌敷料）及各种常用小夹板、担架、止血带、氧气袋。三、注意事项（一）事故发生时应组织人员进行全力抢救，视情况拨打120急救电话和马上通知有关负责人。（二）重伤员运送应用担架，腹部创伤及背柱损伤者，应用卧位运送；胸部伤者一般取半卧位，颅脑损伤者一般取仰卧偏头或侧卧位，以免呕吐误吸。（三）注意保护事故现场，便于调查分析事故原因。（四）应急联络电话医院抢救中心：120 匪警：110 火警：119工地现场值班电话： 手机： 项目负责人： 手机： 安全员： 手机： 技术负责人： 手机： 其他相关人员联络电话： 手机： 第十五章 吊篮悬挂系统稳定性验算悬挂系统的安装情况如下图所示：a臂杆前端悬挑长度。安装过程控制为a1.3m。b臂杆后段平衡臂长度，通常情况下b为臂杆悬挑长度a的两倍以上。G配重；吊篮使用说明书规定，前梁额定伸出长度下，吊篮配重900kg，从偏于安全考虑，实际每台吊篮安放1000kg配重，即每台吊篮的两个配重支架上各压放配重500kg。F吊篮悬挂端的总载荷，包括恒荷载和施工活荷载。恒荷载包括平台、提升机、钢丝绳、安全锁等构配件自重；施工活荷载包括作业人员和施工器材的重量。查吊篮说明书，6m平台的吊篮 F=776-300+630=1106kg，取平衡重900kg。稳定系数k=Gb/Fa=900kg4m/(1106kg1.3m)=2.5因K=2.52,故悬挂系统稳定性符合安全要求。附 图
