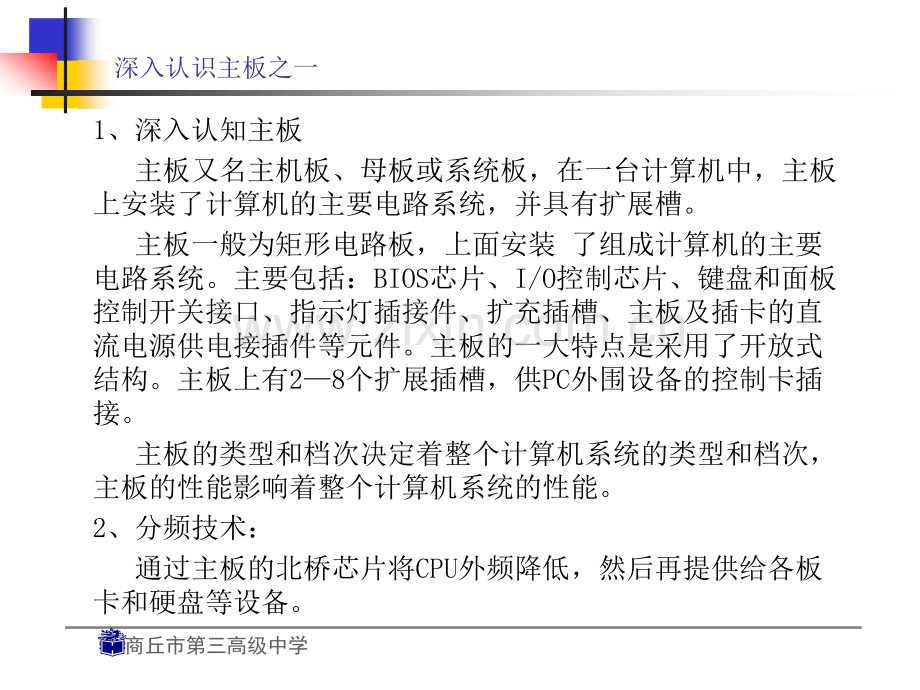

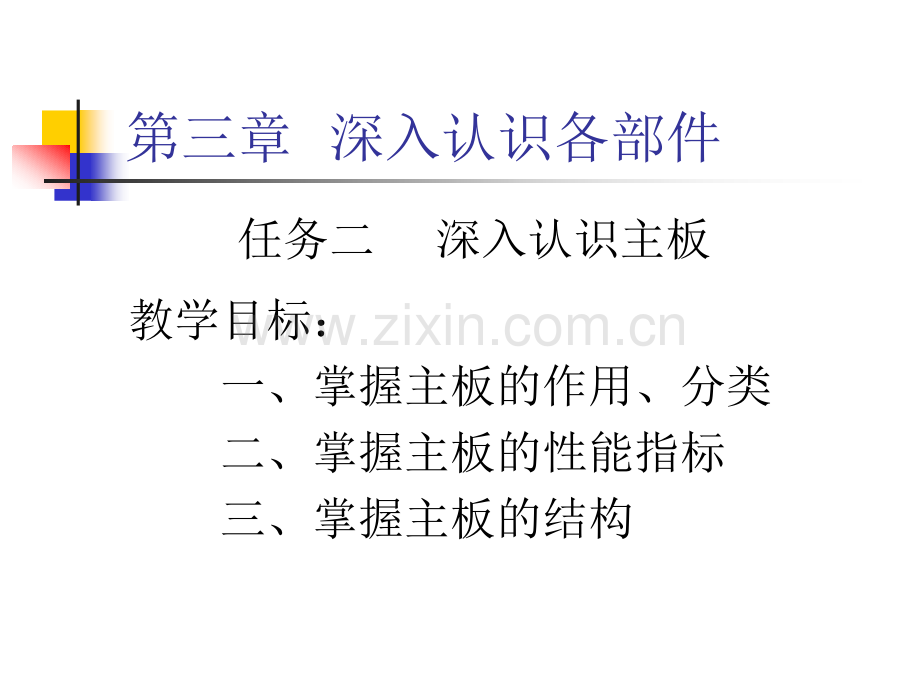

第三章 深入认识各部件任务二 深入认识主板教学目标：一、掌握主板的作用、分类二、掌握主板的性能指标三、掌握主板的结构 商丘市第三高级中学1、深入认知主板 主板又名主机板、母板或系统板，在一台计算机中，主板上安装了计算机的主要电路系统，并具有扩展槽。主板一般为矩形电路板，上面安装 了组成计算机的主要电路系统。主要包括：BIOS芯片、I/O控制芯片、键盘和面板控制开关接口、指示灯插接件、扩充插槽、主板及插卡的直流电源供电接插件等元件。主板的一大特点是采用了开放式结构。主板上有28个扩展插槽，供PC外围设备的控制卡插接。主板的类型和档次决定着整个计算机系统的类型和档次，主板的性能影响着整个计算机系统的性能。2、分频技术：通过主板的北桥芯片将CPU外频降低，然后再提供给各板卡和硬盘等设备。深入认识主板之一 商丘市第三高级中学1、主板的地位和作用：主板又名主机板、母板、系统板等，是位于主机箱底部的一块多层印制电路板，其主要作用是为CPU、内存等设备提供稳定的运行平台。计算机是通过主板将CPU、内存等各种器件和外部设备有机地结合在一起形成一套完整的系统。2、主板普遍采用的新技术n采用Flash BIOS 用户只需软件即可升级。n采用同步突发式(PB Cache)二级高速缓存，与以前的异步缓存相比，可提高速度和效率；n主板集成两个串口、一个并口和一个软驱接口；n主板集成两个通道的增强型(EIDE)硬盘接口，用于连接硬盘、IDE光驱等设备n设有PS/2鼠标接口、USB等接口。参考图形 前置面板接口 主板的CPU插座主板的外部接口 主板的插槽深入认识主板之二 商丘市第三高级中学一、主板的分类：（一）按主板上使用的CPU分类：如P4主板、CORE主板、速龙主板。注意通过看CPU的插槽对其进行分类（P19）。（二）按厂家与芯片组分类：常见芯片组公司：Intel、AMD、VIA、SiS、nVIDIA和ATI等。（三）按大小分：大板、小板和迷你板。（四）按智能分为设置PnP（即插即用）、节能（绿色）和无跳线主板。（五）按电路板工艺分双层板、4层板和6层板。深入认识主板之三 商丘市第三高级中学主板图形简介电容CPU插槽(Socket478)内存插槽电源接口北桥芯片 AGP插槽PCI插槽纽扣电池南桥芯片IDE接口软驱接口BIOS芯片华硕的P4P800 Delux主板组成图深入认识主板 商丘市第三高级中学CPU插座1、CPU插座n主流AMD处理器：AM2与AM2+（DDR2）为940针、AM3（DDR3）为938针n主流Intel处理器：Socket T(LGA775)支持Pentium 4、Pentium D、Celeron D、Core 2；Socket H(LGA1156)支持Intel Core i3/i5/i7。LGA775插座2、内存插槽 内存插槽用于安装内存条。通常较为高档的主板会提供4根内存插槽，内存插槽的数量越多，说明主板的内存扩展性越好。对于支持双通道内存架构的主板，内存插槽通常会有颜色标识，相同颜色的两条内存插槽，用来组成双通道内存构架。商丘市第三高级中学二、主板的组成、主板芯片组 n主板芯片组简介:主板芯片组的技术含量相当高，因此有能力设计、生产主板芯片组的厂商并不多。此外，由于主板芯片组得与CPU 配套，因此目前的主板芯片组主要分为“For Intel”和“For AMD”两大类，分别支持Intel 的CPU 和AMD的CPU。目前市场上专为Intel处理器提供芯片组的厂商主要有Intel、VIA、SIS 等几家，专为AMD处理器提供芯片组的厂商主要有VIA、SIS、nVIDIA 等几家。其中，Intel、VIA、SIS、nVIDIA是市场上主要的芯片组厂商。了解这四家的主流产品，可以清楚主板芯片组市场中的主流产品。n北桥芯片：负责CPU与内存之间的数据交换和传输，因而决定了主板可以支持什么CPU和内存。北桥芯片还承担着AGP总线或PCI-E的控制、管理和传输工作。总的来说，北桥芯片主要用来承担高数据传输速率设备的连接。n南桥芯片：负责与低速率传输设备之间的联系。具体来说，负责与USB、声卡、网卡、PATA设备、SATA设备、PCI总线设备、串行设备、并行设备、RAID构架和外置无线设备的沟通、管理和传输工作。商丘市第三高级中学二、主板的组成 主流芯片组简介nIntel 芯片组：nVIA芯片组：nnForce 芯片组：945G芯片组（82945G+ICH7）KT880芯片组 nForce 4 芯片组 商丘市第三高级中学、主板的扩展插槽 扩展插槽用于接入显卡、声卡、网卡、MODEM、视频采集卡和电视卡等板卡设备。nAGP接口插槽 AGP 8x为32位宽的并行总线，运行于533MHz，总带宽大约在2.1GB/s nPCI总线插槽 32位数据总线，且可扩展为64位。为显卡、声卡、网卡、电视卡、MODEM等设备提供了连接接口，工作频率为33MHz/66MHz。nPCI Express接口插槽 PCI Express采用点对点串行连接，包括X1、X4、X8以及X16，PCI Express接口能够支持热拔插；支持双向数据传输；数据传输带宽500MB/s 8GB/s，用于取代AGP接口的PCI Express接口为X16。nAMR插槽 是一套基于AC97规范的开放式工业标准，可插接AMR声卡或AMR Modem卡。商丘市第三高级中学主板的外部接口PS2接口（鼠标）PS2接口（键盘）LPT打印口（并口）COM口USB接口RJ45接口声音输入声音输出麦克风接口1394接口主板外部接口示意图主板外部接口主板外部接口 商丘市第三高级中学二、主板的组成.主板外部接口n串行口：连接调制解调器、数码相机、手持扫描仪和鼠标等 n并行口：主要连接打印机，扫描仪等 n PS/2接口：连接鼠标和键盘 nUSB接口：连接MP3、摄像头、打印机、扫描仪、移动硬盘、闪存盘等高速USB设备nRJ-45网络接口：用来接入局域网或连接ADSL等上网设备 nIEEE1394接口：主要用来接入数码摄像机、外置刻录机等设备 n音频设备接口：用来连接有源音箱；数字光纤接口则负责传输质量更高的数字音频信号 商丘市第三高级中学机箱前置面板接头 机箱前置面板接头是主板用来连接机箱上的电源开关、系统复位、硬盘电源指示灯等排线的地方 标注含义Reset SW复位开关Power SWATX电源开关Power LED电源指示灯HDD LED硬盘指示灯Speaker机箱喇叭 商丘市第三高级中学二、主板的组成.关于BIOS和CMOS BIOS是英文“Basic Input Output System”的缩略语，直译过来后中文名称就是“基本输入输出系统”。其实，它是一组固化到计算机内主板上一个ROM芯片上的程序，它保存着计算机最重要的基本输入输出的程序、系统设置信息、开机后自检程序和系统自启动程序。其主要功能是为计算机提供最底层的、最直接的硬件设置和控制。CMOS（本意是指互补金属氧化物半导体一种大规模应用于集成电路芯片制造的原料）是微机主板上的一块可读写的RAM芯片，用来保存当前系统的硬件配置和用户对某些参数的设定。商丘市第三高级中学二、主板的组成.主板的其它部件串行ATA接口并行ATA接口P4专用电源插座CPU风扇插座电源插座 商丘市第三高级中学二、主板的组成.一体化主板 一体化主板是指集成了显卡、声卡等功能的主板，一般采用小板设计 七彩虹C51主板 商丘市第三高级中学三、主板的选购1.主板的选购原则实际需求：如果需要做升级，应考虑主板将来升级扩展的能力，尤其扩充内存、增加扩展卡、升级CPU等，应选择扩展性好、性能出众的主板。如果只是要求够用、好用就行，可以考虑选择性价比出众的整合型主板，以减小总体开支。如果对系统要求前卫，对速度、稳定、系统安全要求近乎苛刻，那么选择高性能主板。品牌：品牌决定产品的品质，一个有品牌的产品有一个有实力的厂商做后盾、做支持；一个有实力主板厂商，为了推出自己的品牌的主板，从产品的设计开始、选料筛选、工艺控制、晶管测试，到包装运送都要经过十分严格的把关。这样一个有品牌作保证的主板，可对计算机系统的稳定运行提供牢固的保障。售后服务：如厂商能否提供完善的质保服务，包括产品售出时的质保卡，承诺产品的保换时间的长短，产品的本地化工作如何（包括提供详细的中文说明书），配件提供是否完整等。兼容性：对于自己动手装电脑的用户（DIY）来说，主板的兼容性是必须考虑的因素。例如，有时主板不能使用某个品牌的功能卡或者外设。商丘市第三高级中学三、主板的选购2.选购主板时应该注意问题 nCPU插座与ATX电源接口在主板上的位置 n主板的厚度 n主板芯片组的生产日期 n扩展插槽内弹簧片的弹性 n主板上的纽扣电池 n主板上各部件的焊接质量 商丘市第三高级中学四、主板常见故障 n与主板驱动程序有关 n接触不良、短路等 n和主板电池有关的问题n兼容性问题 n主板北桥芯片散热效果不佳 n主板电容失效 nBIOS受损 商丘市第三高级中学五、主板的日常维护 n防尘：CPU、内存条、显示卡等重要部件都插在主机板上，如果灰尘过多，有可能使主板与各部件之间接触不良，产生这样或那样的未知故障n防潮：如果环境太潮湿，主板很容易变形而产生接触不良等故障。另外，在组装计算机时，固定主板的螺丝不要拧得太紧，各个螺丝都应该用同样的力度，如果拧得太紧，容易使主板产生变形 商丘市第三高级中学主板的扩展插槽AGP扩展插槽 返回 商丘市第三高级中学主板的扩展插槽PCI扩展插槽 返回 商丘市第三高级中学主板的扩展插槽PCI-E接口插槽 返回 商丘市第三高级中学主板的扩展插槽AMR插槽 返回 商丘市第三高级中学主板的扩展插槽内存插槽 返回
