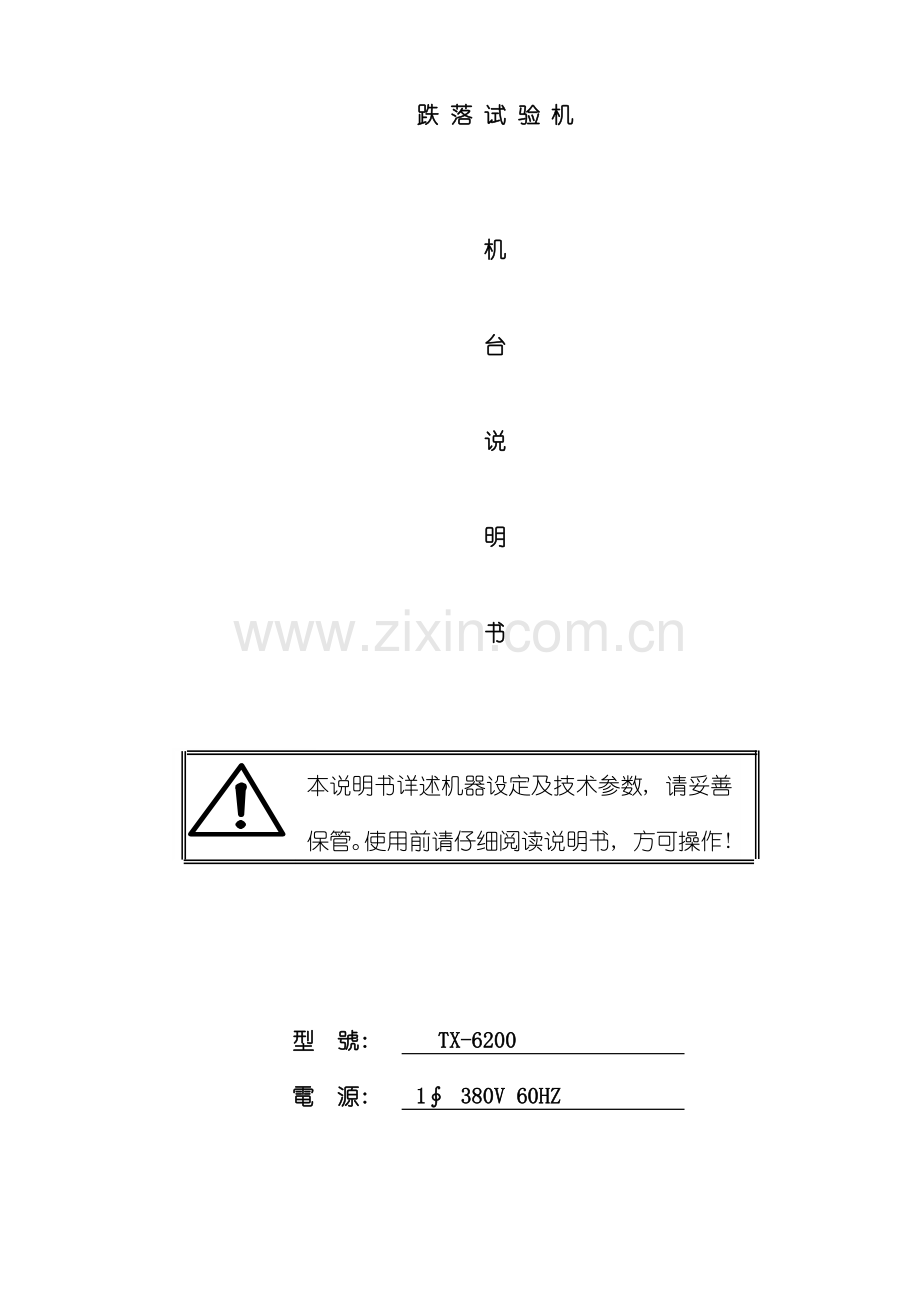

跌 落 试 验 机

机

台

说

明

书

本说明书详述机器设定及技术参数, 请妥善保管。使用前请仔细阅读说明书, 方可操作!

型 號: TX-6200
電 源: 1∮ 380V 60HZ

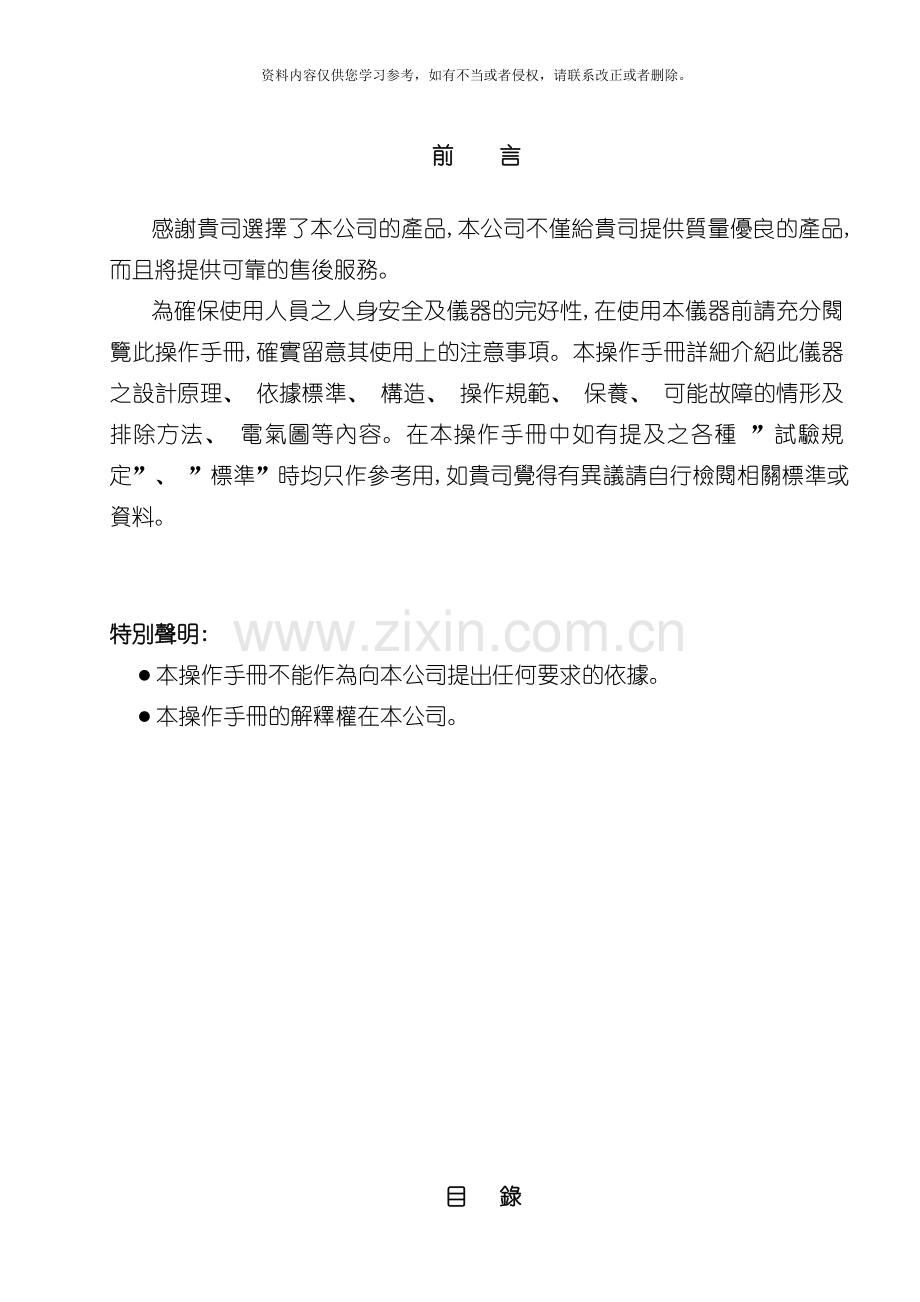

前 言

感謝貴司選擇了本公司的產品,本公司不僅給貴司提供質量優良的產品,而且將提供可靠的售後服務。
為確保使用人員之人身安全及儀器的完好性,在使用本儀器前請充分閱覽此操作手冊,確實留意其使用上的注意事項。本操作手冊詳細介紹此儀器之設計原理、 依據標準、 構造、 操作規範、 保養、 可能故障的情形及排除方法、 電氣圖等內容。在本操作手冊中如有提及之各種 ”試驗規定”、 ”標準”時均只作參考用,如貴司覺得有異議請自行檢閱相關標準或資料。

特別聲明:
l 本操作手冊不能作為向本公司提出任何要求的依據。
l 本操作手冊的解釋權在本公司。

目　錄

安全上的注意─────────────────────3
壹﹑概論───────────────────────4
貳﹑儀器說明─────────────────────4-5
<一>﹑儀器結構────────────────────4
<二>﹑控制面板────────────────────5-6
<三>﹑儀器規格────────────────────7
叁﹑儀器安裝─────────────────────7
肆﹑操作規範─────────────────────7-8
<一>﹑試驗前確認事項─────────────────7
<二>﹑操作步驟────────────────────7-8
<三>﹑結果判定────────────────────8
<四>﹑落下速度計算公式────────────────8
伍﹑保養程序─────────────────────9
陸﹑品質保證─────────────────────9
柒﹑備註───────────────────────10
报告───────────────────────11

安全上的注意

安全上的記號:
在本手冊中,關於安全上的注意事項以及使用儀器時有下列重要的各顯示事項,為了防止意外事故及危險,請務必遵守下列危險﹑警告﹑注意的記言:

!
危險:
此顯示的項目,表示如不遵照,操作者有可能受傷害。

!
警告:
此顯示的項目,表示如不遵照,有可能損壞儀器。

G
注意:

此顯示的項目,表示為有可能影響測試結果和品質。

G
【注】
此顯示,本產品在操作使用中之輔助說明。

在本儀器上,以下記號表示注意﹑警告。

!

警告記號
此記號表示在有必要參照操作手冊的場所。
~

危險電壓記號
此記號表示為高壓危險。

接地保護記號
表示於本儀器上之接地端子。

壹﹑概 論

一﹑用途:
本機專門測試物品包裝后,受到墬落時之受損情況.以供生產廠家對產品包裝後搬運時受損采取有效控制措施.
二﹑原理:
本機模擬物品在搬運時由不同高度自由落下之動作.

貳﹑儀器說明
<一> ﹑儀器結構說明(圖1):

1. 調整對角與對邊杆對換位置固定鈕
2. 測試杆
3. 調整測試杆位置固定鈕
4. 測對角\边
5. 跌落臂
6. 控制面板(見圖3說明)
7. 底板

1

2
3

4
控制箱

底板
滑動底板

6

5

7

圖1

<二> ﹑控制面板說明(圖2):

电源: 按此键机台电源接通
上升: 按此键, 机台根据高度显示栏设定值自动上升。
下降: 按此鍵,机台跌落臂向下运行
复位: 机台跌落臂复位
跌落: 按此鍵,試驗物體落下
停止: 按此键机台停止上升或下降
高度表: 显示实际高度与设定高度

操作流程
1. 根据测试要求高度, 设定其高度表测试高度表值。
2. 按复位键, 将跌落臂复位。
3. 把测试纸箱放在跌落臂上。
4. 按上升键, 使跌落臂升到测试高度, 到达设定高度值后, 机台会自动停止上升。
5. 按跌落键, 进行纸箱跌落测试。
6. 测试完成后, 按复位键, 将跌落臂复位。进行下一次测试。

注: 机台不进行测试了, 请将跌落臂放下, 以免弹簧疲劳受损。

位移顯示器說明

1

2

1. 實際位移顯示(單位為mm).
2. 設定位移顯示(單位為mm).
3. 清零實際位移顯示, 此键也被锁定
4. 參數設定鍵,設定位移量后,按此鍵進行確認退出設定畫面.
5. 光標左移動鍵,同樣按此鍵進入位移設定畫面.
6. 光標数字遞減鍵.
7. 光標数字遞增鍵.

高度表设定画面如下
1. 按 键进入设定状态, 在设定区域显示第一位数字会闪动。

2. 按 键移动要改动的数字位。

3. 按 或 键进行增加或减小数字。

4. 设置完成后, 按 键返回运行模式。

实际位移显示值到达设定位移显示值, 机台会停止上升。

<三> ﹑儀器規格說明(表1):

項 目
規 格
承載荷重(約)
MAX:120 kg
測試空間
1000x1000x1000mm(長x寬x高)可調
體積(約)
120 cm ×170 cm ×240 cm長×寬×高(不包含控制箱)
重量(約)
750 kg
電源
1∮ AC 380V 3A
跌落高度
350~1200mm

表1

叁﹑儀器安裝
<一> ﹑電源條件: 請依本機銘牌上標示配置正確電源。
!
危險
■ 輸入電壓誤差範圍應在±10%以內且保證機臺應正確接地,防止機臺漏電造成傷害。

<二> ﹑本儀器需置於水平鋼筋混凝土地面安裝定位

肆﹑操作規範

<一> ﹑試驗前確認事項:
l 確認機臺是否接上符合要求之電源。
<二> ﹑操作步聚:
1. 打开电源开关, 机台跌落臂自动复位, 机身自动下降到350mm。
2. 经过上升设定或下降设定来设定跌落高度, 高度显示栏下边显示设定高度, 上边显示实际跟踪高度。
3. 把产品放到跌落臂的托盘中间, 根据要求选择跌落角、 面、 或者棱。并用测试对角、 边固定。
4. 按上升或下降键, 机台会根据设定高度自动选择上升或下降, 并到达设定高度。
5. 中途需要重新调整高度, 可按停止键, 来停止机台上升或下降。
6. 到达设定高度, 能够按跌落键, 来跌落产品, 但一定要看跌落的有效面积没有站人, 以免伤到其它人。机台能够记录产品跌落的次数。
7. 跌落之后, 能够按复位键来复位跌落臂。

警告
!
■ 操作上升動作時,如欲下降,應先按下停止鍵停止機臺,再按下降鍵,若
直接按下降鍵機臺下降,會造成動作錯誤損壞機器。

危險
!
■ 如試樣固定不牢固,會造成試驗結果不準以及可能造成試樣從試驗臺掉
下,甚至傷及操作者。
■ 測試過程所有人員盡可能的遠離試驗區。

<三> ﹑結果判定:
l 根據貴司品質標準測試物件的受損等級.

<四> ﹑落下速度計算
此試驗物為一种自由落體試驗,其計算公式如下:
V=V0+gt
H=V0t+1/2gt2
V2=V02+gh
g表重力加速度其值=980cm/sec2(9.8m/sec2)
t表時間(sec)
V表落下速度
Vo表初速度,一般由靜止落下,初速為零
h表落下高度
伍﹑保養程序

一﹑試驗前後應保持機臺清潔。
二﹑金屬鍍表面應定期用清油擦拭,螺杆及齒輪條部分應定期潤滑油,以達防護及保養作用,延長
機臺使用年限.

陸﹑品質保証

一﹑品質保證事項
本試驗機自出廠日期起免費服務一年(消耗品不在免費範圍內,不含差旅費)。
二﹑免費服務之主要憑證
當服務事項有爭議時主要依我司出具之<保證書>爲憑證。
故:1.請貴司妥爲保存<保證書>,如有遺失應于一個月內與我司客服部聯絡報備。
2.<保證書>若經塗改或未加我司之印章,則無效。
三﹑遇下列情况,雖在有效保證期限內,亦得酌收技術或材料費:
1. 由于天灾地變而損毀。
2. 由于使用者之過失或操作錯誤以致故障。
3. 未按規定使用電源電壓導致損壞。
4. 自行拆修以致損壞。
5. 借給她人使用以致故障。
6. 自行改裝以致故障。
7. 自行校正以致故障。
8. 轉移或運送不慎而故障。
9. 遠端地區之服務。
四﹑注意事項:
1.凡原在臺灣地區安裝使用之本公司産品,如將産品移往臺灣以外地區使用時,不論是否在保證期限內,服務人員之交通費及出差費,概由客戶支付。
2.凡廣東省地區以外之客戶,不論是否在保證期間內,服務人員之交通費及出差費,概由客戶支付。
柒﹑備 註

本冊若有疏漏之處,須要加以補充或更正;以及試驗機因改良創新,而變更設計;或是換裝較優組件,而使用方法必須另外說明者,均載於本欄.

本冊之編輯是為了協助貴廠瞭解本機之操作及應注意的事項,因此請妥為保管,以便必要時之參考. 本冊中之例舉﹑圖解及規範,概以本冊發佈時之機種型式為準.

未經同意 禁止翻印

出 厂 检 验 报 告

粤制 03000102
产品名称: 跌落试验机
型号规格: TR-6200
出厂编号:
出厂日期: 06月03日

序号
检验项目
技术要求
检 验
结 果
1
机台运转
正常
合格
2
外观
目测良好
合格

以下空白

该机及附件按技术要求进行了全面试验, 性能良好, 准予出厂。产品三包期一年。

质量负责人:张伟
