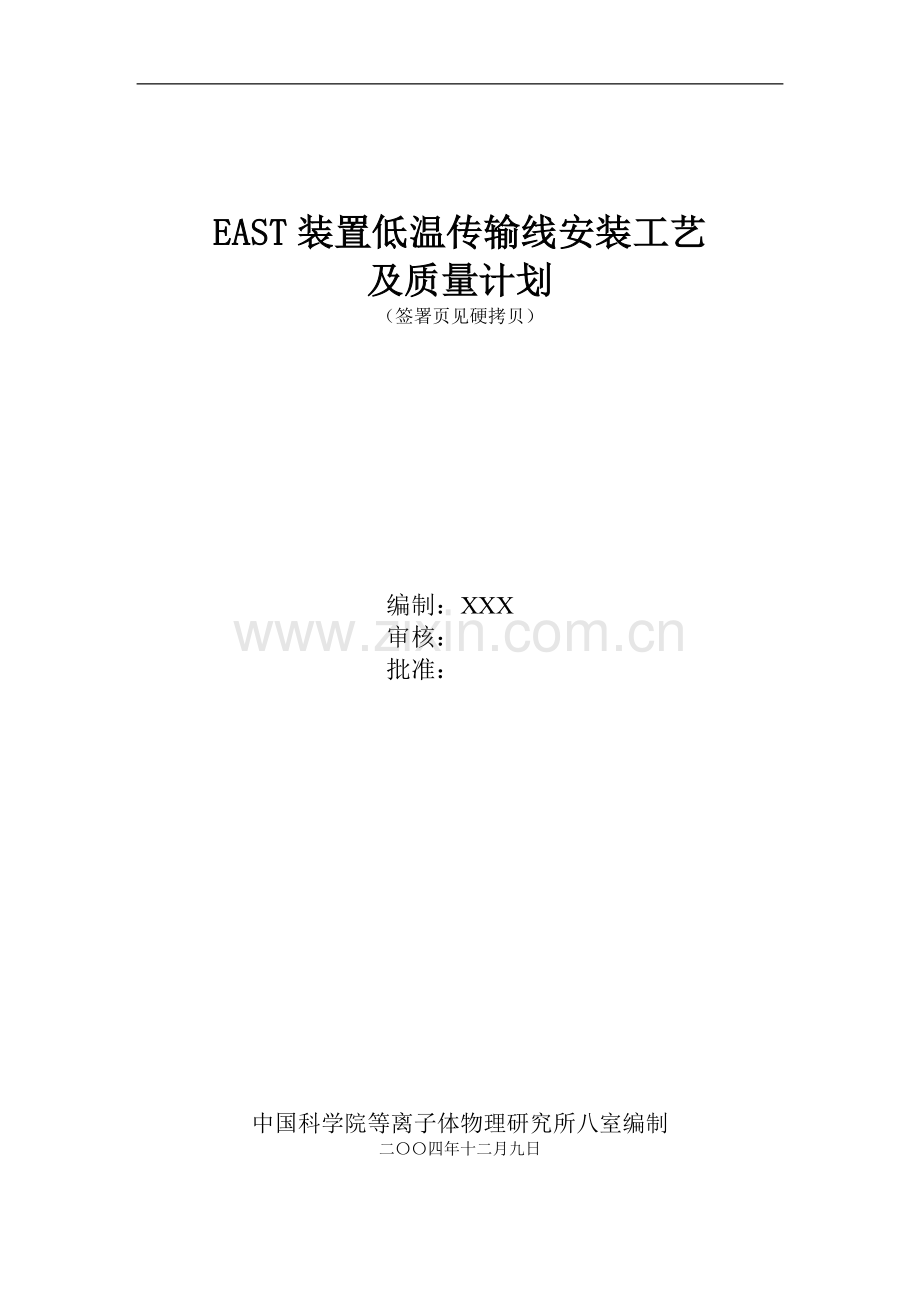

EAST装置低温传输线安装工艺
及质量计划
（签署页见硬拷贝）

编制：XXX
审核：
批准：

中国科学院等离子体物理研究所八室编制
二〇〇四年十二月九日

EAST装置低温传输线安装工艺及质量计划
为确保EAST装置低温传输线的安装质量，本大纲根据« HT-7U低温系统安装工艺及质量计划»编制，作为装置低温传输线安装过程中质量控制的指南，以保证低温传输线管道及管道元件的安装质量满足技术条件所规定的各项指标的要求。

1、 适用范围
本大纲适用于EAST装置各条低温传输线的安装。

2、 职责
2-1 八室领导全面负责EAST装置低温传输线安装的组织协调工作，责任工程师 负责本项目的具体安装工作，并对质量负责。
2-2 八室安排相应的技术负责人制定各项工艺文件，并监督安装过程中的执行情况。
2-3 责任工程师负责对各条低温传输线安装过程中的质量控制情况进行检查，参与重要工序的质量检验内容。
2-4对特定工艺和设备的质量检验，安排经过培训的具有特定资格的检验人员进行检验。

3、 质量管理目标
安装部件100%合格，安装完成后总体100％合格。
4、 质量管理办法
4-1确定安装工序流程、明确各工序质量职责；
4-2 确定各工序的详细工艺，确保：
•安装用技术文件充分、有效，符合技术条件要求；并对技术文件的完整性与适用性进行审查，主要技术文件见附录；
• 确定质检内容、检验规范。并对内容、规范和质检能力 进行审查，确保产品质量受控；
4-3 安装前准备状态检查：对材料、配件、工装与人员配备情况进行检查；
4-4安装工序控制：按照系统安装工序质量控制执行；
4-5质量验证：
• 各工序质量检验与传输线完成后最终检验按工序质量控制规定执行；

• 对检验状态应进行标记；
• 作好各项检验记录，使整个生产过程中的每一工序质量受控和可追溯；
• 检测器具计量检定情况；

5、安装工序工艺及质量控制
装置低温传输线安装工序如下：
图纸设计
材料订购（加工）
图纸审核会签
材料验收

传输线安装

安装前状态检验（预装）
安装中间检验

系 统 验 收
低温检验
安装结束检验

5-1 图纸设计
图纸设计由责任工程师完成。要求依据低温系统冷却流程图进行设计。
5-2 图纸审核会签
对责任工程师的设计图纸进行审核、会签。
5-3 材料订购（加工）
按照设计所需的材料、规格及数量订购材料和对材料进行加工。要求购进（加工）的材料满足设计的技术要求。
5-4 材料检验
管道订购到货后要求对全部管道按照技术要求在CICC车间进行检验，如清洗、打压、检漏等。并要求有详细的检验记录。检验合格的管道方能使用。
加工制成品按图纸进行验收，其中管件类制成品比照管道进行检验。
其它材料按照相应的技术要求进行检验。
5-5安装前状态检验（预装）
安装前要求对图纸是否齐全，所用材料是否检验并合格进行查验。按图纸和作业指导书先进行预装。在预装过程中根据实际情况，与责任工程师共同确定并对图纸和作业指导书作出必要的修改。

5-6传输线安装
要求根据图纸和预装的经验进行传输线安装。根据实际情况，有可能不在装置现场完成的工作尽量在组装车间完成。
5-7安装中间检验
低温传输线安装中间过程的质量控制包括以下几方面：管路焊接、冷屏连接、真空隔断安装、真空检漏、多层绝热材料的包敷、安装环境清洁等
•管路焊接包括：每一供冷支管的接头（直段、弯段、温度补偿段以及和阀箱、装置的连接段）；真空外管的连接。
•冷屏连接包括：每段冷屏之间的连接和冷屏与其供冷管路的连接，其中以后者更为重要。
•真空隔断安装主要指真空隔断各部件的安装和组焊。
•安装过程中要求对所有焊缝进行检漏，并要求焊缝漏率小于1×10－10mbarL/s。同时要求检验管道的连接是否符合流程图和配管图纸的要求。
•多层绝热材料的包敷分为4K温区和80K温区两种类型。
•安装环境清洁有两层含义：一是场地环境和工具的清洁，二是随时清除施工中产生的污染物诸如颗粒、粉尘、油渍等，以保证管道内部和真空室内部的清洁（特别提一下多层绝热材料的清洁）。
5-8安装结束检验
在传输线与装置、阀箱连接后，还必须进行整体质量检查。
要求对各管道进行整体试压和真空检漏，要求试验压力不小于25bar（氦管）。整体漏率要求小于1×10－9mbarL/s。
5-9 低温检验
传输线的各项指标都要在装置降温时在工作温度、工作压力下进行检验。
5-10 系统验收
项目完成时要求有最终的验收报告。
5-11安装记录完整、真实、可追溯。

6、质量检验的控制
6-1 检验方法：由检验小组负责制定。

6-2 检验人员：
•材料由CICC车间负责来验收。
•安装前状态检查由责任工程师和CICC车间共同完成。
• 低温系统安装过程中的检验由课题负责人指定相关技术人员负责，并由课题负责人负责审核。
• 低温检验由八室负责检验。
• 系统验收由总指挥部负责的验收小组来完成。
6-3 检验结果：按照制定的相关表格进行记录。需要提交调试报告的，要求详细记录调试的数据，并进行分析。

表一： EAST装置低温传输线安装验收表
课题编号： 年 月 日
部 件 名 称

合 同 号

甲方技术负责人

乙方技术负责人

乙方完成时间

货到我所时间

甲方验收时间

甲方收货人

乙方加工制造报告

甲方质量复检报告

归档技术
文件清单

主 要
技术要求

要求漏率小于1×10-10Pa·M3/S
保证真空室内部和管道内部的清洁

验

收

结

果

验收组及项目办验收结果、意见及签字：

课题组长意见及签名：

质管办意见及签名：

工程指挥部签名：
注：表内个别项目填写不下时，可加附页。

表二： 低 温 系 统 安 装 质 量 控 制 表

、
部件
名称
安装
日期
安装
负责人
签字
(含清洗、
焊接)
清洗
检查
安装
方位
检查
检漏
审核
其它
真空外管

内部管道

真空隔断

多层绝热

冷屏

其

它

设

备

表三： EAST装置低温传输线内部管道安装质量控制表
管道编号及名 称
安装
日期
安装负责人
焊 接
安装前检漏
安装前管道检查
安装后焊缝检漏
安装方位检查1
安装方位检查2
整体
检漏
审核
