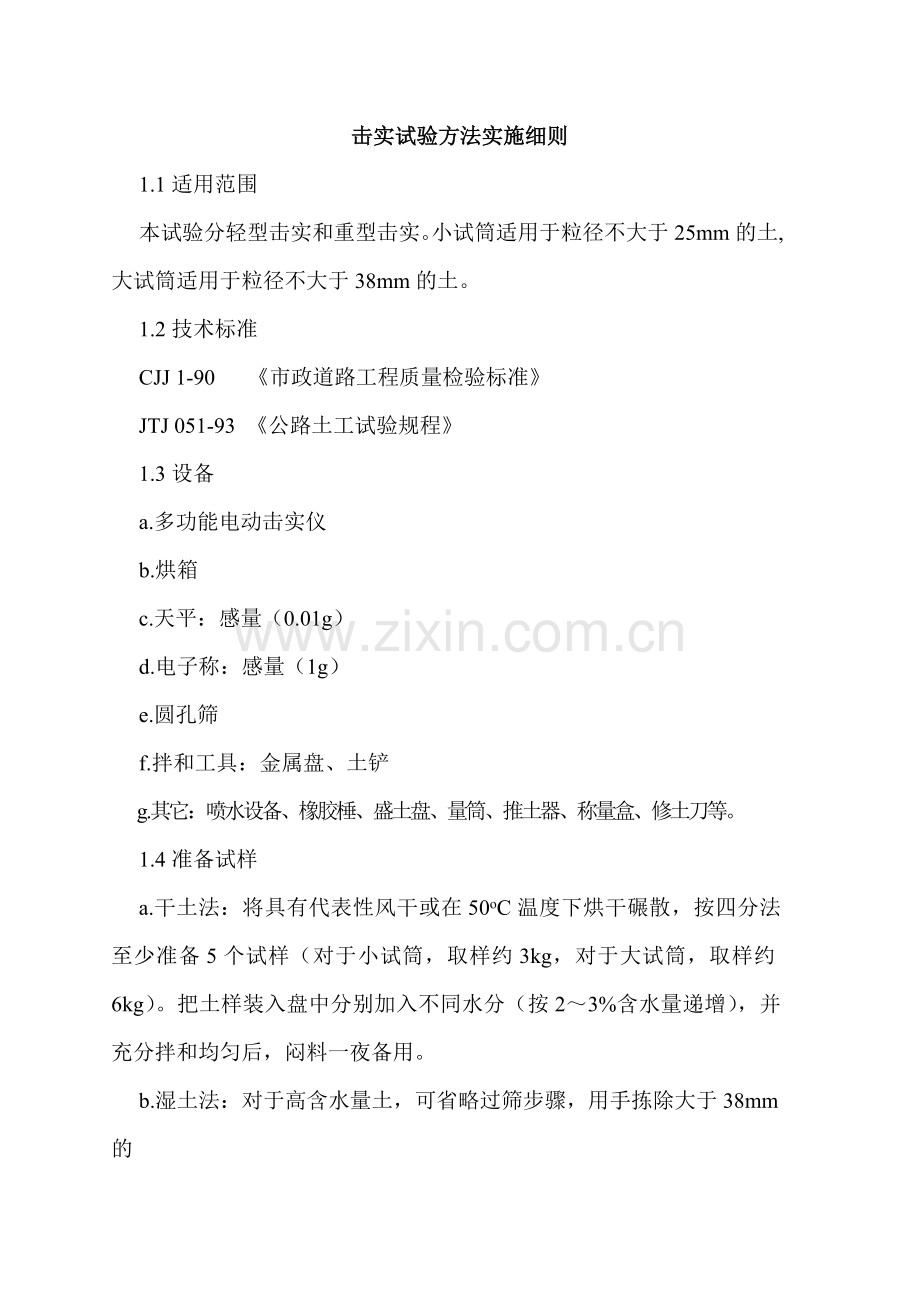

击实试验方法实施细则.doc

击实试验方法实施细则
1.1适用范围
本试验分轻型击实和重型击实。小试筒适用于粒径不大于25mm的土, 大试筒适用于粒径不大于38mm的土。
1.2技术标准
CJJ 1-90 《市政道路工程质量检验标准》
JTJ 051-93 《公路土工试验规程》
1.3设备
a.多功能电动击实仪
b.烘箱
c.天平：感量（0.01g）
d.电子称：感量（1g）
e.圆孔筛
f.拌和工具：金属盘、土铲
g.其它：喷水设备、橡胶棰、盛土盘、量筒、推土器、称量盒、修土刀等。
1.4准备试样
a.干土法：将具有代表性风干或在50oC温度下烘干碾散，按四分法至少准备5个试样（对于小试筒，取样约3kg，对于大试筒，取样约6kg）。把土样装入盘中分别加入不同水分（按2～3%含水量递增），并充分拌和均匀后，闷料一夜备用。
b.湿土法：对于高含水量土，可省略过筛步骤，用手拣除大于38mm的

粗石子即可。保持天然含水量的第一个土样，可立即用于击实试验。其余几个试样，将土分成小土块，分别风干，使含水量按2%～3%递减。
1.5试验步骤
a.根据要求选择轻型或重型试验方法。
b.取制备好的土样分3～5次倒入筒内，按三层时，其量应使击实后的试样等于或略高于筒高1/3；按五层时，其量应使击实后的试样等于或略高于筒高1/5g；整平表面，并稍加压紧，然后按规定的击数进行第一层土的击实，第一层击实完后，将试样层面“拉毛”，重复上述方法进行其余各层土的击实。小试筒击实后，试样不应高出筒顶面5mm；大试筒击实后，试样不应高出筒顶面6mm。
c.用修土刀沿套筒内壁削刮，使试样与套筒脱离后，扭动并取下套筒，齐筒顶细心削平试样，拆除底板，擦净筒外壁，称量，准确至1g。
d.用推土器推出筒内试样，从试样中心处取样测其含水量，计
算至0.1%。
e.对于干法(土重复使用),将试样搓散,进行洒水、拌和，但不需闷料，每
次增加2%～3%的含水量，其中有两个大于和两个小于最佳含水量，所需加水量按下式计算：
=
式中： -所需的加水量，g；
-含水量时土样的质量，%；
-土样原有含水量，%；

-要求达到的含水量，%。
1.6结果整理
a.按下式计算击实后各点的干密度：
=
式中： -干密度，g/cm3；
-湿密度，g/cm3；
b.以干密度为纵坐标，含水量为横坐标，绘制干密度与含水量的关系曲线，如曲线不能绘出明显的峰值点，应进行补点或重做。
c.当试样中有大于38mm颗粒时，应先取出大于38mm颗粒，并求得其百分率p，把小于38mm部分作击实试验，按下面公式校正（适用于大于38mm颗粒的含量小于30%时）。
最大干密度按下式校正：
’=
式中： ’-校正后的最大干密度，g/cm3；
-用粒径小于38mm的土样试验所得的最大干密度，g/cm3；
-试料中粒径大于38mm颗粒的百分数，%；
-粒径大于38mm颗粒的毛体积比重，计算至0.01。
最大含水量按下式计算：
=
式中： -校正后的最佳含水量；
-用粒径小于38mm的土样试验所得的最佳含水量；

-同前；
-粒径大于38mm颗粒的吸水量，%。
