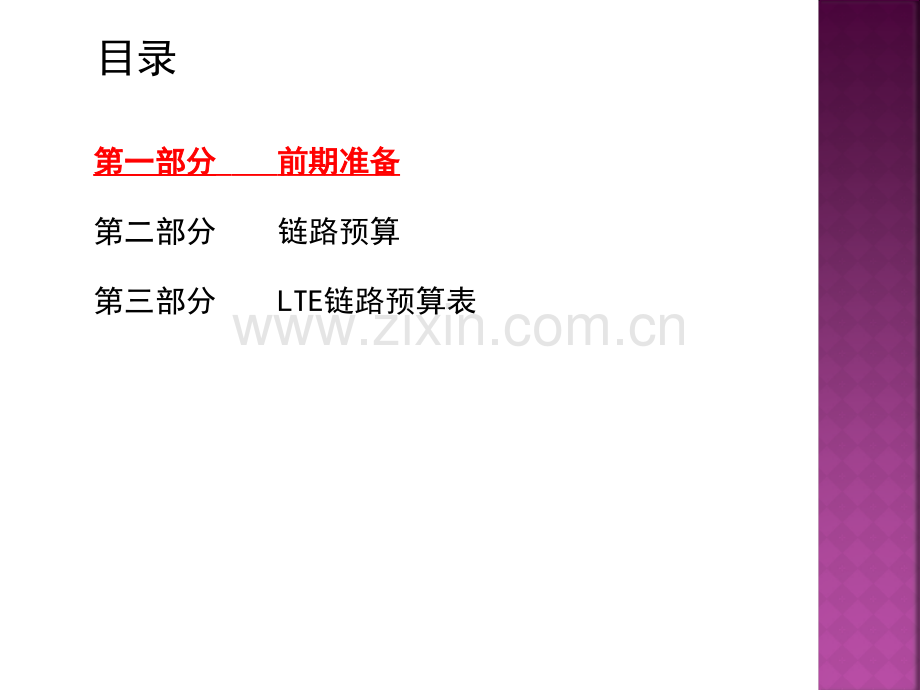

1、20122012年年3 3月月最新LTE链路预算第一部分第一部分 前期准备前期准备第二部分链路预算第三部分 LTE链路预算表目录2前期准备业务分布业务分布明确用户的相关信息前期准备前期准备传播模型校正传播模型校正根据具体的传播环境确定传播模型3业务分布承载承载 表征了用户在特定信道环境下能够支持的传输块大小,MCS、TB、RB的设置业务信息业务信息表征了业务的优先级以及对于传输速率的要求等信息实时业务:VoIP业务非实时业务:FTP、FTTP、流媒体业务终端终端表征了用户所对应的物理实体,包含发射功率,发射接收天线数等参数信息4传播模型及校正 u网络规划中,传播模型用于计算发射端到接收端的路径

2、损耗。u经典传播模型具有普适性,但对于具体传播环境不够准确,需要对传播模型进行校正。平坦地面宏蜂窝(Okumura-Hata,COST 231,General Model)丘陵与山地(Egli)微蜂窝(Walfish-lkegami,Ray-Tracing)室内覆盖(Okumura-Hata)u传播模型校正步骤:5传播模型及校正 数据准备数据准备1.电子地图电子地图2.基站基站3.扇区扇区4.天线数据天线数据1.滤除异常数据滤除异常数据2.修正修正GPS误差误差3.实测数据实测数据数据后台处理数据后台处理传播模型校正传播模型校正1.原始传播模型系数原始传播模型系数修正修正2.传播模型校正传播模

3、型校正3.校正后传播模型系校正后传播模型系数修正数修正6传播模型及校正 传播模型校正的意义传播模型校正的意义有利于对一个新的服务覆盖地区的信号进行预测可以大大降低进行实际路测所需的时间、人力和资金可以为网络规划提供有力的依据可以对现有网络的信号覆盖情况进行分析,为网络的优化提供重要的 参考依据可以节省大量的基站建设、运行维护成本可以提高网络的服务质量第一部分 前期准备第二部分第二部分链路预算链路预算第三部分 链路预算表目录链路预算链路预算模型链路预算模型上行、下行预算模型链路预算链路预算MAPL计算过程计算过程系统参数,发送端,接收端,其它增益、损耗、余量9链路预算模型eNodeeNode发射

4、功率发射功率线缆损耗线缆损耗eNodeeNode天线增益天线增益其它增益其它增益阴影衰落余量阴影衰落余量干扰余量干扰余量穿透损耗穿透损耗人体损耗人体损耗UEUE天线增益天线增益UEUE接收灵敏度接收灵敏度路径损耗路径损耗下行链路预算模型下行链路预算模型10链路预算模型UE发射功率发射功率eNodeB线缆损耗线缆损耗UEUE天线增益天线增益其它增益其它增益阴影衰落余量阴影衰落余量干扰余量干扰余量穿透损耗穿透损耗人体损耗人体损耗eNodeBeNodeB天线增益天线增益eNode接收灵敏度接收灵敏度路径损耗路径损耗上行链路预算模型上行链路预算模型11MAPL计算过程配置系统参数配置系统参数计算计算E

5、IRP计算计算Min Rx其它其它频段频段带宽带宽双工模式双工模式场景场景发射功率发射功率天线增益天线增益线缆损耗线缆损耗接收机灵接收机灵 敏度敏度噪声系数噪声系数解调门限解调门限天线增益天线增益线缆损耗线缆损耗人体损耗人体损耗MIMO增益增益TTL Bunding 增益增益 IRC增益增益穿透损耗穿透损耗阴影衰落阴影衰落 余量余量干扰余量干扰余量系统参数双工模式:采用FDD双工模式。工作频段:LTE FDD协议支持700MHz到2.6GHz的频段。工作带宽:LTE FDD支持1.4M、3M、5M、10M和20M共6种带宽。LTE FDD使用OFDMA多址方式,其子载波带宽为15KHz,每12

6、个连续的子载波组成一个资源块RB系统带宽系统带宽(MHz)RB数量数量子载波数量子载波数量传输带宽传输带宽(MHz)1.46721.083151802.75253004.510506009157590013.52010012001813系统参数场景:网络规划中常考虑4种典型的场景,分别对应典型的信道模型。场景的设置将影响计算小区半径时使用的传播模型公式,同时 也影响如基站天线高度及穿透损耗等的参数取值。不同的信道 模型将采用不同的解调门限,场景场景信道模型信道模型移动速度移动速度密集城区ETU 33km/h城区ETU 3030km/h郊区ETU 6060km/h农村EVA 120120km/h

7、14计算EIRP发射端相关参数用于计算发射端有效全向辐射功率(Equivalent Isotropically Radiated Power,EIRP),主要包括天馈参数、发射功率、增益、损耗。发端EIRP=最大发射功率+增益 损耗天馈参数:主要包括波瓣宽度、增益、挂高等,需要针对特定 的频段、覆盖场景和要求选择合适的天线增益和高度。发射功率:对于LTE FDD系统,eNodeB发射功率一般20W,即43dBm,UE最大发射功率定义为200mW,即23dBm。增益:主要包括天线增益。损耗:主要包含合路器、塔放等器件插入损耗以及馈线损耗。15计算Min Rx接收端相关参数主要用于计算最小接收电平

8、,主要包括接收灵敏度、噪声系数、天线增益、线缆损耗、人体损耗等。最小接收电平=接收灵敏度 接收增益+接收损耗接收灵敏度:在输入端无外界噪声或干扰条件下,在所分配的资源带 宽内,满 足业务质量要求的最小接收信号功率。接收灵敏度=每子载波接收灵敏度+10*lg(需要的子载波数)=热噪声功率谱密度+10lg(子载波间隔)+噪声系数 +解调门限+10lg(需要的子载波数)其中,热噪声功率谱密度为-174dBm/Hz。子载波间隔为15KHz。解调门限是指信号与干扰和噪声比门限,在LTE FDD系统中,解调门限 与频段、信道类型、移动速度、MIMO方式、MCS、BLER等因素相关。接收增益:包括天线增益,

9、塔放增益等。接收损耗:包括馈线损耗、人体损耗等。16其它增益,损耗,余量其他增益损耗余量主要包括MIMO增益、TTI时隙绑定增益、IRC干扰抑制 合并 增益、穿透损耗、阴影衰落余量、干扰余量等。其中MIMO增益、时隙绑定增益、IRC增益体现在解调门限中。LTE只支持硬切换,硬切换可以降低边缘接收信号的强度要求,给系统覆盖带来增益,一般取值为25dB。阴影衰落是指电磁波在传播路径上受到建筑物阻挡产生的阴影效应 所带来的损耗。为了对抗这种衰落带来的影响,在链路预算中通常 采用预留余量的方法,称为阴影衰落余量。穿透损耗是由于穿透建筑墙体、车身、船身等引起的信号电平衰落。第一部分 前期准备第二部分链路

10、预算第三部分第三部分 LTELTE链路预算表链路预算表目录18LTE链路预算表参数取值参数取值带宽为20MHz。下行单通道发射功率43dBm,上行UE最大发射功率23dBm。小区边缘MIMO工作于发射分集模式。BLER目标设置为10%。小区边缘速率:这里取下行2048kbps/上行512kbps。小区边缘用户所分配的RB数量上下行最大RB数分别为8和20。确定所需的MCS:下行和上行的TBS分别为2088和552。分别对应的MCS等级为6和3。调制方式为QPSK。MCS效率分别为0.87和0.47。确定所需的SINR:所需的下行/上行SINR分别为1.5dB和3dB。19LTE链路预算表单位上行下行发射机最大发射功率dBm2343发射天线增益dBi018EIRPdBm2361接收机接收机噪声系数dB2.57热噪声dBm-112.39-108.41接收基底噪声dBm-109.89-101.41SINRdB-31.5接收机灵敏度dBm-112.89-99.91增益余量损耗接收天线增益dBi180干扰余量dB22馈线损耗dB22塔放增益dB20阴影衰落dB11.711.7穿透损耗dB2020人体损耗dB00发射分集增益dB02.5分集接收增益dB2.50切换增益dB44最大路径损耗最大路径损耗dB126.69131.71
