专题7：电场(教师版).doc

第七章：电场
1．【2017·江苏卷】如图所示，三块平行放置的带电金属薄板、、中央各有一小孔，小孔分别位于、、点．由点静止释放的电子恰好能运动到点．现将板向右平移到点，则由点静止释放的电子

（A）运动到点返回
（B）运动到和点之间返回
（C）运动到点返回
（D）穿过点
【答案】A

【考点定位】带电粒子在电场中的运动 动能定理 电容器
【名师点睛】本题是带电粒子在电场中的运动，主要考察匀变速直线运动的规律及动能定理，重点是电容器的动态分析，在电荷量Q不变的时候，板间的电场强度与板间距无关．

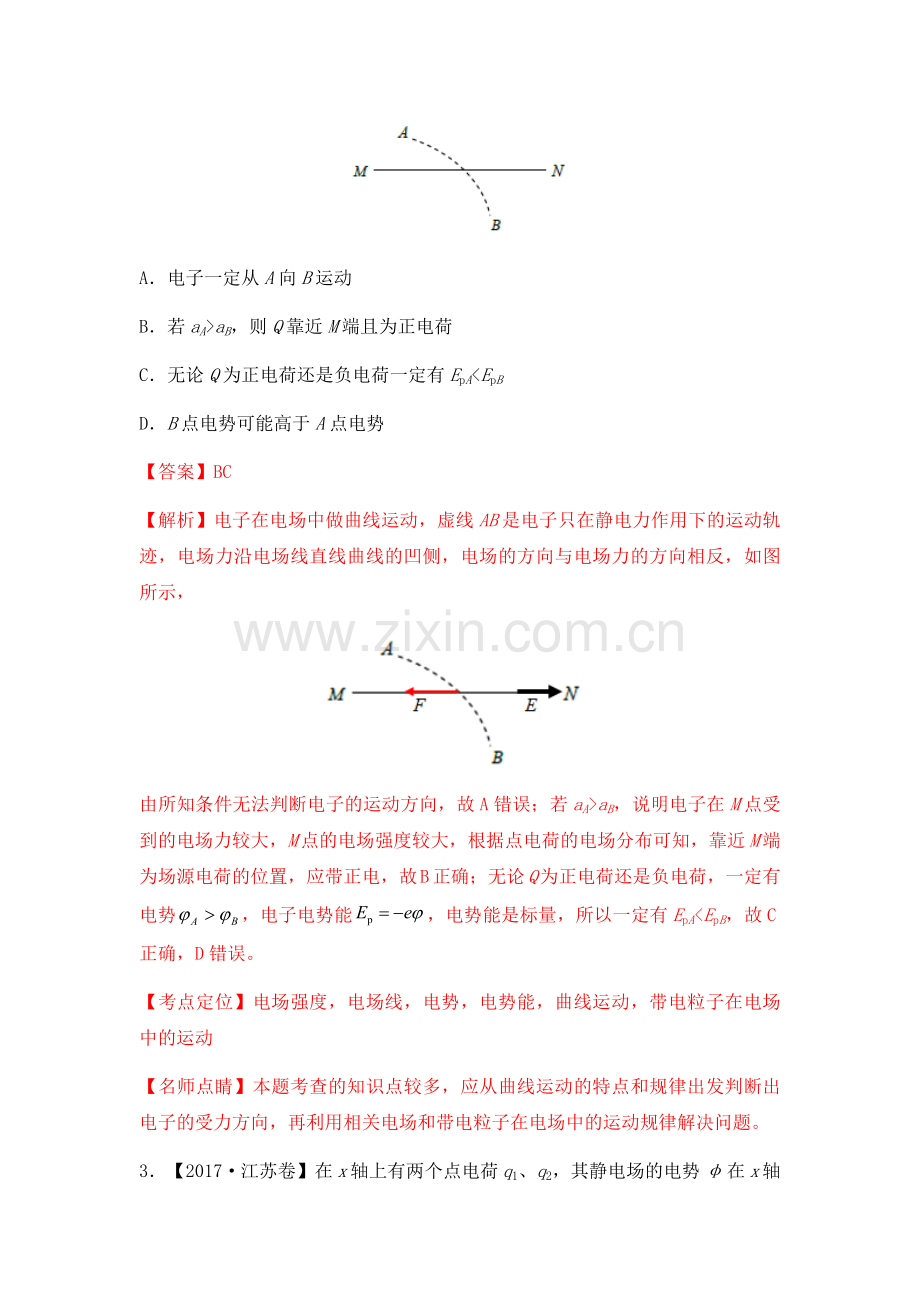

2．【2017·天津卷】如图所示，在点电荷Q产生的电场中，实线MN是一条方向未标出的电场线，虚线AB是一个电子只在静电力作用下的运动轨迹。设电子在A、B两点的加速度大小分别为aA、aB，电势能分别为EpA、EpB。下列说法正确的是

A．电子一定从A向B运动
B．若aA>aB，则Q靠近M端且为正电荷
C．无论Q为正电荷还是负电荷一定有EpA<EpB
D．B点电势可能高于A点电势
【答案】BC
【解析】电子在电场中做曲线运动，虚线AB是电子只在静电力作用下的运动轨迹，电场力沿电场线直线曲线的凹侧，电场的方向与电场力的方向相反，如图所示，

由所知条件无法判断电子的运动方向，故A错误；若aA>aB，说明电子在M点受到的电场力较大，M点的电场强度较大，根据点电荷的电场分布可知，靠近M端为场源电荷的位置，应带正电，故B正确；无论Q为正电荷还是负电荷，一定有电势，电子电势能，电势能是标量，所以一定有EpA<EpB，故C正确，D错误。
【考点定位】电场强度，电场线，电势，电势能，曲线运动，带电粒子在电场中的运动
【名师点睛】本题考查的知识点较多，应从曲线运动的特点和规律出发判断出电子的受力方向，再利用相关电场和带电粒子在电场中的运动规律解决问题。
3．【2017·江苏卷】在x轴上有两个点电荷q1、q2，其静电场的电势φ在x轴上分布如图所示．下列说法正确有

（A）q1和q2带有异种电荷
（B）x1处的电场强度为零
（C）负电荷从x1移到x2，电势能减小
（D）负电荷从x1移到x2，受到的电场力增大
【答案】AC

【考点定位】电势 电场强度 电势能
【名师点睛】本题的核心是对φ–x图象的认识，要能利用图象大致分析出电场的方向及电场线的疏密变化情况，依据沿电场线的方向电势降低，还有就是图象的斜率描述电场的强弱——电场强度．
4．【2017·新课标Ⅰ卷】在一静止点电荷的电场中，任一点的电势与该点到点电荷的距离r的关系如图所示。电场中四个点a、b、c和d的电场强度大小分别Ea、Eb、Ec和Ed。点a到点电荷的距离ra与点a的电势a已在图中用坐标（ra，a）标出，其余类推。现将一带正电的试探电荷由a点依次经b、c点移动到d点，在相邻两点间移动的过程中，电场力所做的功分别为Wab、Wbc和Wcd。下列选项正确的是

A．Ea：Eb=4:1 B．Ec：Ed=2:1 C．Wab:Wbc=3:1 D．Wbc:Wcd=1:3
【答案】AC
【解析】由题图可知，a、b、c、d到点电荷的距离分别为1 m、2 m、3 m、6 m，根据点电荷的场强公式可知，，，故A正确，B错误；电场力做功，a与b、b与c、c与d之间的电势差分别为3 V、1 V、1 V，所以，，故C正确，D错误。
【考点定位】电场强度、电势差、电场力做功
【名师点睛】本题主要考查学生的识图能力，点电荷场强及电场力做功的计算。
5．【2017·新课标Ⅲ卷】一匀强电场的方向平行于xOy平面，平面内a、b、c三点的位置如图所示，三点的电势分别为10 V、17 V、26 V。下列说法正确的是

A．电场强度的大小为2.5 V/cm
B．坐标原点处的电势为1 V
C．电子在a点的电势能比在b点的低7 eV
D．电子从b点运动到c点，电场力做功为9 eV
【答案】ABD
【解析】如图所示，设a、c之间的d点电势与b点相同，则，d点坐标为(3.5 cm，6 cm)，过c点作cf⊥bd于f，由几何关系可得cf=3.6 cm，则电场强度，A正确；因为四边形Oacb是矩形，所以有，解得坐标原点O处的电势为1 V，B正确；a点电势比b点电势低7 V，电子带负电，所以电子在a点的电势能比在b点的高7 eV，C错误；b点电势比c点电势低9 V，电子从b点运动到c点，电场力做功为9 eV，D正确。

【考点定位】匀强电场中电场强度与电势差的关系、电势、电势能
【名师点睛】在匀强电场中沿同一方向线段的长度与线段两端的电势差成正比；在匀强电场中电场线平行且均匀分布，故等势面平行且均匀分布。以上两点是解决此类题目的关键。电势与电势能之间的关系，也是常考的问题，要知道负电荷在电势高处电势能低。
6．【2017·北京卷】（16分）如图所示，长l=1 m的轻质细绳上端固定，下端连接一个可视为质点的带电小球，小球静止在水平向右的匀强电场中，绳与竖直方向的夹角θ=37°。已知小球所带电荷量q=1.0×10–6 C，匀强电场的场强E=3.0×103 N/C，取重力加速度g=10 m/s2，sin 37°=0.6，cos 37°=0.8。求：

（1）小球所受电场力F的大小。
（2）小球的质量m。
（3）将电场撤去，小球回到最低点时速度v的大小。
【答案】（1）3.0×10–3 N （2）4.0×10–4 kg （3）2.0 m/s

【考点定位】电场强度与电场力、物体的平衡、动能定理
【名师点睛】本题力电综合问题，但电场力与对小球施加水平向右的恒力F作用效果相同，因此可以用相关的力学知识来解答。
一、选择题
1. （全国新课标I卷，14）一平行板电容器两极板之间充满云母介质，接在恒压直流电源上。若将云母介质移出，则电容器（ ）
A. 极板上的电荷量变大，极板间电场强度变大
B. 极板上的电荷量变小，极板间电场强度变大
C. 极板上的电荷量变大，极板间电场强度不变
D. 极板上的电荷量变小，极板间电场强度不变
【答案】D
【解析】由可知，当云母介质抽出时，变小，电容器的电容变小；
因为电容器接在恒压直流电源上，故不变，根据可知，当减小时，减小。再由，由于与都不变，故电场强度不变，答案为D

2. （全国新课标I卷，20） 如图，一带负电荷的油滴在匀强电场中运动，其轨迹在竖直面（纸面）内，且相对于过轨迹最低点的竖直线对称。忽略空气阻力。由此可知（ ）
A. 点的电势比点高
B. 油滴在点的动能比它在点的大
C. 油滴在点的电势能比它在点的大
D. 油滴在点的加速度大小比它在点的小
【答案】AB
【解析】由于匀强电场中的电场力和重力都是恒力，所以合外力为恒力，加速度恒定不变，所以D选项错。由于油滴轨迹相对于过的竖直线对称且合外力总是指向轨迹弯曲内侧，所以油滴所受合外力沿竖直方向，电场力竖直向上。当油滴得从点运动到时，电场力做正功，电势能减小，C选项错误；油滴带负电，电势能减小，电势增加，所以点电势高于点电势，A选项正确；在油滴从点运动到的过程中，合外力做正功，动能增加，所以点动能大于点，B选项正确；所以选AB。
3.（全国新课标II卷，15）如图，P是固定的点电荷，虚线是以P为圆心的两个圆．带电粒子Q在P的电场中运动，运动轨迹与两圆在同一平面内，a、b、c为轨迹上的三个点．若Q仅受P的电场力作用，其在a、b、c点的加速度大小分别为，，，速度大小分别为，，，则

A．
B．
C．
D．
【答案】D
【解析】由库仑定律可知，粒子在a、b、c三点受到的电场力的大小关系为，由，可知
由题意可知，粒子Q的电性与P相同，受斥力作用
结合运动轨迹，得
4（全国新课标III卷，15）关于静电场的等势面，下列说法正确的是
A.两个电势不同的等势面可能相交
B.电场线与等势面处处相互垂直
C.同一等势面上各点电场强度一定相等
D.将一负的试探电荷从电势较高的等势面移至电势较低的等势面，电场力做正功
【答案】B
【解析】等势面相交，则电场线一定相交，故在同一点存在两个不同的电场强度方向，与事实不符，故A错误；电场线与等势面垂直，B正确；同一等势面上的电势相同，但是电场强度不一定相同，C错误；将负电荷从高电势处移动到低电势处，受到的电场力方向是从低电势指向高电势，所以电场力方向与运动方向相反，电场力做负功，D错误；
5.（上海卷，11）国际单位制中，不是电场强度的单位是
（A）N/C
（B）V/m
（C）J/C
（D）T.m/s
【答案】C
【解析】由公式可知，电场强度单位为N/C，选项A是电场强度单位；由公式可知，V/m
也是电场强度单位，选项B也是电场强度单位；由可得，故T.m/s也是电场电场强度单位，选项D也是电场强度单位；由公式可知，J/C是电势差单位，故选项C正确。
6. （天津卷，4）如图所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金属外壳和电容器下极板都接地，在两极板间有一个固定在P点的点电荷，以E表示两板间的电场强度，表示点电荷在P点的电势能，表示静电计指针的偏角。若保持下极板不动，将上极板向下移动一小段距离至图中虚线位置，则（ ）。
A、增大，E增大 B、增大，不变
C、减小，增大 D、减小，E不变
【答案】D
【解析】上板下移，由可知，C变大，Q一定，则Q=CQ，U减小，则θ减小；根据，Q=CU, ,,可知Q一定时，E不变；根据U1=Ed1可知P点离下板的距离不变，E不变，则P点与下板的电势差不变，P点电势不变，则EP不变；故ABC错，D正确。
7（江苏卷，3）一金属容器置于绝缘板上，带电小球用绝缘细线悬挂于容器中，容器内的电场线分布如图所示．容器内表面为等势面，A、B为容器内表面上的两点，下列说法正确的是（ ）。
（A）A点的电场强度比B点的大
（B）小球表面的电势比容器内表面的低
（C）B点的电场强度方向与该处内表面垂直
（D）将检验电荷从A点沿不同路径移到B点，
电场力所做的功不同
【答案】C
【解析】由图可知，B点的电场线比A点的密集，所以B点的电场强度比A点的大，A错；沿着电场线电势降落，小球表面的电势比容器内表面高，B错；电场线的方向与等势面垂直，所以B点的电场强度与该处表面垂直，C正确；由于A、B两点在同一等势面上，故电场力不做功，所以D错误。
8.（浙江卷，14）以下说法正确的是（ ）。
A．在静电场中，沿着电场线方向电势逐渐降低
B．外力对物体所做的功越多，对应的功率越大
C．电容器电容C与电容器所带电荷量Q成正比
D．在超重和失重现象中，地球对物体的实际作用力发生了变化
【答案】A
【解析】静电场中，顺着电场线电视要降落，A正确；由可知B错误；电容器电容是由电容本身所决定的，C错误；在超、失重中，实际重力式不变的，视重发生了变化，选项D错误。
9.（浙江卷，15）如图所示，两个不带电的导体A和B，用一对绝缘柱支持使它们彼此接触。把一带正电荷的物体C置于A附近，贴在A、B下部的金属箔都张开，（ ）。
A．此时A带正电，B带负电
B．此时A电势低，B电势高
C．移去C，贴在A、B下部的金属箔都闭合
D．先把A和B分开，然后移去C，贴在A、B下部的金属箔都闭合。
【答案】C
【解析】由于静电感应可知，A左端带负电，B右端带正电，AB的电势相等，选项AB错误；若移去C，则两端的感应电荷消失，则贴在A、B下部的金属箔都闭合，选项C正确；先把A和B分开，然后移去C，则A、B带的电荷仍然存在，故贴在A、B下部的金属箔仍张开，选项D错误；故选C．
10.（浙江卷，19）如图所示，把A、B两个相同的导电小球分别用长为0.10 m的绝缘细线悬挂于OA和OB两点。用丝绸摩擦过的玻璃棒与A球接触，棒移开后将悬点OB移到OA点固定。两球接触后分开，平衡时距离为0.12 m。已测得每个小球质量是，带电小球可视为点电荷，重力加速度，静电力常量
A．两球所带电荷量相等
B．A球所受的静电力为1.0×10-2N
C．B球所带的电荷量为
D．A、B两球连续中点处的电场强度为0
【答案】ACD
【解析】两相同的小球接触后电量均分，A正确；对A球受力如图，,选项B错；，解得,选项C正确；AB带等量的同种电荷，故A、B两球连续中点处的电场强度为0，选项D正确；故选ACD.
11.（海南卷，6）如图，平行板电容器两极板的间距为d，极板与水平面成45°角，上极板带正电。一电荷量为q（q>0）的粒子在电容器中靠近下极板处。以初动能竖直向上射出。不计重力，极板尺寸足够大，若粒子能打到上极板，则两极板间电场强度的最大值为（ ）。
A． B．
C． D．
【答案】B
【解析】粒子做曲线运动，如图所示：当电场足够大时，粒子到达上极板时速度
恰好与上板平行，将粒子初速度v0分解为垂直极板的vy和平行板的vx,当vy=0时，粒子的速度正好平行上板，则由于，则，故B正确。
12.（海南卷10）如图，一带正电的点电荷固定于Ｏ点，两虚线圆均以Ｏ为圆心，两实线分别为带电粒子Ｍ和Ｎ先后在电场中运动的轨迹，ａ、ｂ、ｃ、ｄ、ｅ为轨迹和虚线圆的交点。不计重力。下列说法说法正确的是（ ）。
Ａ．M带负电荷，N带正电荷
B．M在b点的动能小于它在a点的动能
C．N在d点的电势能等于它在e点的电势能
D．N在从c点运动到d点的过程中克服电场力做功
【答案】ABC
【解析】如图所示，M粒子的轨迹向左弯曲，则所受电场力向左，可知M受到引力作用，故M带负电，而N粒子的轨迹向下弯曲，则带电粒子所受的电场力向下，说明N受到了斥力作用，故N带正电，A正确；由于虚线是等势面，故M从a到b电场力对其做负功，动能减少，B正确；d和e在同一等势面上，N移动时不做功，电势能不变，C正确；N带正电，从c到d，电场力做正功，选项D错误。
3.（四川卷，9）（15分）中国科学家2015年10月宣布中国将在2020年开始建造世界上最大的粒子加速器。加速器是人类揭示物质本源的关键设备，在放射治疗、食品安全、材料科学等方面有广泛应用。
如图所示，某直线加速器由沿轴线分布的一系列金属圆管(漂移管)组成，相邻漂移管分别接在高频脉冲电源的两极。质子从K点沿轴线进入加速器并依次向右穿过各漂移管，在漂移管内做匀速直线运动，在漂移管间被电场加速、加速电压视为不变。设质子进入漂移管B时速度为，进入漂移管E时速度为，电源频率为，漂移管间缝隙很小。质子在每个管内运动时间视为电源周期的1/2。质子的荷质比取。求：
（1）漂移管B的长度；
（2）相邻漂移管间的加速电压。
【解析】（1）设高频脉冲电源的频率为f，周期为T；质子在每个漂移管中运动的时间为t；质子进入漂移管B时速度为 ；漂移管B的长度为 。则
①
②
③
联立①②③式并代入数据得： ④
（2）设质子的电荷量为q，质量为m，荷质比为e；质子进入漂移管B时动能为；质子进入漂移管E时速度为，动能为；质子从漂移管B运动到漂移管E，动能的增加量为；质子每次在相邻漂移管间被电场加速，电场的电压为U，所做的功为W。则
⑤
⑥
⑦
⑧
⑨
质子从漂移管B运动到漂移管E共被电场加速3次，根据动能定理有
⑩
联立⑤⑥⑦⑧⑨⑩式并代入数据得：

答：（1）漂移管B的长度为0.4 m
（2）相邻漂移管间的加速电压为6×104 V。
4.（四川卷，11）（19分）如图所示，图面内有竖直线DD＇，过DD＇且垂直于图面的平面将空间分成Ⅰ、Ⅱ两区域。区域Ⅰ有方向竖直向上的匀强电场和方向垂直于图面的匀强磁场B（图中未画出）；区域Ⅱ有固定在水平地面上高h=2l、倾角的光滑绝缘斜面，斜面顶端与直线DD＇距离s=4l，区域Ⅱ可加竖直方向的大小不同的匀强电场（图中未画出）；C点在DD＇上，距地面高H=3l。零时刻，质量为m、带电量为q的小球P在K点具有大小v0=、方向与水平面夹角的速度。在区域Ⅰ内做半径r=的匀速圆周运动，经C点水平进入区域Ⅱ。某时刻，不带电的绝缘小球A由斜面顶端静止释放，在某处与刚运动到斜面的小球P相遇。小球视为质点。不计空气阻力及小球P所带电量对空间电磁场的影响。l已知，g为重力加速度。
（1）求匀强磁场的磁感应强度B的大小；
（2）若小球A、P在斜面底端相遇，求释放小球A的时刻tA；
（3）若小球A、P在时刻t=(为常数)相遇于斜面某处，求此情况下区域Ⅱ的匀强电场的场强E，并讨论场强E的极大值和极小值及相应的方向。
【解析】（1）小球在I区做匀速圆周运动，则小球必定带正电且所受电场力与重力大小相等。设I区磁感应强度大小为，由洛伦兹力提供向心力得：
①
②
带入题设数据得：
③
（2）小球先在I区以为圆心做匀速圆周运动，由小球初速度和水平方向夹角为可得，小球将偏转角后自点水平进入II区做类平抛运动到斜面底端点，如图所示。

设做匀速圆周运动的时间为，类平抛运动的时间为则：
④
⑤
⑥
⑦
⑧
小球自斜面顶端释放后将沿斜面向下做匀加速直线运动，设加速度的大小为，释放后在斜面上运动时间为。
对小球受力分析，设小球质量为，斜面对小球的支持力为，如图所示。
由牛顿第二定律得：
⑨
⑩
小球的释放时刻满足：

联立④⑤⑥⑦⑧⑨⑩⑪得：
（3）小球在在斜面上相遇即小球运动的时间为，小球从开始运动至斜面上先做时间的匀速圆周运动，然后自点进入II区做类平抛运动，设运动时间为，加速度为，电场强度为，以竖直向下为正：

类平抛运动在水平方向，竖直方向满足：
、
由图中几何关系：

联立④⑤⑥⑬⑭⑮⑯得：

小球落在斜面上则：
，

将⑲带入⑰讨论单调性得：

其中“、”代表方向，
电场强度向上时大小的范围为，
电场强度向下时大小的范围为 ，
所以电场的极大值为，竖直向上；极小值为0
答：（1）磁场强度大小为
（2）小球释放时刻为
（3）电场强度为，极大值，竖直向上；极小值0。

2.（15江苏卷）一带正电的小球向右水平抛入范围足够大的匀强电场，电场方向水平向左，不计空气阻力，则小球

A．做直线运动 B．做曲线运动 C．速率先减小后增大，D．速率先增大后减小
【解析】小球受重力和电场力，合力方向左下，初速度与合力不在同一直线，所以小球做曲线运动。初阶段，合力与速度夹角为钝角，速率减小，后来，合力与速度夹角为锐角，速率增大，所以速率先减小后增大。
【答案】BC
【点评】本题考查曲线运动，难度：中等

3，（15江苏卷）两个相同的负电荷和一个正电荷附近的电场线分布如图所示，c时两负电荷连线的中点，d点在正电荷的正上方，c、d到正电荷的距离相等，则

A．a点的电场强度比b点的大
B．a点的电势比b点的高
C．c点的电场强度比d点的大
D．c点的电势比d点的低
【解析】逐项判断A.根据电场线的疏密判断，a点电场强度比b大，A正确；B.根据沿电场线电势降低，a点的电势比b低，B错误；C.根据电场的叠加原理，c、d点的电场都是正电荷与两个相同的负电荷形成的电场的叠加，c点两个相同的负电荷形成的电场互相抵消、d点两个相同的负电荷形成的电场方向与正电荷形成的电场方向相反，而c、d点与正电荷距离相等，所以c点电场强度比d大，C正确；D.根据的原理，c、d点与正电荷距离相等，但正电荷到c间电场强度比到d间电场强度大，所以电势降落大，所以c点的电势比d低，D正确。
【答案】ACD
【点评】本题考查电场强度与电势，难度，中等。
5.（15海南卷）如图，一充电后的平行板电容器的两极板相距l，在正极板附近有一质量为M、电荷量为q（q＞0）的粒子，在负极板附近有另一质量为m、电荷量为-q的粒子，在电场力的作用下，两粒子同时从静止开始运动。已知两粒子同时经过一平行于正极板且与其相距的平面。若两粒子间相互作用力可忽略，不计重力，则M：m为（ ）

A. 3:2 B. 2：1 C. 5:2 D. 3:1
【答案】A
【解析】设电场强度为E，两粒子的运动时间相同，对M有，，；对m有，，联立解得，A正确；
6.（15海南卷）如图，两电荷量分别为Q（Q＞0）和-Q的点电荷对称地放置在x轴上原点O的两侧，a点位于x轴上O点与点电荷Q之间，b位于y轴O点上方。取无穷远处的电势为零，下列说法正确的是

A.b点的电势为零，电场强度也为零
B.正的试探电荷在a点的电势能大于零，所受电场力方向向右
C.将正的试探电荷从O点移到a点，必须克服电场力做功
D.将同一正的试探电荷先后从O、b点移到a点，后者电势能的变化较大
【答案】BC
【解析】因为等量异种电荷在其连线的中垂线上的电场方向为水平指向负电荷，所以电场方向与中垂线方向垂直，故中垂线为等势线，因为中垂线延伸到无穷远处，所以中垂线的电势为零，故b点的电势为零，但是电场强度不为零，A错误；等量异种电荷连线上，电场方向由正电荷指向负电荷，方向水平向右，在中点O处电势为零，O点左侧电势为正，右侧电势为负，又知道正电荷在正电势处电势能为正，故B正确；O点的电势低于a点的电势，电场力做负功，所以必须克服电场力做功，C正确；O点和b点的电势相等，所以先后从O、b点移到a点，电场力做功相等，电势能变化相同，D错误；
7.（15四川卷）如图所示，半圆槽光滑、绝缘、固定，圆心是O，最低点是P，直径MN水平，a、b是两个完全相同的带正电小球（视为点电荷），b固定在M点，a从N点静止释放，沿半圆槽运动经过P点到达某点Q（图中未画出）时速度为零。则小球a

A．从N到Q的过程中，重力与库仑力的合力先增大后减小
B．从N到P的过程中，速率先增大后减小
C．从N到Q的过程中，电势能一直增加
D．从P到Q的过程中，动能减少量小于电势能增加量
【答案】BC

考点：孤立点电荷等势面特征、库仑定律、平行四边形定则、功能关系、能量守恒定律的应用。
8.（15安徽卷）由库仑定律可知，真空中两个静止的点电荷，带电量分别为q1和q2，其间距离为r时，它们之间相互作用力的大小为，式中k为静电力常量。若用国际单位制的基本单位表示，k的单位应为
A．kg·A2·m2 B．kg·A-2·m3·s-4 C．kg·m2·C-2 D．N·m2·A-2
【答案】B
【解析】根据单位制，k的单位为N·m2·C-2，而1N= 1kg·m·s-2，1C=1 A·s，代入得k的单位为kg·A-2·m3·s-4，故答案为B．
+
+
+
+

-
-
-
-

S

9.（15 安徽卷）已知均匀带电的无穷大平面在真空中激发电场的场强大小为，其中σ为平面上单位面积所带的电荷量，ε0为常量。如图所示的平行板电容器，极板正对面积为S，其间为真空，带电量为Q。不计边缘效应时，极板可看作无穷大导体板，则极板间的电场强度大小和两极板间相互的静电引力大小分别为
A．和 B．和
C．和 D．和
【答案】D
A

B

-l0

l0

O

C(2l0 ,-3l0)

y

x

【解析】由题意，单块极板产生的电场强度为，根据电场的叠加原理，极板间的电场强度大小，选项B、C错误；由于一块极板在另一块极板处产生的电场强度处处相同，借用微元和累加的思想，所以另一块极板所受电场力为，故选项A错误．答案为D．
10.（15海南卷）在xOy平面内，有沿y轴负方向的匀强电场，场强大小为E（图中未画出），由A点斜射出一质量为m，带电量为+q的粒子，B和C是粒子运动轨迹上的两点，如图所示，其中l0为常数。粒子所受重力忽略不计，求：
（1）粒子从A到C过程中电场力对它做的功；
（2）粒子从A到C过程所经历的时间；
（3）粒子经过C点时的速率。

【答案】（1）； （2）； （3）
【解析】（1）电场力做功与路径无关，A、C间沿电场线方向的距离，所以电场力做功；
（2）由对称性知，轨迹最高点在y轴上，设为P点，带电粒子在水平方向做匀速直线运动，又A、P、B、C的水平间距相等，均为l0，所以三段轨迹经历时间也相等，设为t0，由P到C竖直方向做初速为零的匀加速直线运动，有，，由P到B，有，解得，所以粒子从A到C过程所经历的时间；
（3）由P到C，水平速度，所以，竖直方向，所以，即粒子经过C点时的速率
11.（15新课标2卷）如图，两平行的带电金属板水平放置。若在两板中间a点从静止释放一带电微粒，微粒恰好保持静止状态。现将两板绕过a点的轴（垂直于纸面）逆时针旋转，再由a点从静止释放一同样的微粒，改微粒将

A．保持静止状态 B.向左上方做匀加速运动
C.向正下方做匀加速运动 D.向左下方做匀加速运动
【答案】D
【解析】

试题分析：现将两板绕过a点的轴（垂直于纸面）逆时针旋转时，两板间的电场强度不变，电场力也不变，所以现将两板绕过a点的轴（垂直于纸面）逆时针旋转后，带电微粒受两大小相等的力的作用，合力方向向左下方，故微粒将向左下方做匀加速运动，故D正确，A、B、C错误。
考点：电容器；电场力；力的平衡

12.（15新课标2卷）（12分）如图，一质量为m、电荷量为q（q>0）的例子在匀强电场中运动，A、B为其运动轨迹上的两点。已知该粒子在A点的速度大小为v0，方向与电场方向的夹角为60°；它运动到B点时速度方向与电场方向的夹角为30°。不计重力。求A、B两点间的电势差。

【答案】

考点：动能定理；带电粒子在电场中运动
13.（15新课标1卷）

21．[2014·新课标全国卷Ⅰ] 如图所示，在正点电荷Q的电场中有M、N、P、F四点，M、N、P为直角三角形的三个顶点，F为MN的中点，∠M＝30°.M、N、P、F四点处的电势分别用φM、φN、φP、φF表示，已知φM＝φN，φF＝φP，点电荷Q在M、N、P三点所在平面内，则( )

A．点电荷Q一定在MP的连线上
B．连接PF的线段一定在同一等势面上
C．将正试探电荷从P点搬运到N点，电场力做负功
D．φP大于φM
21．AD [解析] 本题考查了电场问题．根据题意，点电荷Q必在MN的中垂线和PF的中垂线的交点处，过F作MN的垂直平分线交MP于O点，由几何关系可知ON恰好垂直平分PF，故点电荷Q一定位于O点，A项正确，由正点电荷的等势面分布特点可知B项错误；因为是正电荷形成的电场，将正电荷从P点搬运到N点，电场力做正功，C项错误；因为是正电荷形成的电场，越靠近场源电荷的等势面电势越高，D项正确．

19． [2014·新课标Ⅱ卷] 关于静电场的电场强度和电势，下列说法正确的是( )
A．电场强度的方向处处与等电势面垂直
B．电场强度为零的地方，电势也为零
C．随着电场强度的大小逐渐减小，电势也逐渐降低
D．任一点的电场强度总是指向该点电势降落最快的方向
19．AD [解析] 由静电场的电场线与等势面垂直可知A正确．电势大小是由参考点和电场共同决定的，与场强的大小无关，B、C错误．沿电场线电势降低，且电势降落最快的方向为电场方向，D正确．
15． [2014·北京卷] 如图所示，实线表示某静电场的电场线，虚线表示该电场的等势面．下列判断正确的是( )

A．1、2两点的场强相等
B．1、3两点的场强相等
C．1、2两点的电势相等
D．2、3两点的电势相等
15．D 本题考查电场线和等势面的相关知识．根据电场线和等势面越密集，电场强度越大，有E1>E2＝E3，但E2和E3电场强度方向不同，故A、B错误．沿着电场线方向，电势逐渐降低，同一等势面电势相等，故φ1>φ2＝φ3，C错误，D正确．
15． [2014·全国卷] 地球表面附近某区域存在大小为150 N/C、方向竖直向下的电场．一质量为1.00×10－4 kg、带电荷量为－1.00×10－7 C的小球从静止释放，在电场区域内下落10.0 m．对此过程，该小球的电势能和动能的改变量分别为(重力加速度大小取9.80 m/s2，忽略空气阻力)( )
A．－1.50×10－4 J和9.95×10－3 J
B．1.50×10－4 J和9.95×10－3 J
C．－1.50×10－4 J和9.65×10－3 J
D．1.50×10－4 J和9.65×10－3 J
15．D [解析] 本题考查功与能．设小球下落的高度为h，则电场力做的功W1＝－qEh＝－1.5×10－4 J，电场力做负功，电势能增加，所以电势能增加1.5×10－4 J；重力做的功W2＝mgh＝9.8×10－3 J，合力做的功W＝ W1＋ W2＝9.65×10－3 J，根据动能定理可知ΔEk＝W＝9.65×10－3 J，因此D项正确．
4．[2014·江苏卷] 如图所示，一圆环上均匀分布着正电荷，x轴垂直于环面且过圆心O.下列关于x轴上的电场强度和电势的说法中正确的是( )
A．O点的电场强度为零，电势最低
B．O点的电场强度为零，电势最高
C．从O点沿x轴正方向，电场强度减小，电势升高
D．从O点沿x轴正方向，电场强度增大，电势降低
4．B [解析] 根据对称性，圆环上均匀分布的正电荷在圆心O点产生的电场的合场强为零．以O点为原点，若将一正点电荷轻放于x轴正半轴上，它将受到沿x 轴正方向的电场力作用而向右运动，电势能减少，故沿x 轴正方向电势降低，同理可以得到沿x轴负方向电势降低，故O点的电势最高．均匀分布着正电荷的圆环可看成由无数组关于圆心O点对称的带正电的点电荷组成，由等量正点电荷产生的电场的特点和场强叠加原理可知，从O 点沿x 轴正方向，电场强度先变大后变小．综上所述，只有选项B正确．
19．[2014·山东卷] 如图所示，半径为R的均匀带正电薄球壳，其上有一小孔A.已知壳内的场强处处为零；壳外空间的电场，与将球壳上的全部电荷集中于球心O时在壳外产生的电场一样．一带正电的试探电荷(不计重力)从球心以初动能Ek0沿OA方向射出．下列关于试探电荷的动能Ek与离开球心的距离r的关系图线，可能正确的是( )

A B

C D
19．A [解析] 壳内场强处处为零，试探电荷从球心运动到球壳处不受任何力作用，动能不变．正的试探电荷从球壳处向外运动时，受到类似于球壳的全部电荷集中于球心的正点电荷在壳外产生电场的电场力作用，要加速运动，动能增大．沿半径方向取相等的两段距离，离球心越远，电场力的等效值越小，电场力做的功越小，动能的增加量就越小，选项A正确．
4． [2014·天津卷] 如图所示，平行金属板A、B水平正对放置，分别带等量异号电荷．一带电微粒水平射入板间，在重力和电场力共同作用下运动，轨迹如图中虚线所示，那么( )
A．若微粒带正电荷，则A板一定带正电荷
B．微粒从M点运动到N点电势能一定增加
C．微粒从M点运动到N点动能一定增加
D. 微粒从M点运动到N点机械能一定增加
4．C [解析] 本题是对带电微粒在复合场中的运动、动能定理、机械能守恒定律、受力分析的综合考查，通过图像中的运动轨迹，无法判断电场力的方向，只能判断出微粒所受的合外力方向竖直向下，运动过程中合力的方向与运动方向的夹角为锐角，合外力做正功，微粒的动能增加，A、B错误，C正确．由于不能判断出电场力的方向，所以机械能的变化也不能确定，D错误．
19． [2014·浙江卷] 如图所示，水平地面上固定一个光滑绝缘斜面，斜面与水平面的夹角为θ.一根轻质绝缘细线的一端固定在斜面顶端，另一端系有一个带电小球A，细线与斜面平行．小球A的质量为m、电荷量为q.小球A的右侧固定放置带等量同种电荷的小球B，两球心的高度相同、间距为d.静电力常量为k，重力加速度为g，两带电小球可视为点电荷．小球A静止在斜面上，则( )
A．小球A与B之间库仑力的大小为d2(kq2)
B．当d(q)＝k(mgsin θ)时，细线上的拉力为0
C．当d(q)＝k(mgtan θ)时，细线上的拉力为0
D．当d(q)＝ktan θ(mg)时，斜面对小球A的支持力为0
19．AC [解析] 本题考查库仑定律、受力分析、共点力的平衡等知识．根据库仑定律可知小球A与B之间的库仑力大小为kd2(q2)，选项A正确．若细线上的拉力为零，小球A受重力、库仑力和支持力作用，如图所示，由平衡条件可得F＝kd2(q2)＝mgtan θ，选项B错误，选项C正确；因为两小球带同种电荷，所以斜面对小球A的支持力不可能为0，选项D错误．
3． [2014·重庆卷] 如题3图所示为某示波管内的聚焦电场，实线和虚线分别表示电场线和等势线．两电子分别从a、b两点运动到c点，设电场力对两电子做的功分别为Wa和Wb，a、b点的电场强度大小分别为Ea和Eb，则( )
A．Wa＝Wb，Ea＞Eb B．Wa≠Wb，Ea＞Eb
C．Wa＝Wb，Ea＜Eb D．Wa≠Wb，Ea＜Eb
3．A [解析] 同一幅图中电场线的疏密可表示电场强度大小，a点处的电场线比b点处的密集，可知Ea>Eb，C、D错误，a、b两点处于同一等势面，电子从a、b两点运动到c点，电场力做的功相等，与路径无关，B错，A正确．

25．[2014·新课标全国卷Ⅰ] 如图所示，O，A，B为同一竖直平面内的三个点，OB沿竖直方向，∠BOA＝60°，OB＝2(3)OA，将一质量为m的小球以一定的初动能自O点水平向右抛出，小球在运动过程中恰好通过A点，使此小球带电，电荷量为q(q>0)，同时加一匀强电场，场强方向与△OAB所在平面平行．现从O点以同样的初动能沿某一方向抛出此带电小球，该小球通过了A点，到达A点时的动能是初动能的3倍；若该小球从O点以同样的初动能沿另一方向抛出，恰好通过B点，且到达B点时的动能为初动能的6倍，重力加速度大小为g.求

(1)无电场时，小球到达A点时的动能与初动能的比值；
(2)电场强度的大小和方向．
25．(1)7∶3 (2)6q(3mq)，方向略
[解析] 设小球的初速度为v0，初动能Ek0，从O点运动到A点的时间为t，令OA＝d，则OB＝2(3)d，根据平抛运动的规律有
dsin 60°＝v0t①
dcos 60°＝2(1)gt2②
又有Ek0＝2(1)mv0(2)③
由①②③式得
Ek0＝8(3)mgd④
设小球到达A点时的动能为EkA，则
EkA＝Ek0＋2(1)mgd⑤
由④⑤式得
Ek0(EkA)＝3(7).⑥
(2)加电场后，小球从O点到A点和B点，高度分别降低了2(d)和2(3)d，设电势能分别减小ΔEpA和ΔEpB，由能量守恒及④式得
ΔEpA＝3Ek0－Ek0－2(1)mgd＝3(2)Ek0⑦
ΔEpB＝6Ek0－Ek0－2(3)mgd＝Ek0⑧
在匀强电场中，沿任一直线，电势的降落是均匀的，设直线OB上的M点与A点等电势，M与O点的距离为x，如图，则
