物联网管理平台需求规格说明书

158
2020年4月19日
文档仅供参考

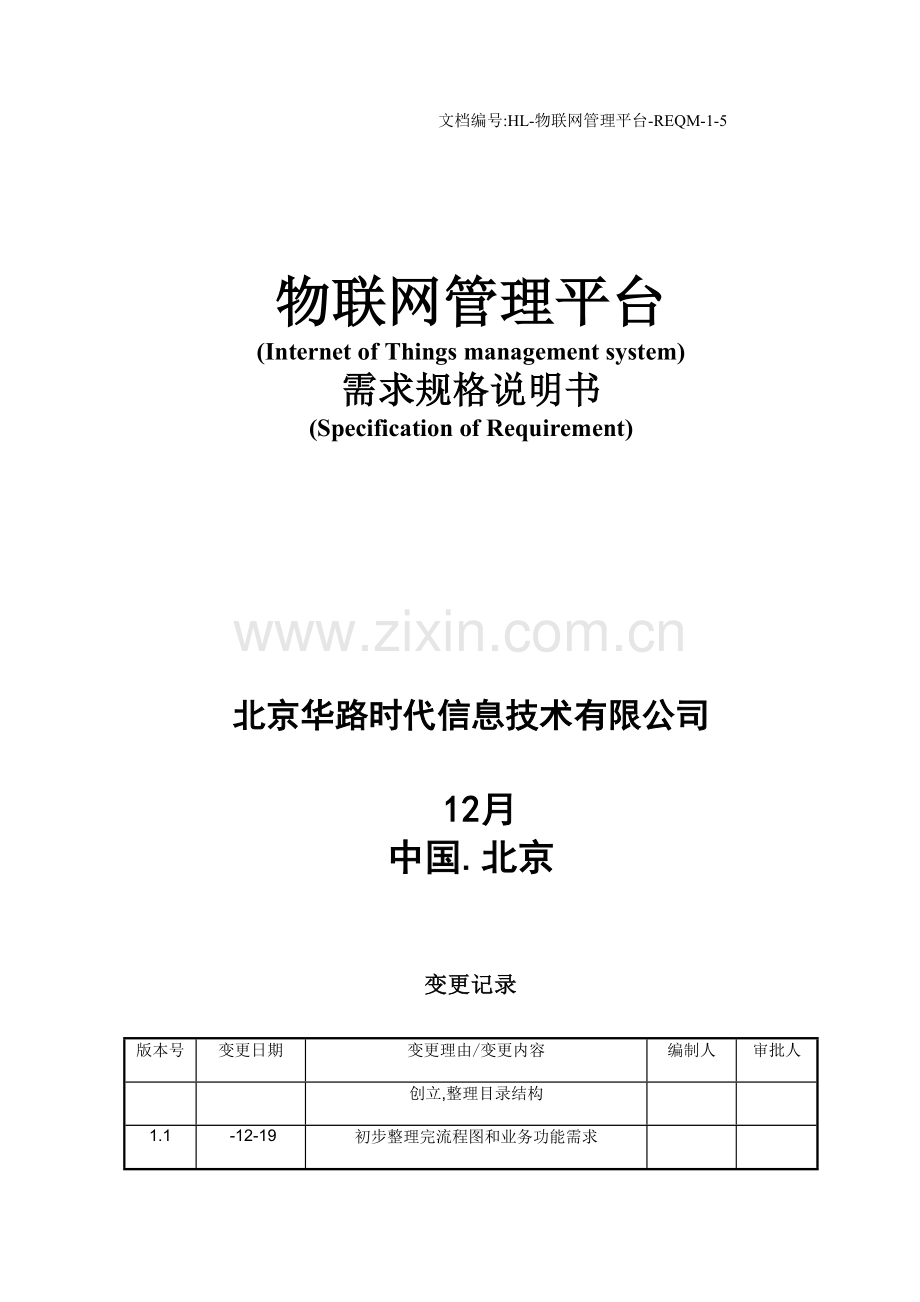

文档编号:HL-物联网管理平台-REQM-1-5

物联网管理平台
(Internet of Things management system)
需求规格说明书
(Specification of Requirement)

北京华路时代信息技术有限公司

12月
中国.北京

变更记录
版本号
变更日期
变更理由/变更内容
编制人
审批人

创立,整理目录结构

1.1
-12-19
初步整理完流程图和业务功能需求

目录
变更记录 2
第1章 引言 6
1.1 编写目的 6
1.2 本文读者 6
1.3 术语名词解释 6
1.4 待实现系统软件的名称 6
1.5 系统需求提出者 6
1.6 系统设计开发者 6
1.7 系统最终用户 7
1.8 参考资料 7
第2章 概述 8
2.1 系统现状 8
2.2 系统目标 8
2.3 角色定义 8
2.4 假定和约束 8
2.5 系统功能结构 9
2.6 总体业务流程 11
第3章 非功能性需求 13
3.1 安全性需求 13
3.2 性能需求 13
3.3 运行环境需求 13
3.3.1 软件环境需求 13
3.3.2 硬件环境需求 13
3.3.3 网络环境需求 14
第4章 业务功能需求 14
4.1 产品线建设选型 14
4.1.1 产品目录管理 14
4.1.2 产品管理 16
4.1.3 终端展示 21
4.1.4 终端定制 22
4.1.5 解决方案 32
4.2 入库管理 37
4.2.1 入库 37
4.2.2 入库审核 45
4.2.3 查询统计 46
4.2.4 整套配置 47
4.2.5 维修配件管理 50
4.2.6 邮件提醒 51
4.2.7 配置SN、PN校验规则 52
4.2.8 终端商品编码管理 53
4.2.9 查询商品编码 54
4.3 出库管理 54
4.3.1 出库申请 54
4.3.2 出库申请单列表 56
4.3.3 出库申请审核 58
4.3.4 出库单 60
4.3.5 库房确认 63
4.3.6 出库发货 65
4.3.7 检测换货 68
4.4 集成检测 70
4.4.1 检测发起 70
4.4.2 任务处理 74
4.4.3 故障管理 81
4.4.4 检测项目管理 83
4.5 移动终端远程监控 85
4.5.1 设备 85
4.5.2 策略 99
4.5.3 查询 103
4.5.4 指令计划执行情况查询 112
4.5.5 告警查询 113
4.5.6 系统 114
4.5.7 告警阀值设置 114
4.5.8 需求补充: 115
4.6 库存管理 116
4.6.1 库房 116
4.6.2 借货管理 118
4.6.3 设备核销 125
4.6.4 盘点 134
4.7 检测维修 139
4.7.1 在线报修 139
4.7.2 报修申请单 146
4.7.3 报修申请单管理 148
4.7.4 检测维修设备管理 150
4.7.5 设备维修管理 156
4.7.6 收货发货管理 159
第5章 外部接口 164

第1章 引言
1.1 编写目的
编写本需求规格说明书的目的是:
Ø 准确全面描述”物联网管理平台”系统中的产品线建设选型、入库管理、出库管理、库存管理、集成检测、检测维修和移动终端远程监控等系统功能需求,明确在物联网管理平台系统中的目标与功能,为业务人员和设计开发人员提供对物联网管理平台系统的统一理解,为实现统一开发标准提供依据。
Ø 为核定开发成本、估算开发进度、组织人力资源和编制开发计划提供依据。
Ø 为系统验收提供依据。
1.2 本文读者
Ø 参与”物联网管理平台项目”需求分析和需求评审的相关技术专家、业务专家和管理人员。
Ø 参加”物联网管理平台项目”实现的设计、开发、测试人员。

1.3 术语名词解释
BH
北京博韩伟业科技有限公司简称
SOUVI:
北京华路时代信息技术有限公司简称

1.4 待实现系统软件的名称
物联网管理平台: Internet of Things management system (物联网管理平台系统)。
1.5 系统需求提出者
北京博韩伟业科技有限公司商务部、产品部、维修、检测中心领导与员工。
1.6 系统设计开发者
北京华路时代信息技术有限公司。
1.7 系统最终用户
北京博韩伟业科技有限公司。
1.8 参考资料
<CMMI需求规格说明书模板>(CMMI)

第2章 概述
2.1 系统现状
物联网管理平台分为一个自建系统与多个外购系统,外购系统分别有CRM系统、呼叫中心系统、知识管理系统。博韩伟业现使用自有系统来完成公司当前业务,但功能不够健全而且各模块功能独立分散,不利于实时统计管理。比如库房与检测中心之间的预出库易发生权责问题,库房或者检测的丢失、算坏不能记录识别,库房借货商务的产品当前是经过人工EXCEL表格维护,系统不能实时得出库存最新的台账信息,检测维修中心不能方便的统计设备维修率、维修次数等信息,另外系统存在较多的人工线下辅助工作,需要打印纸质文档,来辅助完成日常工作记录、审批等。
2.2 系统目标
经过本次新建的物流管理平台,规范、完善公司现有业务流程,建立标准、有序的出、入库、检测、维修管理体系。新系统可对外开放,注册用户依据自身的行业需求,选择定制参数,能够将公司产品库中符合需求的产品筛选出来推荐给用户,并能够查阅详细配置情况、应用案例。另外经过平台可将公司已有的解决方案、成功案例、关联产品等展示出来。新平台加强对出、入库、检测、维修以及各类产品的整个生命周期的活动状况分类记录、统计,并以图表等方式表示产品在库房的数量、合格、借货方面的信息,及其产品当前所在的地理位置、部门、订单、仓储和货运等信息。
2.3 角色定义
角色
描述
系统管理员
超级管理,拥有系统设置及系统管理员权限。
产品经理
产品线建设及产品的管理
BH商务
样机、库存方面的管理
BH库管
库存方面的管理
BH检测
检测维修方面的管理
BH员工
系统使用者,如申请出库填写申请单
注册用户
用于定制终端与查看解决方案
注:各省、市、县只能管理所管辖区域内的信息数据。
2.4 假定和约束
1、在系统中所使用的扫描强或者终端设备都可在web端进行调用,提供ocx或cab控件。
2、 百度二维地图能够经过js方式调用,且提供了较详细的API文档(1.1版)。
2.5 系统功能结构
物联网管理平台的功能结构如下图:

2.6 总体业务流程
系统操作流程图:

创立用户流程图:

第3章 非功能性需求
3.1 安全性需求
² 遵照业界通信准则,完全遵循国际上有关数据安全标准。
² 结合用户实际的情况,尽可能采用当前先进的数据安全技术和产品,并确保系统达到所设计的安全强度。
² 用户信息采用MD5加密;用户登录采用验证码和加密狗进行加密处理。
² 终端与服务器端的通信采用加密方式,具体加密方式待定。
3.2 性能需求
² 服务器端 操作响应时间<=5秒,工作站端 操作响应时间<=5秒。
² 数据查询、更新:简单5秒内,一般程度<=5秒。
3.3 运行环境需求
3.3.1 软件环境需求
项目
最低配置
建议配置
操作系统
Windows server/Linux
Windows server/Linux
数据库
Oracle 11g
Oracle 11g
中间件
TOMCAT6.0
TOMCAT6.0
JDK
sun1.6
sun1.6
OFFICE
EXCEL ~
EXCEL ~
客户端浏览器
IE6
IE6

3.3.2 硬件环境需求
最低配置-数据库服务器
类别
要求
备注
CPU
最少两个2.0GHZ以上CPU

内存
最少4GB

主机硬盘
最少10GB,高可用磁盘阵列

网络
1000M局域网

操作系统
Win server/Linux

数据库软件
Oracle 11g

外部网络
需要访问INTERNET,独占下行网速不小于70K/S,独占上行网速不小于50K/S

最低配置-应用服务器
类别
要求
备注
CPU
最少两个2.0GHZ以上CPU

内存
最少2GB

主机硬盘
最少5GB

网络
100M局域网

操作系统
Win server /Linux

数据库软件
Oracle 11g

应用服务器软件
TOMCAT6.0.28

外部网络
需要访问INTERNET,独占网速不小于150K/S,独占上行网速不小于100K/S

3.3.3 网络环境需求
类别
最低配置
建议配置
下行速度
70K/S
150K/S
上行速度
50K/S
100K/S

第4章 业务功能需求
4.1 产品线建设选型
4.1.1 产品目录管理
功能描述
产品目录管理
由产品经理操作,用于增加新的产品目录,包括终端设备、附属配件、无线AP、维修配件等等
产品目录管理增、删、改,统一在一个管理页面操作,页面左侧区域加载所有目录,以树状列表显示,点击目录树项,加载所选目录信息至右侧编辑区域,修改后点击保存,刷新左侧树状列表,并清空右侧区域。
点击左侧树状列表的项,在右侧新增区域能够选择新增的节点是同级节点还是子节点。
点击左侧树状列表的项,经过右侧删除按钮删除改节点
(树状结构组织参考邮件截图)
操作权限
产品经理
输入
输入目录基本信息:
分类编码:打印机编码 001_01 必填(长度小于30个字符 ,英文数字 下划线)
分类名称:终端设备、附属配件、无线AP、维修配件等 必填(长度小于30个字符)
备注:非必填(长度为150一个字符)
父类编码:(主键:唯一标示字母或数字数据库,不能使用分类编码)
输出
1） 是否保存成功
2） 清空输入框刷新产品目录树状列表
操作流程
点击产品目录管理菜单进入产品目录管理页面,点击保存按钮新增一个产品目录至产品目录列表中,
业务规则
1） 目录是多级次
2） 分类编码不允许重复
3） 已有产品的目录不能删除

接口

界面原型:
Ø 产品目录管理

4.1.2 产品管理
4.1.2.1 产品增加
功能描述
产品增加
产品增加由产品经理操作,事实上能够理解为定制的增加。
产品增加的所属分类以树状列表选择
供应商支持模糊提示,可选择(类似百度搜索框)
定制参数增加产品时是复选框能够多选(都是),客户定制时是单选。
应用方案选择是按照行业分类,树状展现,能够复选多个。选择完毕后把选择项以列表展现出来。
上传的图片最好能够回显,增加完毕后清空列表继续增加。
操作权限
产品经理
输入
定制参数基本信息:
产品类别:必选产品的类别
产品名称: 必填(长度小于30个字符)不可重复
产品代码:必填(长度小于32个字符)不可重复
产品描述:必填
是否公开:默认公开
供应商:选择项 (厂商)必选
产品图片:非必填 (至多四个)
更新日期:自动生成
操作系统:Windows CE/Windows Mobile/Android (选择且选项可维护)系统定制
开发语言:C++/C#/Java/其余(选择且选项可维护)系统定制
RAM:(选择且选项可维护)
ROM:(选择且选项可维护)
Scanner:(选择且选项可维护)
GPS:(选择)
RFID: (选择)
Camera:(选择且选项可维护)
传输方式:(选择且选项可维护)
传输速度: (选择且选项可维护)
显示器: (选择且选项可维护)
IP等级: (选择且选项可维护)
跌落等级: (选择且选项可维护)
工作温度: (选择且选项可维护)
储存温度: (选择且选项可维护)
防静电等级: (选择且选项可维护)
应用案例:非必选,(弹出所有的应用案例能够多选)
参考文档(终端定制 - 参数.xlsx)
输出
1） 是否保存成功提示
2） 保存成功后清空输入框可继续增加产品
操作流程
点击产品增加菜单跳转到产品增加页面,点击保存按钮增加一条产品信息
业务规则
1） 产品代码不可重复
2） 产品名称不可重复
3） 产品类别来自于产品目录
4） 产品参数能够复选
5） 如果选择公开则关联应用案例能够看到产品,否则不能

接口

界面原型:
Ø 产品增加

4.1.2.2 产品修改
功能描述
产品修改
产品修改由产品经理操作,事实上能够理解为定制的修改。
产品修改包括产品的编辑与产品删除两大功能,产品修改页面能够经过所属分类、产品名称、产品代码、供应商、定制参数进行条件筛选,
筛选的结果列表能够按照表头排序,结果列包含序号(表示行号)、所属分类、产品代码、产品名称、供应商、是否公开。点击删除按钮弹出提示框提示用户是否删除,能够经过选择批量删除多个产品,批量删除点击删除后提示用户选择了几个产品将被删除;点击编辑页面跳转到产品信息编辑页面,编辑页面加载产品所有信息。
操作权限
产品经理
输入
定制参数基本信息:
产品类别:必选产品的类别
产品名称: 必填(长度小于30个字符)不可重复
产品代码:必填(长度小于32个字符)不可重复
产品描述:必填
是否公开:默认公开
供应商:选择项 (厂商)必选
产品图片:非必填 (至多四个)
更新日期:自动生成
操作系统:Windows CE/Windows Mobile/Android (选择且选项可维护)系统定制
开发语言:C++/C#/Java/其余(选择且选项可维护)系统定制
RAM:(选择且选项可维护)
ROM:(选择且选项可维护)
Scanner:(选择且选项可维护)
GPS:(选择)
RFID: (选择)
Camera:(选择且选项可维护)
传输方式:(选择且选项可维护)
传输速度: (选择且选项可维护)
显示器: (选择且选项可维护)
IP等级: (选择且选项可维护)
跌落等级: (选择且选项可维护)
工作温度: (选择且选项可维护)
储存温度: (选择且选项可维护)
防静电等级: (选择且选项可维护)
应用案例:非必选,(弹出所有的应用案例能够多选)
参考文档(终端定制 - 参数.xlsx)
输出
3） 修改后提示修改成功
4） 删除提示用户是否删除
5） 批量删除时提示用户是否要删除几个产品
操作流程
点击产品修改菜单跳转到产品修改页面,点击编辑按钮,跳转到产品编辑页面,修改完毕后点击保存
点击删除按钮提示用户是否删除
业务规则
1） 产品代码不可重复
2） 产品名称不可重复
3） 产品类别来自于产品目录
4） 可是上传四张图片
5） 能够关联多个案例
6） 删除产品关联的案例应用一并删除
6） 如果选择公开则关联应用案例能够看到产品,否则不能

接口

界面原型:
Ø 产品修改

Ø 产品编辑

4.1.3 终端展示
功能描述
终端展示
由用户选择,查询条件有终端分类(树状展现)、终端名称、终端代码、供应商(类似百度的自动提示功能)
操作权限
用户
输入
终端分类:(树状展现)
终端名称:
终端代码:
供应商:
输出

1） 查询符合参数的产品,以列表展示含图片 (加载相应案例)

操作流程

业务规则
1） 点击定制跳转终端定制的菜单

接口

界面原型:
Ø 终端展示

Ø 终端详情

4.1.4 终端定制
4.1.4.1 终端定制
功能描述
终端定制
由用户选择所属行业(这个行业事实上是物联网平台用户统计用户所属多的行业,而进行的选择,跟产品无关联),再选择定制参数,定制参数分七步,点击下一步按钮继续选择下一个参数,用户选择的参数是单选而不是复选与产品增加时不同,点击完成按钮,筛选出符合条件的推荐产品,能够进行产品的比较与定制(收藏)。没有推荐产品能够提示用户是否保存定制参数到我的定制(我的定制)。
参考页面:
操作权限
用户
输入
定制参数基本信息:
所属行业::(物流行业、零售行业、制造行业、政府与公用事业、金融行业、医疗行业、其它行业)
操作系统:Windows CE/Windows Mobile/Android (选择且选项可维护)系统定制
开发语言:C++/C#/Java/其余(选择且选项可维护)系统定制
RAM:(选择且选项可维护)
ROM:(选择且选项可维护)
Scanner:(选择且选项可维护)
GPS:(选择)
RFID: (选择)
Camera:(选择且选项可维护)
传输方式:(选择且选项可维护)
传输速度: (选择且选项可维护)
显示器: (选择且选项可维护)
IP等级: (选择且选项可维护)
跌落等级: (选择且选项可维护)
工作温度: (选择且选项可维护)
储存温度: (选择且选项可维护)
防静电等级: (选择且选项可维护)
参考文档(终端定制 - 参数.xlsx)
参考页面:
输出

1） 查询符合参数的产品,以列表展示含图片 (加载相应案例)
2） 保存定制(产品与定制的参数)有产品能够保存筛选啊的产品,无产品能够提示是否定制,记录用户所选择的参数,一天能够最多定制五次,定制不可重复
操作流程

业务规则
1） 有默认值选项(待整理,在非选择定制参数时)
2） 看到产品能够看到应用案例
3） 一天能够最多定制五次,定制不可重复
4） 推荐的产品须加载关联的案例
5） 我的定制,如果是产品显示供应商名称,用户定制的参数显示都是博韩,用户定制的产品名称是规则是用户名称加日期,例如张三,查看时以默认的图片博韩,用户也能够自己修改定制参数的产品名称

接口

界面原型:
Ø 终端定制

Ø 推荐产品

Ø 产品详情

Ø 无产品时定制页面

4.1.4.2 我的定制
功能描述
我的定制(收藏)
保存用户经过终端定制而来的产品或者参数,并删除
操作权限
用户
输入
定制参数基本信息:
无输入项
输出
1） 所有定制推荐的产品或者定制的参数
2） 如果删除定制提示删除成功
操作流程
点击我的定制菜单,跳转我的定制页面,加载所有定制信息
业务规则
1） 一天能够最多定制五次,定制不可重复

接口

界面原型:
Ø 我的定制

Ø 产品详情

4.1.4.3 定制查询
功能描述
定制查询
产品经理查询在我的定制中用户收藏的定制信息,主要查询收藏的产品与定制而且显示收藏的用户名称。
定制查询能够经过双击点击产品名称能够查看产品名称。
查询输入项有:用户名称、产品名称、所属行业、所属分类、定制时间,查询结果列包含序号、用户名称、所属行业、所属分类、产品名称、供应商、定制时间
操作权限
产品经理
输入
基本参数信息:
用户名称:用户的名称
产品名称:产品的名称
定制时间:是个时间段,例如 -10-1- -11-13
所属行业:(物流行业、零售行业、制造行业、政府与公用事业、金融行业、医疗行业、其它行业)
输出

操作流程
点击查询用户的定制菜单,输入查询条件,查询用户的收藏的定制信息
业务规则

接口

界面原型:
Ø 查询用户的定制

Ø 产品详情

4.1.4.4 定制统计
功能描述
定制统计
产品经理查询在我的定制中用户收藏最多的定制信息,查询输入项有:用户名称、产品名称、所属行业、所属分类、定制时间,查询结果列包含产品名称、供应商、定制次数。点击次数能够查看都是那些定制。参考定制查询出来的列表。
操作权限
产品经理
输入
基本参数信息:
用户名称:用户的名称
产品名称:产品的名称
定制时间:是个时间段,例如 -10--1- -11-13
所属行业:(物流行业、零售行业、制造行业、政府与公用事业、金融行业、医疗行业、其它行业)
输出
1） 产品名称
2） 定制次数
操作流程
点击查询用户的定制菜单,输入查询条件,查询用户定制最多的产品信息
业务规则
1） 按照定制的产品进行分组统计
2） 定制次数倒序排列

接口

界面原型:
Ø 查询统计

Ø 产品详情

4.1.5 解决方案
4.1.5.1 解决方案展示
功能描述
解决方案展示
用于把产品经理上传的文档pdf、word或者手动编写的文档,按照行业分类以Tab展现出来
操作权限
用户
输入
选择所属行业分类(物流行业、零售行业、制造行业、政府与公用事业、金融行业、医疗行业、其它行业)

输出
1.加载出所选行业的应用案例(pdf在线展现)
操作流程
无
业务规则
无
接口

界面原型:
Ø 解决方案展示

4.1.5.2 上传解决方案

功能描述
上传解决方案
由产品经理负责上传应用案例,上传案例时应该能够关联选择多个产品,关联产品弹出树状的结构能够复选产品,确定后加载到产品页面
操作权限
产品经理
输入
上传解决方案输入信息:
行业分类:选择行业分类,(物流行业、零售行业、制造行业、政府与公用事业、金融行业、医疗行业、其它行业)
方案备注:输入方案名称
文件:要上传的文件
关联产品:选择的多个产品,来自于产品管理时增加的产品

输出
1.提示用户上传成功;

操作流程

业务规则
1.上传的应用案例能够关联多个产品
接口

界面原型:
Ø 上传解决方案

4.1.5.3 编辑解决方案

功能描述
编辑解决方案
由产品经理手动编辑应用案例,能够上传图片能够排版(类似发送邮件的多文本编辑器),编辑案例时应该能够关联选择多个产品
操作权限
产品经理
输入
编辑解决方案输入信息:
行业分类:(物流行业、零售行业、制造行业、政府与公用事业、金融行业、医疗行业、其它行业)
方案名称:输入方案名称
解决方案内容:由产品经理编写的解决方案内容
关联产品:选择的多个产品,来自于产品管理时增加的产品

输出
1.提示用户保存成功;

操作流程

业务规则
1.编写应用案例能够关联多个产品
接口

界面原型:
Ø 编辑解决方案

4.1.5.4 修改解决方案

功能描述
修改解决方案
由产品经理修改应用案例或者删除应用案例,如果是上传的应用案例,能够删除或重新上传案例文件,如果是手动编辑的需要加载原有的内容重新编辑,能够上传图片能够排版(类似发送邮件的多文本编辑器),编辑案例时应该能够重新关联选择多个产品或者取消原有的关联产品
能够选择多个文档批量删除,删除时提示有用户当前有多少个文档将要被删除
需要删除上传的文件,如果是手动编写的案例删除有关的文字及图片信息,取消的关联产品信息
操作权限
产品经理
输入
编辑解决方案输入信息:
行业分类:(物流行业、零售行业、制造行业、政府与公用事业、金融行业、医疗行业、其它行业)
方案名称:输入方案名称
解决方案:由产品经理编写的解决方案内容或者上传的文件
关联产品:选择的多个产品,来自于产品管理时增加的表

输出
1.提示用户上传或者保存成功;
2.删除后刷新解决方案列表
操作流程
1.加载系统现有的解决方案列表点击修改跳转到对应修改页面并加载解决方案信息
业务规则
1. 编写应用案例能够关联多个产品或者取消关联
2.删除案例应取消关联的产品
3.能够经过选择一次删除多个应用案例
接口

界面原型:
Ø 修改解决方案

Ø 编辑上传

Ø 手工编辑

4.2 入库管理
4.2.1 入库
4.2.1.1 终端入库

功能描述
终端入库
由BH商务人员录入,终端设备能够批量录入也能够经过excel表格导入入库。
批量入库时经过基础数据项的配置SN、PN码校验规则,校验有问题的进行颜色提示,如果不符合校验规则是不能入库的,
入库时需要读取基础项配置,配置的入库邮件提醒人,邮件通知
终端名称、入库数量、所属仓库
邮件主题:入库通知+终端名称+入库时间( 1118)
什么时间(入库时间)那个仓库(所属仓库)进了什么终端(终端名称)多少台(数量)。如果有合同编号就加上一句,合同编号XXX.
批量录入时扫描第一次是SN码,第二次是PN码,扫描成功后自动在扫描列表增加一项SN、PN行,对应上面的合计也增加一个,扫描PN、SN码不符合校验规则,改行应当标红显示,BH商务人员双击后能够修改错误项。列表 每页最多显示10行最新扫描录入的数据,点击确认入库按钮,再次校验数据的有效性,而且发送邮件提醒审批人审批。
点击Excel按钮导入PN、SN码,上传的文件需要符合模板的格式,上传完毕后,系统解析出待导入库的PN、SN码,并依据规则校验,错误的码应提示BH商务重新导入。
操作权限
BH商务
输入
输入基本信息:
所属仓库:必选(如北京、上海)仓库由库存处管理。
终端名称:来自终端增加的表 (必选)限选为终端与无线AP
商品编码:只读项(根据所选的终端加载对应的商品编码,起人工校正确作用)
SN:数字 (必填项)可编辑 不可重复
PN:英文和数字 (必填项)可编辑 不可重复
供应商:必选项(供应商管理处可维护,区别于终端增加的供应商,终端增加的供应商概念是制造厂家)
入库时间:(系统保存时生成)
更新时间:(系统修改时生成)
合同编号:(英文字母与数字组成)必填
入库单编号:(英文字母与数字组成)必填
输出
3） 确认入库后提醒用户是否成功,成功后刷新页面可继续终端入库。
4） 发送邮件提醒审批人
操作流程
点击终端入库菜单进入终端入库页面,填写通用信息后,点击批量录入按钮进入批量录入页面,点击excel按钮进入excel导入页面,点击确认入库按钮进行保存终端入库信息。
业务规则
4） 在基础数据维护能够维护终端设备型号的SN、PN的编码规则,在手动录入或者批量导入时,使用此规则校验导入或者扫描的SN码、PN码。
5） PN、SN码不可重复
6） 确认入库后发送邮件提醒审批人
接口

界面原型:
Ø 终端入库

Ø 批量录入

Ø Excel导入

Ø 终端入库Excel格式

4.2.1.2 备辅件入库
功能描述
备辅件入库
由BH商务人员录入,有ID设备的附属配件能够批量录入也能够经过excel表格导入入库,无ID设备需要人工统计数量填写入库。
批量入库时经过基础数据项的配置SN、PN码校验规则,校验有问题的进行颜色提示,如果不符合校验规则是不能入库的,
附属配件入库分默认是无ID设备,勾选有ID设备,隐藏数量输入项和确认入库按钮,显示出手动录入、批量录入、Excel导入按钮。
邮件主题:入库通知+配件名称+入库时间( 1118)
什么时间(入库时间)那个仓库(所属仓库)进了什么终端(配件名称)多少台(数量)。如果有合同编号就加上一句,合同编号XXX.

操作权限
BH商务
输入
输入基本信息:
所属仓库:必选(来自于库存管理维护)
配件名称:必选(来自于成套配置的新增配件维护或者产品目录下的项)仅显示附属配件
商品编码:只读项(根据所选的配件加载对应的商品编码,起人工校正确作用)
供应商:必选项(供应商管理处可维护,区别于终端增加的供应商,终端增加的供应商概念是制造厂家)
合同编号:(英文字母与数字组成,实际有是合同号后来才生成,因此先入库后填写,讨论后能够先填写一个合同号)必填
入库单编号:(英文字母与数字组成)必填
有ID设备:选则框(勾选后不能输入数量需要导入或者扫描PN码入库)
数量:无ID设备必须要手动填写入库数量
入库时间:(系统保存时生成)
更新时间:(系统更新时生成)
输出
1） 确认入库后提醒用户是否成功,成功后刷新页面可继续终端入库。
2） 发送邮件提醒审批人
操作流程
点击附属配件入库菜单进入附属配件入库页面,默认是无ID设备,人工统计数量后填写至数量输入项,并点击确认入库按钮。有ID设备能够经过Excel导入或批量录入PN码后,再确认入库。
业务规则
1） 在基础数据维护能够维护终端设备型号的SN、PN的编码规则,在手动录入或者批量导入时,使用此规则校验导入或者扫描的SN码、PN码。
2） 附属配件无PN码,需要统计数量、有PN码只能批量录入或Excel导入PN码后确认入库
接口

界面原型:
Ø 备辅件入库

Ø 批量录入

Ø Excel导入

Ø Excel导入格式

4.2.1.3 维修配件入库
功能描述
维修配件入库
由BH商务人员录入,与附属配件入库主要差别在维修配件需要选择终端,即改配件属于那种终端维修时使用。
邮件主题:入库通知+配件名称+入库时间( 1118)
什么时间(入库时间)那个仓库(所属仓库)进了什么终端(配件名称)多少台(数量)。如果有合同编号就加上一句,合同编号XXX.

操作权限
BH商务
输入
输入基本信息:
所属仓库:必选(来自于库存管理维护)
配件名称:必选(来自于维修配件管理或者产品目录下已有的项)仅显示维修配件
商品编码:只读项(根据所选的维修配件对应的商品编码,起人工校正确作用)
终端名称:必选(该维修配件属于那种终端)
供应商:必选项(供应商管理处可维护,区别于终端增加的供应商,终端增加的供应商概念是制造厂家)
合同编号:(英文字母与数字组成,实际有是合同号后来才生成,因此先入库后填写,讨论后能够先填写一个合同号)必填
入库单编号:(英文字母与数字组成)必填
数量:必须要手动填写入库数量必填
入库时间:(系统保存时生成)
更新时间:(系统更新时生成)
输出
1） 确认入库后提醒用户是否成功,成功后刷新页面可继续终端入库。
2） 发送邮件提醒审批人
操作流程
点击维修配件入库菜单进入维修配件入库页面,人工统计数量后填写至数量输入项,并点击确认入库按钮。
业务规则
1） 维修配件必须选择属于哪一种终端
接口

界面原型:
Ø 维修配件入库

4.2.1.4 整套入库
功能描述
整套入库
整套设备:例M3 主机、底座、适配器、电源线、数据线、触笔、吊绳、 (上述是厂家)、包、电池(自己配)(组成九种方式出库)
整套入库是经过选择有关配套从而得出都有哪些组件与数量信息,入库时依据此得出相应组件的实际入库数量。
整套入库有两个SN码一个是主机一个是底座,另外主机还有一个PN码
邮件主题:入库通知+配件名称+入库时间( 1118)
什么时间(入库时间)那个仓库(所属仓库)进了什么终端(配件名称)多少台(数量)。如果有合同编号就加上一句,合同编号XXX.
操作权限
BH商务
输入
输入基本信息:
所属仓库:必选(来自于库存管理维护)
配套名称:必选(配套名称=终端名称+型号,选择名称后需要在右侧加载有关配套组件信息,包含有配套组件名称与数量信息),配套来自于整套配置维护,有关整套的配套组件信息在那维护。
供应商:必选项(供应商管理处可维护,区别于终端增加的供应商,终端增加的供应商概念是制造厂家)
入库时间:(系统统一生成)
更新时间:(系统生成)
合同编号:(英文字母与数字组成,原因是合同号后来才生成,因此先入库后填写)必填
入库单编号:(英文字母与数字组成)必填
终端SN:主机的SN码
终端PN:主机的PN码
配套SN:底座的SN码
入库时间:(系统保存时生成)
更新时间:(系统修改时生成)
输出
1） 确认入库后提醒用户是否成功,成功后刷新页面可继续整套入库。
2） 发送邮件提醒审批人
操作流程
点击整套入库菜单进入整套入库页面,填写通用信息后,点击批量录入按钮进入批量录入页面,点击excel按钮进入excel导入页面,点击确认入库按钮进行保存终端入库信息。
业务规则
1） 在基础数据维护能够维护终端设备型号的SN、PN的编码规则,在手动录入或者批量导入时,使用此规则校验导入或者扫描的SN码、PN码。
2） PN、SN码不可重复
3） 整套入库时依据整套配置有关配套组件的数量,仓库自动增加有关组件的数量

接口

界面原型:
Ø 整套入库

Ø 批量录入

Ø Excel导入

Ø 整套入库Excel导入格式

4.2.2 入库审核
功能描述
入库审核
由BH商务人员负责入库审核,入库审核是对终端入库、附属配件入库、维修配件入库、整套入库的复核确认过程,该步骤基于工作流配置,能够设置多个审核人,每一步审核完成后应发送邮件提醒需要审核的人,最终审核完毕后发送产品入库通知相应人员,接受入库通知的人员能够再设置入库通知接受人页面设置。
例子:
邮件主题:入库通知+配件名称+入库时间( 1118)
什么时间(入库时间)那个仓库(所属仓库)进了什么终端(配件名称)多少台(数量)。如果有合同编号就加上一句,合同编号XXX.
审核时的列表信息包含合同编号,入库时间(按天)、录入人、数量、入库类型(配套名称、终端名称、配套组件、维修配件)
按照入库时间天、合同编号、录入人分组排序统计数量
审核包含有驳回与经过两种操作,勾选需要审核的入库信息点击经过按钮,改入库信息就算经过能够流转到下个审批人或者进行实际入库动作;勾选需要审核的入库信息点击驳回按钮,填入审批意见选择的入库信息将被驳回至录入人时状态(能够删除与修改待讨论确定)
操作权限
BH商务
输入
输入查询条件基本信息:
合同编号:需要审核的合同编号
录入人:确认入库的实际操作人名称
入库时间:包含起始时间与结束时间( -11-20 – -11-21)

输出
1） 刷新待审核的入库信息列表
操作流程
点击入库审核菜单跳转到入库审核页面,选择待审核入库信息点击经过按钮,该选中项就审核经过,如果驳回请填写审批意见并点击驳回按钮,选择的入库信息将被驳回至录入人
业务规则
1） 驳回入库信息必须填写审批意见
2） 经过后如果有下个审批人需要发送提醒审批意见
3） 最终审批人审批经过需要发送入库通知邮件给入库通知人
接口

界面原型:
Ø 入库审核
