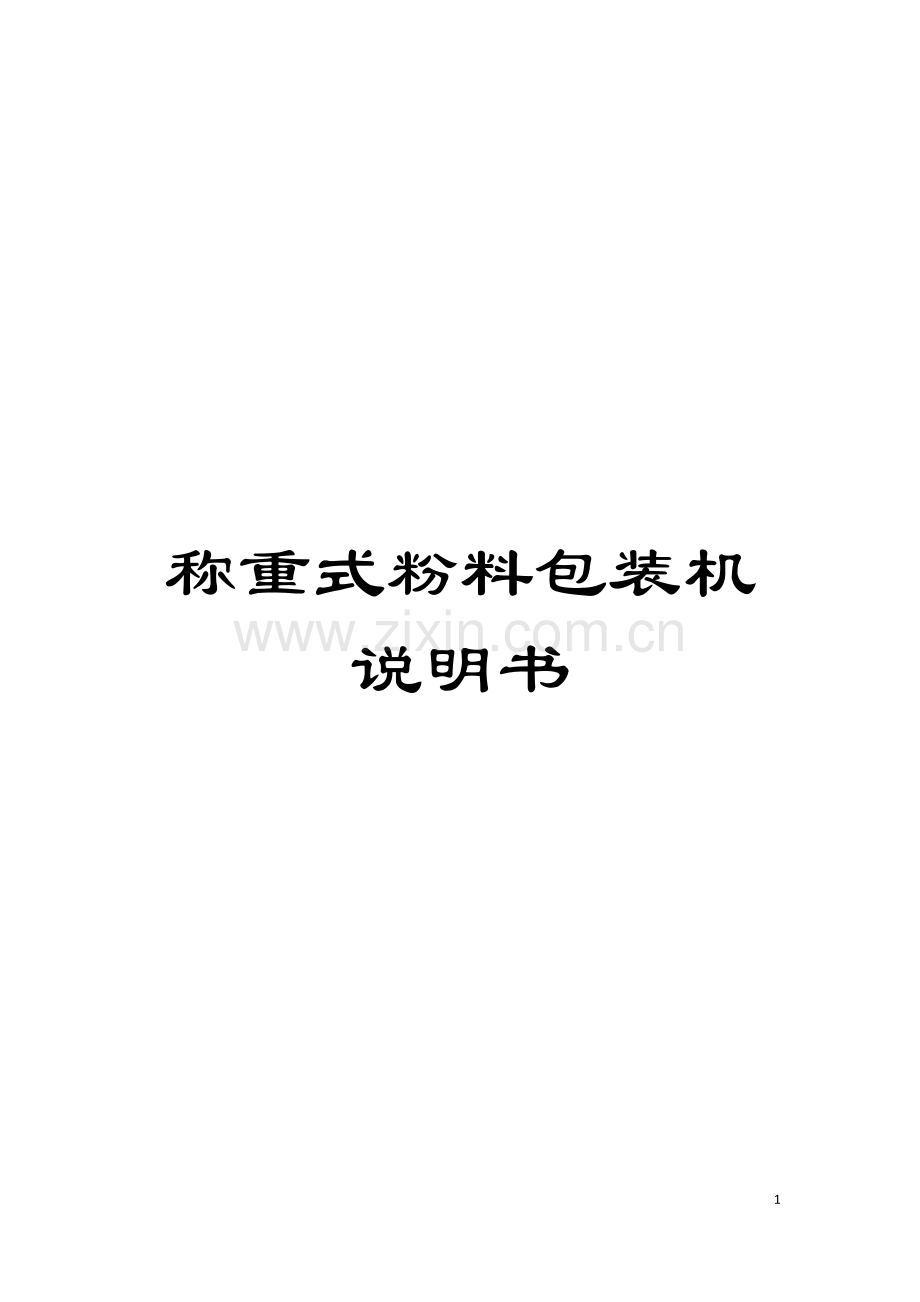

称重式粉料包装机说明书模板.doc

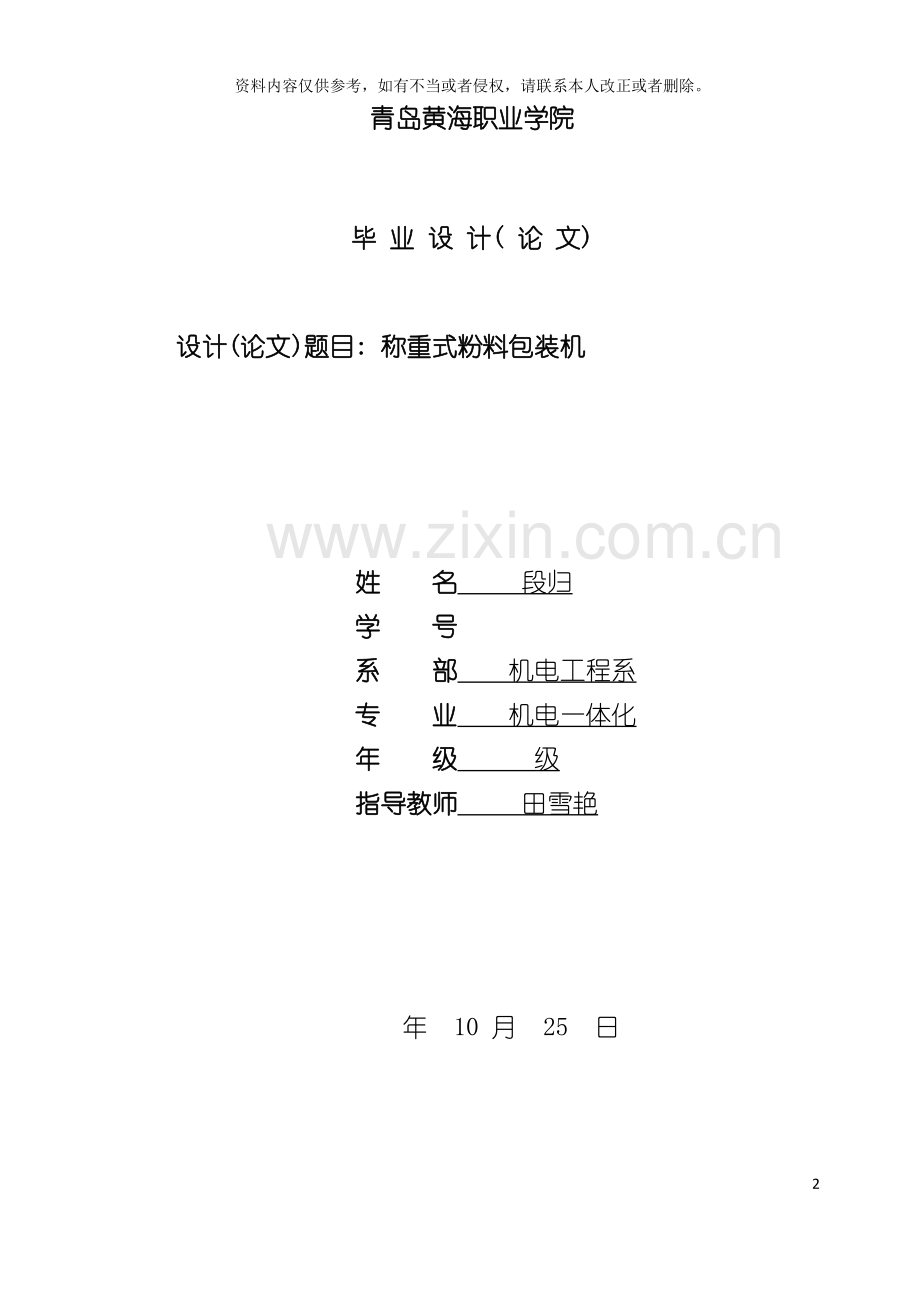

称重式粉料包装机说明书142资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。青岛黄海职业学院毕 业 设 计( 论 文) 设计(论文)题目: 称重式粉料包装机姓 名 段归 学 号 系 部 机电工程系 专 业 机电一体化 年 级 级 指导教师 田雪艳 年 10 月 25 日摘 要本文主要介绍了一种为小定量包装洗衣粉生产企业设计的自动称重式充填设备的研制过程, 分析了称重式充填设备的国内外现状, 探讨了产品的市场开发背景, 对设备的基本原理、 结构设计以及各个子系统如供送系统、 称重系统、 处理控制系统的主要功能都作了详细介绍, 论述了设备开发过程中采用的一些关键技术, 如:高精度称重传感器具有抗振动、 抗冲击的特点; 单片机控制系统方便准确、 稳定可靠; 液动执行机构可靠性高、 稳定性好; 传感器的应用更是提高了设备的可靠性; 抗干扰设计和一体化的设计简化了结构, 降低了重量。本文研究成果及主要工作包括:首先, 完成了经过对比和分析完成了对各个子系统环节的选择与设计的基本思想和开发思路, 单片机应用系统的开发, 进行了硬件设计和软件编程:其次, 对设备进行了准确度等级的检测实验和商品实例分析;最后, 高速动态称重的数字传感器精度较高, 抗干扰能力强, 响应速度快, 值得推广与应用。设备具有精度高、 速度快、 稳定可靠、 操作简单等优点, 配以皮带式热封机能适用于自动化生产, 可广泛应用于食品, 医药, 轻工, 化工, 纺织, 电子, 仪表等行业, 提高了企业的劳动生产率和计量保证能力, 具有较高的应用价值和良好的市场前景。关键词: 称重; 精度; 传感器; 单片机ABSTRACTThis paper introduces a quantitative packaging for small enterprises detergent production design of automatic weighing equipment-filled development process, Analysis of weighing equipment-filled situation at home and abroad, explore the development of products in the market background of the basic tenets of equipment, structural design of the various subsystems such as for the delivery system, weighing system, the control of the main functions are introduced in detail. discussed the process of developing the equipment used in a number of key technologies, such as : high-precision load cell has anti-vibration, Impact characteristics; SCM control system to facilitate accurate, reliable and stable; Hydraulic implementing agencies high reliability and stability; The use of sensors to improve the reliability of the equipment; Anti-jamming design and integration simplifies the design of the structure, reduce weight. In this paper, research results and main tasks : First, accomplished by comparing and analyzing the completion of the various subsystems links with the choice of basic design ideas and the development of ideas, SCM application system development, hardware design and software programming : Secondly, right equipment for the degree of accuracy in measuring experiment and commodities example; Finally, Dynamic Weighing the high-speed digital sensor with high precision and anti-interference capability, fast response worthy of promotion and application. Equipment with high accuracy, speed and reliability, the advantages of simple operation, Incineration in a belt-type heat sealing function applied to automated production, can be widely used in food, medicine, light industry, chemical industry, textile, electronics, Instrumentation and other industries, have increased their productivity and measures to ensure capacity have higher value and good market prospects. Keyword: Weighting; Accuracy; Sensors; SCM 目 录第1章 概述11.1 包装机械化的重要意义41.2 包装机械的主要特点及发展动向51.3 包装机械的组成与分类61.4 中国包装机械工业的概况及展望7第2 章 总体方案设计82.1 设计包装机的基本要求82.2 供料方案的选择与比较112.2.1 槽式电磁振动给料器112.2.2 带式输送机132.3 搅拌器的选择与比较152.4 门的开启选择与设计162.5 称量系统选择与设计17 2.5.1 定容法182.5.2 称重法192.6 开斗结构设计202.7 热封机的选择212.7.1 热封机的原理212.7.2 热封材料232.8 包装机的总体布局24第3章 包装机的重要的零件设计 263.1 轴的设计与强度验算263.2 键的选择与强度验算283.3 V带的设计与校核283.4 轴承的选择与校核313.5 搅拌器的选型与校核313.6 液压缸的设计与计算323.6.1 液压缸的设计323.6.2 液压系统的设计35 3.6.3 液压元件的选择363.7 电磁振动给料器393.7.1 电磁激振装置的分析及计算393.7.2 电磁振动给料器的设计与计算413.8 铰链的计算443.9 圆柱螺旋扭转弹簧的选择与计算45第4章 控制系统设计 484.1 控制系统的工作原理484.2 传感器的选择494.2.1 磁性接近开关的选择494.2.2 料位检测器的选择与控制504.2.3 光电开关的选择与控制544.2.4 荷重传感器的选择554.3 步进电机的选择与控制574.4 处理控制系统614.5 硬件设计624.6 软件设计634.7 抗干扰设计63 第5 章 控制电路设计655.1 核心单元电路65 5.1.1 重量信号检测电路665.1.2 功率放大电路675.1.3 A/D转换电路 675.1.4 键盘扩展电路68 5.1.5 LCD显示路 695.2 系统程序设计69 5.2.1 称重系统主程序70 5.2.2 键盘扫描模块程序72 5.2.3 LCD显示模块程序755.3 系统的可靠性设计和抗干扰设计77结论 79 参考文献翻译部分致谢第1章 概 述概 述(一) 定量包装与计量法规定量包装商品是指由生产厂家、 包装商按照一定重量包装好, 并标称包装量的商品。定量包装商品量大面广、 品种繁多, 如何保证各类定量包装商品的净含量与标注量相符合, 如何确定定量包装商品在包装、 贮存、 运输和销售过程中的损失量, 保证消费者采购的商品不出现短秤少两的现象, 这是计量监督部门面临的课题。据市场调查, 定量包装商品的准确度远不能令人满意, 近年来, 在城市开展的计量调查结果显示:排除某些厂家为谋取暴利而采取非法的手段外, 合格率仅为79.1%, 特别是小定量包装商品存在的计量问题更为突出, 北京市技术监督局对全市销售的定量包装商品抽查中发现, 合格率仅为57%, 有的标称为300克的商品竟少了37克, 食品行业同样不容乐观。因此开展定量包装的计量工作具有重要意义, 首先, 保护消费者的利益, 其次, 规范商品市场, 保护企业间的公平竞争。之因此存在诸多问题, 究其原因, 除有些生产厂家为获得非法利润, 在计量上做手脚外, 计量手段落后则是主要原因之一。客观上讲, 当前定量包装技术还不是十分成熟, 定量商品的计量精度还不能确保全部在规定的允差之内, 这样, 势必给生产厂家和消费者造成经济上的损失, 甚至一些不必要的经济纠纷。做好定量包装商品生产企业的计量工作, 特别小定量包装商品, 除了计量监督部门的监督之外, 还必须从企业的设备入手, 提高企业的计量保证能力。在国际法制计量组织(0IML)制定的计量法规中, 其中第87号国际建议是关于包装品的净含量的, 明确地提出了以下规定要求:任何一批包装品的平均净含量都应等于或大于它们的标称净含量;每件包装品的净含量不应超出其给出的允差:对包装品的净含量作检验的不确定度应不大于五分之一允差;并有抽检批量包装品等内容。国家质量技术监督局先后制定颁布了零售商品称重计量监督规定和定量包装商品计量监督规定等条文, 在规 定中, 按食品种类、 价格档次等综合考虑, 给出了定量包装商品的允许负偏差和批量定量包装商品的抽样方法、 平均偏差允许值及单件超出允许负偏差的件数, 每件定量包装商品的重量不能超出允许负偏差:成批定量包装商品的重量平均偏差应大于或等于零; 检验设备的允差应不大于被检定量包装商品的三分之一负偏差;对成批定量包装商品作抽检所用的简易有效法等。和世界上许多国家一样, 对定量包装商品的重量允差制定, 颁布了不少行业标准, 加以规范, 约束实施, 而且这些规定多数是严于国家标准的要求, 制定的各级行业标准中, 大多对定量包装的计量允差作了规定。重量允差除与重量有关, 还与商品种类、 行业、 附加值、 价格、 称量设备和计量方法等有关, 如: 40千克袋装化肥的重量允差不大于0.4% ; 25千克聚乙烯等不大0.3% ; 600千克袋装聚酷碎片不大于0.2% ; 100克袋装味精不大于1.5%, 举不胜举。它们都比87号国际建议的规定要求高出许多倍。重量相同的商品其重量允差要求也有所不同。如:每袋重量都是100克, 味精允差不大于1.5%:茶叶不大于1%; 荧光粉不大于0.03%, 因为荧光粉价格己与黄金价格不相上下。 国家质量技术监督局颁布了定量包装商品生产企业计量保证能力评价规定及定量包装商品生产企业计量保证能力评价规范, 企业提出申请, 质量技术监督部门组织实施核查, 颁发证书, 允许使用全国统一的计量保证能力合格标志”C。提高企业自身的计量保证能力, 不但是国家法律及法规的要求, 也是市场竞争的必然, 更是企业长远发展的自身要求, 这些条文的公开发布和实施, 为科学公正、 合理可行地进行法制管理提供了依据, 为维护市场秩序、 促进经济发展起到了应有的作用。( 二) 国内外研究现状及发展趋势称重式充填设备, 国外在70年代中后期开始生产、 使用, 日本、 美国等国家首先对机械设备进行了机电结合式的电子化改造, 随着工业自动化、 智能化水平的提高, 设备有了快速的发展。中国始于1990年, 十几年来, 中国定量包装技术有了长足进步, 但由于多为中小型企业, 技术装备差、 生产水平低、 缺少资金和专业技术人员等先天性不足普遍存在, 造成产品质量不稳定, 可靠性差, 性能落后、 品种单一, 更新换代周期长, 在国内外市场缺乏竞争力。然而特别近几年对食品、 粮食的小量程定量包装计量设备的研究, 引起了广大关注, 也是近期十分迫切的课题。进入90年代, 发达国家定量包装机械的技术含量越来越高, 日、 德、 美、 意共同垄断了大约3/4的世界包装机械, 相关配套设备十分齐全。国内这方面却较少考虑到。中国虽是一个包装机械生产大国, 但在品种、 质量观念、 管理水平、 工作效率等诸方面都与发达国家存在着一定的差距, 这个差距还有可能进一步加大。紧跟当代高新技术革命的发展步伐, 积极开发研制现代化的小量程定量包装机械及其配套设备, 将是我们共同奋斗的目标。模块化 、 智能化、 自动化、 高效能是现代小量程包装机械的发展方向, 日本的包装机械中, 称重传感器、 步进电机、 A/D转换器、 装有专用集成块的印刷基板等几乎所有的智能部件均密封在集约的驱动单元内, 单元通用性、 互换性强, 拆装方便; 控制面板采用等离子触摸屏, 清晰度高, 易操作; 高准确度的步进电机:可谓是现代小量程定量包装技术的典范。高科技含量产品, 产生了现代化的效益, 当前该类产品销量已占国际市场的70%。计算机技术、 传感器技术、 微电子技术、 信息技术、 新工艺、 新材料将以群体综合方式应用于包装机械, 特别反映在现代小量程的计量设备方面。( 三) 论文要解决的问题本课题目标是研制出一种既能够实现产品称重、 达到质量控制的目的, 而价格相对又具有优势的快速包装装置。其主要技术指标在于包装称量的速度与精度, 精度达到定量包装商品计量监督规定的要求: 称量的速度达到40-60包/分; 称重及显示范围为150-1000克。技术路线为:选用一种合适的高质量的称重传感器, 把机械量转换为电量;将低值毫伏电信号进行放大至0-5伏, 然后经过A/D电路将模拟量转换为数字信号送至单片机的A/D接口:选取合适的单片机类型, 将其并口连接输入设备如键盘或触摸屏, 以及输出设备如数码管或液晶显示器, 并编制软件程序, 经过控制元件来实现动作; 选择合理的执行机构, 完成物料的称重操作。其技术关键在于称重传感器的选择;放大电路的设计:硬件设计; 软件编程; 执行机构的选择;产品成本的降低等诸多环节。此类称重式充填设备集传感器技术、 计量技术、 自动控制技术、 计算机软硬件技术于一身, 主要应用于食品工业的粉状、 颗粒状物料的定量包装过程中的质量控制, 同时产品应具有较高的速度、 精度及可靠性, 此类进口设备昂贵的价格, 使许多国内小包装商品生产厂家难以接受, 因此, 当前我们的任务就是:加大科研开发力度, 尽早实现国产化, 采用机电一体化和自动化控制技术, 注意提高通用件的质量, 提高工艺水平, 开发出可靠性好、 速度快、 准确度高、 综合性强的小量程称重包装设备, 满足广大市场的需要, 在保证现代化企业的计量能力方面发挥重要作用。1.1 包装机械化的重要意义近半个多世纪以来, 随着生产与流通日益社会化, 现代化, 产品包装正以崭新的面貌崛起, 受到人们的普遍重视。现在包装的基本定义是: 对不同批量的产品, 选择某种有保护性, 装饰性的材料或包装容器, 并借助适当的包装方法实现包装作业, 以达到规定的数量和质量, 同时设法改进外部结构, 降低生产成本, 从而在流通到消费的过程中使之容易储存搬运, 防止产品破损变质, 便于识别回收和利用, 有吸影力, 广开销路, 不断促进扩大再生产。无论在国外或国内, 包装工程已经涉及到各行各业, 面广量大, 对人民生活, 国际贸易和国防建设到带来了深刻的影响, 甚至在现实生活中出现了过去难以想象的新情况: 未经包装出售的商品越来越少, 而且包装上的失败往往会使好的产品得不到好的销售。因而不妨这样说, 在将来, 没有现代化的包装就没有商品的生产和销售。可是如果没有先进的工业与科学技术的综合发展, 也不可能出现现代化的包装工程。迄今, 一些科技发达的国家, 在食品, 医药, 轻工, 化工, 纺织, 电子, 仪表和兵器等工业部门, 已经程度不同地形成了由原料处理, 中间加工和产品包装三大基本环节构成的包装连续化和自动化的生产加工过程, 有的还将包装材料加工, 包装容器成型和包装成品储存系统都联系起来组成高效率的流水作业线。再者, 为使包装产品更好地进入流通领域, 大都配有专门的自动化仓库, 并采用托盘集装箱运输。大量事实表明, 实现包装的机械化和自动化, 特别是实现具有高灵敏度和高灵活性的自动化包装线, 不但体现了现代化生产的方向, 同时也能够获得较大的经济效益。( 1) 能增加各种品种, 改进产品质量, 增加市场竞争力。现代包装机械所能完成的工作已经远超过了简单地模仿人的动作, 甚至能够说在很多场合用巧妙的机械方法包装出来的产品, 不论在式样, 质地或精度等方面, 大多是手工无法胜任的。( 2) 能改进劳动条件, 避免污染危害环境。对一些特殊的包装物品, 实现包装的机械自动化, 便能够大大改进操作条件, 避免污染危害环境。至于对需要进行长期, 频繁, 重复的以及其它笨重的包装工作, 如果能实现机械化和自动化, 则能够大大减轻体力劳动, 增加工人健康和提高生产效率。( 3) 能节约原材料, 减少浪费, 降低成本。有一些粉末, 液体在手工包装过程中容易发生起泡, 飞溅, 外泄等现象, 如果改为机械包装则会大大减少损失。( 4) 能提高生产效率, 加速产品的不断更新。机械包装反对生产能力往往比手工包装提高几十倍, 甚至是几百倍, 这样将会更好地适应市场的实际需要, 合理地安排劳动力, 为社会创造更多的财富。1.2 包装机械的主要特点及发展动向包装机械的作用是给有关行业提供必要的技术装备, 以完成所需要的产品包装工艺过程。为了对包装机的发生和发展找出规律性认识并制定出适当的对策, 有必要深入地了解它的一些特点: 一 包装机械是特殊的专业机械。包装机械是特殊的专业机械, 种类很多。包装物品不但花色品种多, 而且多数是能够变化的。而且人们对包装还提出更高的要求, 从而使得包装机械不断地提高和改进。包装不单作为一个独立的工业部门已经取得的惊人的发展, 同时也逐渐地成为一门崭新的综合科学。二 在发展专用机械的同时, 积极开发通用包装机械。包装机械在发展专用机械的同时, 为满足现代包装的实际需要正在不断扩大其通用能力, 积极开发新型的通用包装机。研制通用包装机的目的, 一是适应被包装物品, 材料和包装形式的多样化, 二是要照顾制造使用单位的技术力量, 设备配置和生产成本。因此人们越来越重视包装机的通用性。三 包装机械日趋联动化, 高速化, 自动化包装机械日趋联动化, 高速化, 自动化, 并相应提高自动化水平, 使设备功能逐步完善。实践表明, 搞好包装机械自动化不单脱离不开机电液气等常规技术手段的相互配合, 同时还必须了解和掌握有关尖端技术, 尽量吸收和改进包装机械确有的价值, 使之保持一定的生命力。1.3 包装机械的组成与分类包装机械由动力机, 传动部分和执行部分等构成。为便于掌握和研究包装机械的工作原理与结构性能, 一般又将包装机械分成以下8个组成要素。一 被包装物品的计量与供送系统被包装物品的计量与供送系统是指将被包装物品进行计量, 整理, 排列, 并运输到预定的工位的装置系统。有的还完成被包装物品的成型和分割。二 被包装材料的整理与供送系统包装材料的整理与供送系统是指将包装材料进行定长切断或整理排列, 并逐个输送到预定的工位的装置系统。有的在供送过程中还完成制袋或包装容器的竖立, 定型, 定位。三 主传动系统住传动系统是指将包装物品和包装材料由一个包装共位传送到下一个工位的装置系统。单工位包装机则没有主传动系统。四 包装执行机构包装执行机构是指直接进行裹包, 填充, 封口, 贴标, 捆扎和容器成型等包装操作的机构。五 成品输出机构成品输出机构是指将包装品从包装机上卸下, 定向排列并输出的机构。有的机械的成品输出由主传动系统完成或靠重力卸下。六 动力机与传动系统动力机与传动系统是指将动力与运动传递给执行机构和控制元件, 使之实现的预定动作的装置系统。七 控制系统控制系统由各种自动和手动控制装置等组成, 是现在包装机的重要组成部分, 包括包装过程及其参数的控制, 包装质量, 故障与安全的控制等。八 机身机身用于支撑和固定有关零部件, 保持其工作时要求的相对位置, 并起一定的保护, 美化外观等作用。1.4 中国包装机械工业的概况及展望当前中国包装机械行业水平还不够高, 包装机械市场日趋垄断化, 中国除了瓦楞纸箱包装机械和一些小型包装机有一定规模和优势外, 其它包装机械几乎不成体系和规模, 特别是市场需求量大的一些成套包装生产线, 在世界包装机械市场中均被几大家包装机械企业集团所垄断。预计, 随着国外企业进入中国市场, 国内一些无竞争力的包装机械企业将被国外企业收购、 兼并或破产。一些包装产品将被几家大企业所垄断, 而且垄断的范围将逐渐扩大。因此中国当前包装行业”小而全”、 ”大而全”的格局与专业化的发展趋势十分不相适应, 应尽快调整这种不合理的企业结构。比如不再由包装机械厂生产零部件, 而是由一些通用的标准件厂生产; 某些特殊的零部件由高度专业化的生产厂家生产; 真正有名的包装机械厂将可能是组装厂, 这是因为包装机械很多控制部件或结构部件与通用设备相同, 能够借用。长此以往, 使包装机械零部件生产日趋专业化。包装机械的最终目的在于提高生产率和产品多样化。这就使得包装机械产品规格朝着两极化方向发展, 即多功能与单一高速。一些大型企业, 诸如可口可乐和百事可乐的产品要源源不断地销往世界各地, 在包装产品时要求效率非常高, 强调的是速度和质量。由此可见, 实现包装机械化和建立现代化包装工业, 是关系到国家长远规划的一件大事, 也是搞好社会主义现代化的一项重要内容。因此, 只有紧跟当代高新技术革命的发展步伐, 积极开发研制现代化的包装设备, 才能使中国包装机械行业的整体水平得以提高。第 2 章 总体方案设计2.1 设计包装机的基本要求当前, 包装机械的发展趋势: 一是增加功能; 二是提高通用能力, 也就是说机型要求相对稳定, 仅经过改变个别包装执行机构就能生产多种袋型、 充填多种物料的产品。这样就可能最大限度的发挥设备的潜在性能, 以满足用户多方面的实际需要。 纸、 铝箔、 塑料薄膜及复合材料等, 因具有良好的保护物品的性能, 而且来源丰富、 质轻、 价廉, 又易于印刷、 成袋封口、 开启和回收处理, 被制成的产品包装袋轻巧、 紧凑、 美观、 实用, 已成为软包装常见的材料。特别是塑料薄膜及复合材料, 由于质地柔软、 透明度高、 气密性强, 应用日益广泛, 近二十年来已迅速扩大到食品、 日化、 医药、 农副产品加工等生产部门。袋装产品, 既有几克乃至几十克的小袋, 也有近千克的中袋和几十公斤的大袋; 包装对象有粉粒体、 胶体、 液体、 气体和大块物体, 而且袋装与传统裹包、 灌装等包装形式相互渗透, 有的甚至取而代之, 这也促进了袋装机械的不断更新与发展。对设计包装机的基本要求, 有以下几个方面。1 包装机的功能与应用范围包装机的功能, 是指其所能完成的包装工序的种类; 而应用范围, 则是指其包装不同物品的能力, 包括所能包装的物品的类型与所能采用的包装材料的种类。一般来说, 减少功能和缩小应用范围, 能够简化机器结构、 降低制造成本、 提高生产率、 易于实现自动化。反之, 增加功能和扩大应用范围, 则能够一机多用、 相对缩小占地面积、 有利于扩大机器制造批量, 但结构复杂、 成本高。2 包装质量与生产率（1） 包装质量影响包装质量的因素很多, 它既与被包装物品、 包装材料的性能以及所用的包装技术方法有关, 也与包装机的质量及其使用条件和操作者的技术成熟度有关。就包装机而言, 主要考虑以下两个方面: 1） 包装成品的质量。其一是包装工序完成后的质量, 如裹包的紧密程度, 计量精度, 封口的牢度和密封性等; 其二是包装过程对包装质量的影响, 如被包装物品和包装材料由于受到摩擦、 振动、 包装工艺力以及环境污染等机械和化学作用, 对包装内在和外观质量的影响。在任何情况下对质量的影响都不应超过允许的程度。2) 被包装物品和包装材料的损耗。在机械包装过程中, 由于片状、 块状物品的变形损坏, 粉状、 颗粒状物料的飞扬散落, 液体物料的滴漏溢出, 包装材料的撕裂破损, 以及缺少自动控制引起多余供料、 包装不良等原因所造成的各种损耗, 一般总是难以避免的, 因此应从包装工艺设计、 机型选型、 结构设计、 自动控制及制造精度等方面综合采取有效措施, 以降低这些损耗, 提高包装正品率。（2） 生产率常见的是计件生产率, 即单位时间内所产生的包装件的件数, 又称为理论生产率。在实际生产中, 开机前后的准备和结束工作时间, 添加包装材料及发生故障时所造成的生产停歇时间, 以及出现空位和废次品等的损失时间总是难免的, 因此, 实际生产率总是小于理论生产率。因此, 有的工厂为管理方便, 常见一个工作班次内所能包装的产品的重量或数量来表示包装机的生产率。生产率愈高, 对机器的制造精度、 零件材料的选用、 润滑条件、 自动控制等的要求愈高, 同时对包装材料的要求也愈严格。应根据生产规模、 技术可能及经济合理性来确定生产率的高低。提高生产率的措施, 主要有缩短辅助操作时间、 分散包装工序、 增加执行机构头数、 合理拟定执行机构运动规律和提高制造精度等。3 自动化和自动控制现代科学技术的发展为包装机的自动化和自动控制提供了先进的技术手段, 同时也对它提出了更高更新的要求。在确定所设计的包装机的自动化程度和自动控制方案时, 应根据具体情况区别对待。既要尽量采用先进技术、 赶超国际先进水平, 又要结合中国国情、 讲究经济效益、 便于推广应用。4 制造与维修在满足使用要求的前提下, 应尽可能使制造与维修方便。可采取以下两方面的措施: 1） 提高包装机的系列化、 零部件的通用化和标准化的程度。提高”三化”程度是中国的一项重要的技术政策, 也是包装机械的一个发展方向。2） 改进结构工艺性机械的结构工艺性, 由零件的结构复杂程度、 加工表面数量、 精度要求、 对制造单位的适应能力、 零部件的可拆性及标准化、 通用化程度等来评定。结构工艺性差, 不但使制造成本增加, 而且还使制造和维修周期延长, 甚至难以达到预定的加工要求。5 操作条件与工作可靠性包装机的操纵、 装卸物料、 排除故障、 维护保养等工作应省时、 省事、 省力; 被包装物品规格变化时, 有关工作部件的调整或更换要方便迅速。另外, 防误动作、 过载保护、 故障报警和自动停机等。包装机对环境的污染不但使操作条件恶化, 而且还会影响机器的使用性能和寿命。特别是噪音, 必须严加控制。一般要求生产车间的环境噪音不超过90dB(A), 单机噪音不超过85dB(A)。控制噪音, 首先要设法降低主要噪声, 如减小激振力, 降低声源系统中振动辐射部件对激振力的响应等。另外, 采用噪声隔离和吸声装置以控制噪声的传送, 也是一种简单而有效的办法。工作可靠性是评定包装机质量的重要指标之一。若可靠性低, 必然降低机器的效率, 增加操作的困难, 对组成包装自动线的包装机尤应重视。6 经济性及其它在设计时, 要注意到经济性问题。这就要求制造成本低, 功率消耗少, 使用寿命长, 运输、 安装、 维修方便和生产率高。 另外, 包装机的占地面积小, 外型应美观。这同操作条件、 机械结构、 产品销售均有密切关系。美观的外形和协调的色彩能够提高市场竞争能力。 包装机按包装袋来源分为制袋式和给袋式两种, 前者自动化程度高, 技术要求也复杂, 某些特殊形状的袋型采用后者较为理想。根据制袋成型的机理, 制袋式包装机的机型又分为折弯、 折叠、 对合及截取成型等几种。2.2 供料方案的选择与比较供送系统是现代包装机械不可缺少的组成部分, 也就是说是整个设备的”咽喉”, 其结构与工作性能的好坏, 对提高成品质量、 生产效率和自动化水平均起重要作用, 并对整体布局产生直接影响。包装机械的供送对象一般是指包装物品、 包装容器和包装材料如板片、 卷带等。这些对象不但大小、 形态、 性质千差万别, 而且初始给料方式和送至包装工位的要求也不尽相同, 需配备相应的供送系统才能实现良好的工艺效果。 一般, 包装物品按其状态可划分为液体、 粉体、 散粒体、 呈刚性或半刚性的条状及块状体, 如啤酒、 味精、 药丸、 铅笔、 卷烟、 香皂、 面包等。包装容器虽五花八门, 但外形大都比较规则, 如玻璃瓶、 金属罐、 塑料盒、 瓦楞纸箱等。上述的包装物品和包装容器, 既然存在许多相似之处, 以至所需的供送系统往往带有一定的通用性。由于板片、 卷带等包装材料多属于柔性、 半刚性的金属或非金属材料, 与包装物品和容器差别较大, 显然, 其供送系统必另具特点。 2.2.1 槽式电磁振动给料器其优点: 类型多样, 结构简单, 轻巧紧凑, 容易制造, 适用性强, 性能可靠, 调节方便, 能够遥控, 耗电较少, 无需润滑, 经久耐用, 成本不高。总之, 1) 上料平稳, 因工件的上料靠微小的振动, 没有强烈的搅拌、 撞击、 摩擦等现象。 2) 上料速度快。 3) 通用性广 4) 简单耐用。由于电磁铁取代了电动机、 变速箱、 齿轮等, 没有机械传动装置, 没有摩擦运动部件, 故结构简单, 不需要润滑, 易与维护。其缺点: 1) 不能运送有油污、 水渍、 很轻的薄片和细小工件。 2) 有时有噪音及振动。电磁振动给料器是一种颇有发展前景的散体供送装置, 而且为包装生产过程自动化创造了良好的条件。1 构造及特性 图1 槽式电磁振动给料器1.料斗 2.料槽 3.主振板弹簧 4.底座 5.隔板橡胶 6.铁芯线圈 7.衔铁 8.称料斗料槽是同物料直接接触的主体部件, 多用不锈钢板或铝合金板( 厚约1.22mm) 制成, 横截面呈凹形, 以便承载物料和增加结构钢度。料槽的外壳尺寸主要取决于工作条件, 需定向的采用窄槽, 否则宜用宽槽。当生产能力不变时, 槽宽大致上与物料密度、 料层厚度、 供送速度成反比。然而过多地增加料层厚度往往会引起供送速度的下降, 因此一般取料层厚度为1020mm, 相应的流速为520mmin。如果槽式电磁振动给料器仅起排料作用, 则料槽的有效长度应根据下料口的高度和物料自然坡角来确当, 以保证停机时不让内存物料从振动料槽的开口自动流出。为此, 对于
