管管气体保护焊焊接工艺.doc

资源描述

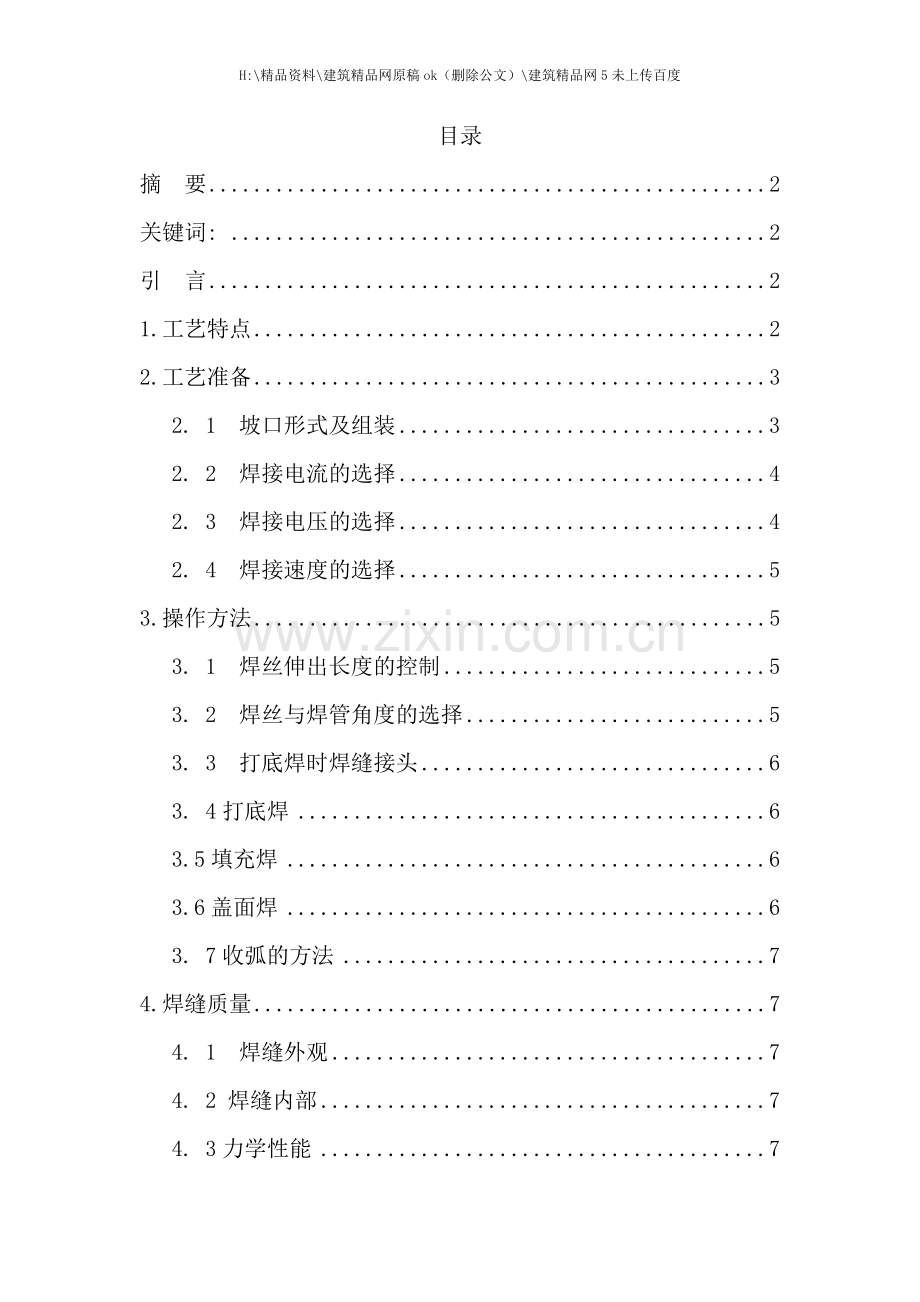

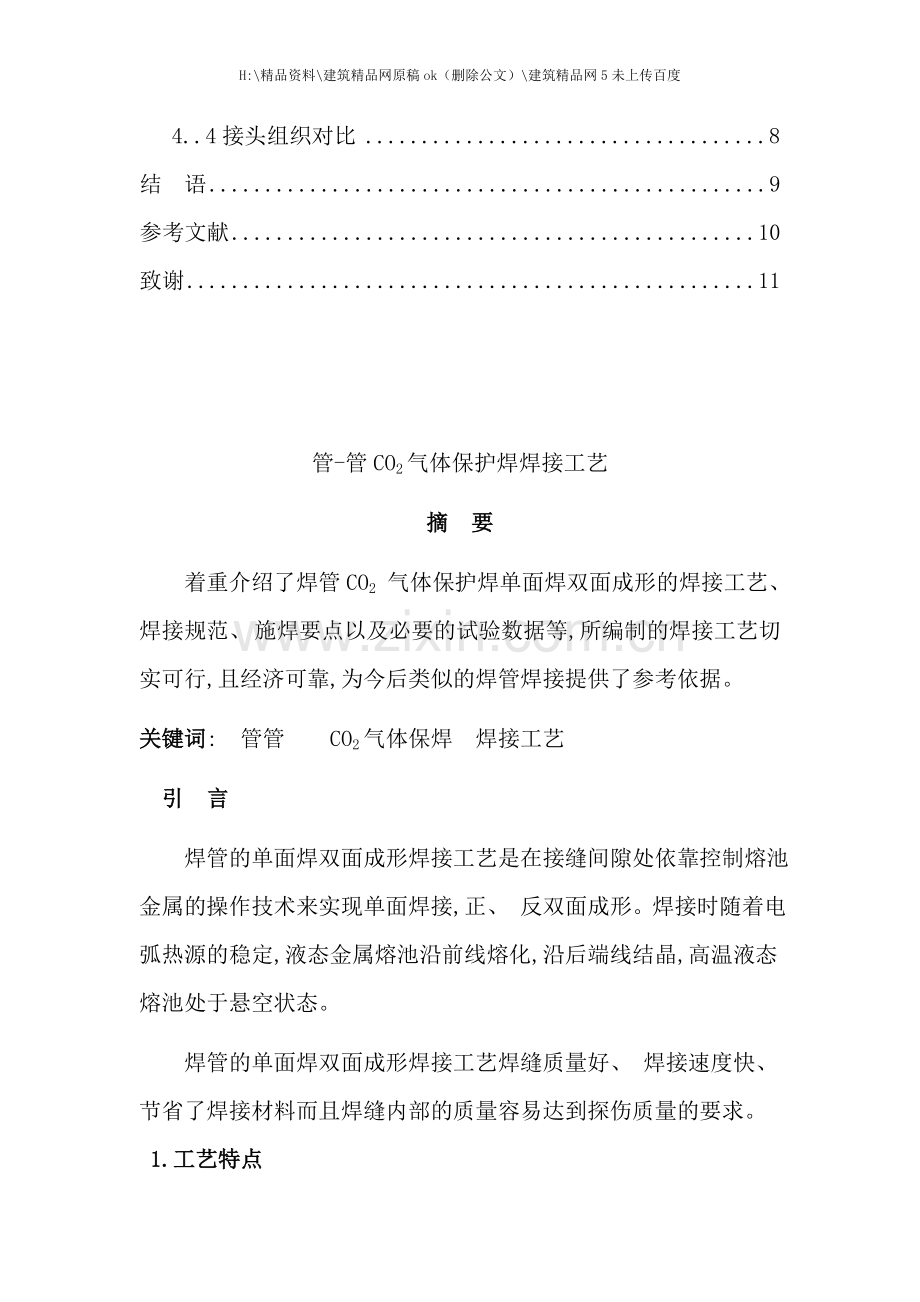

H:\精品资料\建筑精品网原稿ok（删除公文）\建筑精品网5未上传百度目录摘　要 2 关键词: 2 引　言 2 1.工艺特点 2 2.工艺准备 3 2. 1　坡口形式及组装 3 2. 2　焊接电流的选择 4 2. 3　焊接电压的选择 4 2. 4　焊接速度的选择 5 3.操作方法 5 3. 1　焊丝伸出长度的控制 5 3. 2　焊丝与焊管角度的选择 5 3. 3　打底焊时焊缝接头 6 3. 4打底焊 6 3.5填充焊 6 3.6盖面焊 6 3. 7收弧的方法 7 4.焊缝质量 7 4. 1　焊缝外观 7 4. 2 焊缝内部 7 4. 3力学性能 7 4..4接头组织对比 8 结　语 9 参考文献 10 致谢 11 管-管CO2气体保护焊焊接工艺 bYW+[U4h}中国焊接之家社区&C[!tt? y+S n3G0n摘　要着重介绍了焊管CO2 气体保护焊单面焊双面成形的焊接工艺、焊接规范、施焊要点以及必要的试验数据等,所编制的焊接工艺切实可行,且经济可靠,为今后类似的焊管焊接提供了参考依据。关键词: 管管 CO2气体保焊焊接工艺中国焊接之家社区P'dF8|l}e F　CH)N a Z)VG引　言 eb#Tjs#TK*}p　焊管的单面焊双面成形焊接工艺是在接缝间隙处依靠控制熔池金属的操作技术来实现单面焊接,正、反双面成形。焊接时随着电弧热源的稳定,液态金属熔池沿前线熔化,沿后端线结晶,高温液态熔池处于悬空状态。中国焊接之家社区H%{"E6dD? 中国焊接之家社区/^,s.D"Lj u4lb:B 　8k7^,t {.`+bpe 中国焊接之家社区D w-ej+A5?U焊管的单面焊双面成形焊接工艺焊缝质量好、焊接速度快、节省了焊接材料而且焊缝内部的质量容易达到探伤质量的要求。中国焊接之家社区/[KOt)`0gh b 中国焊接之家社区:e`3z!}vl]G2buR 1.工艺特点 u,Yli X0zj Tt\;A 中国焊接之家社区 pl4z` q/_)uc 　　影响熔池存在时间和熔池几何形状的主要因素是被焊金属的热物理性能、坡口角度、尺寸、焊接方法以及焊接规范等。假设基本金属的热物理性能、坡口角度及尺寸为定值时,熔池存在的时间和熔池的几何形状能够用下式表示: a&|L7p*H|-Q8} 中国焊接之家社区AQU:oc t =M / v =U IJS / v 中国焊接之家社区/z4P,vB7K2OY:K W\/\G9q eS q式中　t—熔池存在的时间, s; 中国焊接之家社区`S,^z0p_ tTF b 　　　S —散热系数; 中国焊接之家社区dp.gsaW 　　　v—焊接速度,mm / s; wH(y hU0n%V F　　　U—电弧电压,V; 中国焊接之家社区(z+UsiWV 　　　I—焊接电流,A; 中国焊接之家社区t \am-z)|5r9X;L2T7a`~ 　　　J —熔池几何形状系数,mm; 中国焊接之家社区P6vC?"n 　　　M —熔池几何形状当量外径,mm。 PdaJW3hN(cp;K W!bTH0POF　5nR(v:y1zysg@　　因为CO2 气体保护焊的电弧热量集中,加热面积小,液体熔池小,熔池几何形状比手工电弧焊、埋弧焊较小,有利于熔池的控制。由上式能够看出, CO2 气体保护焊具有单面焊双面成形的有利条件。 wV#l6t,\1Q^{ 中国焊接之家社区7a VrE&WRQ 　 CO2气体保护焊电流密度较大,能够达到足够的熔深,由于熔池体积较小,焊接速度快,在CO2 气流的冷却作用下,熔池停留的时间短,因此既有利于控制熔池不下坠,又能够焊透。 -J6T:lO5_8S,B4\1x 8I*PbY#O? g　 CO2 气体保护焊熔渣较少,熔池的可见度较好,便于直接观察熔池的形状,焊工能够依据熔孔的大小来控制焊接速度和摆动以保证焊缝成形,易操作且效率高。中国焊接之家社区 t8K ],v7{p4KW 2.工艺准备 4T rd E$s*PM(g1V1@'lr 中国焊接之家社区8g _B9H%C"iG[;Y#VE 2. 1　坡口形式及组装 f s%Ztg7AG 中国焊接之家社区7_Mp D]J#lR-HM,s-Z 　 CO2气体保护焊对坡口形式和组装的要求较为严格。对接焊缝的坡口形式以及尺寸包括角度、钝边和装配间隙。中国焊接之家社区s-_|*J;tX 中国焊接之家社区Z3g+V8W0h yl　　坡口角度主要影响电弧是否能深入到焊缝的根部,使根部焊透,进而获得较好的焊缝成形和焊接质量。保证电弧能够深入到焊缝根部的前提下,应尽量减小坡口角度。 g+un9ar]#W"P(T　　钝边的大小能够直接影响根部的熔透深度,钝边越大,越不容易焊透。钝边小或无钝边时容易焊透,但装配间隙大时,容易烧穿。如下图: 中国焊接之家社区$^"ck0c4Sa9E　　装配间隙是背面焊缝成形的关键参数,间隙过大,容易烧穿;间隙过小,很难焊透。中国焊接之家社区yj9Ec&Z!Z 采用直径为1. 2 mm的H08Mn2 Si焊丝。焊管单面焊双面成形打底焊缝的熔滴过渡形式为短路过渡,一般能够选用较小的钝边,甚至能够不留钝边,装配间隙为2～4 mm,坡口角度依据GB985—1988《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》的标准要求采用V形坡口,坡口角度在60°±5°,对提高坡口精度以及焊接质量,起到了很好的作用。中国焊接之家社区,ZsZi? dvtl.Q"f.ax \焊接中注意天气的影响,特别是防风措施一定要做到位。 .DjM,udU9F$yF 中国焊接之家社区0fmlc*CNSi+r92. 2　焊接电流的选择中国焊接之家社区B9J eqc6i8aS\ (fSmNN1l　　焊接电流是确定熔深的主要因素,当焊接电流太大时,则焊缝背面容易烧穿、出现咬边、焊瘤,甚至产生严重的飞溅和气孔等缺陷;电流过小时,容易出现未熔合、未焊透、夹渣和成形不好等缺陷。试验表明:当选用直径为1. 2 mm焊丝时,单面焊双面成形的封底焊接电流为85～100 A较为合适。因此,焊接电流的大小直接影响焊缝的成形以及焊接缺陷的产生。 AxG8e'y8q3dwj S6b](y6OLI`2. 3　焊接电压的选择 +n/G3V;v Bz8T x*Z$h%JWAcM　　在短路过渡的情况下,电弧电压增加则弧长增加。电弧电压过低时,焊丝将插入熔池,电弧变得不稳定。因此电弧电压一定要选择合适,一般焊接电流小,则电弧电压低;电流大,则电弧电压高。焊接电流与电弧电压如表所示。管管CO2气体保护焊焊接参数电流/A 70～80 80～90 90～110 110～150 150～220 电压/V 17～18 18～19 19～20 20～22 22～24 中国焊接之家社区Y&X"?7rU9]#A$r2. 4　焊接速度的选择中国焊接之家社区8oMH H/E*m　　当焊丝直径、焊接电流和电压为定值时,熔深、熔宽及余高随着焊接速度的增大而减小。如果焊接速度过快,容易使气体的保护作用受到破坏,焊缝冷却的速度太快,焊缝成形不好;焊接速度太慢,焊缝的宽度显著增大,熔池的热量过分集中,容易烧穿或产生焊瘤。中国焊接之家社区.V7j:|$P+` PC&\"rCh2X3.操作方法中国焊接之家社区y"l{_Y5xH　　焊管CO2气体保护焊是明弧操作,熔池的可见度好,容易掌握熔池的变化,能够直接观察到电弧击穿的熔孔,能够控制熔孔的大小而且保持一致,在这方面要比手工电弧焊优越的多。另外,焊接时接头少,不易产生缺陷,但操作不当也容易产生缺陷。因此,操作时应特别引起注意。 5X K2U {!J^l3. 1　焊丝伸出长度的控制中国焊接之家社区Z-Ij?n T 中国焊接之家社区7@(bN%VSB|?　焊丝伸出长度对焊接过程的稳定性影响比较大,当伸出长度越大时,焊丝的电阻值增大,焊丝过热而成段熔化,结果使焊接过程不稳定,金属飞溅严重,焊缝成形不好以及气体对熔池的保护也不好;如果焊丝伸出长度过短,则焊接电流增大,喷嘴与工件的距离缩短,焊接的视线不清楚,易造成焊道成形不良,并使得喷嘴过热,造成飞溅物粘住或堵塞喷嘴,从而影响气体流通。因此,焊丝伸出长度一般选择焊丝直径的十倍为最佳伸出长度。一般为L=(10-12) d。 d9F}%K5\x \t-s3?)a3. 2　焊丝与焊管角度的选择中国焊接之家社区UOe^2K nH L /rBQxr}q1UCfj　　焊丝与焊管纵向以及横向的角度是保证单面焊双面成形封底焊焊接质量的关键,应特别注意,各种焊接位置打底焊时焊丝与焊管的角度。焊管对接横焊时,焊丝与焊管的轴线成下倾斜10°～20°与圆周切线成70°～80°;焊管对接全位置焊时,焊丝与焊管的轴线成90°与圆周切线成90°～100°。如图: R}&ARf F3. 3　打底焊时焊缝接头中国焊接之家社区GVW(v0XPnX o ? ^I$~W?　　打底焊时,应尽量减少接头,若需要接头时,用砂轮把弧坑部位打磨成缓坡形。打磨时要注意不要破坏坡口的边缘,造成焊管的间隙局部变宽,给打底焊带来困难。接头时,焊丝伸长到顶端对准缓缓焊接,当电弧燃烧到缓坡的最薄的位置时,正常摆动。CO2 气体保护焊的焊接接头方式与手工电弧焊的接头完全不一样。手工焊焊接接头时,当电弧烧到熔孔处时,压低电弧,稍作停顿才能接上;而CO2 气体保护焊只需正常的焊接,用它的熔深就能够把接头接上。中国焊接之家社区1M^vHI 3. 4!d(Nx B^w@3.43.43打底焊中国焊接之家社区2qaQFi} S Qu J;ON FPY"q　　打底焊是焊管焊接接头质量的关键,注意熔接时接头的方法,才能避免焊接缺陷的产生。焊接电流应依据坡口角度的大小作适当的调整,坡口角度大时散热面积小,电流应调小一些,否则容易造成塌陷和反面咬边等缺陷。中国焊接之家社区+F0R1qTC 　　打底焊时选用锯齿形摆动,由于锯齿形的间距没有掌握好,焊丝在装配间隙中间穿出,如果在整条焊缝中有少量的焊丝穿出,是允许的;如果穿出的焊丝很多,则是不允许的。为了防止焊丝向外穿出,打底焊时,焊枪要握平稳,能够用两手同时把握焊枪,右手握住焊枪后部,食指按住启动开关,左手握住焊把鹅颈部分就能够了。这样就能减少穿丝或不穿丝,保证打底焊的顺利进行和打底焊的内部质量。中国焊接之家社区,Ga*\!U*\^ i6_/[ 中国焊接之家社区Xf4w1Y;};W v,~~　　要注意的是,在打底焊前应对焊接设备进行检查,避免在施焊的过程中出现问题,如检查导电咀的内径是否合适,注意喷嘴内部的飞溅物是否堵塞喷嘴。 |)u9EqxR$Mm　　停弧或打底焊结束时,焊枪不要马上离开弧坑,以防止产生缩孔及气孔。 3.5填充焊焊接时从7点钟开始焊接, 逆时针方向先焊半圈, 焊枪作锯齿形摆动, 摆动幅度稍大, 并在坡口两边适当停留保证熔合良好。焊缝表面应下凹, 并低于母材2-3mm不得熔化坡口棱边, 同样步骤焊完后半圈。 3.6盖面焊盖面时清理好焊道中的氧化物, 打磨焊缝中局部上凸的焊缝, 采用填充层的焊接方法盖面其要注意两点: ( 1) .焊枪摆动幅度应比填充焊的摆动幅度大, 保证熔池边缘超出坡口棱边0.5-2.5mm。 ( 2) 焊接速度要均匀, 保证焊道外形美观, 余高合适。焊完收弧。 3. 7收弧的方法在每道焊接结束前必须收弧。若收弧不当容易产生弧坑并出现裂纹、气孔等缺陷。焊接结束前必须采取措施。 ( 1) 焊机有收弧坑控制电路。焊枪在收弧处停止前进, 同时接通此电路, 焊接电流电弧电压自动减小, 待熔池填满。 ( 2) 若焊机没有弧坑控制电路或因电流小没有使用弧坑控制电路。在收弧处焊枪停止前进, 并在熔池未凝固时重复断弧、引弧几次, 直至填满弧坑为止。操作要快, 若熔池已凝固才引弧, 则可能产生未熔合和气孔等缺陷。 9[{ jJ.] Y 中国焊接之家社区6Psz:o-L7gl_h.j4.焊缝质量中国焊接之家社区\\8V R+n aO)B9y"R%j4. 1　焊缝外观中国焊接之家社区!R+z-iHr-is W#X w KE#E,@　　焊管的单面焊缝外观成形良好,平滑整齐,熔宽和加强高符合双面焊尺寸公差要求,焊接缺陷明显少于手工电弧焊单面焊双面成形。 4. 2.T6Vnx4A 中国焊接之家社区#z*poi!j&M焊缝内部中国焊接之家社区,e,C3^\1L'X P0[|t6_)|　CO2 气体保护焊在焊接时, 使用气体保护, 在每层焊接后比焊条电弧焊容易清理与焊条电弧焊相比其产生气孔和夹渣等缺陷相对较少。又因为CO2 气体保护焊是自动送丝, 与焊条电弧焊相比焊接接头较少, 因此其内部质量优于焊条电弧焊。 {%pk~9u4. 3力学性能 σ D m6g6t,Fj RaGAlvk;oLK xy　　壁厚为6 mm,直径为325 mm的焊管对接焊时,手工电弧焊与CO2气体保护焊焊接接头性能对比,见下表。手工电弧焊焊接接头性能焊接位置 E5015手工电弧焊 σs/MPa σb/MPa Ak/J δ/% ψ/% 冷弯角D=3tα=180° 焊缝 HAZ 平焊 576 416 208 112 26.5 75 无裂立焊 599 440 177 115 22.5 72.5 无裂横焊 590 420 180 119 24.0 73.5 无裂仰焊 581 440 190 114 24.5 73.5 无裂 CO2气体保护焊焊接接头性能焊接位置 H08Mn2SiCO2气体保护焊 σs/MPa σb/MPa Ak/J δ/% ψ/% 冷弯D=3tα=180° 焊缝 HAZ 平焊 558 396 183 104 34 72.5 无裂立焊 562 359 139 110 33.5 72.5 无裂横焊 578 436 236 242 25.5 75.5 无裂仰焊 567 429 210 222 31.5 75 无裂试验结果表明: E5015 手工电弧焊与H08Mn2 Si、 CO2气体保护焊焊接接头的性能相近,手工电弧焊焊接接头性能略高于CO2 气体保护焊焊接接头的性能,其原因是E5015焊条的强度比国家标准规定的强度要高。中国焊接之家社区-V"D,oS+T S )`z3GlohJ4..4接头组织对比 /wh3t4b"xV{ Qw &C1ehJ?:u4]&d　　E5015手工电弧焊与H08Mn2 Si、 CO2气体保护焊焊接接头组织对比见下表中国焊接之家社区8p3M [ W0AY 　E5015手工电弧焊与H08Mn2 Si、 CO2气体保护焊焊接接头组织焊接方法焊缝热影响区过热区正火区不完全正火区焊条电弧焊柱状晶铁素体+珠光体铁素体+珠光体铁素体+珠光体铁素体+珠光体 CO2气体保护焊柱状晶铁素体+珠光体魏氏组织A列3级铁素体+珠光体魏氏组织B列4级铁素体+珠光体魏氏组织B列4级铁素体+珠光体两种焊接方法的金相组织基本相同,主要都是铁素体+珠光体。 bEK h2Rx:d d结　语 jlzVI中国焊接之家社区+qA FNsD%Z&A　　 CO2气体保护焊单面焊双面成形焊接质量可靠,它与手工电弧焊相比具有操作简单、熔池容易控制、背面成形优良;焊接质量好、焊接速度快、焊缝内部质量容易达到探伤的质量要求、操作方法比较容易掌握、成本低、效率高等特点,在生产中取得了良好的效果。参考文献邓洪军主编.焊接生产结构[M].北京: 机械工业出版社王长忠主编.高级焊工技能训练[M].北京: 中国社会劳动保障出版社雷世明主编.焊接方法与设备[M].北京: 机械工业出版社冯明河主编.焊接技能训练[M].北京: 中国社会劳动保障出版社戴树新主编.生产管理与检测[M].北京: 机械工业出版社致谢论文的最后, 我想对我的恩师贾老师、马老师表示深深的敬意和真挚的感谢! 贾老师、马老师在学术上的成绩一直使我敬慕不已, 做了她的学生之后, 我更敬佩导师那严谨、科学、正直的作风以及孜孜不倦的学习态度, 在我做论文的每一个阶段, 贾老师、马老师都严格把关, 容不得半点马虎, 她对科研及教学事业一丝不苟、执着追求的精神给我留下了深深的印象。对我的论文, 贾老师、马老师倾注了大量的心血, 由于担任重要领导职务, 管理上的工作很多, 但贾老师、马老师从来都是一丝不苟, 挤出时间来悉心指导我的工作, 我想对这几年来给予我极大关怀和帮助的贾老师、马老师, 表示深深的谢意!
