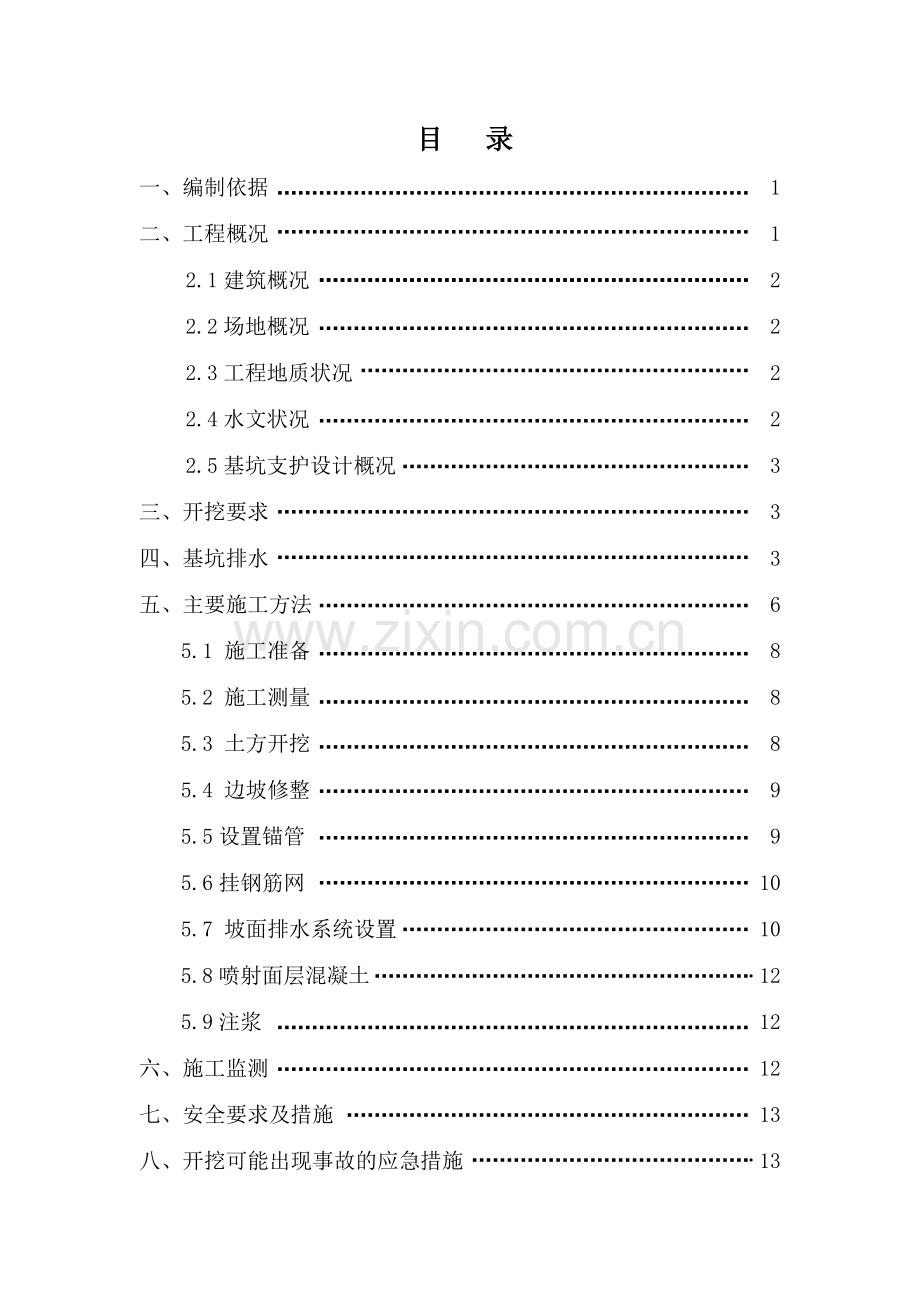

目 录
一、编制依据 1
二、工程概况 1
2.1建筑概况 2
2.2场地概况 2
2.3工程地质状况 2
2.4水文状况 2
2.5基坑支护设计概况 3
三、开挖要求 3
四、基坑排水 3
五、主要施工方法 6
5.1 施工准备 8
5.2 施工测量 8
5.3 土方开挖 8
5.4 边坡修整 9
5.5设置锚管 9
5.6挂钢筋网 10
5.7 坡面排水系统设置 10
5.8喷射面层混凝土 12
5.9注浆 12
六、施工监测 12
七、安全要求及措施 13
八、开挖可能出现事故的应急措施 13

一、编制依据：
1、化学工业部福州地质工程勘察院的《福州市晋安区王庄紫阳旧屋区改造工程（西区）岩土工程勘察报告》；
2、福建经福建筑设计工程有限公司设计的基坑支护施工图纸；
3、《建筑基坑支护技术规程》（JGJ120-99）；
4、《混凝土工程施工及验收规范》（GB50204-92）；
5、《建筑施工手册》（第三版）；
6、《深基坑工程设计施工手册》；
二、工程概况
2.1建筑概况
本旧屋区改造工程（地块1）包括1#及2#楼两幢,总建筑面积约29112平方米，其中1#楼地上建筑面积16660m2，地下室建筑面积2510m2，建筑层数为地上16层，地下1层，其中一层为店面，公厕，消控中心等，二、三层为商场，四至十六层为住宅，建筑总高度49.60m，2#楼地上总建筑面积9941.8 m2，建筑层数为地上9层，其中底层为商业网点、架空停车、收发室、垃圾集散间等，二至九层为住宅，建筑总高度26.70m；结构体系为现浇钢筋混凝土框架结构，基础采用静压预应力高强混凝土管桩。
本工程±0.000相当于罗零标高7.78米，现有场地标高6.6米，基坑底标高为2.48和3.08，实际挖深为4.12和3.52米。拟建场地地层主要属海相淤积、陆相冲（洪）积层。

2.2场地概况
拟建场北侧为空地，距现有福马路边线最小距离约27米，东侧隔围墙为棚屋区，最小距离约8米，南侧隔围墙为郊区房管局宿舍和工厂，最小距离约4米，西侧为空地，距现有晋安南路边线最小距离约15米。
2.3工程地质状况
根据化学工业部福州地质工程勘察院的《福州市晋安区王庄紫阳旧屋区改造工程（西区）岩土工程勘察报告》，基坑支护范围内工程地质情况为：
①、 杂填土：灰黄色，灰色，灰黑色，松散，湿～饱和，成分以粘性土、碎石、碎砖、瓦片、生活垃圾等为主，局部有条石、砼块等，该土层强度不均匀，厚薄不均匀，成分变化大，层厚约为0.8～3.20米；
②、 粘 土：灰黄色、可塑，饱和，粘性较强，捻面光滑，有光泽，干强度和韧性高，无摇震反应，含铁锰质氧化物，该土层强度较均匀，但厚度薄，层厚约为1.0～2.60米；
③、 淤泥～淤泥质土：深灰色，流塑，饱和，粘性较强，捻面光滑，有光泽，干强度和韧性中等，摇震反应慢，含腐殖质，下部具薄层理，层理间含粉细砂。该土层厚度大，层厚约为15.4～21.1米；
2.4水文状况

基坑支护范围内场地地下水主要赋存于①杂填土中的孔隙水，该层含水层透水性中等，富水性弱。该层分层水位埋深为0.60—0.90米，标高为4.95—5.20米，地下水补给源为大气降水和下水道生活用水，水位受气候影响较大，水位变幅约0.50—1.00米。
2.5基坑支护设计概况
建筑设计工程有限公司设计的基坑支护施工图纸，本基坑支护采用喷锚支护与放坡开挖相结合的方式，安全等级为二级，重要系数为1.0。
三、开挖要求
距基坑3H（开挖深度）范围内场地标高整平至罗零标高6.60及6.30后，先开挖2号楼基坑至设计标高再开挖本工程基坑。
沿基坑内侧周边8米范围内，分层分段开挖，每层开挖高度为锚杆（索）以下0.3米，分段开挖长度：第一层每段长度不得超过20米，第二层每段长度不得超过15米，挖至第三层以下，开挖长度不得超过10米，并采用跳槽开挖，开挖出作业面后，应立即进行喷锚支护，最后一层锚杆施工完，应立即施工地下垫层，并进行基坑封底，土方开挖过程中，施工机械严禁碰撞基坑护壁和工程桩，在桩密集区采用小型机械开挖，基坑底300mm土由人工开挖，防止扰动基底土。
四、基坑排水
因本工程基坑开挖范围内有地下水存在。基坑开挖过程中可能会遇到丰富的地下水。为保障基坑开挖安全、顺利施工、基坑开挖过程
拟采用两套排水方案，如果地下水位高于基坑底面，第一套方案不能满足排水要求时，则采用第二套排水方案。
方案一、挖排水沟、集水井降水
基坑开挖前，在基坑外围设置300×300明沟排水，每间隔30米左右设置一个集水坑，派专人负责抽水，以保证坑底不集水。
方案二、深井降水
①滤水钢筋笼的制作
i.根据大样图（详附图）进行钢筋笼制作。
ii.钢筋笼外设5目、20目铁丝网两层及40目尼龙网两层。
iii.钢筋笼的上部用Φ450与之焊接。钢管的长度为自然地面标高至底板垫层标高以上1.0m。
iv.钢筋笼的底部用5厚钢板与钢筋笼焊接。
②工艺要点
i.桩机就位后，调整好机架水平位置。
ii.钻孔前，孔口采用孔口护筒，护筒用5厚钢板制作，其直径大于钻头直径100mm，埋设深度不应小于1m,护筒中心与桩位中心偏差不得大于50mm。
iii.在松软土层中钻进，应根据泥浆补给情况控制钻进速度。在硬土层中钻进，以钻机部发生跳动为准。
iv.除能自行造浆的土层外，均应制备泥浆（用高塑性粘土或膨胀土）。

v.为保证钻孔的垂直度，钻具中应加扶正器。
vi.泥浆池和沉淀池的池面标高应比护筒顶低0.5～1m,以利泥浆回流畅通。泥浆池的容量为每孔的排渣量，沉淀池的容量为每孔渣量的1.5至2倍。

降水井结构图

五、主要施工方法
本工程1—1～4—4剖面均采用土钉墙喷锚支护，5—5剖面采用放坡，分别如下图所示。

大面积土方开挖采用一台PC-200挖掘机，共分三层，1.5米、2米、1.5米，最底层300厚采用人工清土。开挖出的土方应堆放于距基坑1.5H（开挖深度）范围外，并且当班运出。严禁将土方堆放于基坑四周。
5.1 施工准备
5.1.1地上、地下障碍物清理
土方开挖前应对施工现场地上、地下障碍物进行全面调查，并制定排碍计划和处理方案，以免影响施工。
5.1.2 技术准备
根据施工方案对各班组进行书面交底。
5.2 施工测量
根据施工图纸，对建筑物地下室外边线，以及放坡外边缘线进行放样。
5.3 土方开挖
土方开挖要严格按照施工图纸设计要求及放坡系数进行，沿基坑内侧周边8米范围内，按开挖要求进行开挖，每层开挖顺序如下图。土方开挖顺序为：一、二层首先开挖喷锚部位土方，为下道工序提供工作面，如下图所示。第三层从东往西开挖并从坡道退出。

开挖顺序示意图
5.4 边坡修整
基坑每段每层开挖完毕后，按放坡系数采用人工对边坡进行修整，并清除坡面虚土。
5.5设置锚管
锚管采用Φ48.t=3焊接钢管，钢管的连接采用钢管对接焊，并在接头处加焊3Φ16加强筋，锚管壁设出浆孔，孔径8mm，间距100mm，在锚管长度方向上错开120°，呈梅花型布置。如下图所示：

5.5.1钻孔：钻孔前应设计要求定出孔位，并作出标记及编号。当成孔过成中遇到障碍物须调整孔位时，不得损害支护结构设计的安全程序。在进钻和抽出过程不得引起土体塌孔。成孔过程中应由专人作成孔记录，按土钉编号逐一记载土体特征，成孔质量。
5.5.2插入锚管：插入锚管前要进行清孔检查，若出现局部渗水或掉落松土应及时处理。
5.6挂钢筋网
锚管安设完毕后，立即挂构造钢筋网，钢筋网片为双向φ8@250×250（应予留350mm长与下层网片塔接），并焊接Φ16骨架钢筋（单面焊10d）。锚管与骨架钢筋网通过Φ16短钢筋进行焊接连接。节点如下图所示：

5.7 坡面排水系统设置
视地下水情况，可设置坡面排水系统，方法如下：
（1） 在喷锚底部打设泻水孔，每两根设置一个，压缩空气吹净后，
设置排水管。（如下图）排出的水流入基坑底部外沿排水暗沟。
排水管
自端部向外依次设置卵石
粗砂作为滤水材料
水平线
材料：竹筒（内部清空），外部钻小洞
5
35
65
直径50mm，长度500mm，间距1500mm

（2） 基坑底部一周设暗沟排水，亦设四个集中排水井，用潜水泵排出。
5.8喷射面层混凝土
在喷砼之前，应按设计要求对构造钢筋网及骨架钢筋进行验收。喷射混凝土应采用早强型硅酸盐水泥，标号为32.5#R，强度等级不小于C20，配合比为水泥：砂：石子=1：2：2（重量比）。
喷射混凝土前，应机械设备、风、水管路和电路进行全面检查和试运转。
喷射混凝土的路线从壁面开挖层底部逐渐向上进行，但底部钢筋望塔接长度范围内先不喷混凝土，混凝土接缝部分作成45度角斜面塔接。混凝接缝在继续喷射前应清除浮浆杂物，并喷少量水湿润。
喷射混凝土厚度应达到设计要求的100mm厚，喷射混凝土终凝2小时后，应喷水养护，养护时间不少于7天。

5.9注浆
采用早强型硅酸盐水泥（标号为32.5#R）进行锚管注浆，注浆压力应大于0.4MPa。注浆配合比为水泥：砂=1：0.3（重量比）及水灰比为0.5（重量比）的水泥砂浆，搅拌后立即使用。锚管浆体强度等级不小于M20。
六、施工监测
施工监测由建设单位委托，主要包括支护结构各深度的水平位移（预埋测斜管）和基坑外3H（开挖深度）范围内重要建筑（含道路、管线）的水平位移、沉降及倾斜监测，以及地下水位的监测，做好预警工作。
七、安全要求及措施
7.1严格按《建安工人安全施工规范》施工。
7.2进入工地戴安全帽，不准赤脚、穿“三鞋”。
7.3各机器传动系统要加安全罩，防止事故伤人。
7.4各机械不准带“病”作业，做好班前检查，班后交接，杜绝事故隐患。
7.5运输车不准超载运行。
7.6现场用电执行“三相五线制”，确保机械的接零、接地可靠。
7.7实行漏电三级保护（即总配电盘保护、分配电盘保护及单机保护）。执行一机、一闸、一漏电、一过载保护。
7.8机械操作定人、定岗，严禁无证操作。
7.9施工人员要做好三级教育，做到文明施工。

7.10上下传递材料，物件不准抛掷，以防伤人。
7.11基坑四周设置栏杆，防止人员误掉基坑
7.12设置警示牌，无关人员不得进入工。
八、开挖可能出现事故的应急措施
项目部考虑到土方开挖过程中，可能出现的塌方、滑坡等紧急情况，制定以下应急措放：
1、 在挖到第二层以下后，场地内准备一台挖土机随时调用；
2、 平时准备好编织袋300个（其中100个预先装好砂），［16a槽钢50m, φ48*3.5, 6米长钢管200m,φ48*3.5, 4米长钢管200m, φ200钢管150m,用于出现事故时及时加以封堵、加固。
