硒鼓加粉图解.doc

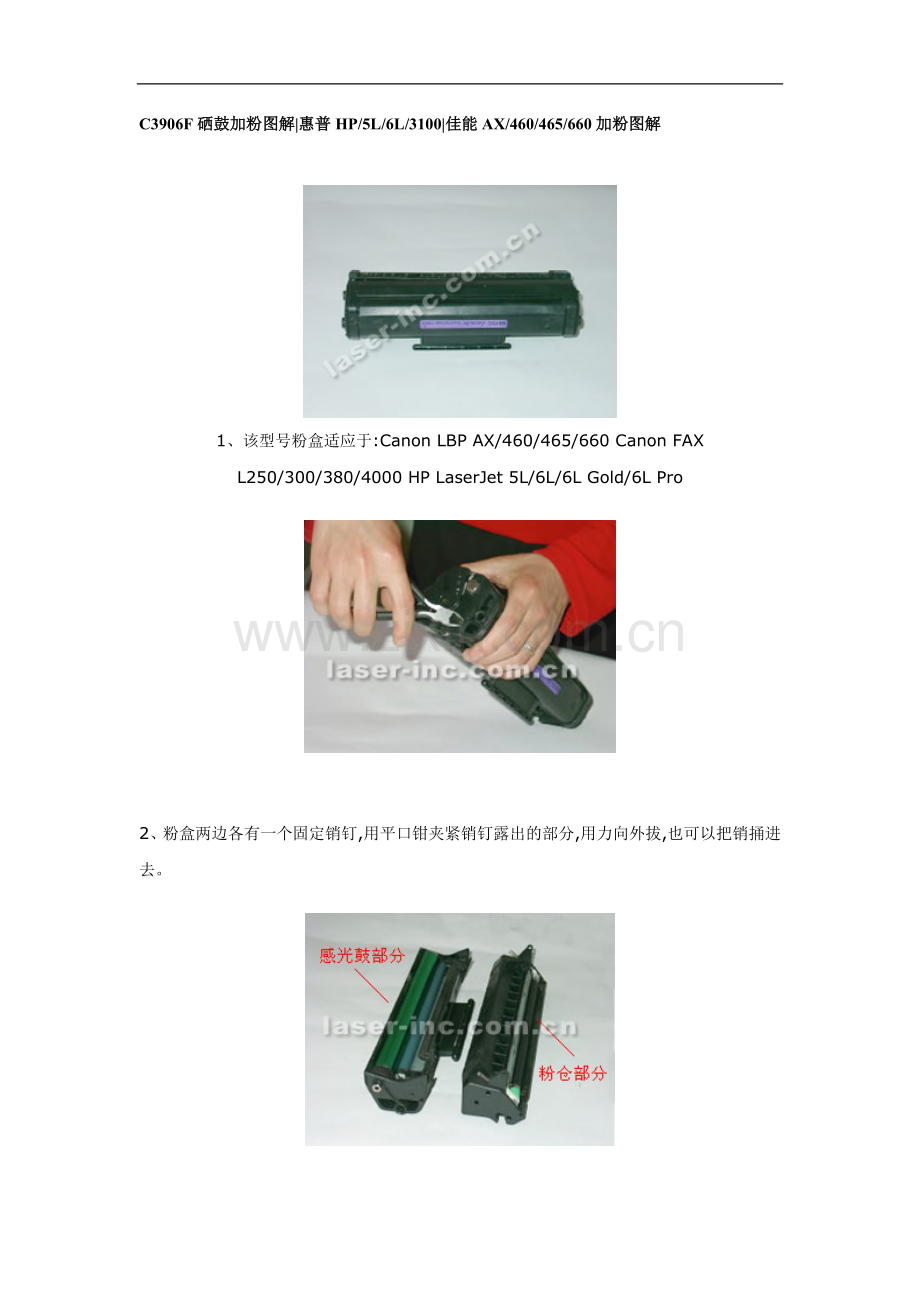

C3906F硒鼓加粉图解|惠普HP/5L/6L/3100|佳能AX/460/465/660加粉图解

1、该型号粉盒适应于:Canon LBP AX/460/465/660 Canon FAX L250/300/380/4000 HP LaserJet 5L/6L/6L Gold/6L Pro

2、粉盒两边各有一个固定销钉,用平口钳夹紧销钉露出的部分,用力向外拔,也可以把销捅进去。

3、两个固定销钉拔出后,粉盒分成感光鼓部分和粉仓部分。（复原时，注意感光鼓各磁辊相对,固定孔要吻合）

4、用尖嘴钳夹紧感光鼓两侧的固定销钉,分别拔出,可以取出或更换感光鼓。

5、取出感光鼓,注意不要磕碰以及避光保存,必要时需更换.用我公司提供美国长寿三菱感光鼓,效果更佳,使用寿命更长。

6、取出充电辊,可用我公司的抛光剂进行保养及修复。

7、拧开大刮板两端的固定螺丝。

8、 取出大刮板,清理废粉仓.以免废粉仓废粉过满引起漏粉。(当刮板橡胶颜色发黄时,需更换,我公司提供进口刮板)

9、拧下粉仓部分一侧的固定螺丝。

10、将这一侧的挡片慢慢拔出。

11、用螺丝刀或尖嘴钳等工具将加粉盖拔出,便用吸尘器将其中的剩余碳粉吸干净.我们提供专门的吸尘器,用于粉盒再生。

12、用吸尘器将磁辊上残余的碳粉吸干净(注意不要把磁辊磕伤)，再从加粉入口处灌粉。

13、取出磁辊固定架,先将磁辊固定(注意磁辊芯与固定架吻合),再套上末端顶板.然后逆着折开的步骤装上。
兄弟7420（TN2050）硒鼓拆解加粉图解

00A硒鼓加粉图解|惠普HP4V 佳能BX/BXII 文杰A306硒鼓加粉图解

1、HP4VC粉盒与Canon BX/BXII,文杰306通用。

2、取下粉盒一侧的弹簧。

3、粉盒两侧各有一个固定销钉,用钳子将其拔出,千万不可顶入。如果销钉无法拔出,用烙铁将销钉周围扩大

4、拔出另一侧的销钉。在复原时,要注意固定孔要吻合。

5、取出两边的固定销钉,粉盒被分成两部分。

6、感光鼓两侧各有一个固定栓(不一样,复原时注意各自的位置以及感光鼓的方向),分别有一个固定螺丝,将其拧下。

7、将固定栓分别拔出,再将感光鼓轻轻取出。

8、取出感光鼓后的废粉仓展开图。感光鼓保存时应避免磕碰以及避光保存。

9、取出充电辊.可用我公司提供的抛光剂进行维护保养。

10、取出充电辊后的废粉仓展开图。再生时应将废粉仓里的废粉清理掉，对于发黄的刮板应以更换（我公司大量提供该配件）

11、接下来将对粉仓进行再生处理，拧下磁辊末端顶板的两个固定螺丝。

12、平行用力拔出磁辊末端顶板。

13、摘下磁辊固定架。

14、将磁辊上余粉以及粉仓内的碳粉清理干净，注意不要将磁辊划伤。

15、从加粉入口处灌入碳粉，再逆着拆解的步骤，将粉盒复原。
7516A硒鼓加粉图解|HP5200硒鼓加粉图解
HP5200硒鼓加粉图解|7516A硒鼓加粉图解

1、从机器上取下待加粉的硒鼓。

2、准备好加粉工具及材料：HP5200硒鼓专用工具套件及碳粉，硒鼓专用导电油脂
刀具，螺丝两颗，清洁工具（吸尘器最佳）等（如下图所示）

3、取硒鼓如图处，用镊子夹取弹簧一端至卡槽处,以免在拆动过程中弹出。

4、用一字螺丝刀从里往外撬下轴芯。

5、取下鼓芯，注意不要划伤鼓芯。

6、用带钩的工具取出充电辊。

7、从硒鼓如下图位置，伸入螺丝刀至刮板固定螺丝处，拆下并取出刮板。

8、硒鼓固定铁销在如下图中所示位置。

9、用细尖的工具顶出固定铁销。

10、取出轴芯，使用同样的方法取下另一端固定铁销。

11、分开硒鼓两部分。

12、取废粉仓部分，清空仓内碳粉及刮板上的碳粉，取少许硒鼓专用导电油脂。

13、把硒鼓专用油脂涂在黑色充电辊轴套上，装上充电辊，转动几周。

14、装上鼓芯，顶入固定轴芯，注意弹簧直的一端对准卡位（如下图）装好后拨动黑色塑料，是否回位，自动归位为正常。

15、取粉仓部分，使用专用钻头装上电动工具，垂直对准如下图孔内中心，开孔。

16、用刀具或锯条切开如下图位置。

17、取下侧板。

18、取下磁辊，清空仓内余粉，清理磁辊及粉仓刮板。（有条件的话，使用吸尘器最佳）

19、用刀具或锯条切下如下图所示位置。

20、切下如下图侧板上的如图位置。

21、用专用工具钻头在如图位置开孔。

22、用专用工具钻头在粉盒上如下图位置上开孔。

23、同样也在如下图位置上开孔，以便固定侧板和便于下次加粉方便。

24、添加代用碳粉，加好后清理两侧海棉上的碳粉，装上磁辊。

25、装上粉仓侧板。

26、取备用螺丝，装上如下图的两个位置。

27、转动磁辊齿轮，看粉仓是否转动轻松，如果转动很吃力，则磁辊安装不正确。

28、合上粉仓与废粉仓，装上固定铁销。

29、用刀具削除固定芯片上的塑料，取下芯片。

30、更换代用芯片，上机测试。

2612A硒鼓加粉图解|惠普HP1010|1012|1015|1018|1020|1022|3015|3020|M1005硒鼓加粉图解
惠普HP Q2612A硒鼓适用于惠普HP1010、惠普HP1012、惠普HP1015、惠普HP1018、惠普HP1020、惠普HP1022、惠普HP3015、惠普HP3020、惠普HP3030、惠普HP3050、惠普HP3050Z、惠普HP3052、惠普HP30055、惠普HP M1005 mfp打印机硒鼓加粉图解：
1：

2：

3：

4：

5：

6：找一细长螺丝刀弯曲后从里往外顶销钉（最好头是尖的）

7：

8：

9：

10：如果没有下图白色的粉仓盖子，可以拿掉磁棍后直接加粉

11：磁棍最好清洁干净

12：

13：

14：

CB436A硒鼓加粉图解|惠普HP1007、1008打印机CC388A硒鼓加粉图解
惠普HP P1007, P1008打印机CC388A硒鼓，惠普HP LaserJet M1120, M1120n, M1522nf, M1522n, 1505, 1505n打印机CB436A硒鼓加粉图解

1：准备好硒鼓，工具以及碳粉

2：竖起硒鼓

3：用起子拆掉盖子上的镙丝

4：拆下镙丝后，取下盖子

5：按箭头方向打开硒鼓

6：打开硒鼓

7：将硒鼓分成两半

8：拿起粉仓，准备拆镙丝

9：拆开粉仓

10：拿起鼓仓

11：拆开鼓仓，倒掉废粉

12：加好碳粉，准备拼好硒鼓

13：将盖子上的弹簧上好

14：上好盖子

15：上好盖子上的镙丝，做好外观清洁，完成。

HP7516A芯片解码|解除hp5200激光打印机芯片解码的方法
解除hp5200激光打印机芯片解码的方法 HP7516A芯片解码
当HP5200的硒鼓芯片显示更换时,可使用此方法进行清除:
1.电脑连接打印机,
2.电脑和打印机都打开电源,当打印机预热完毕后,打开上盖,在电脑上点击打印命令,当确认打印机接收到打印命令时,合上上盖,此操作能将芯片的错误命令清除,
对佳能3500也适用
Q7553A硒鼓加粉图解|惠普HP P2014 P2015 M2727系列打印机加粉图解

HP P2015粉盒如图1－1和图1－2

1、把粉盒反面放置，将OPC非齿轮端大销钉由内往外拨出。[图2]

2、先将OPC小心取出。[图3]

3、再将PCR小心夹出。[图4]

4、接着将OPC护板卸下。[图5]

5、在如图圈中位置凿一小孔，用于把销钉向外顶出。[图6]

6、将顶出的销钉用钳子夹出。[图7]

7、另外一侧的销钉用小弯钩或小一字如图顶出。[图8]

8、现在可以将粉仓和废粉仓分离，并将废粉仓清理干净。[图9]

9、粉仓部分拆解如下：拧下如图2个螺丝，就可以将这一侧边盖取下。[图10]

10、将磁辊取下，并清理干净。[图11]

11、将粉仓刮板取下，注意上面的两个小垫片不要丢失，再将刮板和粉仓清理干净，加粉，最后逆序复位。[图12]

12、最后，请更换芯片，即完成粉盒再生过程。
