地暖热力外网

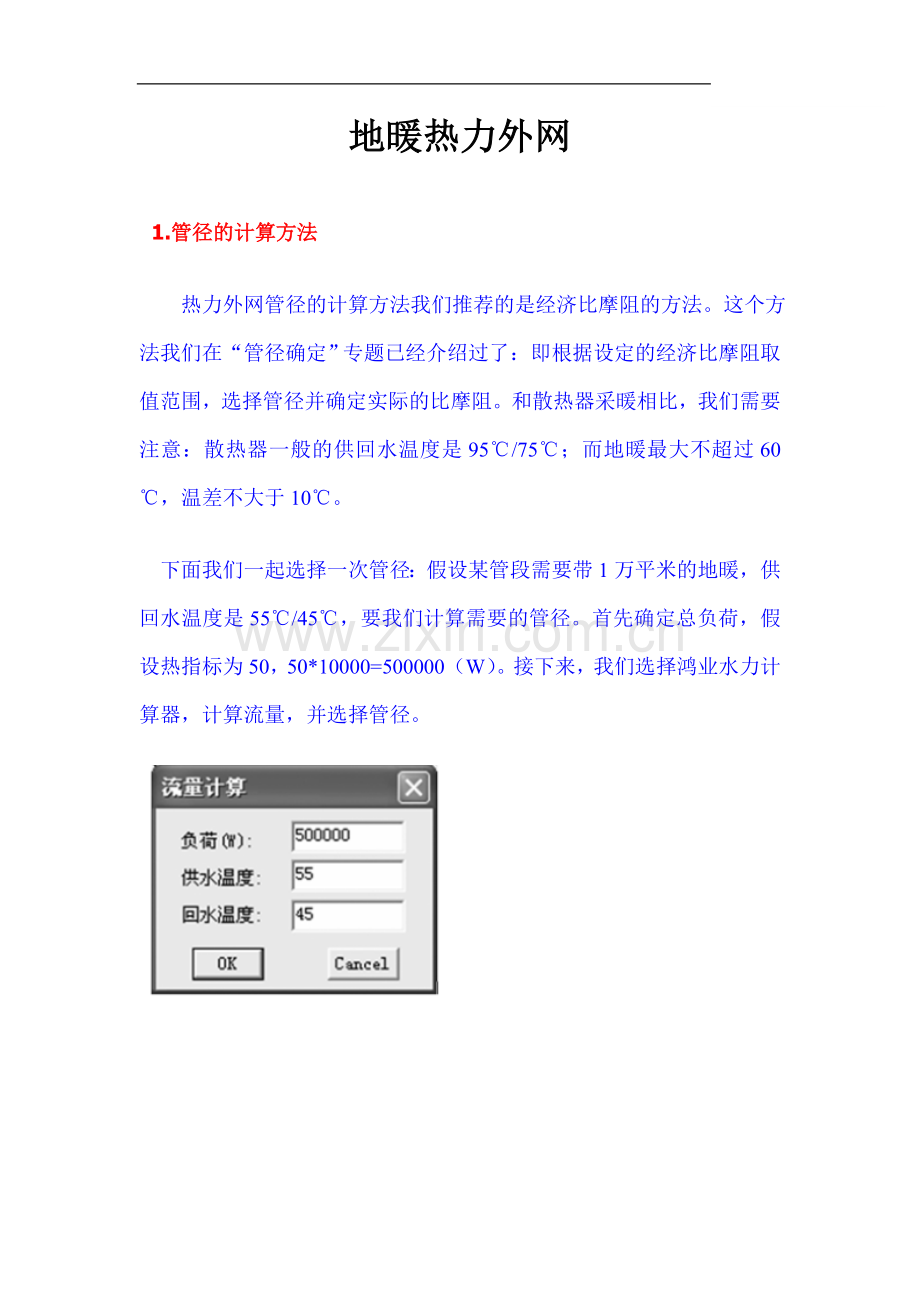

  1.管径的计算方法

       热力外网管径的计算方法我们推荐的是经济比摩阻的方法。这个方法我们在“管径确定”专题已经介绍过了：即根据设定的经济比摩阻取值范围，选择管径并确定实际的比摩阻。和散热器采暖相比，我们需要注意：散热器一般的供回水温度是95℃/75℃；而地暖最大不超过60℃，温差不大于10℃。

    下面我们一起选择一次管径：假设某管段需要带1万平米的地暖，供回水温度是55℃/45℃，要我们计算需要的管径。首先确定总负荷，假设热指标为50，50*10000=500000（W）。接下来，我们选择鸿业水力计算器，计算流量，并选择管径。

     经计算得到，当选用DN150的管道时，比摩阻为34.68。根据有关资料介绍，外网经济比摩阻推荐值是40~80，经过对比，我们选择DN150的管道比较合适。    就这样，逐段计算热力外网的管径，全部的管道选择问题就解决了。    为了给朋友们一个直观的印象，下面顺便计算一下带1万平米散热器需要多粗的管子。    接下来计算管径：

     同样是带1万平米，地暖的需要用DN150的管子，而散热器的DN100就够了……其实这也不难理解：散热器一般的供回水温度是95℃/75℃，温差25℃；而地暖的一般供回水温度是55℃/45℃，温差10℃——这样下来，地暖的流量是暖气的2.5倍，带1万平米地暖的管径比散热器的大也顺理成章了。

     2.热水管道热伸长量的补偿

       热水管道应尽量利用本身的转角来得到自然补偿，在自然补偿不足而必须安装补偿器时，可使用补偿器。补偿器有方型补偿器、波纹补偿器等。笔者推荐直埋式轴向波纹补偿器，这种产品使用起来比较方便。有关伸缩器的选择、计算本文不做重点。伸缩器的选择应该经过计算确定，可参考05N1图集172页或其他暖通资料。

     管道温度升高膨胀、伸长。但膨胀、伸长有一定的限度，如果达到一定程度而不加补偿器会引起热力管道涨破，导致供暖事故。所以我们对此必须引起足够重视。

     3.暖井
     每个楼或每个单元、较大的热力管线分支都应设置暖井，以方便水力平衡调节。

     每个单元的暖井应该叫热力入口装置，应安装截止阀，过滤器，平衡调节阀，温度计，压力表甚至热表等。

     每个楼应设置暖井截止阀，平衡调节阀；较大的热力管线分支应区域暖井设置截止阀，平衡调节阀……

     理论上，经过水力计算达到平衡的管网是不需要这些调节阀门的，而实际上由于很多原因大部分热力外网是动态的外网。改扩建、部分用户停暖都将对整个采暖热力外网造成或大或小的影响。

      4.管线做法

      热力管线一般采用直埋；也可以架空敷设或安装在地沟内。直埋管道成本相对较低，而且热损失相对其他两种敷设方式要小的多。

      笔者见过有的施工单位挖好了沟槽就下管子，其实直埋管道也有一定的要求。对于沟槽的尺寸、管道的回填物，管道间距都有一定的要求，可以参考05N5图集，15页。

      5.关于热源

       象什么水源热泵等新东西我就不说了，我简单说一下现在的主流热源。

      一般采用的是市政热网经换热器通过小区热网供给住户的方法。还有的是锅炉房经换热器通过小区热网供给住户。笔者所在区地暖很普及，一般采用的是小区锅炉房直接烧到设计水温55℃/45℃的做法。至于这种做法优劣，暂不做评价……

      插个小故事：一个朋友曾经想用一根立管给1~18层住宅供暖……我告诉他要分区设计。我很佩服那些自学成材的朋友，可我觉得他们确实需要技术指导。热力外网不做为《和安安学地暖》的重点，在此一带而过。目的在于给朋友们提个醒，避免原则性的错误。这一专题我们一起学习了地暖热力外网相关知识，希望能起到抛砖引玉的作用。
