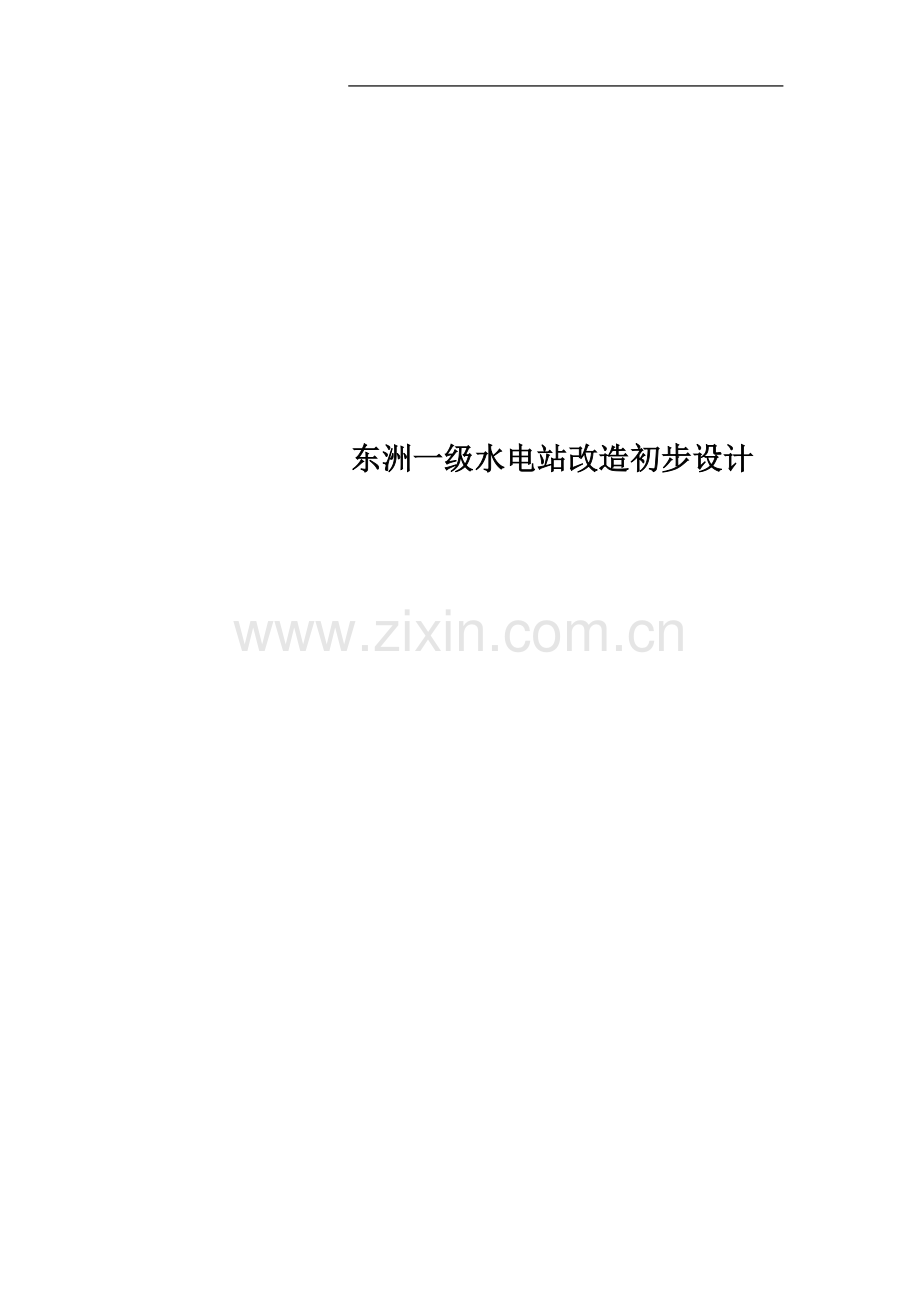

东洲一级水电站改造初步设计

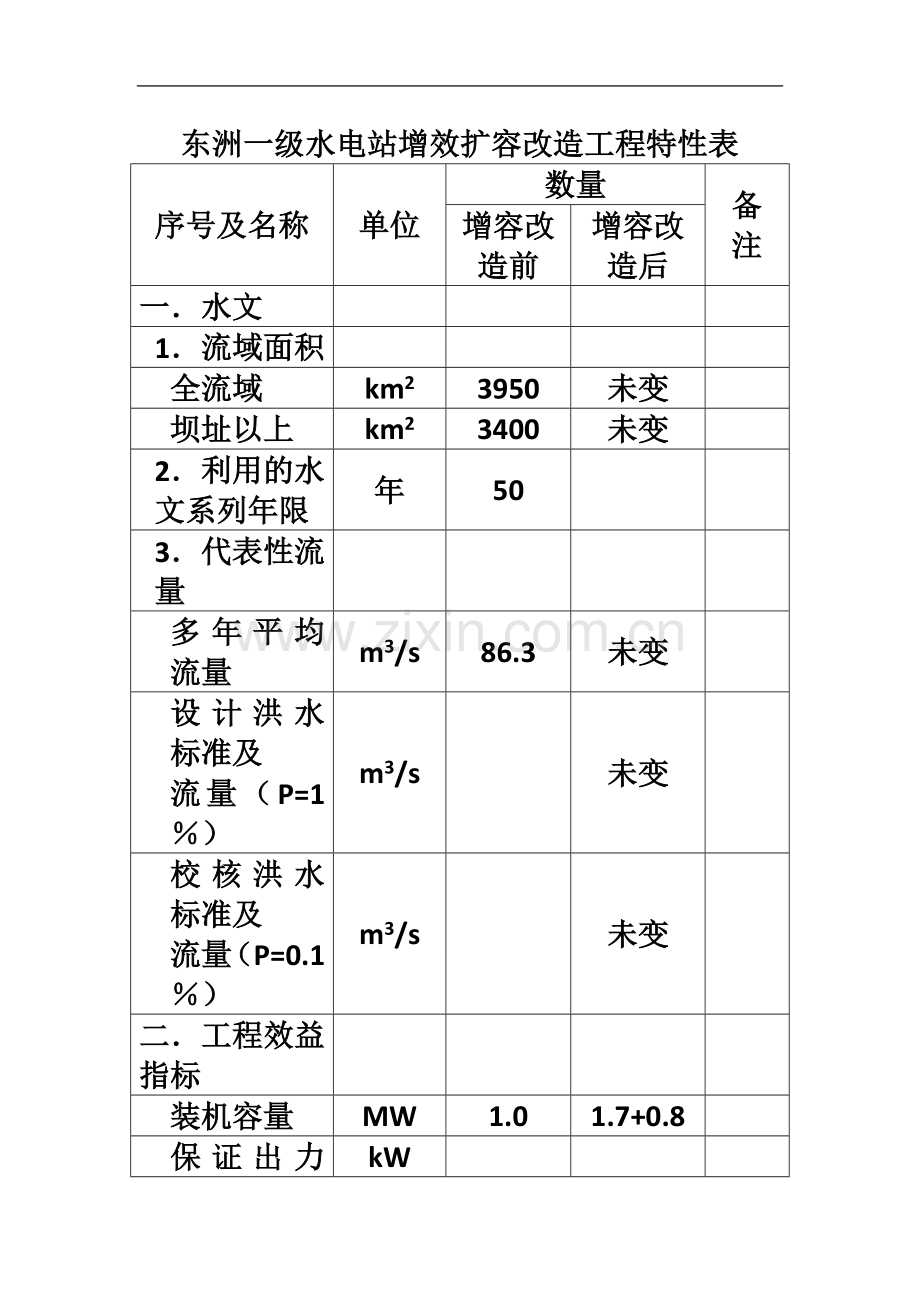

东洲一级水电站增效扩容改造工程特性表
序号及名称
单位
数量
备 注
增容改造前
增容改造后
一．水文

1．流域面积

全流域
km2
3950
未变

坝址以上
km2
3400
未变

2．利用的水文系列年限
年
50

3．代表性流量

多年平均流量
m3/s
86.3
未变

设计洪水标准及
流量（P=1％）
m3/s

未变

校核洪水标准及
流量（P=0.1％）
m3/s

未变

二．工程效益指标

装机容量
MW
1.0
1.7+0.8

保证出力（P=85％）
kW

多年平均发电量
万kWH
350
643+200

年利用小时数
H
5147
3782

三．主要建筑物

1．泄水闸

地基特性

溢流堰顶高程
m

闸墩顶部高程
m

最低清基高程
m

闸门型式

闸门数量－尺
寸（宽×高）
m

消能方式

泄水闸段总长
m

2．厂房

型式

引水式
引水式

地基特性

主厂房尺寸
（长×宽×高）
m

39.733×10.1×9.2

水轮机安装高程
m

34.66

3．阶地副坝

型式

地基特性

坝顶高程
m

最大坝高
m

顶部长度
m

4.开关站

型式

户外开关站
户外开关站

地基特性

面积（长×宽）
m

10x10

5．主要机电设备

水轮机台数
台
4
4

型号

ZD560-LH-80
ZD560-LH-60
ZD560-LH-100
ZD560-LH-80

额定出力
MW
0.4×1+0.2×3
0.50×3+0.22×1

额定转速
r/min
600/750
500/500

最大水头
m
15.2
15.2

加权平均水头
m
14.2
14.2

最小水头
m
12.0
12.0

额定水头
m
13.0
13.0

转轮直径
m
0.8/0.6
1.0/0.8

额定流量
m3/s

5.06/2.02

发电机台数
台
4
4

型号

TSN74/38-8
SF400-10/1650
SF500-12/1730
SF200-12/990

单机容量
MW
0.4/0.2
0.5/0.2

功率因数

0.8(滞后)
0.8(滞后)

额定电压
V
400
400/400

调速器

XT-600/XT-300
SLT-1000

四.施工

1.主体工程数量
（不包括施工导流）
混凝土
m3

2566.27

2．主要建筑材料

砂/卵石
m3

1026

块石
m3

2199.6

水泥
t

642

3.所需劳动力

总工日
工日

72000

高峰工人数
个

100

4.施工临时房屋
m2

1000

施工临时道路
km

无

5.施工导流
分期导流

无

6.施工期限

准备工期
月

2

主体工程施工工期
月

7

总工期
月

12

五.经济指标

1.静态总投资
万元

914.63

2.总投资
万元

924.53

建筑工程
万元

211.19

机电设备及安装工程
万元

469.65

金属结构设备及
安装工程
万元

62.78

临时工程
万元

17.78

独立费用
万元

92

水库淹没、环保、
水保
万元

/

基本预备费
万元

51.21

建设期利息
万元

19.90

3.综合利用经济指标

水电站单位千瓦投资
元/kW

3927
动态
单位电度投资
元/（kW·H）

1.11
动态
经济内部收益率
％

16.44

财务内部收益率
％

8.6
所得税后
上网电价
元/（kW·H）

0.253

贷款偿还年限
年

5.03

1 综合说明 1
1.1 工程概况 1
1.2 水文 2
1.3 工程地质 2
1.4 工程任务和规模 3
1.5 工程布置和建筑物 3
1.6 机电及金属结构 5
1.7 工程管理 6
1.8 工程施工 6
1.9 环境评价 7
1.10 经济评价 7
2 水文气象 9
2.1 流域概况 9
2.2 库区概况 9
2.3 水文 10
2.4 径流 10
2.5洪水 11
3 工程地质 13
3.1 区域地质概况 13
3.2 厂区工程地质 14
3.4 压力斜管工程地质 16
4 工程任务和规模 17
4.1 区域社会经济概况 17
4.2 工程现状 18
4.3 工程建设必要性 20
4.4 工程建设的主要任务及规模 21
5 电站建筑物 26
5.1 工程等别和标准 26
5.2 工程现状及存在的问题 27
5.3 改造重建方案 28
5.4 工程布置 28
5.6 主要工程量 36
6 水力机械、采暖通风及金属结构 38
6.1 水力机械 38
6.2 金属结构 51
7 电气设计 56
7.1 基本情况 56
7.2 系统连接 56
7.3 电气一次 56
7.4 电气二次 61
7.5 东洲二级水电站 64
8 施工组织设计 65
8.1 施工条件 65
8.2围堰施工 66
8.3 主体工程施工 66
8.4 施工交通及施工总布置 69
8.4.4 工程主要施工设备汇总表 71
9 工程管理 73
9.1 管理机构 73
9.2 人员编制 73
10 环境评价 74
10.1 环境保护目标及标准 74
10.2 主要环境问题 74
10.3 环境保护措施 76
10.4 环境影响评价 77
10.5 环保投资估算 79
11 设计概算 80
11.1 工程概况 80
11.2 编制说明 80
11.3 设计概算 84
11.4 投资概算表 85
12 经济评价 92
13 附件：设计附图目录 104
