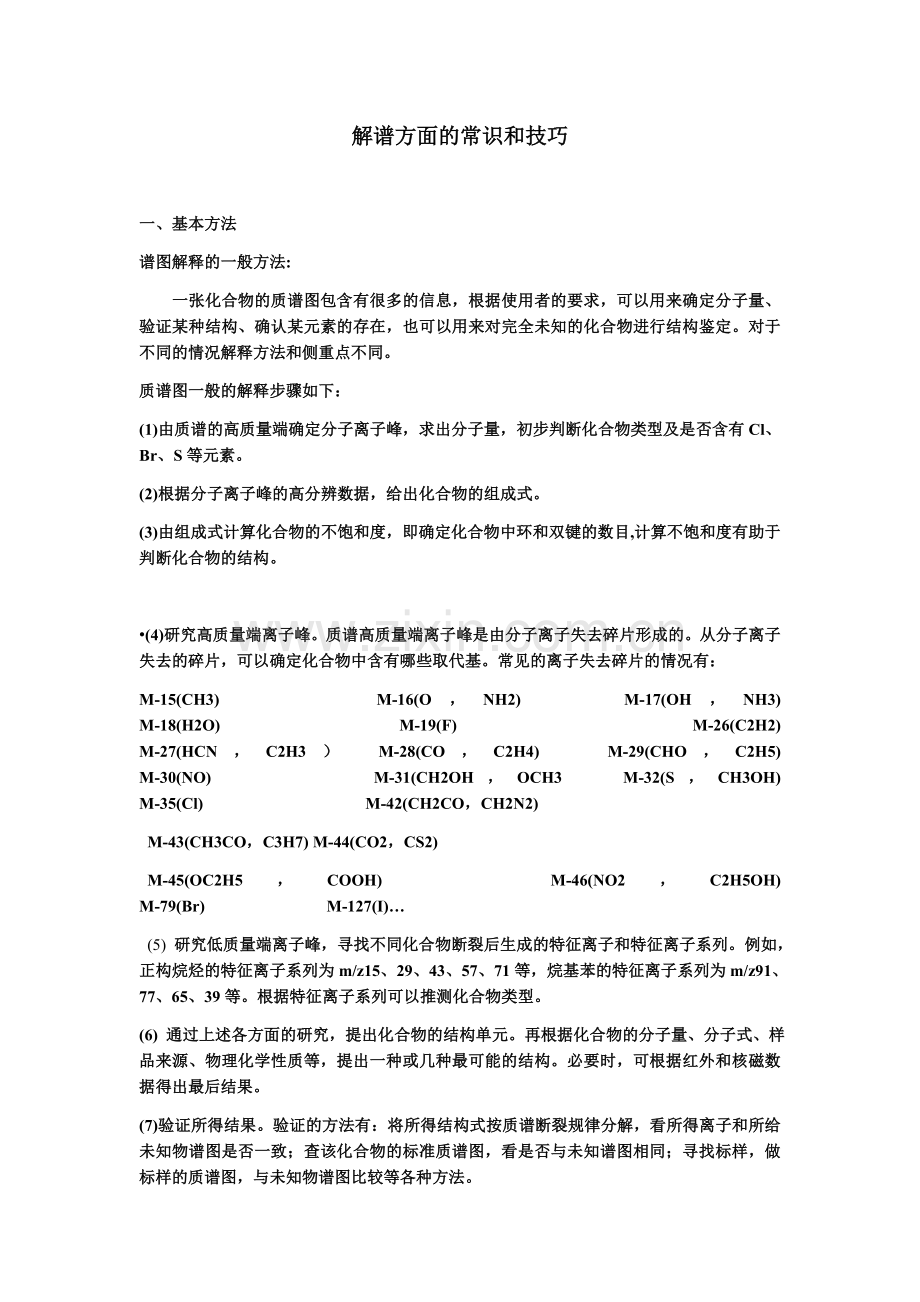

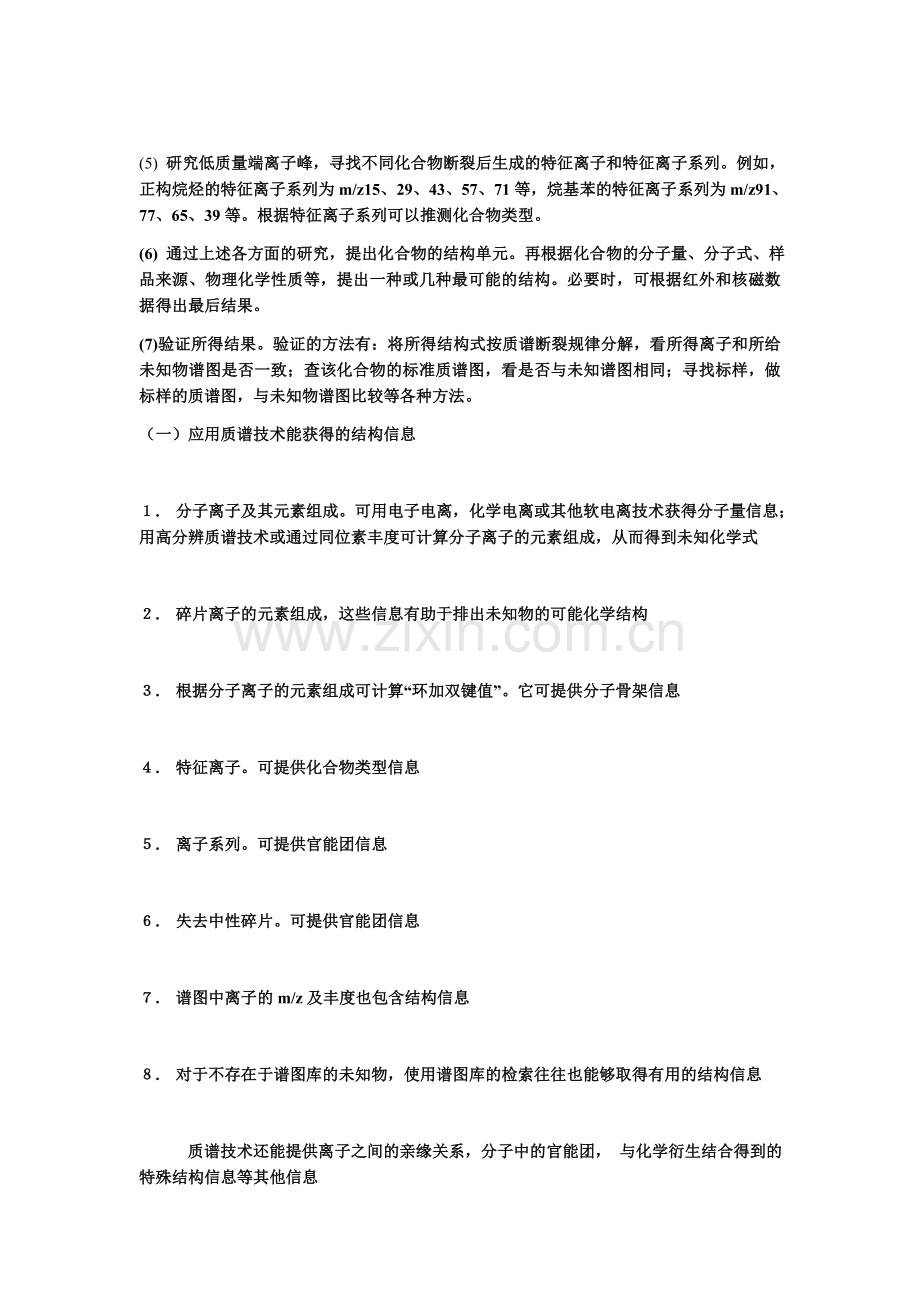

解谱方面的常识和技巧 一、基本方法 谱图解释的一般方法:   一张化合物的质谱图包含有很多的信息,根据使用者的要求,可以用来确定分子量、验证某种结构、确认某元素的存在,也可以用来对完全未知的化合物进行结构鉴定。对于不同的情况解释方法和侧重点不同。 质谱图一般的解释步骤如下:  (1)由质谱的高质量端确定分子离子峰,求出分子量,初步判断化合物类型及是否含有Cl、Br、S等元素。  (2)根据分子离子峰的高分辨数据,给出化合物的组成式。 (3)由组成式计算化合物的不饱和度,即确定化合物中环和双键的数目,计算不饱和度有助于判断化合物的结构。 • (4)研究高质量端离子峰。质谱高质量端离子峰是由分子离子失去碎片形成的。从分子离子失去的碎片,可以确定化合物中含有哪些取代基。常见的离子失去碎片的情况有: M-15(CH3)     M-16(O,NH2)  M-17(OH,NH3)                M-18(H2O)     M-19(F)     M-26(C2H2)                  M-27(HCN,C2H3) M-28(CO,C2H4)  M-29(CHO,C2H5)              M-30(NO)     M-31(CH2OH,OCH3  M-32(S,CH3OH)                           M-35(Cl) M-42(CH2CO,CH2N2)  M-43(CH3CO,C3H7) M-44(CO2,CS2) M-45(OC2H5,COOH) M-46(NO2,C2H5OH)                                        M-79(Br) M-127(I)…    (5) 研究低质量端离子峰,寻找不同化合物断裂后生成的特征离子和特征离子系列。例如,正构烷烃的特征离子系列为m/z15、29、43、57、71等,烷基苯的特征离子系列为m/z91、77、65、39等。根据特征离子系列可以推测化合物类型。  (6) 通过上述各方面的研究,提出化合物的结构单元。再根据化合物的分子量、分子式、样品来源、物理化学性质等,提出一种或几种最可能的结构。必要时,可根据红外和核磁数据得出最后结果。   (7)验证所得结果。验证的方法有:将所得结构式按质谱断裂规律分解,看所得离子和所给未知物谱图是否一致;查该化合物的标准质谱图,看是否与未知谱图相同;寻找标样,做标样的质谱图,与未知物谱图比较等各种方法。 (5) 研究低质量端离子峰,寻找不同化合物断裂后生成的特征离子和特征离子系列。例如,正构烷烃的特征离子系列为m/z15、29、43、57、71等,烷基苯的特征离子系列为m/z91、77、65、39等。根据特征离子系列可以推测化合物类型。  (6) 通过上述各方面的研究,提出化合物的结构单元。再根据化合物的分子量、分子式、样品来源、物理化学性质等,提出一种或几种最可能的结构。必要时,可根据红外和核磁数据得出最后结果。   (7)验证所得结果。验证的方法有:将所得结构式按质谱断裂规律分解,看所得离子和所给未知物谱图是否一致;查该化合物的标准质谱图,看是否与未知谱图相同;寻找标样,做标样的质谱图,与未知物谱图比较等各种方法。 (一)应用质谱技术能获得的结构信息 1. 分子离子及其元素组成。可用电子电离,化学电离或其他软电离技术获得分子量信息;用高分辨质谱技术或通过同位素丰度可计算分子离子的元素组成,从而得到未知化学式 2. 碎片离子的元素组成,这些信息有助于排出未知物的可能化学结构 3. 根据分子离子的元素组成可计算“环加双键值”。它可提供分子骨架信息 4. 特征离子。可提供化合物类型信息 5. 离子系列。可提供官能团信息 6. 失去中性碎片。可提供官能团信息 7. 谱图中离子的m/z及丰度也包含结构信息 8. 对于不存在于谱图库的未知物,使用谱图库的检索往往也能够取得有用的结构信息 质谱技术还能提供离子之间的亲缘关系,分子中的官能团, 与化学衍生结合得到的特殊结构信息等其他信息 (二)推测分子结构 • 在接收分析样品的时候,要充分了解样品来源。是天然产物的,要了解提取方法;是合成样品的,要了解合成方法.还要了解其他谱图的信息 • 根据化学式,列出全部可能的结构,再根据离子裂解规律预测可能产生的碎片离子和大致丰度,并对照排除不合理结构 • 最后合成这些最为可能的侯选化合物,并将其谱图与未知物谱图进行对比,才能最终确定未知物的结构 • 对较大未知物分子,应综合质谱等所取得的信息,列出可能结构,再根据裂解规律筛选,最后用合成化合物的方法确定 有机化合物的质谱图千变万化,有些化合物仅仅是取代基的位置不同,其质谱图几有很大的差异,因此,解析未知物质谱图很难有统一的格式,要灵活运用可能取得的结构信息和知识 例二: 例1: • 最高峰A峰m/z 126(偶数),与碎片峰m/z 95(奇数)相差31u,是失去合理中性物,据此判断m/z 126为分子离子峰 • 除了分子离子峰m/z 126为偶数外,其余碎片峰(m/z)都是奇数,因此未知物不含N • 根据分子离子峰的同位素丰度,未知物含有2-3个O及5-6个C,分子量为126的合理化学式只有三个:C5H2O4,C6H6O3,C7H10O2,由以上判断,最有可能的化学式为C6H6O3 • 根据C6H6O3计算环加双键值为4 5. m/z 126与m/z 95相差31u,合理的解释是失去甲氧基,因此m/z 95离子的元素组成为C5H3O2 6. m/z 95与m/z 67相差28u,可能失去C2H4或CO,因为m/z 95只含3个氢,因此失去CO是正确的 7. 根据上述两点,未知物分子中应含COOCH3子结构,既甲酯 8. 可导出m/z 67组成为C4H3O,环加双键值为3。由于低于m/z 67的大部分离子丰度较低,推测该离子为杂环,即呋喃环。由质谱库看出呋喃有显著的m/z 39峰,未知物谱图有同样峰 • 至此,可排出可能的结构为呋喃甲酸甲酯,但无法确定是哪个异构体。这两个异构体都能产生谱图中的重要峰 • 若有高分辨质谱数据,即可直接获得m/z 67,m/z 95的元素组成,使解析大为简化 • 最后,还要合成这两个异构体,再根据这两个异构体的质谱图和色谱保留时间最终确定未知物结构 两种异构体产生谱图中重要峰的途径如下: 1. 未知物质谱中最高峰A是m/z 101(奇数),与m/z 86(偶数)相差15u,为失去合理中性物,因此认定m/z 101为分子离子峰 2. 除m/z 101为奇数外,其余重要峰的m/z为偶数,因此未知物分子含奇数N 3. 修正m/z 100对m/z 101的干扰后,归一化,得到正确的同位素丰度,由此估算未知物含5~6个C 4. 分子量为101,含5-6个C及奇数N,能符合此条件及合理化学键要求的化学式只有C6H15N,环加双键值为零,未知物为饱和脂肪胺 5. 能够由分子离子(m/z 101)失去甲基,产生基峰m/z 86离子的可能饱和脂肪胺有如下几种: 6. 化合物(1)能产生如右碎片:失去与C连接的3个甲基中的任意一个,都能产生m/z 86离子,但不易产生m/z 58和m/z 30的显著峰 7. 化合物(2)能产生如右碎片:化合物(2)能产生较强m/z72而在未知物的谱图中,m/z 72峰的丰度很低,此外,化合物(2)不易产生m/z 58的显著峰 8. 化合物(3)能产生以下碎片离子 由化合物(3)的结构,能够很好地解释未知物谱图中各个峰的生成途径,因此,化合物(3)为未知物谱图最可能的答案 • 未知物谱图中所有显著离子峰的m/z为奇数,判断谱图中没有出现分子离子峰,用化学离子化方法得到未知物分子量为220,由高分辨质谱数据得到m/z 105,m/z 115及m/z 133离子的元素组成 • 由分子离子m/z 220,失去甲基得到碎片离子m/z 205,因为产生[M-14]碎片是极不可能的,可由m/z 205同位素丰度推断未知物元素组成 • 分子量为偶数,显著的碎片峰都为奇数,因此未知物不含N • 由m/z 206 的丰度14.4%推断,m/z 离子含13个C 5. m/z 207的丰度1.2%暗示未知物分子含1-2个O,若只含一个O则H数不合理,因此m/z 205合理的化学式为C13H17O2 6. m/z 205离子加一个甲基即为分子离子,因此未知物分子的化学式应为C14H20O2,环加双键值为5 7. 在谱图中有显著的离子峰m/z 91及m/z 105(C8H9),暗示分子含二甲基苯基,未知物可能结构为: 8. m/z 115的元素组成为C6H11O2,环加双键值为1,即含一个环或双键。根据以上结构,可推知它与m/z 105构成互补离子 9. m/z 105与m/z 115的丰度相当,即C6H11O2的电离能和二甲基苯基相近,可推测其为三甲基取代1,3-二氧戊环。至此,可推测未知物可能的结构为: 以上结构很好的解释了有分子离子失去甲基产生丰度很高的峰,一些重要碎片产生途径如下: 答案: 未知物为 2-(2,4二甲基苯基)-2,4,5-三甲基-1,3-二氧戊环 • 未知物谱图中质量数最高的A峰是m/z 220(偶数),与m/z 205(奇数)相差15u,为失去合理中性物,因此认为m/z 220为分子离子峰 • m/z 220为偶数,重要的碎片峰m/z 205,m/z 177,m/z 151为奇数,因此未知物可能不含N • 由m/z220的同位素峰丰度,推算未知物结构式为C16H12O • m/z 220与m/z 205相差15u,即失去甲基。m/z 205与m/z 177相差28u,可能是CO,而失去乙酰基则生成,m/z 177碎片离子,由此可求得m/z 177离子组成为C14H9 5. m/z 177和m/z 178的相对丰度也支持了这一元素组成,由C14H9计算环加双键值为10。在未知物谱中,低于m/z 177的碎片离子峰的丰度较低,其中m/z 88和m/z 151略为突出,这些暗示了C14H9为蒽或菲环(环叫双键值为10) 答案:未知物为3-乙酰菲 例 10 这是一张由植物中提取的一种成分的质谱图,高分辨率质谱给出分子离子元素组成为C9H6O3 • 未知物谱图中质量数最高的峰是m/z162(偶数),大多数碎片离子峰的m/z为奇数;m/z 162与m/z 134相差28u,为失去合理中间体,因此认定m/z 162为分子离子峰 • 分子离子峰为偶数,大多数碎片峰为奇数,未知物不含N • 由m/z 162离子的相对丰度推算未知物分子含9-10个C • 由[A+2]的相对丰度估算,分子中可能含2-3个O,可推断出化学式为C9H6O3 • 分子离子峰为基峰,且有苯环特征系列离子,可能为苯并芳环类化合物 6. 未知物化学式为C9H6O3,环加双键值为7。查找天然产物中环加双键值为7的苯并芳环类化合物,最常见的是色酮及香豆素衍生物,因此先尝试从这两类化合物解释未知物谱图 7. 未知物化学式比色酮和香豆素多了一个O,即多一个羟基 8. 天然的色酮及香豆素衍生物类化合物中,取代基多位于A环: 9. 由香豆素及色酮的质谱图可看到两者都发生消除反应,失去[CO],产生[M-28]碎片离子,但只有色酮发生失去乙炔的消除反应,产生[M-26]碎片离子,而香豆素不发生这种反应 10. 未知物的谱图中只有[M-28]的碎片峰(m/z 118),而没有[M-26]的碎片峰(m/z 120),因此排除了羟基色酮的可能 11. 羟基在香豆素A环上有4种可能位置,C5,C6,C7,C8,质谱无法确定羟基的位置。碎片离子m/z 134是由分子离子m/z 162经消除反应,失去CO而得到的 • 在实际工作中,首先是进行谱图库检索,往往可达到事半功倍的效果 答案: 未知物为7-羟基香豆素 • 未知物谱图中质量数最高的峰是m/z 254(偶数),与m/z 226相差28u,为失去合理中性物,因此认定m/z 254为分子离子峰 • 由m/z 254离子的元素组成C15H10O4计算其环加双键值为11 • 分子离子峰为基峰环加双键值为11可产生[M-28]+显著碎片峰,具有上述特征的化合物可能为黄酮类化合物 • 观察黄酮的质谱图,未知物比黄酮多两个氧,即多两个羟基,未知物谱图中有[M-102]→m/z 152显著峰,因此,两个羟基在A环 答案: 未知物为5,7二羟基黄酮 例 12 这是一张由植物中提取的一种成分的质谱图,应用化学电离技术获得分子量为151,由同位素丰度得到该分子元素组成为C9H13NO 附: 例 11 这是一张由植物中提取的一种成分的质谱图,高分辨率质谱给出m/z 254离子的元素组成为C15H10O4 如果分子离子峰的同位素丰度的测量值是准确的,那么由m/z 255及m/z 256离子的丰度也可推算出m/z 256离子的可能元素组成 • 未知物谱图中无显著分子离子峰,需要应用化学电离技术求得确切的分子量及其元素组成 • 由化学电离方法得到分子量为151,元素组成为C9H13NO • 碎片离子m/z 44可能是通过以下反应途径生成: 4. m/z77,m/z63,m/z51碎片离子的存在,提示有苯基 5. 扣除以下两结构(C2H6及C6H5)后,剩余部分为CH2O 6. 分子离子m/z 151与m/z 134及m/z 133分别相差17u和18u,因此分子中应含羟基,剩余部分分子结构为[:CHOH] 7. 把三个部分分子结构拼接起来即为两个可能的候选化合物: 答案: 未知物为正麻黄碱 化合物(1) EI质谱的解释 •   一张化合物的质谱包含着有关化合物的很丰富的信息。在很多情况下,仅依靠质谱就可以确定化合物的分子量、分子式和分子结构。而且,质谱分析的样品用量极微,因此,质谱法是进行有机物鉴定的有力工具。当然,对于复杂的有机化合物的定性,还要借助于红外光谱,紫外光谱,核磁共振等分析方法。   • 质谱的解释是一种非常困难的事情。自从有了计算机联机检索之后,特别是数据库越来越大的今天,尽管靠人工解释EI质谱已经越来越少,但是,作为对化合物分子断裂规律的了解,作为计算机检索结果的检验和补充手段,质谱图的人工解释还有它的作用,特别是对于谱库中不存在的化合物质谱的解释。 • 另外,在MS-MS分析中,对子离子谱的解释,目前还没有现成的数据库,主要靠人工解释。因此,学习一些质谱解释方面的知识,在目前仍然是有必要的。 分子式确定 •   利用一般的EI质谱很难确定分子式。在早期,曾经有人利用分子离子峰的同位素峰来确定分子组成式。有机化合物分子都是由C、H、O、N……等元素组成的,这些元素大多具有同位素,由于同位素的贡献,质谱中除了有质量为M的分子离子峰外,还有质量为M+1,M+2的同位素峰。由于不同分子的元素组成不同,不同化合物的同位素丰度也不同,贝农(Beynon)将各种化合物(包括C,H,O,N的各种组合)的M、M+1、M+2的强度值编成质量与丰度表,如果知道了化合物的分子量和M、M+1、M+2的强度比,即可查表确定分子式。例如,某化合物分子量为M=150(丰度100%)。M+1的丰度为9.9%,M+2的丰度为0.88%,求化合物的分子式。根据Beynon表可知,M=150化合物有29个,其中与所给数据相符的为C9H10O2。这种确定分子式的方法要求同位素峰的测定十分准确。而且只适用于分子量较小,分子离子峰较强的化合物,如果是这样的质谱图,利用计算机进行库检索得到的结果一般都比较好,不需再计算同位素峰和查表。因此,这种查表的方法已经不再使用。   • 利用高分辨质谱仪可以提供分子组成式。因为碳、氢、氧、氮的原子量分别为12.000000,10.07825,15.994914,14.003074,如果能精确测定化合物的分子量,可以由计算机轻而易举的计算出所含不同元素的个数。目前傅立叶变换质谱仪、双聚焦质谱仪、飞行时间质谱仪等都能给出化合物的元素组成。 一、基本方法 谱图解释的一般方法:   一张化合物的质谱图包含有很多的信息,根据使用者的要求,可以用来确定分子量、验证某种结构、确认某元素的存在,也可以用来对完全未知的化合物进行结构鉴定。对于不同的情况解释方法和侧重点不同。 质谱图一般的解释步骤如下:  (1)由质谱的高质量端确定分子离子峰,求出分子量,初步判断化合物类型及是否含有Cl、Br、S等元素。  (2)根据分子离子峰的高分辨数据,给出化合物的组成式。 (3)由组成式计算化合物的不饱和度,即确定化合物中环和双键的数目,计算不饱和度有助于判断化合物的结构。 • (4)研究高质量端离子峰。质谱高质量端离子峰是由分子离子失去碎片形成的。从分子离子失去的碎片,可以确定化合物中含有哪些取代基。常见的离子失去碎片的情况有: M-15(CH3)     M-16(O,NH2)  M-17(OH,NH3)                M-18(H2O)     M-19(F)     M-26(C2H2)                  M-27(HCN,C2H3) M-28(CO,C2H4)  M-29(CHO,C2H5)              M-30(NO)     M-31(CH2OH,OCH3  M-32(S,CH3OH)                           M-35(Cl) M-42(CH2CO,CH2N2)  M-43(CH3CO,C3H7) M-44(CO2,CS2) M-45(OC2H5,COOH) M-46(NO2,C2H5OH)                                        M-79(Br) M-127(I)…    (5) 研究低质量端离子峰,寻找不同化合物断裂后生成的特征离子和特征离子系列。例如,正构烷烃的特征离子系列为m/z15、29、43、57、71等,烷基苯的特征离子系列为m/z91、77、65、39等。根据特征离子系列可以推测化合物类型。  (6) 通过上述各方面的研究,提出化合物的结构单元。再根据化合物的分子量、分子式、样品来源、物理化学性质等,提出一种或几种最可能的结构。必要时,可根据红外和核磁数据得出最后结果。   (7)验证所得结果。验证的方法有:将所得结构式按质谱断裂规律分解,看所得离子和所给未知物谱图是否一致;查该化合物的标准质谱图,看是否与未知谱图相同;寻找标样,做标样的质谱图,与未知物谱图比较等各种方法。 • 试判断质谱图5-53、5-54分别是2-戊酮还是3-戊酮的质谱图。写出谱图中主要离子的形成过程。 • 由图5-53可知,m/z57和m/z29很强,且丰度相当。m/z86分子离子峰的质量比附近最大的碎片离子m/z57大29u,该质量差属合理丢失,且与碎片结构C2H5相符合。据此可判断图5-53是3-戊酮的质谱,m/z57由α裂解产生,m/z29由i裂解产生。图5-54是2-戊酮的质谱,图中的基峰为m/z43,其他离子的丰度都很低,这是2-戊酮进行α裂解和i裂解所产生的两种离子质量相同的结果。 • 未知物质谱图5-55如下,红外光谱显示该未知物在1150~1070cm-1有强吸收,试确定其结构。 • 解 从质谱图可得知以下结构信息: • ① m/z88为分子离子峰; • ② m/z88与m/z59质量差为29u,为合理丢失。且丢失的片断可能为C2H5或CHO; • ③ 谱图中有m/z29、m/z43离子峰,说明可能存在乙基、正丙基或异丙基; • ④ 基峰m/z31为醇或醚的特征离子峰,表明化合物可能是醇或醚。 • 由于IR谱在1740~1720cm-1和3640~3620cm-1无吸收,可否定化合物为醛和醇。因为醚的m/z31峰可通过以下重排反应产生 • 据此反应及其他质谱信息,推测未知物可能的结构为 • 质谱中主要离子的产生过程 • 某化合物的质谱如图5-56所示。该化合物的1H-NMR谱在2.3ppm左右有一个单峰,试推测其结构。 • • 解 由该化合物质谱图可知 • ① 分子离子峰m/z149是奇数,说明分子中含有奇数个N原子; • ② m/z149与相邻峰m/z106质量相差43u,为合理丢失,丢失的碎片可能是CH3CO或C3H7; • ③ 碎片离子m/z91表明,分子中可能存在 结构单元。 • 综合以上几点以及题目所给的1H-NMR谱图数据得出该化合物可能的结构为 • 图5-56质谱图中离子峰的归属为 • 例10-18 下面化合物是羧酸还是酯?试根据下面质谱图推测其结构 • 解: 相对分子质量为102,分子式只可能C5H10O2。m/z=74有强信号,说明化合物产生了麦氏重排。 • 如是羧酸,分子的结构及裂解方式为 • 如是酯,分子的结构及裂解方式为 • 从以上数据分析,化合物是酯。 该化合物分子量 M=136  该化合物的不饱和度    由于不饱和度为5,而且质谱中存在m/z 77,39,51等峰,可以推断该化合物中含有苯环。  高质量端质谱峰m/z105是m/z 136失去质量为31的碎片(-CH2OH或-OCH3)产生的,m/z 77(苯基)是m/z 105失去质量为28的碎片(-CO或-C2H4)产生的。因为质谱中没有m/z 91离子,所以m/z105对应的是136失去CO,而不是136失去C2H4。  推断化合物的结构为 • 某未知物质谱图,试确定其结构。 • 由质谱图可以确定该化合物的分子量M=154。M/z 156是m/z 154的同位素峰。  • 由m/z154和m/z156之比约为3:1,可以推测化合物中含有一个Cl原子。   • m/z154失去15个质量单位(CH3)得m/z139离子。 m/z139失去28个质量单位(CO,C2H4)得m/z111离子。 m/z77、m/z 76、m/z 51是苯环的特征离子。 • • • • • m/z 43可能是-C3H7或-COCH3生成的离子。  • 由以上分析,该化合物存在的结构单元可能有: •    •   如果只依靠质谱图的解释,可能给出(a)和(c)两种结构式。然后用下面的方法进一步判断:   • ① 查(a)、(c)的标准质谱图。看哪个与未知谱图相同。  ② 利用标样做质谱图。看哪个谱图与未知物谱图相同。  ③ 利用MS-MS联用技术,确定离子间的相互关系,进一步分析谱图,最后确定未知 • 某未知物质谱图,试确定其结构。 • 软电离源质谱的解释 • 化学电离源质谱  化学电离可以用于GC-MS联用方式,也可以用于直接进样方式,对同样化合物二者得到的CI质谱是相同的。化学电离源得到的质谱,既与样品化合物类型有关,又与所使用的反应气体有关。以甲烷作为反应气,对于正离子CI质谱,既可以有(M+H)+,又可以有(M-H)-,还可以有(M+C2H5)+、(M+C3H5)+;异丁烷作反应气可以生成(M+H)+,又可以(M+C4H9)+。用氨作反应气可以生成(M+H)+, 也可以生成(M+NH4)+。  如果化合物中含电负性强的元素,通过电子捕获可以生成负离子。或捕获电子之后又产生分解形成负离子,常见的有M-、(M-H)-及其分解离子。  CI源也会形成一些碎片离子,碎片离子又会进一步进行离子-分子反应。但CI谱和EI谱会有较大差别,不能进行库检索。解释CI谱主要是为了得到分子量信息。解释CI谱时,要综合分析CI谱、EI谱和所用的反应气,推断出准分子离子峰。 • 快原子轰击源质谱  快原子轰击质谱主要是准分子离子,碎片离子较少。常见的离子有(M+H)+、(M-H)-。此外,还会生成加合离子,最主要的加合离子有(M+Na)+、(M+K)+等,如果样品滴在Ag靶上,还能看到(M+Ag)+,如果用甘油作为基质,生成的离子中还会有样品分子和甘油生成的加合离子。   • FAB源既可以得到正离子,也可以得到负离子。在基质中加入不同的添加剂,会影响离子的强度。加入乙酸,三氟乙酸等会使正离子增强,加入NH4OH会使负离子增强。 • 电喷雾质谱  电喷雾源既可以分析小分子,又可以分析大分子。对于分子量在1000Da以下的小分子,通常是生成单电荷离子,少量化合物有双电荷离子。碱性化合物如胺易生成质子化的分子(M+H)+,而酸性化合物,如磺酸,能生成去质子化离子(M-H)-。由于电喷雾是一种很“软”的电离技术,通常很少或没有碎片。谱图中只有准分子离子,同时,某些化合物易受到溶液中存在的离子的影响,形成加合离子。常见的有(M+NH4)+、(M+Na)+及(M+K)+等。   • 对于极性大分子,利用电喷雾源常常会生成多电荷离子,这些离子在质谱中的“表观”质量为 ,式中M为真实质量,n为电荷数。在一个多电荷离子系列中,任何两个相邻的离子只相差一个电荷,因此有:n1=n2+1   • 如果用M1表示电荷数为n1的离子的质量,M2表示电荷数为n2的离子的质量。则有: •   •                            解联立方程可得n2=(M1-H)/(M2-M1),n2值取最接近的整数值。只要n值已知,原始的质量数就可以计算得到:M=n2(M2-H)。现在,上述计算都有现成的程序进行,因此,只要得到了多电荷系列质谱,即可由计算机得到分子量。   • 大气压化学电离源(APCI)得到的主要是单电荷离子,通过质子转移,样品分子可以生成(M+H)+或(M-H)-。 • 。 • 解 1. 确定分子结构片段 • (1)MS谱。由MS谱可找出M峰,其m/z=114,故相对分子质量为114。 • (M+1)/M=1/13=7.7% • (M+2)/M=0.06/13=0.46% • 因为7.7/1.1=7,所以该化合物含最大C数为7,不会超过7.又由0.46%可知该化合物中不含Cl、Br、S。 • (2)UV谱。λmax(EtOH)=275nm,弱峰,说明为n→π*跃迁引起的吸收带,又因200nm以上没有其他吸收,故分子中无π-π共轭体系,但存在含有n电子的简单发色团。 • (3)IR谱。重要的IR吸收峰如下表: • 吸收峰/cm-1可能的结构类型3409(弱)νc=o倍频峰3000~2800(强)νC-H有CH3或CH21715(强)νc=o有醛、酮或酸等IR光谱示无芳香环,但有C=O、CH2、CH3。 • 1715cm-1说明分子中有O原子是以C=O存在的,这与UV给出的结果一致,该化合物不是酸、酸酐和酯,可能是醛或酮。又因在2900~2700cm-1之间未见-CHO中的C-H吸收峰,故该化合物可能为酮 • (4)1H-NMR谱。1H-NMR显示无芳香系统 • 1H-NMR图谱出现三组氢核,其比值近似为2:2:3。 • δ峰重数积分值氢核个数比2.3735821.5765920.863873 • δ0.86:该峰相当于3个质子,为甲基,三重峰,因此相邻C上必有两个氢,即有CH3-CH2-结构。 • δ2.37:该峰为两个质子峰,峰位置表示CH2与电负性的基团相连,从化学位移看具有结构-CH2-CO-,又因该峰裂分为三重峰,说明邻近的C上有两个氢,故结构应为-CH2-CH2-CO-。 • δ1.57:两个质子,六重峰说明有5个相邻的质子,其结构必为CH3-CH2-CH2-,又峰位在1.57,说明该碳邻近有吸电子基团,故可得出如下结构: • (5)13C-NMR谱。在该谱中发现有四个峰,有三个峰在甲基、亚甲基区。一个在低场羰基区。与1H-NMR提出的结论一致。化合物含C数可能为7,可知该分子中含有对称结构。 • 总之,由以上分析可知该化合物含有以下结构: • UV说明有 -C=O • IR说明有 -C=O、-CH3、-CH2- • 1H NMR可将上述结构组合为 CH3-CH2-CH2-CO-(C4H7O,U=1) • 13C-NMR说明该化合物中的对称结构应是两个CH3CH2CH2- • 2. 确定化合物的结构 • 由以上推论可知该化合物的结构为 • CH3-CH2-CH2-CO-CH2-CH2-CH3 • 其相对分子质量为114,与MS的结论完全一致。 • 3. 验证 • (1)以上结构有三个类型的质子,其比例为2:2:3. • (2)α碳上的质子距C=O最近,故在低磁场处共振,并因β碳上两个氢而显示三重峰。β碳上的质子一侧为CH2,另一侧为CH3,因此显示六重峰。γ碳上质子因与β碳上质子相互耦合而分裂成三重峰。 (3)质谱图上m/z=43、m/z=71系因α开裂产生:
