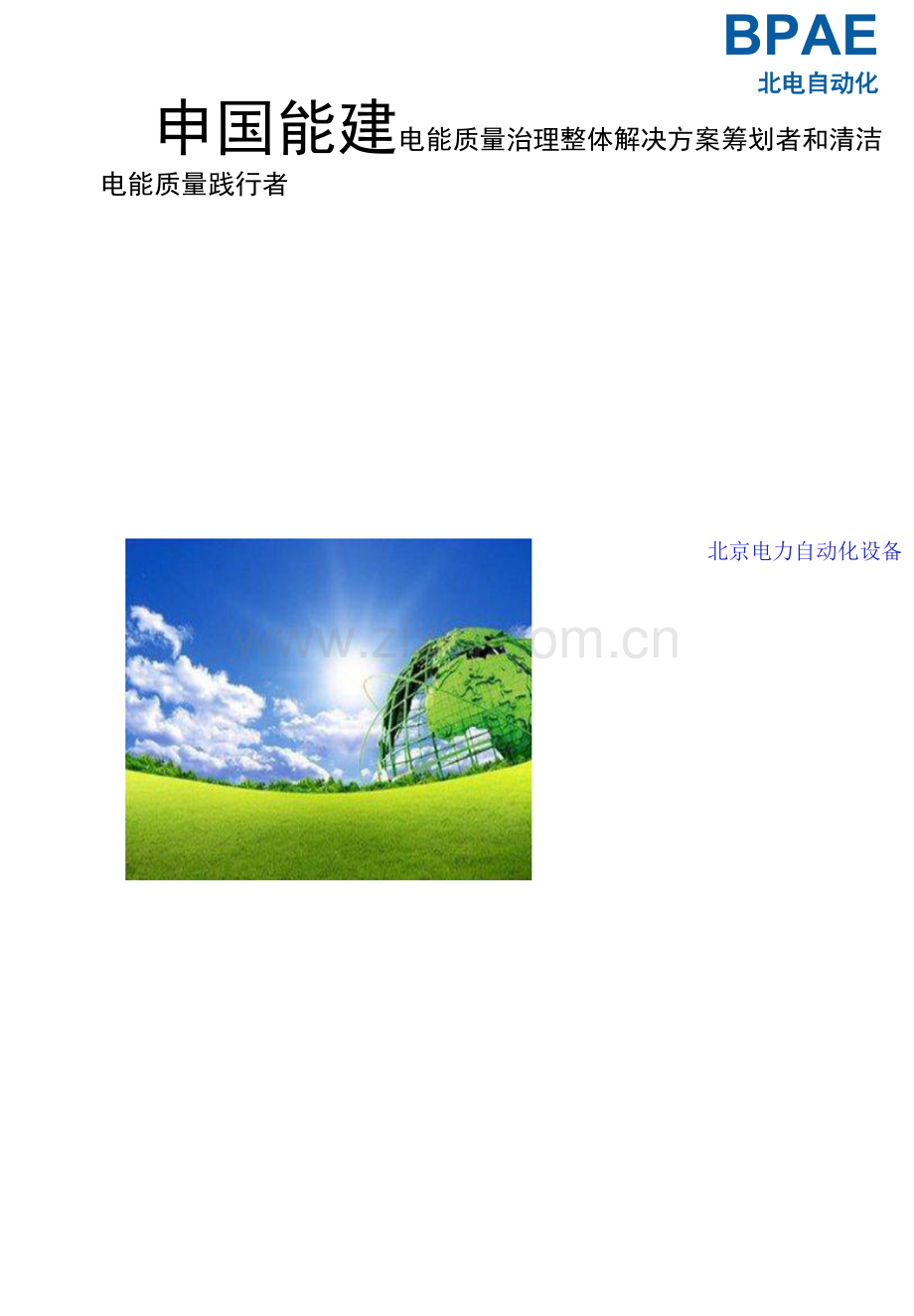

BPAE北电自动化

申国能建电能质量治理整体解决方案筹划者和清洁电能质量践行者

北京电力自动化设备

系列低压无功补偿装置
采用三电平技术，适用于1以下电力系统。是目前最为先进的无功补偿装 置，基于电压源型逆变器的补偿装置实现了无功补偿方式质的飞跃。它不再采 用大容量的电容、电感器件，而是通过大功率电力电子器件的高频开关实现无 功能量的变换。
产品特点：
具有自适应能力，能动态跟踪补偿系统无功，响应迅速，补偿精准；不受系统或回路阻抗变化的影响；
补偿容量适中，限制过压能力强，抑制闪变，分相调节，损耗和噪音小。
型号命名□ □口 口……
T T工一L代表立柜式，G代表壁挂式电压等级(A代表220V, B代表380V, C代表
中0V)।无功补偿容量()(50, 100,150)
। 3代表三相三线，4代表三相四线I 低压无功发生器
北京电力自动化设备系列高压无功补偿装置
静止无功发生器(，)是一种基于电压源逆变潜的无功功率调节装置， 可以从感性到容性平滑地调节无功功率。其基本原理是将自换相桥式电路通过 电抗器直接并联在电网上，适当地调节桥式电路交流侧输出电压的相位和幅值 或者直接控制其交流侧输出电流，就可以使该电路发出满足要求的无功电流， 实现动态无功补偿的目的

的型号命名
系列高压静止无功发生器采用链式结构，损耗小，采用载波移相技术，可以在 不增加开关频率的条件下实现有源滤波功能，无变压器，具有占地面积小和后 期维修易操作等优点。
连接方式(Y代表星接；D代表角接)结构(M代表多重化结构，C代表链式结构)
电压等级 O (6,10, 35)容量()(1-200)
静止无功发生器北京电力自动化设备
系列静止无功补偿装置
静止型无功补偿装置(，)是一种快速调节无功功率的装置，已成功应 用于冶金、采矿和电气化铁路等冲击性负荷的补偿上。
晶闸管控制电抗器型(称型)用晶闸管控制线性电抗器实现快速、连续的 无功功率调节，它具有反响时间快(20),运行可靠，无级补偿、分相调节， 平衡有功，适用范围广和价格廉价等优点。装置还能实现分相控制，有较好的 抑制不对称负荷的能力，因而其应用最广。

的型号命名
+型系统一般由、滤波器()及控制系统组成。通过控制与电抗器串联的两个 反并联晶闸管的导通角，既可以向系统输送感性无功电流，乂可以向系统输送 容性无功电流。
安装地点(N代表户内；W代表户外)结构(T1：型，T2：型，T3：型)
电压等级O (6,10,35)容量()(1-200) 静止型无功补偿器
北京电力自动化设备研发创新
北电自动化结合自身开展和市场实际需要，不断专注于研发创新，确保公司始 终保持核心竞争力，依靠强大的科研团队和雄厚的技术支持，在电能质量领域 创造出一系列高端产品，赢得相关人士的一致好评。
研发能力研发经费大于年收入的12羯
• 研发设计人员占全体员工的45%以上；依托地理优势，与清华大学，华北电力大学等共同合作工程，建立联合实 验室；
• 研发实力雄厚，实验室设备齐全
荣誉简介科技查新报告

市场应用
有源电力滤波和动态无功补偿设备已广泛应用于建筑、制造工业、轨道交 通、油气开采、电信、机场、港口、大型物流设施以及数据中心等众多行业场 合，适用主要谐波源负载设备包括变频驱动系统、电源系统、整流驱动系统和 电源系统、可控硅调压系统、电力电子照明系统、可控硅整流焊接系统设备以 及数据设备等。包括以下典型应用场景：
变频驱动设备采油、发电厂、浆纸业、化工、电子厂等传动设备、泵、风机等；
等整流电源电信、机场、海关、医院等；
开关电源等数据设备、数据中心等；
整流焊接设备汽车、机械、造船焊接工序；
电子照明设备歌剧院、展馆、机场等调光照明系统、电子照明系统；
直流驱动用大型整流电源轮胎厂炼胶电机驱动、缆车牵引系统、大型起吊系统；
风力发电设备中频电源设备
电加热冶金、电加热铸造；电解设备
铝铜电解精炼、电化学。
案例简介某电解铝厂工程顺利投运
某电解铝厂的整体供电系统存在严重的谐波、无功和三项不平衡等电能质 量问题，我们公司依据现场的数据分析，决定安装200A和100A的假设干台，正 常投运之后，系列有源电力滤波器在该工程中运行稳定可靠，用户运行报告指 出：
采用先进的瞬时无功补偿理论，能及时有效补偿系统中的谐波，使系统中 的各次谐波均到达国标14549-93《电能质量公用电网谐波》中的相关要求；
内置的保护功能在出现故障时能自动停止运行，在触摸屏上显示故障信 息，在保证设备平安稳定运行的同时，减少了维护运行工作量；
设备集成了丰富的保护功能，经现场测试，保护功能灵敏，能有效保证设 备本身平安稳定运行；具备合理的工业化结构，给现场设计安装带来极大方便，安装中所需电缆 极少，降低了采购和安装本钱。

具备合理的工业化结构，给现场设计安装带来极大方便，安装中所需电缆 极少，降低了采购和安装本钱。
测试过程中测得一台投运的效果:

单台投运前后电流波形比照图
某机场航站楼工程顺利通过评审
某大型机场航站楼行李托运系统由总长约30的皮带输送系统和38高速托 盘系统组成。并由大量变频器支撑整个系统的日常运行。该系统中变频器的大 量应用导致产生大量谐波，不利于整个行李托运系统的的平安稳定运行。
该机场在采用我们的系列之后，对于整个行李托运系统的平安稳定运行起 到了积极作用，评审专家委员会经过认真讨论，形成如下评审意见：
1、该工程进行了行李系统谐波治理试点，对投入运行前后的实际测量数据 进行了比照，测试结果说明谐波治理效果显著，改善了电能质量，使谐波含量 满足国标14549-93《电能质量公用电网谐波》中的相关要求；
2、现场安装的有源漉波装置经过半年多的试运行，运行稳定可靠，到达 了预期的效果；
3、该工程的实施可降低设备损耗，延缓设备老化，减少因设备故障而产生 的较大经济损失，具备一定的经济效益，该工程带来了极大的社会效益，特别 是提高了控制系统和供配电系统运行的可靠性，在机场工程的建设中具有推广 和示范作用。

从下列图中可以看出，加装系列有源电力滤波器可有效滤除电网中的谐波电 流，改善电能质量。
SCOPE EHERGV LOSS

心 104.3 A

105.5

8.6 ft|

50.016Hz© ?154:539 回。
.............................•••\ I
SCOPE EHERGV LOSS
49.995 Hz。0:01:529 回。
UOLT AMP CURSOR o H A B C OH OFF
UOLT AMP CURSOR ,，
M A B C OH OFF：
11/21/14 15:04:36220U 50Hz3ffUVE EH50160
11/24/14 14:57:3?220U 5OHz30 UVE EH50160
BACK
治理后
治理前

系列在某垃圾燃烧电厂的应用
某各垃圾燃烧发电厂中变频调节技术运用十分广泛，风机、二次风机、炉 墙冷却风机、引风机、给水泵等主要用电设备一般都采用了低压变频港进行调 节，从而产生了大量谐波，也是该垃圾燃烧发电厂的主要谐波源，这些谐波会 对其他设备产生干扰，影响了系统的稳定，也造成了电能的浪费，必须采用i 定的谐波治理措施。
该电厂每一条支路安装有容量是2500的变压器一台，母线电压400V,负 载是11台变频器，2台工频电机，1台软启动电机。该电厂主要谐波源是变频 器，属于治理变频器谐波的典型案例。
电能质量分析仪检测现场变压器出口的电压和电流一个工作周期。

母线电压波形
电流波形
SCOPE HARMONICS
SCOPE HARMONICS
a 1466.0 A|B 148Q.5 a|c 1478.8•印
49.961 HzPur« 0 0:00:549 回。
11/24/14 17:18:1?230U 5OHz30 UVE EH50160
那股常微A -I B©
治理前
治理后
我们公司依据现场情况，决定安装系列，现场安装两台200A的有源电力滤 波器，采用集中补偿方式，即两台有源滤波器都安装在变压器的出口处。
自投运之日起，设备运行正常，补偿效果良好，能有效的跟踪负载变化进 而消除特征谐波，使谐波含量满足国标14549-93《电能质量公用电网谐波》 中的相关要求。
母线电流频谱图
A相电流（治理前） B相电流（治理前）C相电流（治理前）
[HDTHODC I 5 9 IS 1? 21 ft 29 » 3? 41 « 49 11/24/14 17:18:042»U 5OHz30ifVE EN5I1S0
HarMmics

A相电流（治理后）B相电流（治理后）
C相电流（治理后）

系列在某大型铝厂的应用
某企业生产现代热敏印刷用和版基、易拉罐罐料、铝箔坯料等高端产品。 厂内设备对供电系统的电能质量要求比拟高，由于工程建设初期未重点关注电 能质量问题，后期再进行电能质量系统治理，须综合考虑电能质量治理设备的 治理效果、占地面积、工程建设和投产时间等因素。
公司总降变电站进线为两路220,通过220变电站I#、II#主变压器变为 10供厂内使用，两台主变容量均为63；总降低压侧为10出线，单母线分段运 行方式，采用中性点不直接接地方式。
电能质量分析仪检测现场一个工作周期，本次测试数据为全厂负荷15%左 右，假设全厂满负荷运行，10电能质量将严重恶化，电能质量问题甚至有可能影 响220母线。10侧谐波次数以高次谐波为主，兼有三相不平衡、电压闪变、无 功治理。

经我公司技术团队实测和分析后，针对全厂10母线，采用加装系列和滤波 器的方案加以治理，己成电网和企业无功补偿的主流设备，在很多场合取代 了，成为电网和工业企业进行电能质量治理的首选方案。与混合式使用，降低 了系统的造价，特征谐波滤波效果明显，与互为备用提高可靠性。
最终治理效果如下：
（1）生产设备能够正常运行，并且不会因电能质量受损;
（2）功率因数持续稳定在0.99以上；
（3）系统谐波含量满足国标14549-93《电能质量公用电网谐波》中的相关要求；
（4）具备对电压暂态变化的抑制功能。
治理效果

无串抗有负载电网侧各次谐波含量柱状图有串抗有负载电网侧各次谐波含量柱状图
治理效果0U3I/I5 154:27 HOU 5tHz30UVE ENUIM

0U3I/I5 154:27 HOU 5tHz30UVE ENUIM
uiinp cursor o L ,3.* 1f
ABC ON Off k 由，1m

投运后热粗轧、热精轧、母线电网电流波形图
HarnonicsHannnics
Harnonics热粗轧、
热精轧以及母线电流各次谐波含量

回
:回
微值扫一扫
关注该公众号
关注北电自动化
北京电力自动化设备地址：
：
：

邮箱：
：
企业概述目录
企业概况1 产品介绍5 研发创新10 荣誉简介11 市场应用12

北京电力自动化设备
北京电力自动化设备成立于1971年,隶属于中国能建集团装备有 限公司，主要从事电力系统自动化设备、智能电网电力电子设备、清洁能源利 用的研究、开发、生产和销售，为电力行业、大型煤炭、冶金等用户提供提高 电能质量以及电力系统优化的整体解决方案。
北京电力自动化设备座落于北京市海淀区西直门外，紧邻中关村 高科技园区，全公司占地面积44737平方米，总建筑面积61477平方米，一座 九层万余平方米的科研、生产综合楼矗立于厂区中央。现有资产总额近亿元， 员工近150人,其中各类专业技术人员70多人，属技术密集型企业。经历了 40年的开展，企业生产规模不断扩大，北京电力自动化设备注重技术 进步，按照市场需求，企业的产品结构亦不断优化，发电厂、变电站各类自动 化控制设备，发电厂输煤程控成套设备等电力自动化设备已成为当前主要生产 产品。
面向市场和产业开展，北京电力自动化设备坚持自主创新，积极 开展创新体系建设，为满足电力工业开展的需要，产品种类不断增加，在智能 电网等领域取得了一批具有国内先进水平、支撑和引领行业开展的研发成果， 研制定型了一批具有自主核心技术的高端产品。研制开发的消弧线圈控制器已 经系列化，分为调匝和调容两种产品序列，具有实时跟踪和准确选线的功能， 提高系统运行可靠性，目前两个系列的产品均已在全国多个变电站挂网运行， 运行情况良好。
在电能质量产品领域，先后研制开发静止型无功补偿装置、静止无功发生 器、小容量有源电力滤波器，其中和能够实现无功补偿、防止电压波动、抑制 电压闪变、谐波污染综合治理等功能，不会与电网发生谐振，而其还能有效抑 制电网本身的谐振，成为解决电力系统谐波问题的新型方案。
北京电力自动化设备通过9000标准，针对各种产品建立了有效的 质量保证体系，对产品生产的全过程进行严格的控制和管理。企业的产品不仅 在全国各地电力工程中广泛应用，而且还在石油、煤炭、冶金、化工、铁路、 轻纺、建材、军工等系统的千余工程工程中得到使用，并有局部产品出口国 外。
北京电力自动化设备全体员工发扬“发挥优势，科技创新，外拓 市场，规模开展”的企业精神，以优质的产品、满意的服务为企业宗旨，在市 场化进程日益加快、现代企业制度的建立与改革中，团结拼搏、艰苦创业、开 拓进取，努力为电力事业的建设和开展做出贡献。
企业
以电源开关为创意核心，凸显产品在应用中的智能控制特性与核心价值地 位，电力符号与旋转圆环的巧妙融合，直观的表达出高效的、不断创新的电力 自动化技术特征。
蓝绿渐变色的搭配象征着科技、创新、环保与希望，与标志的形式相得益 彰、充满现代感。标志整体感觉乂似一只手在控制与优化电力，表达企业以人 为本、高科技创新的核心竞争力。
”是企业名称' 英文缩写。'北电自动化'是企业名称‘北京 电力自动化设备'中文缩写。
组织结构
人才资源
我们公司实施人性化管理，经营暖心工程，切实维护、照顾好员工的利 益。公司尽早地给员工落实了各种社会保险和住房公积金并提供局部商业保 险。在对人的管理问题上，公司始终表达了对员工充分信任和人性化的管理方 式，员工一旦被分配完成某种任务、承当某种责任，一定会被赋予充分的信任 和必要的权利，从而极大地激励着所有人。
公司引入了公平竞争、优胜劣汰的用人机制。对员工实行全员聘用制、合 同制。每年年末对全体员工进行严格的考核，内容涉及工作业绩、岗位任职、 出勤状况、合作关系等指标。对公司的核心骨干实行年薪制，年薪兑现与工作 业绩和公司经营业绩挂钩，同时在用人方面排弃论资排辈的旧观念，大胆任用 年轻有为之士，从而保持企业人才的稳定性。
培训是人力资源开发的高效工具，为了提高员工的岗位技能，更好的开发 员工潜能，公司为每位员工提供培训的机会。包括派送局部高层管理者研修国 际先进的企业管理知识、屡次聘请讲师做职业经理人的培训、对不同岗位人员 做岗位技能培训、对新员工作为期3个月的入职培训等。

产品介绍
北京电力自动化设备致力于设计生产一系列先进的电能质量治理 产品，主要有系列的有源电力滤波器（）、静止无功发生器（）、静止无功补 偿装置（）等产品，变流器采用的技术又分为两电平和三电平，能充分满足客 户的不同需求。
我们的产品和服务涉及高低压不同领域，覆盖电力系统发电、供配电、输 电、用电全流程，涉及新能源、电力、交通、航空军事、工业、科学研究等诸 多领域，是相关行业领先的设备制造商和解决方案筹划者。
模块式
低压整柜
高压
高压
系列有源电力滤波器
系列有源电力滤波器()采用并联方式接入电网，通过外部互感器实时检 测电网中的谐波，经过运算分析逆变产生反相的补偿电流，动态滤除电网中的 谐波或实现动态无功补偿。可以独立运行，也可以通过将多台并联实现更大的 补偿容量，适合各种场合的谐波治理要求。
产品特点：
数字式补偿,能滤除2次到50次各次谐波,并且可对每次谐波进行单独设定;具备完整的保护装置和系统自诊断功能；
内置无功补偿功能；可实现与上位机通讯的功能；
具有可扩展功能。
型号命名口 口□口
- L代表立柜式，G代表壁挂式
电压等级(A代表220V, B代表380V, C代表690V
I 谐波电流补偿容(A) (60, 100, 200, 300)
3代表三相三线，4代表三相四线
有源电力滤波器北京电力自动化设备
