赋码系统操作手册
——光明乳业
1 介绍
爱创赋码系统用来完成光明乳业包装线产品追溯码的采集、关联等工作，是光明乳业实现产品溯源管理非常重要的一部分。生产工单信息是通过MES-ESC接口传送过来，赋码完成后包装关联数据是通过ESC-WMS接口传送到WMS的，本手册只介绍ESC接收到工单信息到形成包装关联的赋码部分流程操作方法。
2 赋码系统访问

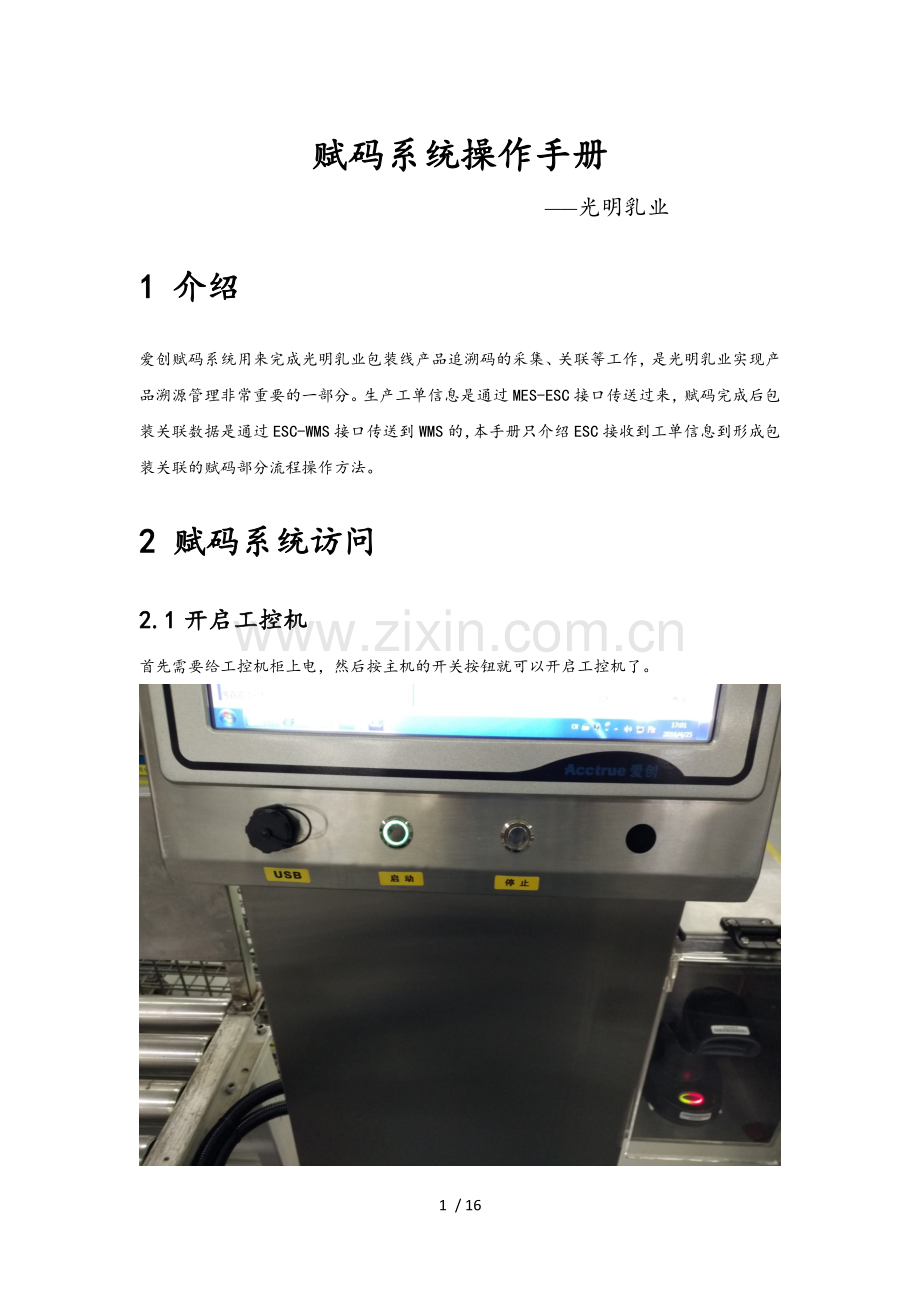

2.1 开启工控机
首先需要给工控机柜上电，然后按主机的开关按钮就可以开启工控机了。

2.2 开启爱创赋码系统
开启工控机后，用触控笔在电脑桌面双击图标打开爱创赋码系统，输入自己的账号/密码登录即可，登录界面如下：

3 基础管理
赋码系统在投入运行前，需要提前维护一些基础信息，比如：产品信息、码规则信息、包装比例等，以下是基础信息维护的具体方法：
3.1 产品管理
产品信息是从TTS同步到赋码系统，赋码端只需要查看和确认产品信息。无需创建和修改。

3.2 包装规则
每种产品对应一种或多种包装规则，生产前在系统中建立每种产品的包装规则，即有几级包装，每一包装中包括多少小包装。在生产任务中，需要指定所生产产品的对应的包装规则。生产过程中根据产品对应的包装规则，显示屏幕会指导现场包装人员进行包装作业，并控制各级包装层次的监管码关联。
包装规则数据项包括：规则名称，包装级数，裹包数量、包装比例等。光明产线包装不需要生成打印监管码，打印模板无需操作。

在创建包装规则时，需要输入规则名称，包装级数，然后在下面的数量栏里输入包装比例，级别1指的奶包，级别2指的是奶提级别3指的是外箱，级别4指的是托盘。
4 常用功能
4.1 生产任务
生产任务功能主要有两个显示界面：生产任务主界面，任务看板界面。
4.1.1 生产任务主界面
生产任务主界面显示的是当前已经审核的任务，同时在此界面可以对指定的任务做‘开启’、‘暂停’、‘结束’、‘返工’等操作。如果任务较多，可以点开查询栏根据指定的条件来查找指定的任务。

4.1.2 任务看板界面
任务看板界面也就是赋码操作进行时的界面，此界面主要由五个工位框、一个任务概要栏、任务异常处理模块组成。

A. 工位介绍
工位名：包
此工位主要显示奶包二维码扫描完成的数量；
工位名：提
此工位显示提二维码扫描的数量
工位名：提二次扫描
此工位提二维码二次扫描完成的数量。
工位名：箱
此工位主要显示箱二维码扫描完成的数量。
工位名：托
此工位显示托码扫描完成的数量
B. 任务信息栏介绍
任务信息栏在看板界面的最右边，主要是显示任务相关的概要信息，比如：任务编码、批号、产品名称、包装规格、有效期等。
C. 常用操作功能介绍
常用操作功能总共有验证、暂停、查询、替换四个。
验证功能是用来做箱托关联正确是否确认使用的；
暂停功能是在需要做其他处理时可以将任务暂停；
查询功能是做监管码查询用的，可以查询监管码的相关状态信息。
替换功能是做坏包替换时进行码替换使用。可以让新包的码替换坏包的码，取代坏包的关联关系。
打印功能在光明产线上不适用。
4.2 任务管理
任务管理界面显示了所有从MES发送过来的任务，可以选择对指定的任务做编辑、复制、删除等操作。
（备注：任务有五个个状态，审核、初始、暂停、结束、导出。只有审核初始状态的任务是可以编辑的）

4.3 监管码查询
在监管码查询页面提供了两种查询选择，监管码查询、包装关系查询
在监管码查询页面，输入需要查询的监管码，点击查询，即可在查询结果栏里看到此监管码的相关信息。

如果有特殊的查询要求的话，可以在设置里按照自己的查询需求去选择。自定义查询条件页面：

包装关系查询页面，可以根据监管码去查询，也可以根据生产任务来查询。在以下查询结果栏里，右边栏是奶包码左边栏是提码和大箱码。

5 异常处理
在包装线上赋码的过程中，经常会出现一些异常情况需要去处理，比如：产品外包装损坏、关联顺序混乱、设备工作异常等，这个时候就需要通过赋码系统里的一些功能去处理。
（注：异常处理页面的功能只限于对已经完成关联的情况，未完成箱托关联的异常处理，可以在任务开启界面处理）

6 系统管理
6.1 用户管理
用户管理页面显示了所有系统里的用户相关信息（登录名、启用状态、所属角色等），同时在此页面新增用户和编辑用户信息。

6.2 角色权限
角色权限页面用来给指定角色分配权限，同样也可以在这个页面新增和编辑角色。

资源权限子页面控制了指定角色可以浏览的功能模块，很多功能模块属于爱创内部用于软件调试使用（比如：PLC配置、设备测试、生产线管理等），也有些功能是属于软件设计时预留的功能，在光明这边不适用（比如：数据管理模块），不建议去操作。

操作权限子页面控制了指定角色可以操作的功能模块

6.3 日志管理
用户可以在此页面查看到所有用户的操作记录，包括用户的登录、任务的更新等。

6.4 密码修改
为了安全考虑，用户可以定期修改自己账号的密码。

6.5 注销
系统使用完后，可以点击注销来退出爱创赋码系统。

7 个别特殊业务场景操作方法
7.1 装箱机内坏包处理。
如果奶包出现异常不影响装箱机运作，则待装箱完成并剔除后处理。若影响装箱机运行则开安全门做替换操作，并在爱创赋码系统进行同步替换操作。

7.2 提扫描成功后异常处理
提码扫描成功后的产品在经过封箱或者贴标时出现外包装损坏时需要在电脑任务看板提工位的点击完成计数部分将此条二维码信息移除即可。也可以在查找栏用扫描枪直接扫描二维码选中确定即可移除。
7.3 提二次扫描后异常处理
提二次扫描后已经生成与箱关联的队列，一定要按照先后顺序进行装箱。提二次扫描失败或者提码状态异常时会被剔除，剔除后的产品根据工位异常信息提示进行相应处理，如果提示扫描失败，重新放入输送线补扫即可，如果显示码状态异常，拆提将奶包拿到装箱机前端 放入重新扫描即可。
7.4 外箱码扫描异常后处理
外箱码扫描失败后，系统会报警提示，人工检查外箱码外观是否正常，如果正常重新放入重新扫描即可，如果外箱码被损坏，则更换外箱重新扫描。
7.5 零托创建
批次结束后如果不满托则使用零箱功能，点击箱工位的当前数量计数，点击零箱。创建零箱后扫描托盘码即可。
