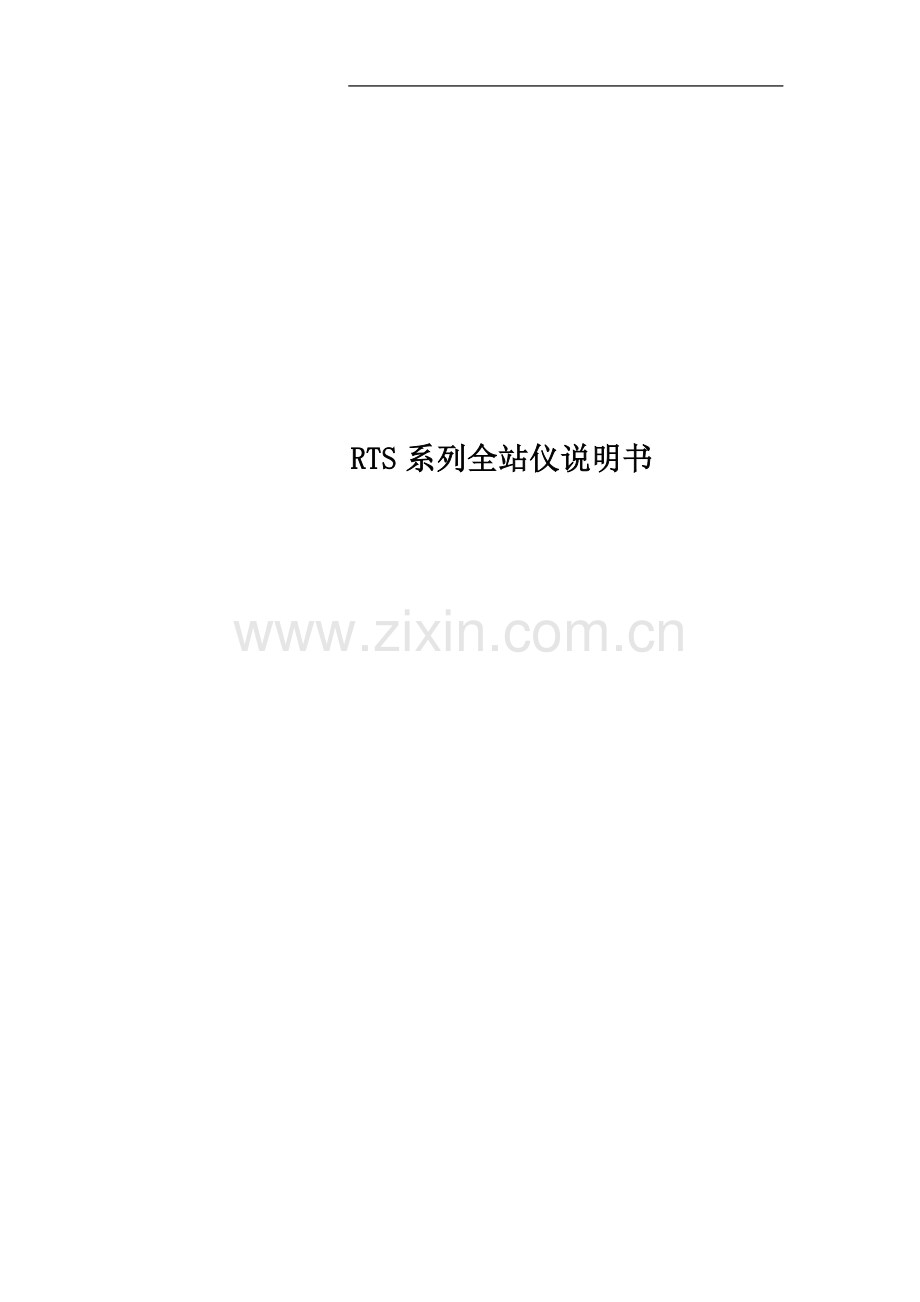

RTS系列全站仪说明书

1．仪器用途
RTS系列全站仪测角部分采用光栅增量式数字角度测量系统，测距部分采用相位式距离测量系统；使用微型计算机技术进行测量、计算、显示、存储等多项功能；可同时显示水平角、垂直角、斜距或平距、高差等测量结果，可以进行角度、坡度等多种模式的测量。
RTS系列全站仪可广泛应用于国家和城市的三、四等三角控制测量，用于铁路、公路、桥梁、水利、矿山等方面的工程测量，也可用于建筑、大型设备的安装，应用于地籍测量、地形测量和多种工程测量。

2．仪器介绍
2．1 仪器装箱
图1
装箱示意图

每次进行仪器装箱时，请参考本装箱示意图。
1．全站仪主机
2．充电器
3．电池盒
4．随机文件
5．校针、螺丝刀
6．防雨袋
7．干燥剂

2．2 仪器各部件名称

图2

提手锁紧螺旋
电池盒
竖直微动手轮
竖直止动手轮
圆水准器
基座
面板按键
显示屏
长水准器
物镜
提手

仪器中心标志
粗瞄准器
仪器号码
仪器型号
下对点器
外接电源接口
手簿通讯接口
基座锁紧钮
水平微动手轮
水平止动手轮
目镜
望远镜调焦
图3

2．3 显示屏
显示屏采用点阵图形式液晶显示（LCD），可显示4行汉字，每行10个汉字；通常前三行显示测量数据，最后一行显示随测量模式变化的按键功能。
仪器显示分测量模式与菜单模式两种。
◆ 测量模式示例：

VZ： 81°54′21″
HL：157°33′58″

置零
锁定
记录
P1
角度测量模式
天顶距： 81°54′21″
水平角：157°33′58″

VZ： 81°54′21″
HL：157°33′58″
SD： 130.216 m

测距
记录
条件
P1
距离测量模式1
天顶距： 81°54′21″
水平角：157°33′58″
斜距： 130.216 m

N： 5.838 m
E： -3.308 m
Z： 0.226 m

测距
记录
条件
P1
坐标测量模式
北向坐标： 5.838 m
东向坐标：-3.308 m
高程： 0.226 m
HL： 157°33′58″
HD： 128.919 m
VD： 18.334 m

测距
记录
条件
P1
距离测量模式2
水平角：157°33′58″
平距： 128.919 m
高差： 18.334 m

◆ 菜单模式示例：
设置 1/3
F1：最小读数
F2：自动关机
F3：角度单位
设置子菜单 （第1页 共3页）
按F1键进入“最小读数设置”
按F2键进入“自动关机设置”
按F3键进入“单位设置”

菜单 1/3
F1：设置点号
F2：数据
F3：记录口
主菜单 （第1页 共3页）
按F1键进入“设置点号”
按F2键进入“数据处理”
按F3键进入“记录口设置”

◆ 显示符号

VZ

天顶距

VH

高度角

V

坡度

HR

水平角（右转）

HL

水平角（左转）

SD

斜距

HD

平距

VD

高差

N

北向坐标

E

东向坐标

Z

高度

m

长度单位：米

Ft

长度单位：英尺

PtNr

测站点号

*

2．4 操作键
如图所示，为仪器操作面板
功能键
操作键

图4

按键
名称
功能
测量模式
菜单模式

开机键
第二功能键
仪器开机
第二功能，与F1或F4组成快捷键

坐标测量键
左移键
坐标测量模式
进入菜单模式后的左移键

角度测量键
上移键
角度测量模式
进入菜单模式后的上移键

测距键
下移键
距离测量模式
进入菜单模式后的下移键
MENU
菜单键
右移键
进入菜单模式
进入菜单模式后的右移键
ESC
退出键
返回测量模式或上一层菜单
F1-F4
功能键
对应显示屏上的相应功能
与 键组成快捷键

2．5 功能键
功能键所对应的功能显示在液晶屏的最底行；
如下图：

F1 F2 F3 F4
VZ： 81°54′21″
HL：157°33′58″

置零
锁定
设角
P1
该示例为角度测量模式
功能键对应功能为：
F1：进行水平角置零
F2：进行水平角锁定
F3：进行水平任意角度设置
F4：进入下一页功能显示

在不同界面下，各功能键解释如下：
◆ 角度测量模式
页码
功能键
显示信息
功能解释
1
F1
F2
F3
F4
置零
锁定
记录
P1
水平角置为：0°00′00″
锁定水平角
记录测量数据
显示下一页（第2页）功能信息
2
F1
F2
F3
F4
倾斜
坡度
竖角
P2
设置倾斜改正
垂直角以坡度模式显示
垂直角以竖角模式显示
显示下一页（第3页）功能信息
3
F1
F2
F3
F4
直角
左右
设角
P3
直角蜂鸣
切换水平角递增方向
设置任意水平角度
显示下一页（第1页）功能信息

◆ 距离测量模式
页码
功能键
显示信息
功能解释
1
F1
F2
F3
F4
测距
记录
条件
P1
启动距离测量
记录测量数据
棱镜常数、温度、气压设置
显示下一页（第2页）功能信息
2
F1
F2
F3
F4
偏心
放样
模式
P2
进入偏心测量模式
进入放样测量模式
测距模式选择
显示下一页（第1页）功能信息

◆ 坐标测量模式
页码
功能键
显示信息
功能解释
1
F1
F2
F3
F4
测距
记录
条件
P1
启动距离测量
记录测量数据
棱镜常数、温度、气压设置
显示下一页（第2页）功能信息
2
F1
F2
F3
F4
镜高
仪高
测站
P2
设置棱镜高
设置仪器高
设置测站点坐标
显示下一页（第3页）功能信息
3
F1
F2
F3
F4
偏心
模式

P2
进入偏心测量模式
测距模式选择

显示下一页（第1页）功能信息

在菜单模式，可根据显示界面显示的信息进行操作。

图5
弹块
电池盒

3. 电池盒使用
3．1 电池盒更换
⑴电池安装
将随机电池盒的底部突起卡入主机，按住电池盒顶部的弹块并向仪器方向推（如图6），直至电池盒卡入位置为止，然后放开弹块。

图6
⑵电池拆卸
向下按住弹块卸下电池。

VZ： 81°54′21
HL： 157°33′58″

置零
锁定
记角
P1
电池剩余容量显示
可以测量
电池容量不足
应充电或更换
⑶电池容量的确定
液晶屏的右边显示一节电池，中间黑色填充越多，则表示电池容量越足；如果黑色填充很少，已接近底部，则表示电池需要充电。电池工作时间见技术参数（P 90）。

3．2 电池盒充电
电源插头
黄绿指示灯
放电按钮
红指示灯
电池盒
充电器
图7
图8
⑴充电
将充电器插头连接220V交流电源，充电器黄绿灯亮；
将电池盒插入充电器，充电器黄绿、红灯同时亮，此时表示正在进行充电；
充电结束后，红灯灭，只有黄绿灯亮，表示充电完成。
充电时间一般为3小时左右。

⑵放电后充电

将电池盒插入充电器，两个灯都亮；
将充电器上黄色按钮按一次，红灯灭，同时黄绿灯会显出红光，表示正进行放电；
放电结束后会自动转到充电状态。
建议用户用此模式进行充电，以延长电池寿命。

4 测量准备
脚螺旋C
脚螺旋B
脚螺旋A
图12
脚螺旋C
脚螺旋B
脚螺旋A
图11
长水准器
气泡
脚螺旋C
脚螺旋B
脚螺旋A
图10
脚螺旋C
脚螺旋B
脚螺旋A
图9
4．1 仪器安放
⑴ 安放三脚架
首先将三脚架三个架腿拉伸到合适位置上，紧固锁紧装置；
⑵把仪器放在三脚架上
小心地把仪器放在三脚架上，通过拧紧三脚架上的中心螺旋使仪器与三脚架联结紧固。

4．2 仪器整平
⑴ 用圆水准器粗整平仪器
相向转动脚螺旋A、B使气泡移至垂直于A、B连线的圆水准器线上（图10）。
转动脚螺旋C，使水泡居于圆水准器中心（图11）。
⑵ 用长水准器精确整平仪器
松开水平止动手轮，转动仪器使长水准器与脚螺旋A、B连线平行；相向转动脚螺旋A、B，使水泡居于长水准器的中心（图12）；
松开水平止动手轮，转动仪器使长水准器与脚螺旋A、B连线垂直；转动脚螺旋C，使水泡居于长水准器的中心（图13）；
重复以上步骤，直至仪器转动任意角度时，水泡都能居于长水准器的中心。
标志点
对点器分划板
图13
图14

4．3 用光学对点器置中仪器
根据仪器使用者视力进行对点目镜调焦，然后松开中心螺丝并平稳移动仪器，使地面的标志点在分划板上的成像居于目镜分划板中心，然后拧紧中心螺丝；
再次精确整平仪器，重复上述步骤，直至仪器精确整平时，对点器分划板中心与地面标志点精确重合。

4. 4望远镜屈光度、焦距的 调节
⑴屈光度调节
望远镜
分划板
图15

将望远镜向着光亮均匀的背景（天空），但不要瞄向太阳，转动目镜使分划板十字丝清晰明确。
⑵焦距调节
将望远镜对准目标，转动调焦手轮，使目标的影象清晰；眼睛在目镜作上下和左右移动，检查有无视差存在，若有，则继续进行调节，直到没有视差为止。
4．5 开机
请转动望远镜
棱镜常数： -30mm
大气改正： 0ppm
FOIF RTS V3.0
按提示转动望远镜一周
VZ： 82°21′50″
HL：157°33′58″

测距
记录
条件
P1
仪器开机流程图
按 键

关机
仪器关机
仪器关机流程图
同时按 和F1键

按住 键，直到液晶显示屏显示相关信息，为“请转动望远镜，
以及棱镜常数、大气修正值和仪器软件版本号”，转动望远镜一周，仪器蜂鸣器发出一短声并进行初始化，仪器自动进入测量模式显示。
（注：仪器开机时显示的测量模式为上一次关机时仪器所显示的测量模式。）
进行下一步操作。

4．6 关机

按住 键后，再按F1键（即同时按 和F1键），仪器显示“关机”，然后放开所有按键，仪器进入关机状态。

4．7 仪器照明的开启、关闭
仪器的照明包括液晶显示屏的照明和望远镜分划板的照明。

如果在仪器照明处于关闭时，同时按 和F4键并放开，则照明开启；

如果当仪器照明开启时，同时按 和F4键并放开，则照明关闭。

4．8 数字的输入
VZ：157°33′58″
HL：327°03′51″

置零
锁定
记录
P1
按两次F4键进入功能菜单第三页
HL：157°33′58″
HL：327°03′51″

直角
左右
设角
P3
按F3键选择“设角”

仪器在使用过程中，有时需要输入数字，如输入棱镜常数、气压、温度、任意水平角度、放样点坐标等。
这里以输入一个任意水平角度（159°30′25″）为例：
在角度测量模式第三页，按F3选择“设角”，进入任意水平角度设置状态，再按F1选择“输入”，进入数字输入状态。仪器显示屏最后一行显示“123456789.0 ENT”，与功能键的对应关系为：
F1对应“1、2、3、4”
F2对应“5、6、7、8”
F3对应“9、0、.、-”
F4对应“ENT”
如果按F1键，则显示“1、2、3、4”
此时按F1键则输入“1”
或按F2键则输入“2”
或按F3键则输入“3”
或按F4键则输入“4”
数字输入后显示自动回到上一级，显示“1234567890.-ENT”

如果按F2键，则显示“5、6、7、8”
按F1选择“输入”
水平角设置
HL：
输入
————
————
确认
水平角设置
HL=

1234567890. - ENT
按F1键
水平角设置
HL=

（1）（2）（3）（4）
按F1键选择（1）
水平角设置
HL=1

1234567890. - ENT

此时按F1键则输入“5”
或按F2键则输入“6”
或按F3键则输入“7”
或按F4键则输入“8”
数字输入后显示自动回到上一级，显示“1234567890.-ENT”

如果按F3键，则显示“9、0、。、-”
此时按F1键则输入“9”
或按F2键则输入“0”
或按F3键则输入“。”
或按F4键则输入“-”
数字输入后显示自动回到上一级，显示“1234567890.-ENT”

当所有需要输入的数字都输入以后，仪器最后一行显示“1234567890.-ENT”，按F4键选择“ENT”，再按F4键选择“确认”，则仪器显示所设置的水平角度值。

水平角设置
HL=1

（5）（6）（7）（8）
按F2键
水平角设置
HL=1

1234567890. - ENT

按F1键选择（5）
水平角设置
HL=15

（9）（0）（。）（-）
按F3键
水平角设置
HL=15

1234567890. - ENT

按F1键选择（9）
水平角设置
HL=159

（9）（0）（。）（-）
按F3键
水平角设置
HL=159

1234567890. - ENT

水平角设置
HL=159.

1234567890. - ENT
按F3键选择（。）
以此类推，输入3、0、2、5，（注：分、秒之间没有分隔符“。”）
并显示：HL=159.3025

按F4键选择“ENT”
水平角设置
HL=159.3025

1234567890. - ENT

按F4键选择“确认”
水平角设置
HL=159.3025
输入
————
————
确认
VZ：157°33′58″
HL：159°30′25″

置零
锁定
设角
P1
数字键输入流程图

VZ： 82°21′50″
HL：157°33′58″

倾斜
坡度
竖角
P2
倾斜 [X开]
X： -0°1′12″

X开
XY开
关
————
按F1键开启补偿器
或按F3键关闭补偿器
按菜单键ESC返回角度测量模式
补偿器设置流程图

4．9 垂直角补偿器的开启/关闭
仪器在使用过程中，可根据实际情况进行垂直角补偿器的设置（开启或关闭）。
在角度测量模式下，使功能菜单处于第二页（显示屏右下脚显示P2），按 F1选择“倾斜”，仪器进入垂直角补偿器设置状态。
仪器显示屏第一行显示补偿器状态（X开或XY关）；第二行显示补偿的值；第三行显示功能菜单“X开”、“XY开”、“关”，分别对应功能键F1、F2、F3。
如果要打开补偿器，则：
按F1键选择“X开”，显示屏第一行显示“X开”，第二行显示补偿值，再按菜单键ESC退出既可完成；
如果要关闭补偿器，则：
按F3键选择“关”，显示屏第一行显示“XY关”，无补偿值显示，再按菜单键ESC退出既可完成。
注：本仪器的补偿器为单轴补偿器，因此F2键所对应的“XY开”暂时没有作用，
5 仪器设置
菜单 3/3
F1： 设置
按F3键选择“设置”显示设置菜单第一页
设置 1/3
F1：最小读数
F2：自动关机
F3：角度单位
按 键进入设置子菜单第二页
设置 2/3
F1：长度单位
F2：测距次数
F3：二差改正
进入设置子菜单流程图
“ ”
5．1 仪器设置项目的进入
仪器开机后处于测量模式，按“MENU”（菜单）键进入主菜单模式第三页，再按F1键选择“设置”，进入设置项目子菜单第一页；

如果要进入设置子菜单第二页，则按“▼”键进入第二页显示；
如果要返回设置子菜单第一页，则按“ ▲ ”键返回第一页显示。

5．2 角度测量最小显示设置
按F1键选择“最小读数”进入设置项目
设置 1/3
F1：最小读数
F2：自动关机
F3：角度单位
MIN.ANG. [1″]

1″
5″

ENT
最小读数设置流程图
进入设置子菜单第一页，按F1键选择“最小读数”，进入角度测量最小显示设置项目；
角度测量最小显示设置共有两个设置选项：1″和5″；
对应关系为：
F1对应1″
F2对应5″
● 如果选择1″为最小显示，则：
按F1键选择1″，显示屏右上角显示[1″]，再按F4键选择“ENT”，显示屏返回到设置子菜单并完成设置；
● 如果选择5″为最小显示，则：
按F2键选择5″，显示屏右上角显示[5″]，再按F4键选择“ENT”，显示屏返回到设置子菜单并完成设置；
5．3 仪器自动关机设置
按F2键选择“自动关机”进入设置项目
设置 1/3
F1：最小读数
F2：自动关机
F3：角度单位
AUTO POWER [ON]

ON
OFF
——
ENT
自动关机设置流程图

进入设置子菜单第一页，按F2键选择“自动关机”，进入仪器自动关机设置项目；
仪器自动关机设置共有两个设置选项：ON和OFF；
对应关系为：
F1对应ON
F2对应OFF″
● 如果选择有自动关机功能，则：
按F1键选择ON，显示屏右上角显示[ON]，再按F4键选择“ENT”，显示屏返回到设置子菜单并完成设置；
● 如果选择无自动关机功能，则：
按F2键选择OFF，显示屏右上角显示[OFF]，再按F4键选择“ENT”，显示屏返回到设置子菜单并完成设置；
注：选择有自动关机功能，仪器在10分钟内如果无任何操作，则仪器自动关机。
5．4 角度单位设置
按F3键选择“角度单位”进入设置项目
设置 1/3
F1：最小读数
F2：自动关机
F3：角度单位
ANGLE UNIT [DMS]

DMS
GON
MIL
ENT
角度单位设置流程图

进入设置子菜单第一页，按F3键选择“角度单位”，进入角度单位设置项目；
仪器角度单位设置共有三个设置选项：DMS、GON和MIL；
对应关系为：
F1对应DMS，为360°制；
F2对应GON，为400gon制；
F3对应 MIL，为密位。
● 如果选择360°制为角度单位，则：
按F1键选择DMS，显示屏右上角显示[DMS]，再按F4键选择“ENT”，显示屏返回到设置子菜单并完成设置；
● 如果选择400gon制为角度单位，则：
按F2键选择GON，显示屏右上角显示[GON]，再按F4键选择“ENT”，显示屏返回到设置子菜单并完成设置；
● 如果选择MIL制为角度单位，则：
按F3键选择MIL，显示屏右上角显示[MIL]，再按F4键选择“ENT”，显示屏返回到设置子菜单并完成设置；

5．5 长度单位设置
按F1键选择“长度单位”进入设置项目
设置 2/3
F1：长度单位
F2：测距次数
F3：二差改正
DISTANCE UNIT[ m ]

m
ft
——
ENT
长度单位设置流程图
进入设置子菜单第二页，按F1键选择“长度单位”，进入长度单位设置项目；
仪器长度单位设置共有两个设置选项：m和ft；
对应关系为：
F1对应m，以“米”为单位；
F2对应ft，以“英尺”为单位；● 如果选择“m”为长度单位，则：
按F1键选择m，显示屏右上角显示[m]，再按F4键选择“ENT”，显示屏返回到设置子菜单并完成设置；
● 如果选择“ft”为长度单位，则：
按F2键选择ft，显示屏右上角显示[ft]，再按F4键选择“ENT”，显示屏返回到设置子菜单并完成设置；
5．6 测距次数设置
按F2键选择“测距次数”进入设置项目
设置 2/3
F1：长度单位
F2：测距次数
F3：二差改正
测距次数设置
次数：005

输入
——
——
确认
测距次数设置流程图

进入设置子菜单第二页，按F2键选择“测距次数”，进入测距次数设置项目；
仪器显示上一次设置的测距次数（如005，测距次数为5次）
按F1键选择“输入”，仪器显示进入数字输入状态；
参照“4.8数字的输入”，进行数字输入，（如要设置测距次数为10次，则依次输入1、0）然后按F4键选择“ENT”；
仪器显示返回测距次数设置状态并显示已设置的测距次数值，再按F4键选择“确认”，显示屏返回到设置子菜单并完成设置；

注：测距次数的含义为距离测量模式下，按测距键仪器连续测量该次数后停止测量。如果设置测距次数为“0”，则一直不停地测距，无次数限制。

5．7 大气折光及地球曲率误差改正参数的设置
按F3键选择“二差改正”进入设置项目
设置 2/3
F1：长度单位
F2：测距次数
F3：二差改正
K SELECT [0FF]

OFF
.14
.20
ENT
误差改正设置流程图

仪器在进行距离测量时，考虑到大气折光及地球曲率所带来的误差，因此在进行较长距离的测量时需进行误差改正，并可根据实际情况选择改正参数；
进入设置子菜单第二页，按F3键选择“二差改正”，进入大气折光及地球曲率误差改正参数设置项目；
仪器二差改正设置共有三个设置选项：OFF、.14和.20；
对应关系为：
F1对应OFF，为无误差改正；
F2对应.14，误差改正值为.14；
F3对应.20，误差改正值为.20；
● 如果选择无误差改正，则：
按F1键选择OFF，显示屏右上角显示[OFF]，再按F4键选择“ENT”，显示屏返回到设置子菜单并完成设置；
● 如果选择误差改正值为.14，则：
按F2键选择.14，显示屏右上角显示[.14]，再按F4键选择“ENT”，显示屏返回到设置子菜单并完成设置；
● 如果选择误差改正值为.20，则：
按F2键选择.20，显示屏右上角
[.20]，再按F4键选择“ENT”，显示
返回到设置子菜单并完成设置；
注：当天顶距在±9°以内时，即使在大气折光和地球曲率改正功能处于工作的状态下，也得不到观测结果，并显示“W/C OVER”
5．7．1 大气折光及地球曲率改正后距离计算公式
考虑到大气折光及地球曲率所带来的测距误差，水平距离HD及垂直距离VD的计算公式如下：
HD=L{COSα-（2θ-γ）SINα}
VD=L{SINα+（θ-γ）COSα}
其中：θ=L COSα/2R -------------地球曲率改正项
γ=K L COSα/2R------------大气折光改正项
K=0.14 或0.20-------------大气折光系数
R=6372Km------------------地球曲率半径
α -----------------------天顶距
L ------------------------斜距
如果不考虑大气折光及地球曲率所带来的测距误差，则水平距离HD及垂直距离VD的计算公式如下：
HD=L COSα
VD=L SINα5．8 液晶显示屏对比度的调节
按F1进入
对比度调整窗口

CONTRAST ADJ
LEVEL：30

+ - —— ENT
F1 F2 F3 F4
按ESC键退出
对比度调节流程图
设置 3/3
F1：对比度
F2：通讯
F3：语言

进入设置菜单第二页，选择
“F1：对比度”。进入对比度设置菜单。

根据显示所示，第二行为对比度当量值，最后一行为3个调整符号，为“+”、“-”、“ENT”，分别对应下方键盘的 “F1”、“F2”、“F4”键；此时按F1或F2键使对比度当量值变化，同时液晶屏对比度会根据当量值实时进行变化，直到满意为止，再按F4键确认，仪器自动退出对比度调整显示并回到主菜单第二页,再按ESC 键可退回到测量模式。
5．9 与外接手簿或计算机通讯的设置
进入通讯子菜单流程图
设置 3/3
F1：对比度
F2：通讯
F3：语言
通讯 1/2
F1：协议
F2：波特率
F3：字长/校验
按F2键选择“通讯”通讯子菜单第一页
通讯 2/2
F1：停止位

按 键进入通讯子菜单第二页
“ ”
5．9．1 通讯设置项目的进入
进入主菜单第三页，按F1键进入设置菜单第一页显示后按两次“ ▼ ”键，进入设置菜单第三页显示；
按F2键选择“通讯”，进入通讯子菜单第一页；

如果要进入通讯子菜单第二页，则按“ ▼ ”键，进入通讯子菜单第二页显示。
通讯 1/2
F1：协议
F2：波特率
F3：字长/校验
按F1键选择“协议”进入通讯协议设置
通讯
F1：ACK/NAK
[ F2：ONE WAY ]

ENT
通讯协议设置流程图
5．9．2 通讯协议的设置
进入通讯子菜单第一页，按F1键选择“协议”，进入通讯协议设置项目；
通讯协议设置项共有两个设置选项： F1：ACK/NAK
F2：ONE WAY
● 如果选择“F1：ACK/NAK”，则：
按F1键选择“F1：ACK/NAK”，显示屏显示：[ F1：ACK/NAK ]
F2：ONE WAY
再按F4键选择“ENT”，显示屏返回到设置子菜单并完成设置；
● 如果选择“F2：ONE WAY”，则：
按F2键选择“F2：ONE WAY”，显示屏显示： F1：ACK/NAK
[ F2：ONE WAY ]
再按F4键选择“ENT”，显示屏返回到设置子菜单并完成设置；

5．9．3 波特率的设置
通讯 1/2
F1：协议
F2：波特率
F3：字长/校验
按F2键选择“波特率”进入波特率设置

进入通讯子菜单第一页，按F2键选择“波特率”，进入波特率设置项目；
波特率设置项共有六个设置选项：300、600、1200、2400、4800、9600
通过按“ ◄ ”或“ ► ”键来移动选择标记“[ ]”，从而达到选择的目的，如需选择波特率为9600，
则移动选择标记“[ ]”使显示屏显示:

通讯 1/2
F1：协议
F2：波特率
F3：字长/校验
按F1键选择“协议”进入通讯协议设置
PARITY
F1：7 EVEN
[ F2：7 ODD ]
F3: 8 NONE ENT
字长/校验设置流程图
BAUD RATE
300 600 1200
[2400] 4800 9600

ENT
波特率设置流程图
300、600、1200、
2400、4800、[9600]
再按F4键选择“ENT”，显示屏返回到设置子菜单并完成设置；

5．9．4 字长/校验的设置
进入通讯子菜单第一页，按F3键选择“字长/校验”，进入字长/校验设置项目；
字长/校验设置项共有三个设置选项： F1：7 EVEN
F2：7 ODD
F3：8 NONE
● 如果选择“F1：7 EVEN”，则：
按F1键选择“F1：7 EVEN”，显示屏显示：[ F1：7 EVEN ]
F2：7 ODD
F3：8 NONE
再按F4键选择“ENT”，显示屏返回到设置子菜单并完成设置；
● 如果选择“F2：7 ODD”，则：
按F2键选择“F2：7 ODD”，显示屏显示： F1：7 EVEN
[ F2：7 ODD ]
F3：8 NONE
再按F4键选择“ENT”，显示屏返回到设置子菜单并完成设置；
● 如果选择“F3：8 NONE”，则：

按F2键选择“F3：8 NONE”，显示屏显示：
F1：7 EVEN
F2：7 ODD
[ F3：8 NONE ]
再按F4键选择“ENT”，显示屏返回到设置子菜单并完成设置；

通讯 2/2
F1：停止位

按F1键选择“停止位”进入通讯协议设置
STOP BITS [1BIT]

1BIT
2BIT
——
ENT
停止位设置流程图
5．9．5 停止位的设置
进入通讯子菜单第二页，按F1键选择“停止位”，进入停止位设置项目；
停止位设置项共有两个设置选项：1BIT和2BIT
● 如果选择“1BIT”，则：
按F1键选择“1BIT”，显示屏右上角显示[1BIT]，再按F4键选择“ENT”，显示屏返回到设置子菜单并完成设置；
● 如果选择“2BIT”，则：
按F2键选择“2BIT”，显示屏右上角显示[2BIT]，再按F4键选择“ENT”，显示屏返回到设置子菜单并完成设置；

设置 3/3
F1：对比度
F2：通讯
F3：语言
按F3键选择“语言”进入语言设置子菜单
LANGUAGE [CHN]

ENG
CHN

ENT
语言设置流程图
5．10 仪器显示语言的设置
进入主菜单显示第三页，按F3键选择“语言”；
进入语言设置子菜单，进行语言设置；
语言设置选项共有两个设置选项：ENG 和 CHN
● 如果选择英文显示，则：
按F1键选择“ENG”，显示屏右上角显示[ENG]，再按F4键选择“ENT”，显示屏返回到设置子菜单并完成设置；
● 如果选择中文显示，则：
按F2键选择“CHN”，显示屏右上角显示[CHN]，再按F4键选择“ENT”，显示屏返回到设置子菜单并完成设置；

6 角度测量
VZ： 89°25′55″
HL：157°33′58″

置零
锁定
记录
P1
VZ： 89°25′55″
HL：157°33′58″

倾斜
坡度
竖角
P2
VZ： 89°25′55″
HL：157°33′58″

直角
左右
设角
P3
6．1 角度测量模式显示界面
仪器开机后，在测量模式下，按

键，进入角度测量模式；
如右图所示，为仪器角度测量模式显示界面；
其中：第一行为垂直角度值；
第二行为水平角度值；
最后一行为角度测量模式功能菜单；该菜单项共有三页，（按F4键来显示下一页）
VZ： 89°25′55″
HR：157°33′58″

置零
锁定
记录
P1
角度测量界面显示
6．2 水平角右角和天顶距的测量
使仪器显示进入角度测量模式，将仪器望远镜照准目标；仪器则显示天顶距（VZ）及水平角右角（HR）。

VZ： 89°25′55″
HR：157°33′58″

置零
锁定
记录
P1
按F1键选择“置零”
水平角置零
确认吗？

——
——
是
否
按F3键选择“是”
VZ： 89°25′55″
HR： 0°00′00″

置零
锁定
记录
P1
水平角置零流程图
6．3 水平角度值的置零
使仪器显示处于角度测量模式，并显示角度测量功能菜单第一页；
按F1键选择“置零”，仪器显示“水平角置零 确认吗？”；
● 如果确定需要置零，则：
按F3键选择“是”，仪器进行水平角度置零操作并返回角度测量模式，同时水平角度值显示：
“HR： 0°00′00″”
● 如果确定不需要置零，则：
按F4键选择“否”，仪器不进行水平角度置零操作并返回角度测量模式，同时水平角度值显示原有值。

VZ： 89°25′55″
HR：157°33′58″

置零
锁定
记录
P1
按F2键选择“锁定”
水平角锁定
HR：157°33′58″
确认吗？

——
——
是
否
按F3键选择“是”
VZ： 89°25′55″
HR：157°33′58″

置零
锁定
记录
P1
水平角锁定流程图
转动仪器、照准目标
6．4 水平角度值的锁定
使仪器显示处于角度测量模式，并显示角度测量功能菜单第一页；
按F2键选择“锁定”，仪器显示“水平角锁定 确认吗？”，同时显示锁定的水平角度值；
如：“HR：157°33′58″
进行仪器操作，如转动仪器，用望远镜照准目标；
● 如果确定需要锁定，则：
按F3键选择“是”，仪器进行水平角度锁定操作并返回角度测量模式，同时水平角度值显示原有值：
如：“HR：157°33′58″”
● 如果确定不需要锁定，则：
按F4键选择“否”，仪器不进行水平角度锁定操作并返回角度测量模式，同时水平角度值显示仪器转动后的水平角度值。
