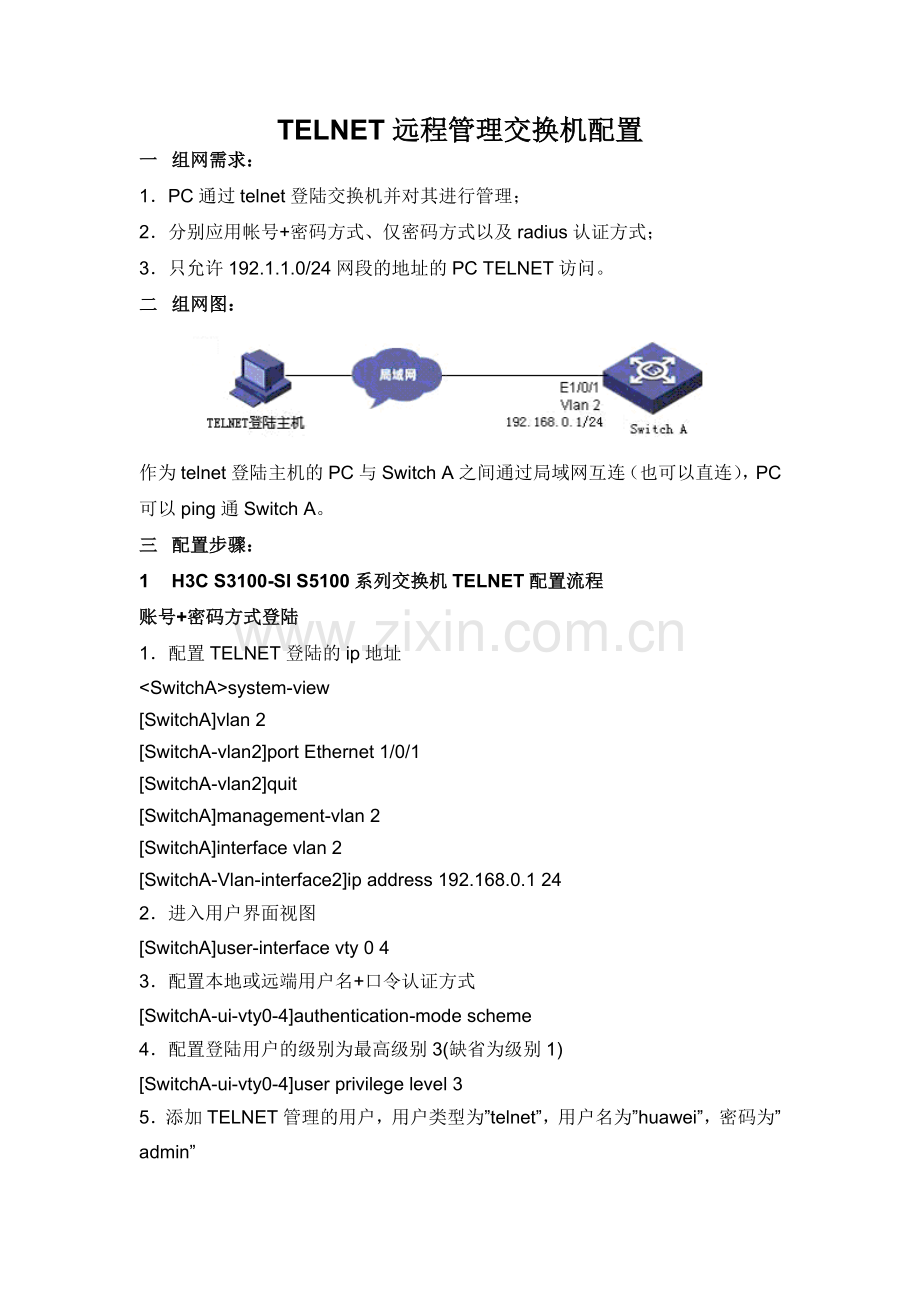

TELNET远程管理交换机配置
一 组网需求：
1．PC通过telnet登陆交换机并对其进行管理；
2．分别应用帐号+密码方式、仅密码方式以及radius认证方式；
3．只允许192.1.1.0/24网段的地址的PC TELNET访问。
二 组网图：

作为telnet登陆主机的PC与Switch A之间通过局域网互连（也可以直连），PC可以ping通Switch A。
三 配置步骤：
1 H3C S3100-SI S5100系列交换机TELNET配置流程
账号+密码方式登陆
1．配置TELNET登陆的ip地址
<SwitchA>system-view
[SwitchA]vlan 2
[SwitchA-vlan2]port Ethernet 1/0/1
[SwitchA-vlan2]quit
[SwitchA]management-vlan 2
[SwitchA]interface vlan 2
[SwitchA-Vlan-interface2]ip address 192.168.0.1 24
2．进入用户界面视图
[SwitchA]user-interface vty 0 4
3．配置本地或远端用户名+口令认证方式
[SwitchA-ui-vty0-4]authentication-mode scheme
4．配置登陆用户的级别为最高级别3(缺省为级别1)
[SwitchA-ui-vty0-4]user privilege level 3
5．添加TELNET管理的用户，用户类型为”telnet”，用户名为”huawei”，密码为” admin”
[SwitchA]local-user huawei
[SwitchA-luser-huawei]service-type telnet level 3
[SwitchA-luser-huawei]password simple admin
仅密码方式登陆
1．配置TELNET登陆的ip地址(与上面账号+密码登陆方式相同)
2．进入用户界面视图
[SwitchA]user-interface vty 0 4
3．设置认证方式为密码验证方式
[SwitchA-ui-vty0-4]authentication-mode password
4．设置登陆验证的password为明文密码”huawei”
[SwitchA-ui-vty0-4]set authentication password simple huawei
5．配置登陆用户的级别为最高级别3(缺省为级别1)
[SwitchA-ui-vty0-4]user privilege level 3
TELNET RADIUS验证方式配置
1．配置TELNET登陆的ip地址(与上面账号+密码登陆方式相同)
2．进入用户界面视图
[SwitchA]user-interface vty 0 4
3．配置远端用户名和口令认证
[SwitchA-ui-vty0-4]authentication-mode scheme
4．配置RADIUS认证方案，名为”cams”
[SwitchA]radius scheme cams
5．配置RADIUS认证服务器地址192.168.0.31
[SwitchA-radius-cams]primary authentication 192.168.0.31 1812
6．配置交换机与认证服务器的验证口令为”huawei”
[SwitchA-radius-cams]key authentication huawei
7．送往RADIUS的报文不带域名
[SwitchA-radius-cams]user-name-format without-domain
8．创建（进入）一个域，名为”huawei”
[SwitchA]domain huawei
9．在域”huawei”中引用名为”cams”的认证方案
[SwitchA-isp-huawei]radius-scheme cams
10．将域”huawei”配置为缺省域
[SwitchA]domain default enable Huawei
TELNET访问控制配置
1．配置访问控制规则只允许192.1.1.0/24网段登录
[SwitchA]acl number 2000
[SwitchA-acl-basic-2000]rule deny source any
[SwitchA-acl-basic-2000]rule permit source 192.1.1.0 0.0.0.255
2．配置只允许符合ACL2000的IP地址登录交换机
[SwitchA]user-interface vty 0 4
[SwitchA-ui-vty0-4]acl 2000 inbound
3．补充说明：
l TELNET访问控制配置是在以上三种验证方式配置完成的基础上进行的配置；
l TELNET登陆主机与交换机不是直连的情况下需要配置默认路由

Web管理的配置
四 组网需求：
PC通过IE浏览器对Switch A进行管理。
五 组网图：

作为Web登陆主机的PC与Switch A之间通过局域网互连（也可以直连），PC可以ping通Switch A。
六 配置步骤：
H3C S3100-SI-SI S5100系列交换机Web配置流程
1．确认WEB管理文件已经在交换机flash中
< SwitchA >dir
7 (*) -rw- 801220 Apr 02 2000 00:02:15 hw-http3.1.5-0042.web
2．配置Web登陆的ip地址
<SwitchA>system-view
[SwitchA]vlan 2
[SwitchA-vlan2]port Ethernet 1/0/1
[SwitchA-vlan2]quit
[SwitchA]management-vlan 2
[SwitchA]interface vlan 2
[SwitchA-Vlan-interface2]ip address 192.168.0.1 24
3．添加WEB管理的用户，用户类型为”telnet”，用户名为”huawei”，密码为”admin”
[SwitchA]local-user huawei
[SwitchA-luser-huawei]service-type telnet level 3
[SwitchA-luser-huawei]password simple admin
H3C S3600 S5600 系列交换机Web配置流程
1．确认WEB管理文件已经在交换机flash中
< SwitchA >dir
7 (*) -rw- 801220 Apr 02 2000 00:02:15 hw-http3.1.5-0042.web
2．配置Web登陆的ip地址
<SwitchA>system-view
[SwitchA]vlan 2
[SwitchA-vlan2]port Ethernet 1/0/1
[SwitchA-vlan2]quit
[SwitchA]interface vlan 2
[SwitchA-Vlan-interface2]ip address 192.168.0.1 24
3．添加WEB管理的用户，用户类型为”telnet”，用户名为”huawei”，密码为”admin”
[SwitchA]local-user huawei
[SwitchA-luser-huawei]service-type telnet level 3
[SwitchA-luser-huawei]password simple admin
4．补充说明：
l 如果想通过WEB方式管理交换机，必须首先将一个用于支持WEB管理的文件（可以从网站上下载相应的交换机软件版本时得到，其扩展名为”web”或者”zip”）载入交换机的flash中，该文件需要与交换机当前使用的软件版本相配套；
l Web登陆主机与交换机不是直连情况下需要配置默认路由；
l 登陆的时候在IE浏览器中输入http://192.168.0.1即可进入Web登陆页面。

Web管理的配置
七 组网需求：
PC通过IE浏览器对Switch A进行管理。
八 组网图：

作为Web登陆主机的PC与Switch A之间通过局域网互连（也可以直连），PC可以ping通Switch A。
九 配置步骤：
H3C S3100-SI-SI S5100系列交换机Web配置流程
1．确认WEB管理文件已经在交换机flash中
< SwitchA >dir
7 (*) -rw- 801220 Apr 02 2000 00:02:15 hw-http3.1.5-0042.web
2．配置Web登陆的ip地址
<SwitchA>system-view
[SwitchA]vlan 2
[SwitchA-vlan2]port Ethernet 1/0/1
[SwitchA-vlan2]quit
[SwitchA]management-vlan 2
[SwitchA]interface vlan 2
[SwitchA-Vlan-interface2]ip address 192.168.0.1 24
3．添加WEB管理的用户，用户类型为”telnet”，用户名为”huawei”，密码为”admin”
[SwitchA]local-user huawei
[SwitchA-luser-huawei]service-type telnet level 3
[SwitchA-luser-huawei]password simple admin
H3C S3600 S5600 系列交换机Web配置流程
1．确认WEB管理文件已经在交换机flash中
< SwitchA >dir
7 (*) -rw- 801220 Apr 02 2000 00:02:15 hw-http3.1.5-0042.web
2．配置Web登陆的ip地址
<SwitchA>system-view
[SwitchA]vlan 2
[SwitchA-vlan2]port Ethernet 1/0/1
[SwitchA-vlan2]quit
[SwitchA]interface vlan 2
[SwitchA-Vlan-interface2]ip address 192.168.0.1 24
3．添加WEB管理的用户，用户类型为”telnet”，用户名为”huawei”，密码为”admin”
[SwitchA]local-user huawei
[SwitchA-luser-huawei]service-type telnet level 3
[SwitchA-luser-huawei]password simple admin
4．补充说明：
l 如果想通过WEB方式管理交换机，必须首先将一个用于支持WEB管理的文件（可以从网站上下载相应的交换机软件版本时得到，其扩展名为”web”或者”zip”）载入交换机的flash中，该文件需要与交换机当前使用的软件版本相配套；
l Web登陆主机与交换机不是直连情况下需要配置默认路由；
l 登陆的时候在IE浏览器中输入http://192.168.0.1即可进入Web登陆页面。
