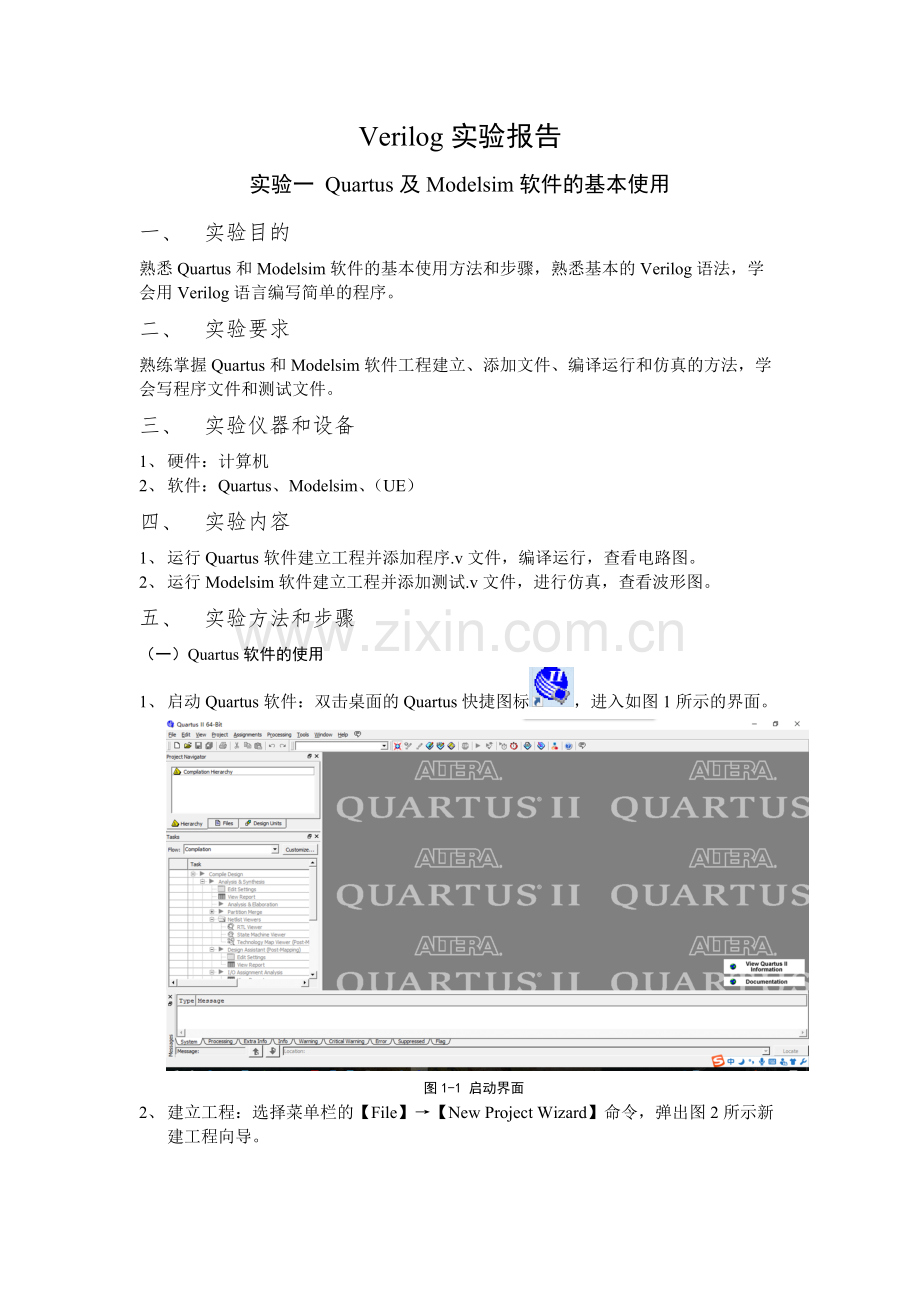

Verilog实验报告
实验一 Quartus及Modelsim软件的基本使用
一、 实验目的
熟悉Quartus和Modelsim软件的基本使用方法和步骤，熟悉基本的Verilog语法，学会用Verilog语言编写简单的程序。
二、 实验要求
熟练掌握Quartus和Modelsim软件工程建立、添加文件、编译运行和仿真的方法，学会写程序文件和测试文件。
三、 实验仪器和设备
1、 硬件：计算机
2、 软件：Quartus、Modelsim、（UE）
四、 实验内容
1、 运行Quartus软件建立工程并添加程序.v文件，编译运行，查看电路图。
2、 运行Modelsim软件建立工程并添加测试.v文件，进行仿真，查看波形图。
五、 实验方法和步骤
（一）Quartus软件的使用
1、 启动Quartus软件：双击桌面的Quartus快捷图标，进入如图1所示的界面。
图1-1 启动界面
2、 建立工程：选择菜单栏的【File】→【New Project Wizard】命令，弹出图2所示新建工程向导。
图1-2 新建工程向导
单击【Next】跳转至下一页。为方便工程管理，在新建工程之前，先新建一个文件夹，把工程保存在新建的文件下，并对工程进行命名。如图3所示。
图1-3 命名和存放
单击【Next】跳转至下一页。添加事先写好的.v文件。如图4所示。
图1-4 添加文件
（此处也可不添加，直接在建立好的工程中，选择【File】→【New】命令，新建一个Verilog HDL File,如图5所示。

图1-5 新建.v文件）
单击【Next】跳转至下一页。选择FPGA型号，如图6所示。因为本次实验不在硬件上实现，因此此步跳过。直接单击【Next】跳转至下一页。
图1-6 选择FPGA型号
直到出现【Summary】界面，单击【Finish】。如图7所示。
图1-7 结束
3、 编写程序：由按键控制led灯的亮灭。如图8。
图1-8 编写程序
4、 编译程序：在【Task】栏中找到如图所示，编译程序。如图9所示。
图1-9 编译程序
编译成功如图10所示。
图1-10 编译成功
5、 查看电路图：在【Netlist Viewers】文件夹下的【RTL Viewer】中查看程序对应电路图。如图11所示。
图1-11 电路图
（二）Modelsim软件的使用
1、启动Modelsim软件：双击桌面的Modelsim快捷图标，进入如图12所示的界面。
图1-12 启动界面
2、建立工程：选择菜单栏的【File】→【New】→【Project】命令，弹出图所示新建工程向导。如图13所示。
图1-13 新建工程
在弹出窗口中选择【Add Exiting File】,添加事先写好的测试文件和程序文件，如图14所示。

图1-14 添加文件
3、 编译运行：在空白处右键，在弹出窗口中选择【Compile】→【Compile All】,编译成功后如图15所示。
图1-15 编译成功
4、 进行仿真：选择【Library】标签，单击【work】前的【+】，在选中的测试文件中单击右键，在弹出菜单中选择【Simulate】,如图16所示。
图1-16 开始仿真
稍等后在如图17所示界面中选择【_inst】文件，右键选择【Add Wave】。
图1-17 添加波形
单击菜单栏中的图标开始绘制波形图。仿真结果如图18所示：

图1-18 仿真结果
六、 实验参考程序
1、 程序文件
module ex1(
input wire clk, //定义输入输出
input wire rst_n,

output reg led
);

always@(posedge clk) //设置时钟沿检测
if(rst_n==0) //按键按下则led熄灭
led <= 0;
else
led <= 1;

endmodule
2、 测试文件
`timescale 1ns/1ns //定义时间单位，/后面是时间精度
module tb_ex1(); //测试模块名定义tb
reg clk;
reg rst_n;

initial //初始化
begin
clk = 1;
rst_n = 0;
#200 //延时200ns
rst_n = 1; //结束复位
end

always #5 clk=~clk; //延时5ns后取反，得到clk周期

ex1 ex1_inst( //实例化（相当于函数调用）
.clk(clk), //关联程序文件和测试文件的端口
.rst_n(rst_n), //前面用.连接

.led(led)
);

endmodule

七、 实验小结
1、 做实验要养成良好的习惯，每次做实验时，都要建立一个新的文件夹存放实验所需的程序文件，为仿真时添加文件做准备，也方便以后的查找和使用。
2、 写程序前要想清楚电路实现原理，根据所学数电知识对各个元器件进行控制。
3、 写程序时注意排版美观整洁，同时注意添加注释。
4、注意程序中模块名要和文件名一致，否则程序报错，无法编译通过。

实验二 时钟分频和流水灯
八、 实验目的
学会对时钟进行分频，任意定义一段时间。同时写一个简单的流水灯程序。
九、 实验要求
能够掌握分频原理，并能进行任意时间的分频。运用分频，写一个流水灯程序，并用Modelsim软件进行仿真，查看波形图。
十、 实验仪器和设备
3、 硬件：计算机
4、 软件：Quartus、Modelsim、（UE）
十一、 实验内容
5、 编写时钟分频程序和测试程序，并进行仿真。查看波形图。
6、 编写流水灯程序和测试程序，并进行仿真。查看波形图。
十二、 实验方法和步骤
（一）时钟分频
6、 编写分频程序。
7、 编写测试程序。
8、 进行仿真，波形如图1所示。

图2-1 分频仿真结果
（一） 流水灯
1、编写分频程序。
7、 编写测试程序。
3、进行仿真，波形如图2所示。

图2-2 流水灯仿真结果
十三、 实验参考程序
（一） 时钟分频
1、程序文件
module div_clk( //模块名与文件名一致。定义端口列表，
input wire clk, //输入线型
input wire rst_n,

output reg clk_4 //输出定义为寄存器型
);

reg[3:0] cnt; //中括号定义位宽，定义中间变量cnt

always@(posedge clk)
if(rst_n==0)
cnt <= 0; //复位为0，计数器也为0
else if(cnt==3) //当计数器=3时清零（可用else if）
cnt <= 0;
else
cnt <= cnt+1; //计数器自加1

always@(posedge clk)
if(rst_n==0)
clk_4 <= 0; //复位为0.clk_4为0
else if(cnt==1)
clk_4 <= 1; //当计数器为1时，时钟跳变为1
else if(cnt==3)
clk_4 <= 0; //当计数器为3时，时钟跳变为0

endmodule
2、测试文件
`timescale 1ns/1ns
module tb_div_clk();
reg clk;
reg rst_n;
wire clk_4;

initial
begin
clk = 0;
rst_n = 0;
#100
rst_n = 1;
end

always #5 clk=~clk;

div_clk div_clk_inst(
.clk(clk),
.rst_n(rst_n),

.clk_4(clk_4)
);

endmodule
（二） 流水灯
1、 程序文件
module LSD( //模块名与文件名一致。定义端口列表，
input wire clk, //输入线型
input wire rst_n,

output reg[3:0] led
);

reg[5:0] cnt; //中括号定义位宽，定义中间变量cnt
reg clk_4;

always@(posedge clk)
if(rst_n==0)
cnt <= 0; //复位为0，计数器也为0
else if(cnt==49) //当计数器=3时清零（可用else if）
cnt <= 0;
else
cnt <= cnt+1; //计数器自加1

always@(posedge clk or negedge clk) //异步复位
if(rst_n==0)
clk_4 <= 0; //复位为0.clk_4为0
else if(cnt==24)
clk_4 <= 1; //当计数器为1时，时钟跳变为1
else if(cnt==49)
clk_4 <= 0; //当计数器为3时，时钟跳变为0
else
clk_4 = clk_4;

always@(posedge clk_4 or negedge clk_4)
if(rst_n==0)
led <= 4'b0001;
else
led <= {led[2:0],led[3]};//位拼接

endmodule
2、 测试文件
`timescale 1ns/1ns
module LSD();
reg clk;
reg rst_n;
reg cnt;
wire led;

initial
begin
clk = 0;
rst_n = 0;
#100
rst_n = 1;
end

always #5 clk=~clk;

LSD LSD_inst(
.clk(clk),
.rst_n(rst_n),
.led(led)
);

endmodule
十四、 实验小结
1、 位拼接的用法：
a=4'b1010
b=3'b101
c=4'b0101

d=5'b10001

用位拼接{}
d<={b[2:1],c[1],a[2:1]}

流水灯
4'b0001
4'b0010
4'b0100
4'b1000
相当于把低三位左移，并最高位放在最低位

用位拼接可写为：
led<={led[2:0], led[3]};
低三位 最高位
2、 仿真时，可以选择不同的进制。在想要更改的地方右键，选择【Radix】，其中【Binary】为二进制。如图3所示。

图2-3 更改进制
