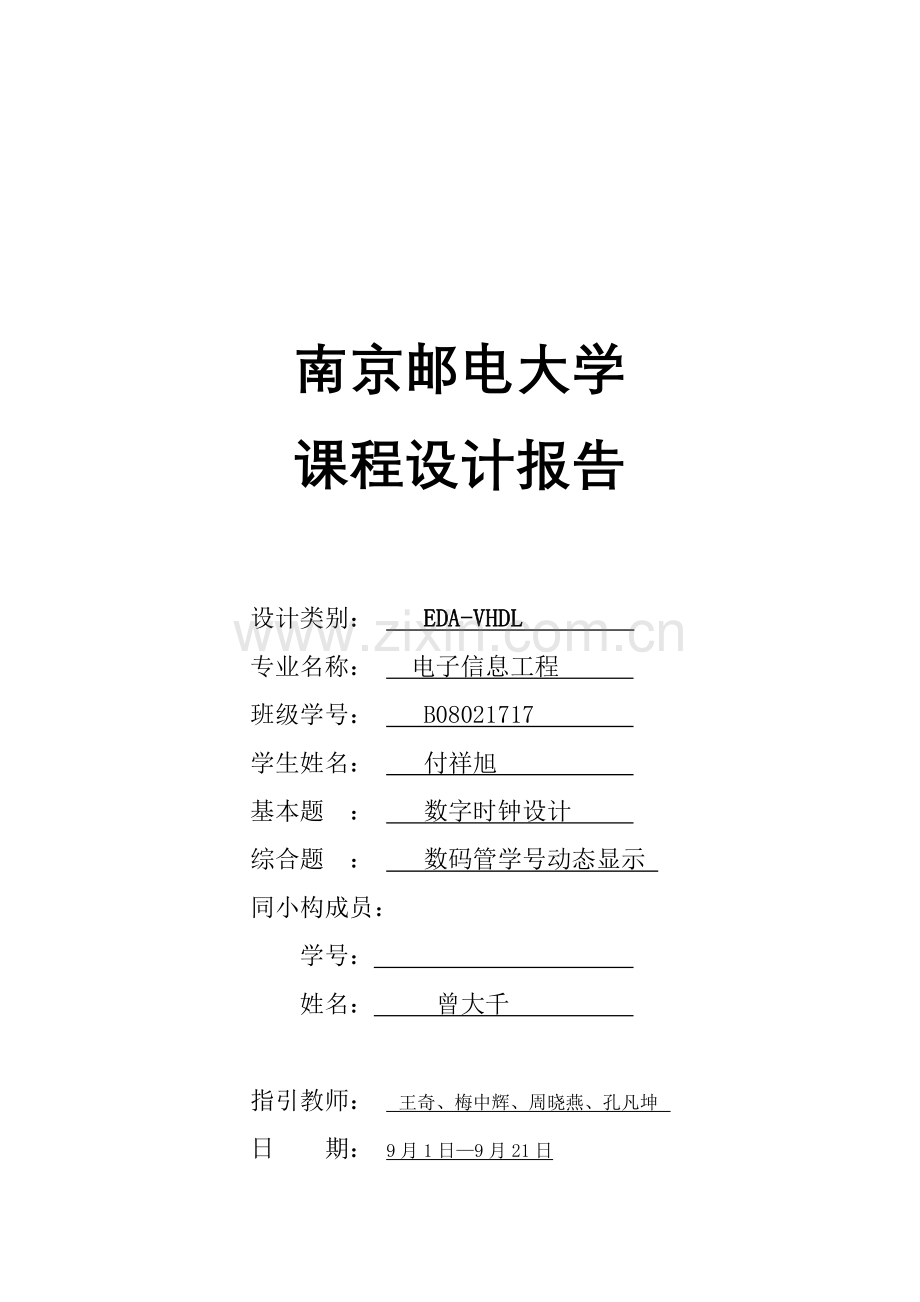

南京邮电大学课程设计报告设计类别： EDA-VHDL 专业名称： 电子信息工程 班级学号： B08021717 学生姓名： 付祥旭 基本题 ： 数字时钟设计 综合题 ： 数码管学号动态显示 同小构成员： 学号： 姓名： 曾大千 指引教师： 王奇、梅中辉、周晓燕、孔凡坤 日 期： 9月1日9月21日 第一章 软件设计简介一、各类设计环节性质、目与任务本课程设计是一门重要专业基本实践课，是当代电子技术或EDA技术等课程后续实践课程，未选前述课程规定学生具备数字电路和C语言基本。本课程设计目和任务：1.使学生全面理解如何应用该硬件描述语言进行高速集成电路设计；2.通过软件设计环节与仿真环节使学生熟悉Quartus II设计与仿真环境；3. 通过对基本题、综合题设计实践，使学生掌握硬件系统设计办法（自底向上或自顶向下），熟悉VHDL语言三种设计风格，熟悉其芯片硬件实现过程。 二、实验内容软件设计课题共分基本课题、综合课题两档。基本课题2题，12个学时完毕；综合课题共4题，20个学时完毕。四、考核办法学生软件设计成绩考核来源于如下方面：考勤及工作态度（占10）软件设计报告（占40）验收状况（占50）五、重要设备微型计算EDAVHDL开发软件（QUARTUS2）ALtera CPLD硬件实验开发系统第二章 软件开发平台简介1 Quartus II简介Quartus II 提供了完整多平台设计环境，能满足各种特定设计需要，也是单芯片可编程系统（SOPC）设计综合性环境和SOPC开发基本设计工具。Quartus II 设计工具完全支持VHDL、Verilog设计流程，其内部嵌有VHDL、Verilog逻辑综合器。Quartus II 具备仿真功能，同步也支持第三方仿真工具，如Modelsim。Quartus II 涉及模块化编译器。编译器涉及功能模块有分析/综合器（Analysis & Synthesis）、适配器(Fitter)、装配器(Assembler)、时序分析器(Timing Analyzer)、设计辅助模块(Design Assistant)、EDA网表文献生成器(EDA Netlist Writer)、编辑数据接口(Compiler Database Interface)等。可以通过选取Sart Compilation 来运营所有编译器模块，亦可以通过选取Start 单独运营各个模块。还可以通过选取Compiler Tool(Tools 菜单)，在Compiler Tool 窗口中运营该模块来启动编译器模块。在Compiler Tool 窗口中，可以打开该模块设立文献或报告文献，或打开其她有关窗口。2 Quartus II设计基本流程 使用 New Project Wizard （File 菜单）建立新工程并指定目的器件或器件系列。 使用 Text Editor （文本编辑器）建立 Verilog HDL、VHDL 或 Altera硬件描述语言 (AHDL) 设计。 也可以使用 Block Editor （原理图编辑器）建立流程图或原理图。流程图中可以包括代表其他设计文献符号。 还可以使用 MegaWizard Plug-In Manager 生成宏功能模块和IP内核自定义变量，在设计中将它们实例化。（可选）使用 Assignment Editor、Settings 对话框（Assignments 菜单）、Floorplan Editor / LogicLock 功能指定初始设计约束条件。（可选）使用 SOPC Builder 或 DSP Builder 建立系统级设计。 （可选）使用 Software Builder 为 Excalibur 器件解决器或 Nios 嵌入式解决器建立软件和编程文献。 使用 Analysis & Synthesis 对设计进行综合。（可选）使用仿真器对设计执行功能仿真。 使用 Fitter 对设计执行布局布线。 在对源代码进行少量更改之后，还可以使用增量布局布线。 使用 Timing Analyzer 对设计进行时序分析。 使用仿真器对设计进行时序仿真。第三章 软件设计内容.数字时钟设计设计题目及其规定规定学生设计一种时钟,并输出到数码管显示时，分，秒。2设计原理注：本实验设计采用是自已购买开发板，时钟为25MHZ，3选8数码管位选，以及共阴型数码。电路重要分为分频电路，选取电路，计数电路各译码扫描电路。分频电路:对开板上晶振产生25MHZ调频进行12.5MHZ分频产生1HZ时钟信号.选取电路:对分频电路产生1HZ时钟信号,和秒计数器和分计数产生进位信号进行选取,分别用于校分校时.计数电路:60计数器和24计数器,分别对秒分和时进行计数.60计数器每计满60个数则产生一种进位信号,用于作为分钟计数器和小时计数器时钟.译码扫描电路:对于输出秒分时数据时行译,以相应8段数码管段选cout18,以及位选Key13.下面是电路设计原理图：24计数器译码与扫描电路ckkS21选取S11分频电路选取60计数器60计数器Cout18Key1-3图1：设计原理图3、分频电路由于分频系数过大，仿真不具备可操作性，故把先把分频系数改小后进行仿真。31逻辑仿真对输入CLK1进行分频，得到CLK2。这是把分频系数改小后仿真图，不代表实际电路。2时序仿真除有一定期间延迟外，与逻辑仿真基本一致。4选取电路对分频电路产生1HZ时钟信号,和秒计数器和分计数产生进位信号进行选取,分别用于校分校时.41逻辑仿真EN1=0 CLK=CLK1；EN1=1 CLK=CLK2；满足实验规定。42时序仿真有一定期间延迟外，与逻辑仿真基本一致。5、六十进制计数器51逻辑仿真计数到3B（16进制）=60（10进制）后产生一种进位脉冲，满足实验规定。52功能仿真有一定期间延迟外，与逻辑仿真基本一致。6、二十四进制计数器61逻辑仿真计数到17（16进制）=23（10进制）重新从0计数，满足实验规定。62时序仿真有一定期间延迟外，与逻辑仿真基本一致。7 译码扫描电路因译码扫描电路正误码仿真不具备可观测性，故不在此仿真。8 整体电路仿真81逻辑仿真从图可以看出S1控制校分电路，S2控制校时电路。当S1S2=00时，按正常进行计时。82时序仿真有一定期间延迟外，与逻辑仿真基本一致。9总结：本题超额完毕题目规定，增长了校时校分电路，成为一种真正意义上时钟。32数码管学号动态显示设计题目及其规定规定学生设计一种时钟,并输出到数码管显示时，分，秒。2设计原理注：本实验设计采用是自已购买开发板，时钟为25MHZ，3选8数码管位选，以及共阴型数码。电路重要分为分频电路，选取电路，计数电路各译码扫描电路。分频电路:对开板上晶振产生25MHZ时钟进行分频产生1HZ、2HZ、3HZ、4HZ时钟信号.选取电路:对分频电路产生1HZ、2HZ、3HZ、4HZ时钟信号,由选取开关进行选取电路时钟频率，以控制学号移动快慢。循环电路路：用于控制学号循环左移（08021717）；扫描译码电路：译码扫描电路:对于输出学号数据时行译,以相应8段数码管段选cout18,以及位选Key13.下面是对设计原理图分频电路选取电路循环电路译码扫描电路clkS1,s22Cout18Key133 分频电路： 由于分频系数过大，仿真不具备可操作性，故把先把分频系数改小后进行仿真。31逻辑仿真从图中可以看出输入一种高频时钟信号CLK1，产生四个不同低频信号CLK2，CLK3，CLK4，CLK5；满足实验规定。2时序仿真从图中可以看出输入一种高频时钟信号CLK1，产生四个不同低频信号CLK2，CLK3，CLK4，CLK5；满足实验规定。没有浮现毛刺。4选取电路对分频电路产生1HZ、2HZ、3HZ、4HZ时钟信号,由选取开关进行选取电路时钟频率，以控制学号移动快慢。41逻辑仿真从图中可以看出S1S0=00CK=CLK1S1S0=01CK=CLK2S1S0=10CK=CLK3S1S0=11CK=CLK4满足实验规定。42时序仿真从图中可以看出S1S0=00CK=CLK1S1S0=01CK=CLK2S1S0=10CK=CLK3S1S0=11CK=CLK4没浮现毛刺，满足实验规定。5 循环电路用于控制学号循环左移（08021717）51逻辑仿真从图中可以看出每当CLK上升沿来暂时，学号移动一位，并且循环移动。满足实验规定。52时序仿真除有一定延时外与逻辑仿真基本一致 。6译码扫描电路因译码扫描电路正误码仿真不具备可观测性，故不在此仿真。7整体电路仿真71逻辑仿真从图中可以看出学号循环移位，并且可以用S11，S10来控制循环快慢。逻辑仿真基本一致 。7、总结：完全满足实验规定，但在编码时因做了三个并列较大分频，导致资源占用过大。应当进行多次串联分频，可以大大减少占用资源，代码有待优化。8调试过程与问题编程和仿真基本上都没有什么问题，但是在烧录到芯片内时却浮现了某些问题，在些仅举一种故意义例子。显示不稳定：是由于在对数码管加上25MHZ频率进行数码管进行扫描时，由于过快，因此导致不稳定，普通加在扫描电路上频率为几十到几百KHZ。9 体会与建议体会：本次为期三周软件设计，共完毕了一种基本题和一种综合题。但是由于我对基本题扩展了功能（校时校分，因此比综合题更显得复杂）。增强了自己VHDL编程能力，对VHDL自顶向下硬件设计思想有了更进一步理解。由于自己此前学过VHDL，对VHDL有一定理解，并且也做过一种相对比较大项目，也是采用VHDL编程，因此本次课题都不大难。在完毕课题期间，我以为对课题理解是重中之中，只对对系统功能有比较进一步了理解，才干保证设计合理性和对的性。然后就是自顶向下思想，如何将一种大型系统分为几种模块，然后再把各模块组合起来，如果能详细地分析出各个模块之间逻辑关系，一种复杂项目也就显得很简朴了。各个模块都是比较基本，只需要理解VHDL语言法则，就可以很轻松完毕。我以为调试是系统设计过程中最难，也是最痛苦。这需要设计者足够细心，和有足够耐心。由于不细心就会浮现很大错误，并且很难找到。查错能力很重要，这和一种人编程有经验关于，因此要想不久找出错误，减少这个过程痛苦，只能更多地训练。建议：本次软件设计时间安排比较灵活，均由同窗自已把握，但这样也使得时间比较零散，很难集中精力。因此我建议应当集中安排软件设计时间。此外应当出某些更有挑战性题供选取。附录一、数字时钟设计library ieee；-顶层文献use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;use ieee.std_logic_arith.all;entity d_clock is port(s1,s2:in std_logic;-校时校分控制开关 ck:in std_logic;-输入25MHZ时钟 css:out std_logic;-数码管和点阵现个区选取，CSS=0选取数码管 key:out std_logic_vector(2 downto 0);-位选 data_out:out std_logic_vector(7 downto 0);-段选end entity d_clock;architecture behave of d_clock iscomponent df 分频模块 port(clk1:in std_logic; clk2:buffer std_logic);end component;component c_24-24位计数器 port(clk:in std_logic; cout:out std_logic_vector(4 downto 0) ); end component component c_60-60位计数器 port(clk:in std_logic; cc:out std_logic; cout:out std_logic_vector(5 downto 0); end component; component select2选取频率，即用来校时校分 port(clk1,clk2:in std_logic; en1:in std_logic; clk:out std_logic); end component; component show24对023进行译码，相应数码管8段 port( tim_data:in std_logic_vector(4 downto 0); cout1,cout2:out std_logic_vector(7 downto 0); end component; component show60对059进行译码，相应数码管8段 port( tim_data:in std_logic_vector(5 downto 0); cout1,cout2:out std_logic_vector(7 downto 0); end component; component SAOMIAO动态扫描电路port( clk:in std_logic; cs:out std_logic;da1,da2,da3,da4,da5,da6:in std_logic_vector(7 downto 0);k:out std_logic_vector(2 downto 0);da:out std_logic_vector(7 downto 0);end component; signal cp,cp1,cp2,ck1,ck2:std_logic; signal c1,c2:std_logic_vector(5 downto 0); signal c3:std_logic_vector(4 downto 0); signal ten_h,d_h,ten_m,d_m,ten_s,d_s:std_logic_vector(7 downto 0); begin u1:df port map(clk1=ck，clk2=cp); u2:c_60 port map(clk=cp,cc=ck1,cout=c1); u3:select2 port map(clk1=ck1,clk2=cp,en1=s1,clk=cp1); u4:c_60 port map(clk=cp1,cc=ck2,cout=c2); u5:select2 port map(clk1=ck2,clk2=cp,en1=s2，clk=cp2); u6:c_24 port map(clk=cp2,cout=c3); u7：show60 port map(tim_data=c1,cout1=ten_s,cout2=d_s); u8:show60 port map(tim_data=c2,cout1=ten_m,cout2=d_m); u9:show24 port map(tim_data=c3,cout1=ten_h,cout2=d_h); u10:SAOMIAO port map(cs=css,clk=ck,da1=ten_h,da2=d_h,da3=ten_m,da4=d_m,da5=ten_s,da6=d_s,k=key,da=data_out); end architecture behave； library ieee;-分频电路use ieee.std_logic_1164.all;use ieee.std_logic_arith.all;use ieee.std_logic_unsigned.all;entity df is port(clk1:in std_logic;-输入25MHZ clk2:buffer std_logic);-输出1HZend entity df;architecture behave of df issignal g:std_logic_vector(4 downto 0);begin process(clk1) begin if clk1event and clk1=1then if(g=0)then g=0; clk2=not clk2; else g=g+1; end if; end if; end process; end architecture behave;library ieee;-24位计数器use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;use ieee.std_logic_arith.all;entity c_24 is port(clk:in std_logic;-输入时钟，来1HZ校时，或者来自分钟进位 cout:out std_logic_vector(4 downto 0)输出小时数据 );end entity c_24;architecture behave of c_24 issignal g:std_logic_vector(4 downto 0);begin process(clk) begin if(clkevent and clk=1)then if g=10111then g=00000; else g=00001+g; end if ; end if; cout=g;end process;end architecture behave;library ieee;-60计数器use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;use ieee.std_logic_arith.all;entity c_60 is port(clk:in std_logic；-输入时钟，来自1HZ校分或者是秒计数时钟，或者来自秋进位cc:out std_logic;-秒和分计数到60产生一种进位cout:out std_logic_vector(5 downto 0);-输出秒或分钟数据end entity c_60;architecture behave of c_60 issignal g:std_logic_vector(5 downto 0);begin process(clk,g) begin if clkevent and clk=1 then if g=111011 then g=000000; cc=1; else g=g+000001; cc=0; end if; end if; cout=g; end process; end architecture behave; library ieee;-选取是频率，即选取与否校时校分use ieee.std_logic_1164.all;use ieee.std_logic_arith.all;use ieee.std_logic_unsigned.all;entity select2 is port(clk1,clk2:in std_logic;-两个供选取频率 en1:in std_logic;-控制开关 clk:out std_logic);-输出被选中频率end entity select2;architecture behave of select2 isbegin process(clk1,clk2,en1) begin if en1=0 then clk=clk1; else clktcout1=00000011;tcout2tcout1=00000011;tcout2tcout1=00000011;tcout2tcout1=00000011;tcout2tcout1=00000011;tcout2tcout1=00000011;tcout2tcout1=00000011;tcout2tcout1=00000011;tcout2tcout1=00000011;tcout2tcout1=00000011;tcout2tcout1=10011111;tcout2tcout1=10011111;tcout2tcout1=10011111;tcout2tcout1=10011111;tcout2tcout1=10011111;tcout2tcout1=10011111;tcout2tcout1=10011111;tcout2tcout1=10011111;tcout2tcout1=10011111;tcout2tcout1=10011111;tcout2tcout1=00100101;tcout2tcout1=00100101;tcout2tcout1=00100101;tcout2tcout1=00100101;tcout2tcout1=11111111;tcout2=11111111; end case; end process; cout1=not tcout1; cout2tcout1=00000011;tcout2tcout1=00000011;tcout2tcout1=00000011;tcout2tcout1=00000011;tcout2tcout1=00000011;tcout2tcout1=00000011;tcout2tcout1=00000011;tcout2tcout1=00000011;tcout2tcout1=00000011;tcout2tcout1=00000011;tcout2tcout1=10011111;tcout2tcout1=10011111;tcout2tcout1=10011111;tcout2tcout1=10011111;tcout2tcout1=10011111;tcout2tcout1=10011111;tcout2tcout1=10011111;tcout2tcout1=10011111;tcout2tcout1=10011111;tcout2tcout1=10011111;tcout2tcout1=00100101;tcout2tcout1=00100101;tcout2tcout1=00100101;tcout2tcout1=00100101;tcout2tcout1=00100101;tcout2tcout1=00100101;tcout2tcout1=00100101;tcout2tcout1=00100101;tcout2tcout1=00100101;tcout2tcout1=00100101;tcout2tcout1=00001101;tcout2tcout1=00001101;tcout2tcout1=00001101;tcout2tcout1=00001101;tcout2tcout1=00001101;tcout2tcout1=00001101;tcout2tcout1=00001101;tcout2tcout1=00001101;tcout2tcout1=00001101;tcout2tcout1=00001101;tcout2tcout1=10011001;tcout2tcout1=10011001;tcout2tcout1=10011001;tcout2tcout1=10011001;tcout2tcout1=10011001;tcout2tcout1=10011001;tcout2tcout1=10011001;tcout2tcout1=10011001;tcout2tcout1=10011001;tcout2=000000
