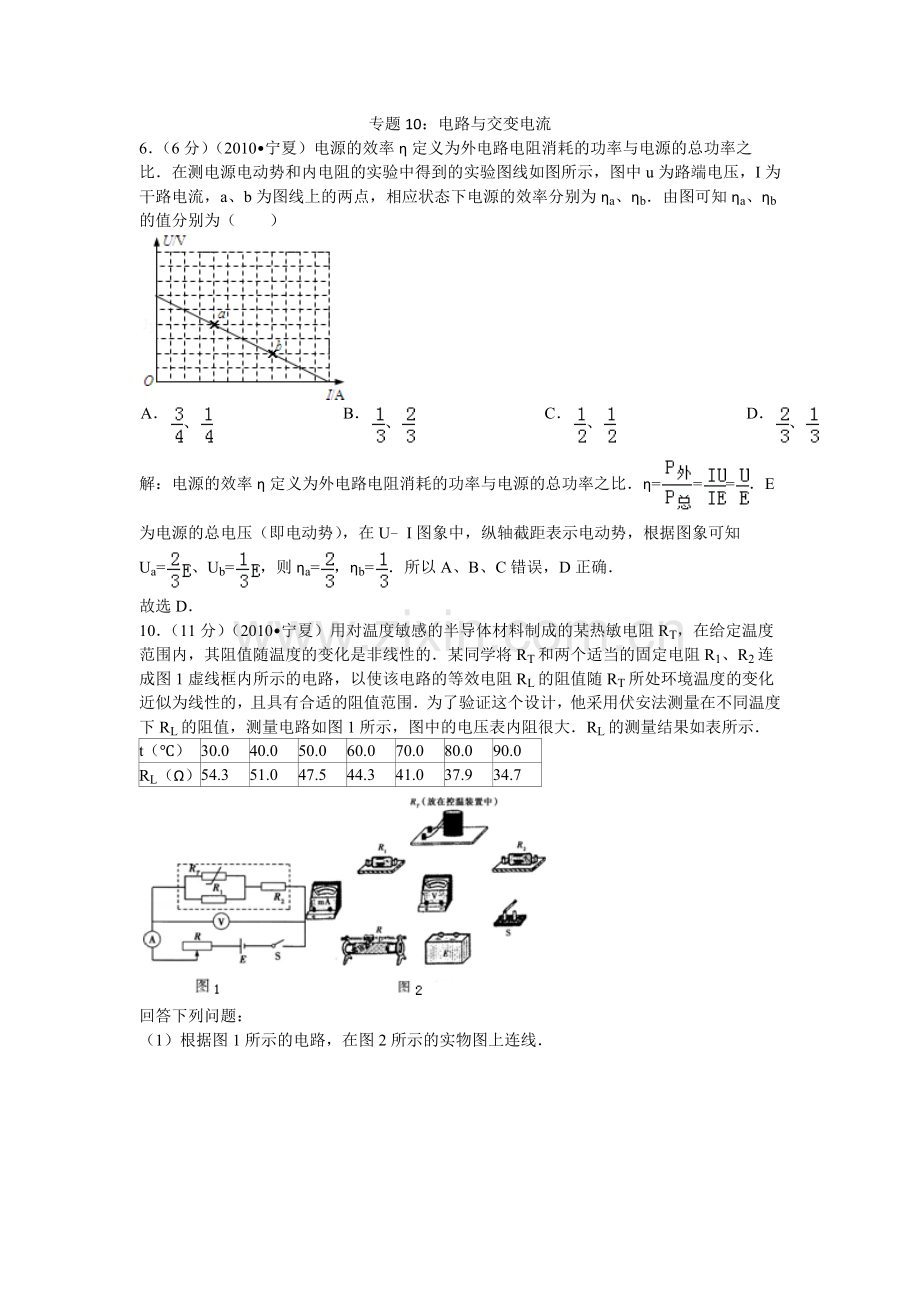

专题10:电路与变变电流.doc_第1页
第1页 / 共17页

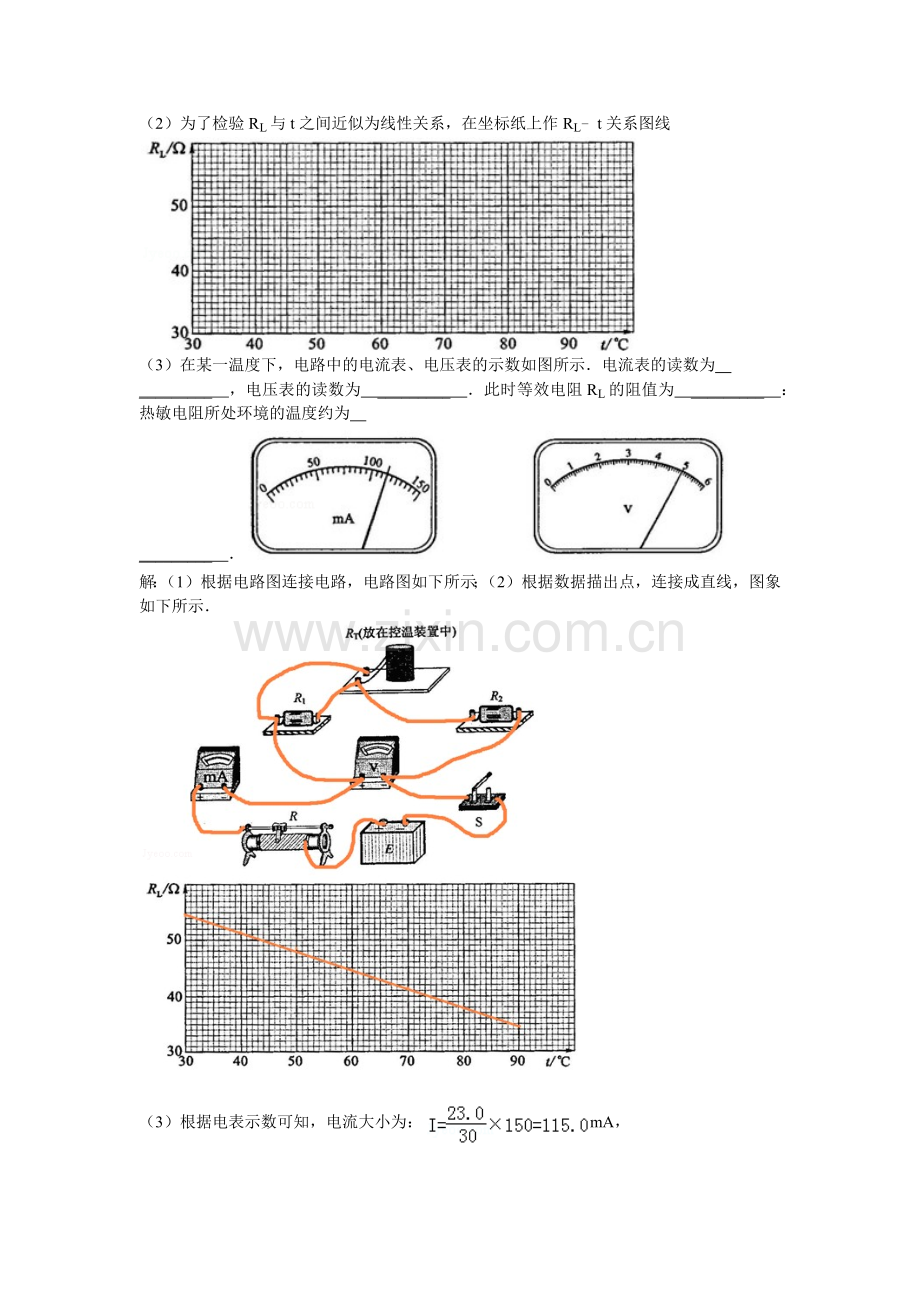

专题10:电路与变变电流.doc_第2页
第2页 / 共17页
点击查看更多>>
资源描述
专题10:电路与交变电流 6.(6分)(2010•宁夏)电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比.在测电源电动势和内电阻的实验中得到的实验图线如图所示,图中u为路端电压,I为干路电流,a、b为图线上的两点,相应状态下电源的效率分别为ηa、ηb.由图可知ηa、ηb的值分别为(  )   A. 、 B. 、 C. 、 D. 、 解:电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比.η===.E为电源的总电压(即电动势),在U﹣I图象中,纵轴截距表示电动势,根据图象可知Ua=、Ub=,则ηa=,ηb=.所以A、B、C错误,D正确. 故选D. 10.(11分)(2010•宁夏)用对温度敏感的半导体材料制成的某热敏电阻RT,在给定温度范围内,其阻值随温度的变化是非线性的.某同学将RT和两个适当的固定电阻R1、R2连成图1虚线框内所示的电路,以使该电路的等效电阻RL的阻值随RT所处环境温度的变化近似为线性的,且具有合适的阻值范围.为了验证这个设计,他采用伏安法测量在不同温度下RL的阻值,测量电路如图1所示,图中的电压表内阻很大.RL的测量结果如表所示. t(℃) 30.0 40.0 50.0 60.0 70.0 80.0 90.0 RL(Ω) 54.3 51.0 47.5 44.3 41.0 37.9 34.7 回答下列问题: (1)根据图1所示的电路,在图2所示的实物图上连线. (2)为了检验RL与t之间近似为线性关系,在坐标纸上作RL﹣t关系图线 (3)在某一温度下,电路中的电流表、电压表的示数如图所示.电流表的读数为 _________ ,电压表的读数为 _________ .此时等效电阻RL的阻值为 _________ :热敏电阻所处环境的温度约为 _________ . 解:(1)根据电路图连接电路,电路图如下所示;(2)根据数据描出点,连接成直线,图象如下所示. (3)根据电表示数可知,电流大小为:mA, 电压大小为:V 由部分电路欧姆定律得:,对照图找出相应的温度为64.0℃. 故答案为:115.0mA,5.00V,43.5Ω,64.0℃. 23.(12分) 一电流表的量程标定不准确,某同学利用图1所示电路测量该电流表的实际量程。所用器材有: 量程不准的电流表,内阻r1=10.0,量程标称为5.0; 标准电流表A2,内阻r2=45,量程为1.0; 标准电阻R,阻值10; 滑动变阻器R,总电阻约为3000; 电源E,电动势为3.0V, 内阻不计; 保护电阻R2;开关S;导线。 回答下列问题: (1)在答题卡上(图2所示)的实物图上画出连线。 (2)开关S闭合前,滑动变阻器的滑动端c应滑动至 端。 (3)开关S闭合后,调节滑动变阻器的滑动端,使电流表A1满偏;若此时电流表A2的读数为I2,则A1的量程Im= 。 (4)若测量时,A1未调到满偏,两电流表的示数如图3所示,从图中读出A1的示数I1= ,A2的示数I2= ;由读出的数据计算得Im= 。(保留3位有效数字) (5)写一条提高测量准确度的建议: 。 23.(16分) ⑴连线如图 ⑵阻值最大 30 60 20 10 0 v/m·s-2 t/s ⑶ ⑷6.05mA 22.(8分)(注意:在试题卷上作答案无效) 如图所示的电路中,1、2、3、4、5、6为连接点的标号。在开关闭合后,发现小灯泡不亮。现用多用电表检查电路故障,需要检测的有:电源、开关、小灯泡、3根导线以及电路中的各点连接。 (1)为了检测小灯泡以及3根导线,在连接点1、2已接好的情况下,应当选用多用电表的 挡。在连接点1、2同时断开的情况下,应当选用多用电表的 挡。 (2)在开关闭合情况下,若测得5、6两点间的电压接近电源的电动势,则表明___ 可能有故障 (3)将小灯泡拆离电路,写出用多用表检测该小灯泡是否有故障的具体步骤。 答案(1)电压;欧姆 (2)开关或连接点5、6 (3)①调到欧姆档 ②将红、黑表笔相接,检查欧姆档能否正常工作 ③测量小灯泡的电阻,如电阻无穷大,表明小灯泡有故障. 24.(15分)(注意:在试题卷上作答无效) 材料的电阻率ρ随温度变化的规律为ρ=ρ0(1+at),其中α称为电阻温度系数,ρ0是 材料在t=0 ℃时的电阻率.在一定的温度范围内α是与温度无关的常数。金属的电阻一般随温度的增加而增加,具有正温度系数;而某些非金属如碳等则相反,具有负温数系数.利用具有正负温度系数的两种材料的互补特性,可制成阻值在一定温度范围内不随温度变化的电阻.已知:在0 ℃时,铜的电阻率为1.7×10 –8 Ω•m,碳的电阻率为3.5×10 -5Ω•m,附近,在0 ℃时,.铜的电阻温度系数为3.9×10 –3 ℃-1,碳的电阻温度系数为-5.0×10-4℃-1.将横截面积相同的碳棒与铜棒串接成长1.0 m的导体,要求其电阻在0 ℃附近不随温度变化,求所需碳棒的长度(忽略碳棒和铜棒的尺寸随温度的变化). 答案0.0038m 【解析】设碳棒的长度为X,则铜棒的电阻为,碳棒的电阻,要使得在00c附近总电阻不随温度变化,则有,则有式中t的系数必须为零,即有x≈0.0038m. Ⅱ.(12分)一直流电压表,量程为1 V,内阻为1 000Ω,现将一阻值为5000~7000Ω之间的固定电阻R1与此电压表串联,以扩大电压表的量程.为求得扩大后量程的准确值,再给定一直流电源(电动势E为6~7 V,内阻可忽略不计),一阻值R2=2000Ω的固定电阻,两个单刀开关S1、S2及若干线. (1)为达到上述目的,将答题卡上对应的图连成一个完整的实验电路图. (2)连线完成以后,当S1与S2均闭合时,电压表的示数为0.90 V;当S1闭合,S2断开时,电压表的示数为0.70 V,由此可以计算出改装后电压表的量程为 V,电源电动势为 V. II.答案:7,6.3(1)将待测电压表与标准电阻串联后与电源连接即可。设电源电动势为E,则由闭合电路欧姆定律,当两开关都闭合时,R2被短路,有:U1=E当S1闭合,S2断开时,E=U2+(R1+R2);解两式得:R1=6000Ω ,E=6.3V;根据串联分压原理,可得电压表量程为7V。 (2)现要测量某一电压表的内阻。给定的器材有:待测电压表(量程2V,内阻约为4kΩ);电流表(量程1.2mA,内阻约500Ω);直流电源E(电动势约2.4V,内阻不计);固定电阻3个:R1=4000Ω,R2=10000Ω,R3=15000Ω;电键S及导线若干 要求测量时两电表指针偏转均超过其量程的一半。 i.试从3个固定电阻中选用1个,与其它器材一起组成测量 电路,并在虚线框内画出测量电路的原理图。(要求电路中 各器材用题中给定的符号标出。) ii.电路接通后,若电压表读数为U,电流表读数为I,则电压表内阻RV=______________。 2)i.电路如图 ii.  郝双制作 mA V R1 S E A (2)测量电源B的电动势E及内电阻r(E约为4.5V,r约为1.5Ω)。 V 器材:量程3V的理想电压表 ,量程0.5A的电流表 (具有一定的内阻),固定电阻R=4Ω,滑动变阻器,电键K,导线若干。 ①画出实验电路原理图。图中各元件需用题目中给出的符号或字母标出。 A V K B R R' ②实验中,当电流表读数为时,电压表的读数为;当电流表读数为时,电压表的读数为。则可以求出E= ,r= 。 (2)①实验电路原理图如图。 ②, (2)实验室内有一电压表〇mV ,量程为150mV,内阻约为 E K A mV R′ 150Ω。现要将其改装成量程为10mA的电流表,并进行校准。为此,实验室提供如下器材:干电池E(电动势为1.5V),电阻箱R,滑线变阻器R′,电流表〇A (有1.5mA,15mA与150mA三个量程)及开关K。 (a)对电表改装时必须知道电压表的内阻。可用图示的电路 测量电压表的内阻。在既不损坏仪器又能使精确度尽可能高的 条件下,电路中电流表〇A 应选用的量程是 。若合上K,调节滑线变阻器后测得电压表的读数为150V,电流表〇A 的读数为1.05mA,则电压表的内阻RmV为 。(取三位有效数字) (b)在对改装成的电流表进行校准时,把〇A 作为标准 电流表,画出对改装成的电流表进行校准的电路原理 图(滑线变阻器作限流使用),图中各元件要用题中给 出符号或字母标注。图中电阻箱的取值是 (取 三位有效数字),电流表〇A 应选用的量程是 。 ⑵(a)1.5mA,143Ω;(b)如图所示 16.8Ω 15mA 23.(15分)用伏安法测量电阻阻值R,并求出电阻率r。 给定电压表(内阻约为50 kW),电流表(内阻约为40 W),滑线变阻器、电源、电键、待测电阻(约为250 W)及导线若干。 (1)画出测量R的电路图。 (2)图1中的6个点表示实验中测得的6组电流I、电压U的值,试写出根据此图求R值的步骤:_________________________________________________________________________________________________________________。 求出的电阻值R=____________。(保留3位有效数字) (3)待测电阻是一均匀材料制成的圆柱体,用游标为50分度的卡尺测量其长度与直径,结果分别如图2、图3所示。由图可知其长度为_____。直径为_____。 (4)由以上数据可求出r=________。(保留3位有效数字)                                                           23.(15分) (1) 或 (2)①作U-I直线,舍去左起第2点,其余5个点尽量靠近直线且均匀分布在直线两侧。 ②求该直线的斜K,则R=K。 229Ω(221~237Ω均为正确)。 (3)0.800cm 0.194cm (4)8.46×10-2Ω·m(8.16×10-2~8.76×10-2Ω·m均为正确) 20.在如图所示的电路中,R1、R2、R3和R4皆为定值电阻,R5为可变电阻,电源的电动势为ε,内阻为r。设电流表A的读数为I,电压表V的读数为U。当R5的滑动触点向图中a瑞移动时, A I变大,U变小 B I变大,U变大 C I变小,U变大 D I变小,U变小 20.D 2.一个理想变压器,原线圈和副线圈的匝数分别是n1和n2,正常工作时输入和输出的电压、电流、功率分别为U1和U2、I1和I2、P1和P2,已知n1>n2,则 A、U1>U2 P1<P2 B、P1=P2 I1<I2 C、I1<I2 U1>U2 D、P1>P2 I1>I2 16.图1中E为电源,其电动势为ε,R1为滑线变阻器,R2为电阻箱,A为电流表,用此电路,经以下步骤可近似得A的内阻RA:①闭合K1,断开K2,调节R1使电流表读数等于其量程I0;②保持R1不变,闭合K2,调节R2,使电流表读数等于I0/2,然后读出R2的值,取RA (1) 按图1 所示电路在图2中所给的实物图中画出连接导线。 (2) 真实值和测量值之差除以真实值叫测量结果的相对误差,即,试导出它与电动势ε,电流表量程I0及电流表内阻RA的关系式。 (3) 若I0=10mA,真实值RA约为30Ω,要想使测量结果相对误差不大于5%,电源电动势最小应为多少伏? 9.图为一电路板的示意图,a、b、c、d为接线柱,a、d与220V的交流电源连接,ab间、bc间、cd间分别连接一个电阻。现发现电路中没有电流,为检查电路故障,用一交流电压表分别测得bd、两点间以及a、c两点间的电压均为220V,由此可知。   (A)ab间电路通,cd间电路不通   (B)ab间电路不通,bc间电路通   (C)ab间电路通,bc间电路不通 (D)bc间电路不通,cd间电路通 9.CD 16.(8分)从下表中选出适当的实验器材,设计一电路来测量电流表,A1的内阻r1,要求方法简捷,有尽可能高的测量精度,并能测得多组数据。     (1)在虚线方框中画出电路图,标明所用器材的代号。   (2)若选测量数据中的一组来计算,r1,则所用的表达式为r1=_____________,式中各符号的意义是:_________________________________。 16.(1)如图所示(5分。若电阻R1与电池串联,不扣分阶段;若R2用作限流电阻,正确的同样给分。)   (2) 19.(7分)图1为测量电阻的电路.Rx为待测电阻.R的阻值已知.R'为保护电阻,阻值未知.电源E的电动势未知.K1、K2均为单刀双掷开关.A为电流表,其内阻不计. (1)按图1所示的电路,在图2的实物图上连线. (2)测量Rx的步骤为:将K2向d闭合,K1向______闭合,记下电流表读数I1.再将K2向c闭合,K1向______闭合,记电流表读数I2. 计算Rx的公式是Rx=______. 19.(1)如图.(3分.有任何错,给0分) 11、图示的两种电路中,电源相同,各电阻器阻值相等,各电流表的内阻相等且不可忽略不计。电流表A1、A2、A3和A4读出的电流值分别为I1、I2、I3和I4。下列关系式中正确的是   (A)I1=I3   (B)I1<I4   (C)I2=2I1   (D)I2<I3+I4 20、用图示的电路测定未知电阻Rx的值。图中电源电动势未知,电源内阻与电流表的内阻均可忽略不计,R为电阻箱。    (1)若要测得Rx的值,R至少需要取_____个不同的数值。    (2)若电流表每个分度表示的电流值未知,但指针偏转角度与通过的电流成正比,则在用此电路测Rx时,R至少需取_____个不同的数值。    (3)若电源内阻不可忽略,能否应用此电路测量Rx?答:_____。 20、(1)2  (2)2  (3)不能 4.(1)、(2)两电路中,当a、b两端与e、f两端分别加上220伏的交流电压时,测得c、d间与g、h间的电压均为 110伏。若分别在c、d两端与g、h两端加上110伏的交流电压,则a、b间与e、f间的电压分别为 ( )   (A)220伏,220伏           (B)220伏,110伏   (C)110伏,110伏           (D)220伏,0    4.B 12.如图所示的电路中,电源的电动势恒定,要想使灯泡变暗,可以 ( )      (A)增大R1  (B)减小R1  (C)增大R2 (D)减小R2 12.A、D 13.如图所示的电路中,A1和A2是完全相同的灯泡,线圈L的电阻可以忽略。下列说法中正确的是( )   (A)合上开关K接通电路时,A2先亮,A1后亮,最后一样亮      (B)合上开关K接通电路时,A1和A2始终一样亮       (C)断开开关K切断电路时,A2立刻熄灭,A1过一会儿才熄灭       (D)断开开关K切断电路时,A1和A2都要过一会儿才熄灭    13.A、D 14.在图示电路的三根导线中,有一根是断的,电源、电阻器R1、R2及另外两根导线都是好的。为了查出断导线,某学生想先将万用表的红表笔连接在电源的正极a,再将黑表笔分别连接在电阻器R1的b端和R2的c端,并观察万用表指针的示数。在下列选挡中,符合操作规程的是( )    (A)直流10V挡    (B)直流0.5A挡   (C)直流2.5V挡    (D)欧姆挡      14.A 17.某电压表的内阻在20千欧~50千欧之间,现要测量其内阻,实验室提供下列可选用的器材:     待测电压表V(量程3V)     电流表A1(量程200μA )     电流表A2(量程5mA)     电流表A3(量程0.6A)     滑动变阻器R(最大阻值1KΩ)     电源ε(电动势4V)     电键K。              (1)所提供的电流表中,应选用_______________________(填写字母代号)。  (2)为了尽量减小误差,要求测多组数据。试在方框中画出符合要求的实验电路图(其中电源和电键及其连线已画出)。 17.A1 (2分), 如右图 (4分,线路有错就不给这4分)                       7、两个定值电阻R1、R2串联后接在输出电压U稳定于12伏的直流电源上.有人把一个内阻不 是远大于R1、R2的电压表接在R1两端,电压表的示数为8伏.如果把此电压表改接在R2的两端,则电压表的示数将 A.小于4伏 B.等于4伏 C.大于4伏小于8伏   D.等于或大于8伏. 10、在如图电路中,电键K1、K2、K3、K4均闭合,C是极板水平放置的平行板电容器,板间悬浮着一油滴P.断开哪一个电键后P会向下运动? A.K1       B.K2       C.K3      D.K4 C 11、如图所示是表示交流电的电流随时间变化的图像.此交流电有效值  A.   B.  C.  D. B 5.如图19-3所示的电路中,电源的电动势为ε,内阻为r.当可变电阻的滑片P向b点移动时,电压表V1的读数U1与电压表V2的读数U2的变化情况是 (A)U1变大,U2变小                 (B)U1变大,U2变大 (C)U1变小,U2变小                 (D)U1变小,U2变大 5.A 8.两个电阻,R1=8欧,R2=2欧,并联在电路中.欲使这两个电阻消耗的电功率相等,可行的办法是 (A)用一个阻值为2欧的电阻与R2串联 (B)用一个阻值为6欧的电阻与R2串联 (C)用一个阻值为6欧的电阻与R1串联 (D)用一个阻值为2欧的电阻与R1串联 8.A 25.图19-15为用伏安法测量一个定值电阻阻值的实验所需的器材实物图,器材规格如下: (1)待测电阻Rx(约100欧); (2)直流毫安表(量程0~10毫安,内阻50欧); (3)直流电压表(量程0~3伏,内阻5千欧); (4)直流电源(输出电压4伏,内阻可不计); (5)滑动变阻器(阻值范围0~15欧,允许最大电流1安); (6)电健一个,导线若干条. 根据器材的规格和实验要求,在本题的实物图上连线. 16.如图所示,一理想变压器的原、副线圈分别由双线圈ab和cd(匝数都为n1)、ef和gh(匝数都为n2)组成.用I1和U1表示输入电流和电压,I2和U2表示输出电流和电压.在下列四种连接法中,符合关系   (A)b与c相连,以a、d为输入端;f与g相连,以e、h为输出端   (B)b与c相连,以a、d为输入端;e与g相连、f与h相连作为输出端   (C)a与c相连、b与d相连作为输入端;f与g相连,以e、h为输出端   (D)a与c相连、b与d相连作为输入端;e与g相连、f与h相连作为输出端   16.A、D 26.将量程为100微安的电流表改装成量程为1毫安的电流表,并用一标准电流表与改装后的电流表串联,对它进行校准(核对).改装及校准所用器材的实物图如下(其中标准电流表事先已与一固定电阻串联.以防烧表).校准时要求通过电流表的电流能从0连续调到1毫安.试按实验要求在所给的实物图上连线. 26.(4分)电路连接有错误,但电表改装部分的接线正确(指电阻箱与微安表并联),给1分;   只要电表改装部分的电路连接有错误就给0分.   8.如图的电路中,电池的电动势为ε,内阻为r,R1和R2是两个阻值固定的电阻。当可变电阻R的滑片向a点移动时,通过R1的电流I1和通过R2的电流I2将发生如下的变化:   (A)I1变大,I2变小  (B)I1变大,I2变大   (C)I1变小,I2变大  (D)I1变小,I2变  8.C 9.交流发电机在工作时的电动势为e=ε0sinωt,若将其电枢的转速提高1倍,其他条件不变,则其电动势变为   (A)ε0sin2ωt             (B)2ε0sin2ωt   (C)ε0sinωt/2            (D)2ε0sinωt/2 9.D 9.一伏特计由电流表G与电阻R串联而成,如图所示.若在使用中发现此伏特计的读数总比准确值稍小一些,采用下列哪种措施可能加以改进?    (A)在R上串联一比R小得多的电阻   (B)在R上串联一比R大得多的电阻   (C)在R上并联一比R小得多的电阻   (D)在R上并联一比R大得多的电阻   9.D D.a、b两点的电势一定相等. (18)一平行板电容器C,极板是水平放置的,它和三个可变电阻及电源联接成如图所示的电路.今有一质量为m的带电油滴悬浮在两极板之间静止不动.要使油滴上升,可采用的办法是 (B卷16题) A.增大R1.     B.增大R2.     C.增大R3.     D.减小R2. (18)C,D 13.(8分)要测量一块多用电表直流10mA档的内阻RA(约40Ω)。除此多用电表外,还有下列器材:直流电源一个(电动势E约为1.5V,内阻可忽略不计),电阻一个(阻值R约为150Ω),电键一个,导线若干。 要求:⑴写出实验步骤。⑵给出RA的表达式。 分析与解答: ⑴实验步骤: ①用多用电表的直流电压档测量电源电动势E。 ②用多用电表的Ω档测电阻阻值R。 ③将多用电表置于电流10mA档,与电阻R及电键串联后接在电源两端。合上电键,记下多用电表读数I。 ⑵]
