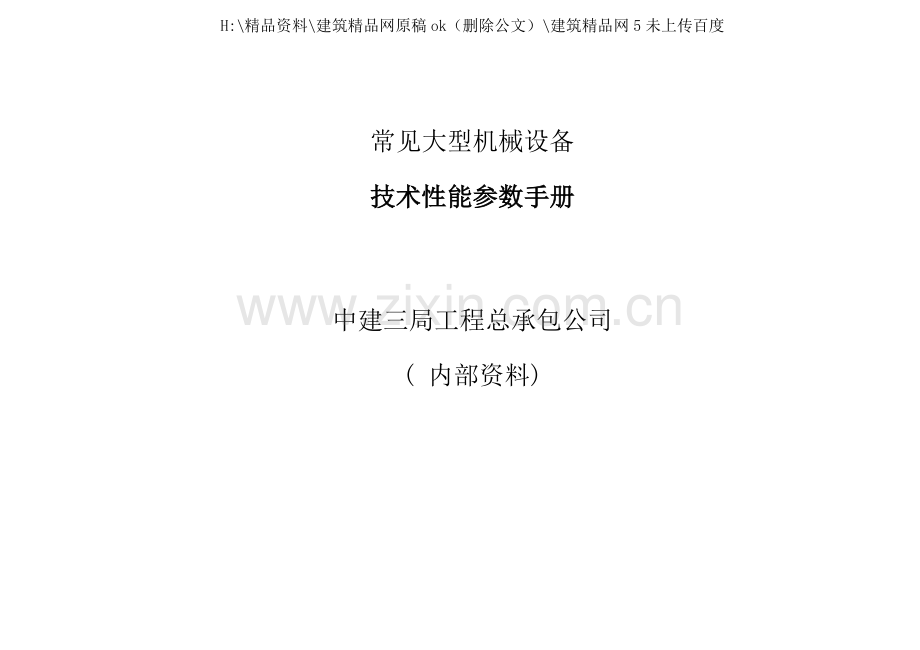

常见大型机械设备
技术性能参数手册
中建三局工程总承包公司
( 内部资料)

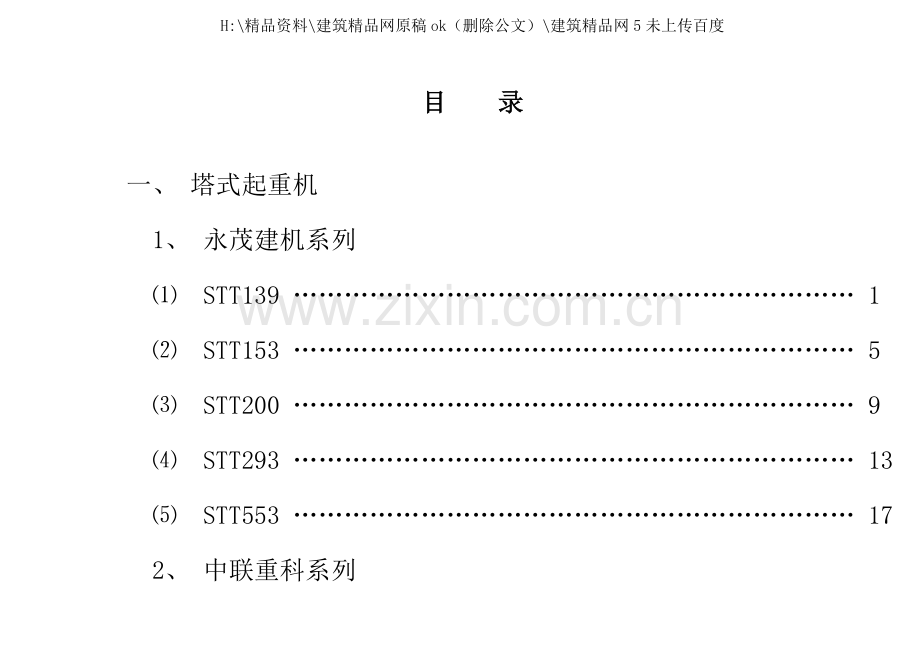

目 录
一、 塔式起重机
1、 永茂建机系列
⑴ STT139 ………………………………………………………… 1
⑵ STT153 ………………………………………………………… 5
⑶ STT200 ………………………………………………………… 9
⑷ STT293 ………………………………………………………… 13
⑸ STT553 ………………………………………………………… 17
2、 中联重科系列
⑴ TC5610 ………………………………………………………… 21
⑵ TC5613T ……………………………………………………… 25
⑶ TC6013A-6 …………………………………………………… 29
⑷ TC6517B-10 …………………………………………………… 33
⑸ TC7013-10D …………………………………………………… 37
⑹ TC7035B-16 …………………………………………………… 41
⑺ TC7052-25 ………………………………………………………… 45
3、 锦城建机系列
⑴ JC6016 ………………………………………………………… 49
⑵ JP6016 ………………………………………………………… 53
⑶ JC7030 ………………………………………………………… 57
4、 川建塔机
⑴ P125 …………………………………………………………… 61
二、 施工升降机
1、 整机样本………………………………………………………… 65
2、 技术参数汇总…………………………………………………… 66
3、 电梯基础………………………………………………………… 69
4、 电缆滑车及底座………………………………………………… 72
5、 电梯附墙………………………………………………………… 73
三、 物料提升机
1、 整机样本…………………………………………………………75
2、 提升机附墙………………………………………………………76
3、 提升机基础………………………………………………………77
4、 技术参数…………………………………………………………78
一、 塔式起重机
1.永茂建机系列
1、 永茂建机STT139
整机样本
起重性能
塔身反力
传动机构
2、 永茂建机STT153
整机样本
起重性能
塔身反力
传动机构
3、 永茂建机STT200
整机样本
起重性能
塔机反力
传动机构
4、 永茂建机STT293
整机样本
起重性能
塔身反力
传动机构
5、 永茂建机STT553
整机样本
塔机性能
塔机反力
传动机构
2、 中联重科系列
1、 中联TC5610
整机样本
塔机性能
塔机反力
传动机构
2、 中联TC5613-6F
整机样本
塔机性能
塔机反力
传动机构
3、 中联TC6013-6A
整机样本
塔机性能
塔机反力
传动机构
4、 中联TC6517B-10
整机样本
塔机性能
塔机反力
传动机构
5、 中联TC7013-10D
整机样本
塔机性能
塔机反力
传动机构
6、 中联TC7035B-16
整机样本
塔机性能
塔机反力
传动机构
7、 中联TC7052-25
整机样本
塔机性能
塔机反力
传动机构
3、 锦城建机系列
1、 锦城JC6016
整机样本
塔机性能
塔机反力
传动机构
2、 锦城JP6016
整机样本
塔机性能
塔机反力
传动机构
3、 锦城JC7030
整机样本
塔机性能
塔机反力
传动机构
4、 川建系列
1、 川建P125
整机样本
塔机性能
塔机反力
传动机构
二、 施工升降机
1、 整机示意图
2、 技术参数汇总表
品牌型号
京龙SC200/200TD
京龙SC200/200GD( GDS)
京龙SC200/200GZ( GZS)
京龙SC200/200GN( GNS)
大汉SC200/200
额定载重量kg
2×
2×
2×
2×
2×
提升速度m
36
0-40
0-63
0-96
0-40
最大架设高度m
450
450
450
450
200
标准节规格
650×650×1508
650×650×1508
650×650×1508
650×650×1508
650×650×1508
限速器型号
SAJ40-1.2
SAJ40-1.2
SAJ50-2.0
SAJ50-2.0
SAJ40-1.2
电机功率kw
2×3×11
2×3×11
2×3×18.5
2×3×18.5
2×3×11
吊笼空间( 长×宽×高)
3.2×1.5×2.5
3.2×1.5×2.5
3.2×1.5×2.5
3.2×1.5×2.5
3.×1.5×2.4
变频器功率kw
0
2×37
2×55
2×90
2×37
吊笼重量kg
2×2200
2×2200
2×2400( 2500)
2×2400( 2500)
2×2080
外笼重量kg
1480
1480
1480
1480
/
对重重量kg
0
0
0
0
标准节重量kg
管壁厚度δ4.5
150
150
150
150
148
管壁厚度δ6
170
170
170
170
/
管壁厚度δ8
190
190
190
190
/
管壁厚度δ10
210
210
210
210
/
品牌型号
大汉SC200/200
特微SC200/200G
特微SC200/200G
江汉SCD200/200DK
江汉SC200/200B
额定载重量kg
2×
2×
2×
2×
2×
提升速度m
0-40
0-46
0-63
35
0-40
最大架设高度m
200
250
250
200( 300)
400
标准节规格
650×650×1508
650×650×1508
650×650×1508
650×650×1508
800×800×1508
限速器型号
SAJ40-1.2
SAJ40-1.2
SAJ40-1.4
SAJ40-1.2
SAJ40-1.2
电机功率kw
2×2×13
2×3×11
2×3×18.5
2×2×11
2×3×11
吊笼空间( 长×宽×高)
3×1.5×2.4
3.2×1.5×2.5
3.2×1.5×2.5
3×1.3×2.4
3×1.3×2.4
变频器功率kw
2×37
2×45
2×75
0
2×37
吊笼重量kg
2×
2×1380
2×1380
2×1850
2×2200
外笼重量kg
/
/
/
1480
1480
对重重量kg
0
0
0
2×1200
0
标准节重量kg
管壁厚度δ4.5
148
150
150
/
/
管壁厚度δ6
/
170
170
/
/
管壁厚度δ8
/
/
/
190
190
管壁厚度δ10
/
/
/
/
3、 电梯基础
1) 常见基础尺寸
厂家
吊笼规格
L
A
B
广州特威
3200×1500
2900~3600
6000
4000
湖北江汉
3000×1300
2800~3200
6000
4000
广州京龙
3200×1500
2900~3600
4400
3800
山东大汉
3000×1500
2900~3400
5700
3800
1、 基础上的载荷要传导到基础下的地面, 因此地面或土壤承载力必须≥0.15MPa
2、 基础所能承受的载荷不得小于P
P=｛升降机整机自重( ㎏) +额定载重总量( ㎏) ｝×0.02( kN)
3、 双层钢筋网: 钢筋直径12mm, 间距20mm
4、 L距离根据所选的附墙架型号而定
5、 基础座或基础预埋件应全部埋入混凝土基础板内
6、 基础必须有良好的排水措施
2) 基础的水平高度有三种方案:
1. 混凝土基础设在地面上, 这种情况下, 不需要排水, 但门坎较高。
2. 混凝土基础与地面相平。吊笼笼底在地面上。
3. 混凝土基础低于地面。这种情况下, 必须采取严格的排水措施。吊笼笼底与地面相平。
4.使用电缆滑车的电梯门坎高度由具体的电缆滑车和缓冲器尺寸决定, 一般在前三个方案的门坎高度基础上加400mm左右。
电缆滑车 加高型缓冲器
电缆卷筒式 电缆滑车式
厂家
电缆卷筒式
电缆滑车式
门槛高 L( mm)
湖北江汉
500
900
广州京龙
450
900
广州特威
450
900
山东大汉
460
900
4、 电梯附墙
常见厂家附墙尺寸( Ⅱ型)
厂家
吊笼规格
L
L1
L2
B
广州特威
3200×1500
2900~3600
1635
1800
1425
湖北江汉
3000×1300
2800~3200
1535
1800
1488
广州京龙
3200×1500
2900~3600
1635
1800
1425
山东大汉
3000×1500
2900~3400
1535
1900
1500
电梯附墙示意图
施工升降机
整机样本
技术参数
