TBBA系列自动投切高压并联电容器装置

一、 概述

　　TBBA系列自动投切高压并联电容器装置适用于石化、 冶金、 钢铁、 机械、 水泥、 交通、 化工等行业6kv、 10kv电力系统, 在配电线路中作系统无功功率的自动补偿装置, 装置根据6kv、 10kv母线电压的高低、 无功功率的需求状况, 经过无功功率控制器进行自动跟踪投切电容器组, 使电压、 无功保持在设定范围之内; 以保证电网无功功率供需基本平衡, 稳定网络电压和线路功率因数, 以减少配电系统和变压器的损耗, 提高电网供电质量。

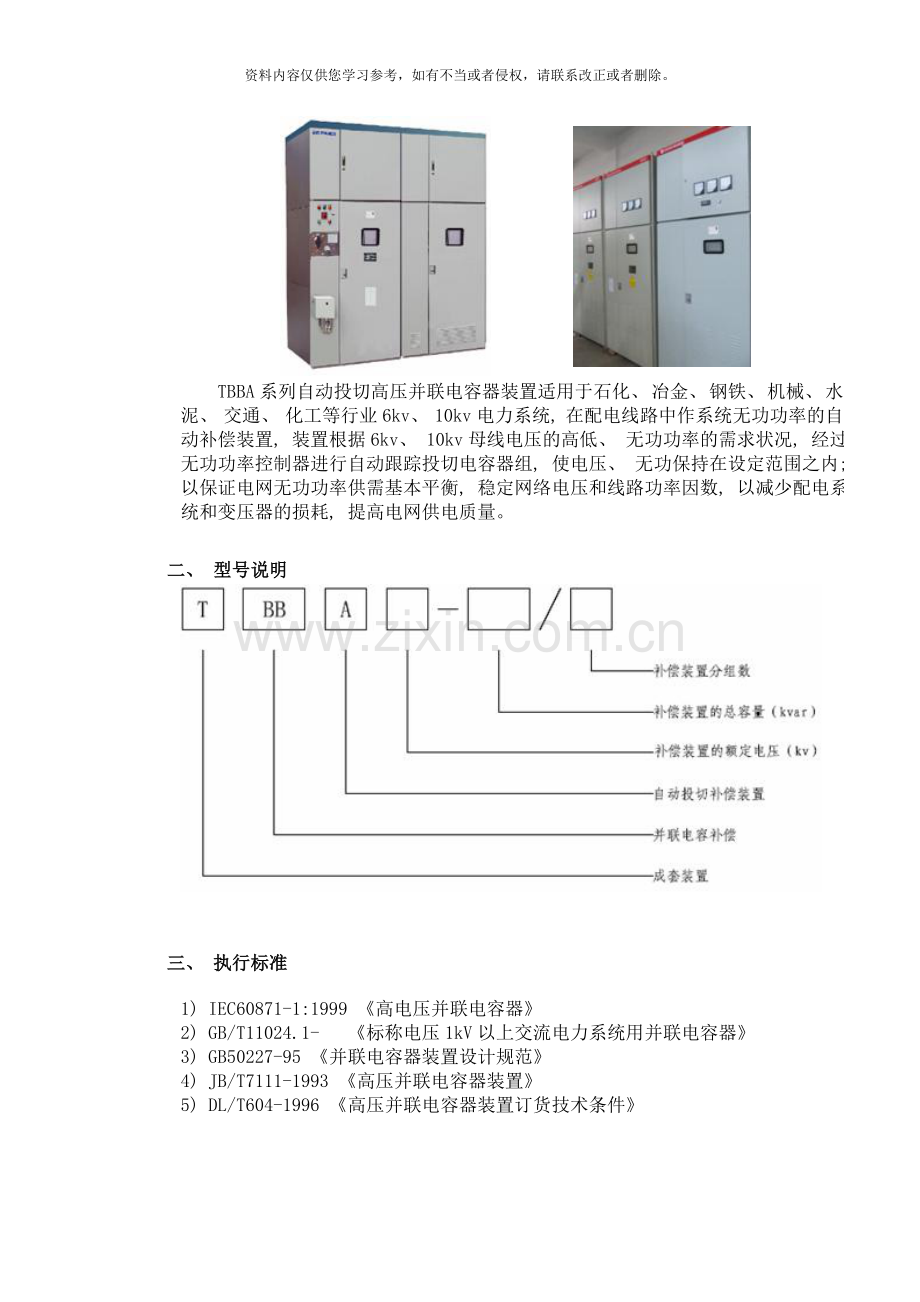

二、 型号说明

三、 执行标准
1) IEC60871-1:1999 《高电压并联电容器》
2) GB/T11024.1- 《标称电压1kV以上交流电力系统用并联电容器》
3) GB50227-95 《并联电容器装置设计规范》
4) JB/T7111-1993 《高压并联电容器装置》
5) DL/T604-1996 《高压并联电容器装置订货技术条件》
四、 性能特点
1) 采用西安西容公司优质全膜电力电容器, 电容器采用最新的设计理念－延伸箔及无焊接连接、 激光切割铝箔技术和独有的专用专利技术。具有设计场强高, 比特性小, 体积小, 可靠性高, 寿命长, 损耗小, 运行温升低等特点。
2) 采用先进的无功功率和电压调节控制装置, 自动跟踪母线无功功率和电压对电容器组进行自动投切控制, 可靠性高, 抗干扰能力强, 自动化程度高, 操作方便并具有强大的显示功能及全面的统计功能, 具有自动控制、 手动操作、 远方控制多种工作方式供用户选择。
3) 无功功率控制装置具有友好的人机界面, 大屏幕显示菜单, 实时显示运行参数及故障信息; 具有RS-485通讯接口, 实现四遥功能, 能与变电站综合自动化接口实现就地、 后台机和调度三方面控制和管理。
4) 根据用户系统情况, 可配置不同电抗率的电抗器来抑制谐波和合闸涌流, 能将电容器组投入运行瞬间产生的涌流限制在电容器组额定电流的20倍以下。
5) 装置由多路等容或差容电容器组进行投切, 可根据总补偿容量灵活分组, 补偿精度高、 冲击小, 能获得最大的无功补偿效果。
6) 装置可根据不同的变电站运行方式: 双变并列运行、 双变分列运行、 一变或二变独立运行、 单变运行, 控制装置进行自动控制, 控制方式灵活, 用户根据需要自行选择。
7) 装置具有过电压保护、 过电流保护、 欠电压保护、 电压( 电流) 不平衡保护、 谐波保护等多种保护功能, 用户根据需要自行选择。
8) 装置可实时显示工作电压、 工作电流、 有功功率、 无功功率、 功率因数等。
9) 装置的实际电容与其额定电容之差不超过额定值的0～10％, 装置的任何两线路端子之间的最大值与最小值电容之比不超过1.02。
10) 装置允许在工频1.1倍额定电压下长期运行; 并允许在由于过电压和高次谐波造成的有效值1.3倍额定电流的稳态过电流下连续运行。
11) 可针对用户的实际情况设计补偿方案。
五、 结构特点
　　TBBA系列自动投切高压并联电容器装置由若干组自动投切补偿柜及进线隔离柜组成; 每组自动补偿柜内包括投切开关、 放电装置( 电压互感器或放电线圈) 、 电流互感器、 干式铁芯电抗器、 电力电容器、 无间隙氧化物避雷器、 继电保护装置、 连接导线、 支柱绝缘子、 柜体等。进线隔离柜包括隔离开关、 无功功率控制装置, 带电显示装置等组成。
1) 装置采用标准柜体结构设计, 对每条支路补偿单元都是标准化结构, 每条支路由一个标准单元柜体组成, 装个装置并柜安装。
2) 每条支路实现标准化设计, 每条支路都为一个独立的电容器组, 每个电容器组都能够拿出来独立使用, 装置扩容非常容易,
3) 每条支路结构设计布局合理, 动、 热稳定性好, 并由观察窗、 电磁锁和柜门开关, 具有强制闭锁功能, 确保运行和维护人员的安全。
4) 装置进行隔离柜安装有隔离开关, 并配有电磁锁, 保证装置带电时无法操作隔离开关; 确保检修人员的安全。
5) 为在湿度较大的地点使用, 可配置防冷凝的加热器。
六、 方案及技术参数
自动投切高压并联电容器装置方案: ( 图一)

　　　　　　　　　　　　　　一次系统图( 高压开关柜由用户选配)
自动投切高压并联电容器装置外形尺寸示意图: ( 图三)

进线隔离柜外形尺寸示意图
单条支路电容柜外形尺寸示意图

例: 4条电容支路自动投切高压并联电容器装置整套外形尺寸示意图: 外形尺寸: 6000×1600×2650( 宽×深×高mm)

　　　　　　　　　　　　　外形尺寸示意图( 4条电容支路)

说明: 以上表格中所列是单组补偿装置的容量, 整个自动投切高压并联电容器装置的总容量为每组容量的总和, 单组容量能够不同。用户能够选择若干组以满足自己补偿量的需要。
每条电容支路装置主要元器件明细表: ( 表二)

七、 适用条件
1) 装置为户内安装。
2) 安装运行地区的海拔高度应不超过1000m。
3) 使用环境温度为-40℃-＋45℃, 相对湿度为85%。
4) 安装场所无有害气体或蒸汽, 且无导电性尘埃, 无易燃易爆危险品。
5) 安装场地无剧烈震动和冲击。
6) 与垂直面的倾斜度不超过5度。
7) 装置的适用条件超过上述要求, 另行设计。
八、 订货须知
1) 订货时请提供一次接线图、 平面布置图、 设备排列图。
2) 客户订货时应写明自动投切高压并联电容器装置的型号、 规格、 电压等级、 容量等, 最好注明进线方式。除注明总的容量外, 还需注明分组容量。
3) 要求柜体尺寸及颜色。
4) 其它具体技术要求。
