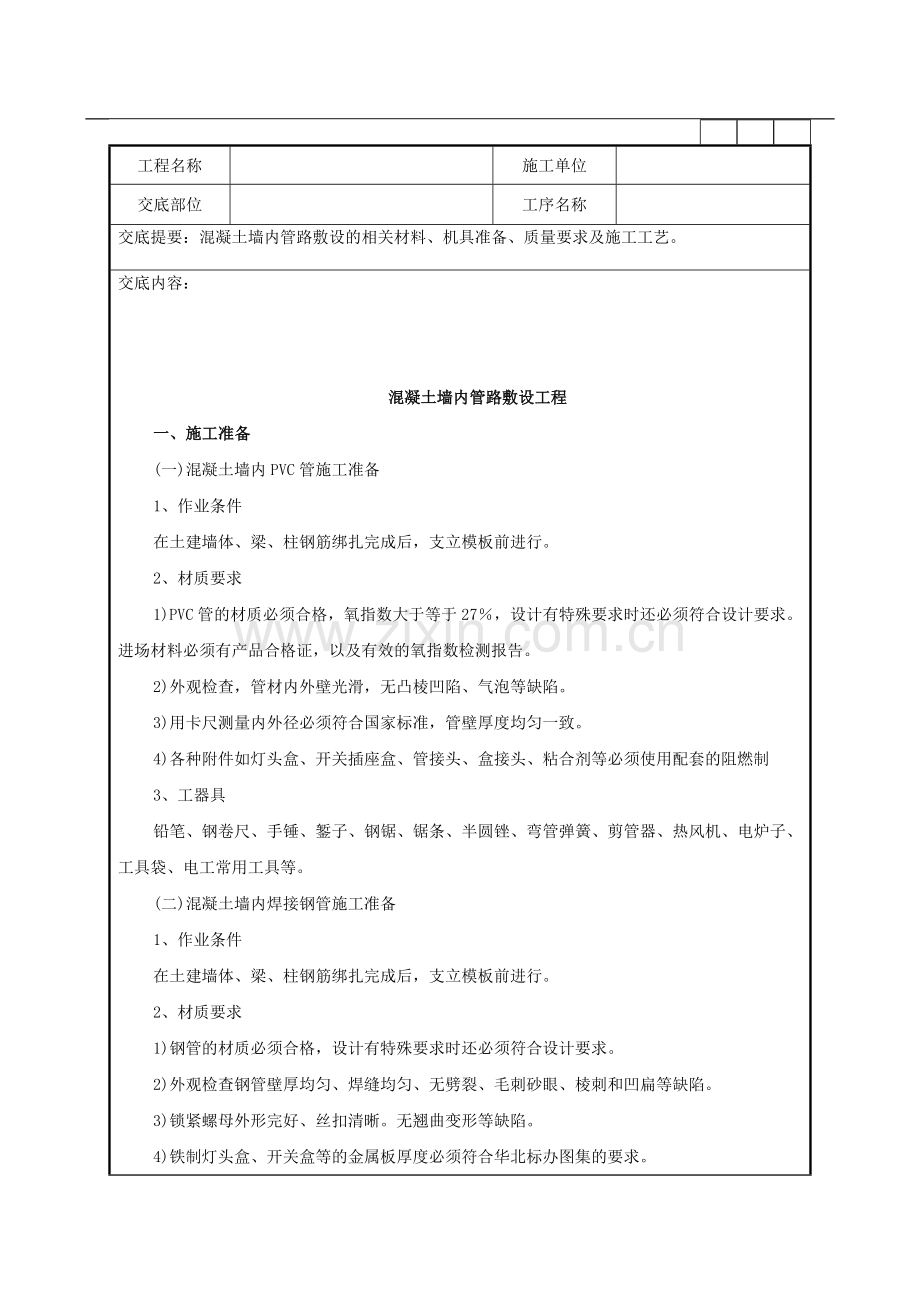

混凝土墙内管路敷设工程技术管理要点.doc

工程名称

施工单位

交底部位

工序名称

交底提要：混凝土墙内管路敷设的相关材料、机具准备、质量要求及施工工艺。
交底内容：

混凝土墙内管路敷设工程
一、施工准备
(一)混凝土墙内PVC管施工准备
1、作业条件
在土建墙体、梁、柱钢筋绑扎完成后，支立模板前进行。
2、材质要求
1)PVC管的材质必须合格，氧指数大于等于27％，设计有特殊要求时还必须符合设计要求。进场材料必须有产品合格证，以及有效的氧指数检测报告。
2)外观检查，管材内外壁光滑，无凸棱凹陷、气泡等缺陷。
3)用卡尺测量内外径必须符合国家标准，管壁厚度均匀一致。
4)各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制
3、工器具
铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。
(二)混凝土墙内焊接钢管施工准备
1、作业条件
在土建墙体、梁、柱钢筋绑扎完成后，支立模板前进行。
2、材质要求
1)钢管的材质必须合格，设计有特殊要求时还必须符合设计要求。
2)外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷。
3)锁紧螺母外形完好、丝扣清晰。无翘曲变形等缺陷。
4)铁制灯头盒、开关盒等的金属板厚度必须符合华北标办图集的要求。
3、工器具
铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝板、套丝机、工具袋、电工常用工具等。
二、质量要求
(一)主控项目
1、金属的导管和线槽必须接地(PE)或接零(PEN)可靠，并符合下列规定：
1)镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm2；
2)当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线；
2、金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。
3、防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面直严密。
(二)一般项目
1、电缆导管的弯曲半径不应小于电缆最小允许弯曲半径，电缆最小允许弯曲半径应符合
下表规定。
序号
电缆种类
最小允许弯曲半径
1
无铅包钢铠护套的橡皮绝缘电力电缆
10D
2
有钢铠护套的橡皮绝缘电力电缆
20D
3
聚氯乙烯绝缘电力电缆
10D
4
交联聚氯乙烯绝缘电力电缆
15D
5
多芯控制电缆
10D
汪：D为电缆外径
2、金属导管内外壁应作防腐处理；埋设于混凝土的导管内壁应作防腐处理，外壁可不
作防腐处理。
3、室内进入落地式柜、台、箱盘内的导管管口，应高出柜、台、箱、盘的基础面50～80mm。
4、暗配的导管埋设深度与建筑物、构筑物表面的距离不应小于15mm。
5、防爆导管敷设应符合下列规定：
1)导管间及与灯具、开关、线盒等的螺纹连接处紧密牢固，除设计有特殊要求处，连接处不跨接接地线，在螺纹上涂以电力复合酯或导电性防锈酯：
2)安装牢固顺直，镀锌层锈蚀或剥落处做防腐处理。
6、绝缘导管敷设应符合下列规定：
1)管口平整光滑；管与管、管与盒(箱)等器件采用插入法连接时，连接处结合面涂专用胶合剂，接口牢固密封；
2)当设计无要求时，埋设混凝土内的绝缘导管，采用中型以上的导管；
7、金属、非金属柔性导管敷设应符合下列规定：
1)刚性导管经柔性导管与电气设备、器具连接，柔性导管的长度在动力工程中不大于0.8m；在照明工程中不大于1.2m，
2)可挠金属管或其他柔性导管与刚性导管或电气设备、器具间的连接采用专用接头；复合型可挠金属管或其他柔性导管的连接处密封良好，防液覆盖层完整无损；
3)可挠性金属导管和金属柔性导管不能做接地(PE)或接零(PEN)的接线导体。
8、导管在建筑物变形缝处，应设计补偿装置。
三、工艺流程
混凝土墙内PVC管路施工主要工艺流程：
预留箱盒位置——敷设管路——管路连接——切断——弯曲。
混凝土墙内焊接钢管施工主要工艺流程：
预留箱盒位置——敷设管路——管路连接——切断——套丝——弯曲——跨接地线——变形缝的处理——管路防腐
四、操作工艺
(一)混凝土墙内PVC管操作工艺
1、预留箱盒位置
为了保证箱盒位置及标高的准确，现阶段我们采取先预留箱盒位置后安装箱盒的办法。随着土建施工工艺的发展，本项工艺也会有所新的发展。具体做法是，根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口，一般可要求左右各大50～1OOmm，上下各大150～200mm。这项工作必须提前考虑，对各种规格配电箱分别制作木套箱，钢筋绑扎时，通知钢筋工在配电箱位置做好预留洞和洞口钢筋加强工作。木套箱的做法可以参照土建门窗洞模板的做法。对于接线盒或开关、插座盒，留洞尺寸可定为150×250mm。这些洞的预留一般采取预埋聚苯板的办法。施工前加工定做或现场制作150×250×1OOmm的聚苯板块，施工中固定在所需要的位置。PVC管要插入木套箱或聚苯板中，管路排列要严格按照进入配电箱或盒的要求，管口必须封堵严密，以免灰浆渗入造成管路堵塞。
成品保护要求：其他工种不得碰撞或弯折电线管路，管口封堵严密，电工在浇捣混凝土时派专人值班。
2、敷设管路
管路必须敷设在钢筋网内侧，分两种隋况，第一种是从楼地面内引出的管路，第二种是从墙上箱盒向外引的管路。
(1)对于从楼地面内引出的管路，应在土建楼层放线后及时检查，对超出墒体线的管路，要及时进行处理，如果是根部超出，必须进行剔凿然后重新接管，如果是上部超出墙体线只需将其扳正，但要注意不能用力过猛，避免管路折断或变形。
(2)对于从墙上箱盒向外引的管路，必须从木套箱或聚苯板中引出，并连接牢固紧密。为了避免混凝土浇捣时的冲击，竖向管路应沿竖筋绑扎固定，横向管路沿水平筋固定，并绑扎在水平筋的下侧。需要进入楼板的管路伸出墙体后与钢筋固定，管口必须封堵严密，可以采用管堵封堵或将管折回头并绑扎的办法。
成品保护要求：管口必须封堵严密，否则容易造成堵管。
3、管路连接
包括管路与管路的连接和管路与箱盒的连接两种情况。
(1)管路与管路的连接：使用与管路配套的套管和专用粘接剂。连接前注意首先要清除被连接管端的灰浆等，保证粘接部位清洁干燥，用小毛刷涂抹胶粘剂，要均匀、不漏刷、不流坠。涂好后平稳地插入套管中，插接要到位。必要时可用力转动套管保证连接可靠。套管连接的管路应保持平直。
(2)管路与箱盒的连接：本项工作应在土建对50线进行核查后，配合箱盒的安装同时进行，使用配套的盒接头和胶粘剂。首先测定好箱盒位置，根据其位置截取适当长度的管路，如果原来管路长度不够时，可采取接短管的办法，使其长度满足使用要求。按照上面套管与管路连接的办法，把盒接头与各管路连接，把盒接头的另一端插入箱盒，并用配套的锁母固定，然后把箱盒固定在合适的位置。
4、管路的切断
对于直径在20mm以下的管路可以使用专用的剪管器(割管器)进行剪切，注意不能使切断的管口发生变形，对于直径在20mm以上的管路可以使用钢锯锯断，但必须用钢锉把管口内外的毛刺修整平齐。不能斜口，以避免接管时出现质量问题。
5、管路的弯曲
对于直径在25mm以下的管路，使用配套的弯管弹簧，首先将与管规格相配套的弯管弹簧插入需要煨弯的部位，如果管路长度大于弯管弹簧的长度，可用铁丝拴牢弹簧的一端，拉到合适的位置，两手抓住弯管弹簧的两端位置，用膝盖顶住被弯曲部位，两端用力逐渐煨出所需要的弯度，注意不能用力过快过猛，以免管路发生变形。对于直径在32mm以上的管路，使用弯管弹簧会有一定的困难，这时可以使用热煨法，首先将弯管弹簧插入管内，对规格较大的管路，没有配套的弯管弹簧时，可以把细砂灌入管内并震实，堵好两端管口，用电炉或热风机对需要弯曲部位进行均匀加热，加热到可以弯曲时，将管子的一端固定在平整的木板上，逐步煨出所需要的弯度，然后用湿布抹擦弯曲部位使其冷却定型。
寒冷天气施工时可以把细砂炒热并把管路拿到室内预制。
容易出现的质量问题
原因和解决办法
PVC管接头松动
管在接头内插接不到位，胶粘剂涂抹不均匀。涂抹胶粘剂后要及时插入并用力转动，使之插接到位
PVC管煨弯时出现凹扁等
选用配套的弯管弹簧，热煨时要保证煨弯部位受热均匀
成品保护要求其他工种堵洞时不得敲打或弯折电线管路。
(二)混凝土墙内钢管操作工艺
1、预留箱盒位置
基本与PVC管的方法相同，只是为了以后安装箱盒施工方便，钢管进入木套箱或聚苯板内最好不超过5mm，以便采用接短管的办法进箱盒。
2、敷设管路
与PVC管的方法相同，但管口的封堵只能使用管堵。
3、管路连接
包括管路与管路的连接和管路与箱盒的连接两种情况。
(1)管路与管路的连接：混凝土墙内暗敷设的管路采用套管焊接的方法连接，为了保证连接质量，一般需要特别加工定做套管，要求套管的内径比所连接的钢管外径大2mm，套管的长度为所连接的钢管外径的2.2倍。连接时首先把钢管的一端插入套管的1／2处，电焊点焊固定后插入另一端，然后焊接，要求焊接牢固、严密、不得有夹渣、咬肉等。
(2)管路与箱盒的连接：本项工作应在土建对50线进行核查后，配合箱盒的安装同时进行。首先测定好箱盒位置，根据其位置截取适当长度的短管，短管的一端应提前套好丝扣，丝扣的长度在15mm左右，按照管路与管路的连接的方法，把短管的另一端与原来管路连接，注意进箱的钢管如果有多根时应排列整齐，两管之间的距离应大于所用锁母边沿宽度的两倍，保证锁母的安装，管路连接后上好锁母，以供安装配电箱、接线盒使用。
4、管路的切断
切断管路使用砂轮锯或钢锯，注意锯出的管口应平齐、不得有斜口。锯断后应清除管口毛刺。
5、管路的套丝
管路套丝一般使用手动套丝板或套丝机，使用套丝机时，应注意加油润滑，使用手动套丝板时，应注意均匀用力，管径大于32mm时，必须分三次套成，以保证丝扣完整清晰。
6、钢管的弯曲
对管径在25mm及以下的钢管可在现场使用手动弯管器现场弯制，可用脚踩住钢管的一端然后扳动弯管器，逐步弯出所需要的弯度。对管径在32mm及以上80mm以下的钢管一般使用液压弯管器，注意选取与钢管规格相对应的弯管模具，模具放好后，压动压杆或开动电动弯管器的液压泵，注意观察钢管的弯曲情况，达到所需要的弯曲后，及时停止液压动作。对管径在80mm以上的钢管，最好到专业厂家加工定做，必要时可以采用热煨法现场制做，热煨时首先要把细砂炒干，用木楔或钢板封住钢管的一端，从另一端灌入干砂，边灌边用手锤敲打，使之密实，然后用木楔堵住管口用氧炔焰或烘炉转动加热，烧红后煨出所需的弯度。随煨弯随冷却。要求弯曲半径不小于钢管外径的6倍，埋入地下或混凝土内时，弯曲半径不小于钢管外径的10倍，弯扁程度不大于钢管外径的1／10。
7、跨接地线
对箱盒两端的钢管必须焊接跨接地线，跨接地线的焊接长度不小于圆钢筋直径的6倍，
使用扁铁时应三面围焊，焊接长度为扁铁宽度的2倍。跨接地线规格见下表：
跨接地线规格表(mm)
管径
圆钢
扁铁
15—40
Φ6

50～63
Φ1O
25×3
70以上
Φ8×2
(25×3)×2

8、变形缝的处理
在变形缝的两侧各预埋一个接线箱，在变形缝的一侧把短管的一端用根母和锁母固定在箱底部，在另一侧的接线箱底部的垂直方向开长孔，其孔径长宽尺寸不小于管直径的2倍，在变形缝的两侧的钢管及接线箱上焊接补偿跨接地线。
成品保护要求：变形缝两侧的接线箱做好后要及时封堵好，以免造成污染和堵管。
9、管路的防腐
埋入混凝土墙的钢管内壁必须做防腐处理，一般可采用灌防锈漆的办法，做好内壁防腐
的钢管应注意保持通风干燥，以保证防锈漆干透。外壁不需要防腐处理。
1O、易出现的质量问题及解决办法
质量问题
原因和解决办法
钢管煨弯时出现凹扁过大，弯曲半径不够倍数
使用手动弯管器时，受力点要适当移动，不能用力过猛；使用液压弯管器时，模具要配套，焊接钢管的焊缝不应放在侧面；钢管直径大于80mm时，最好到专业厂家加工定做。
跨接地线焊接长度不够，焊缝不饱满、出现夹渣、咬肉等
焊接长度不够：操作人员责任心不强，应加强自检、互检，班组长加强检查、督促、教育直至处罚。焊缝不合格一般由于技术水平不高，应加强技术培训。
管口不平齐，有毛刺
锯管后没有及时用钢锉清除毛刺。主要是操作人员责任心不强，应加强自检、互检，班组长加强检查、督促、教育直至处罚。

11、成品保护要求
其他工种不得敲打或弯折电线管路，管路敷设完成后，要及时套好管堵，其他工种不得随意拆除。

项目（专业）
技术负责人

交底人

接受交底人
