补偿收缩混凝土2.docx

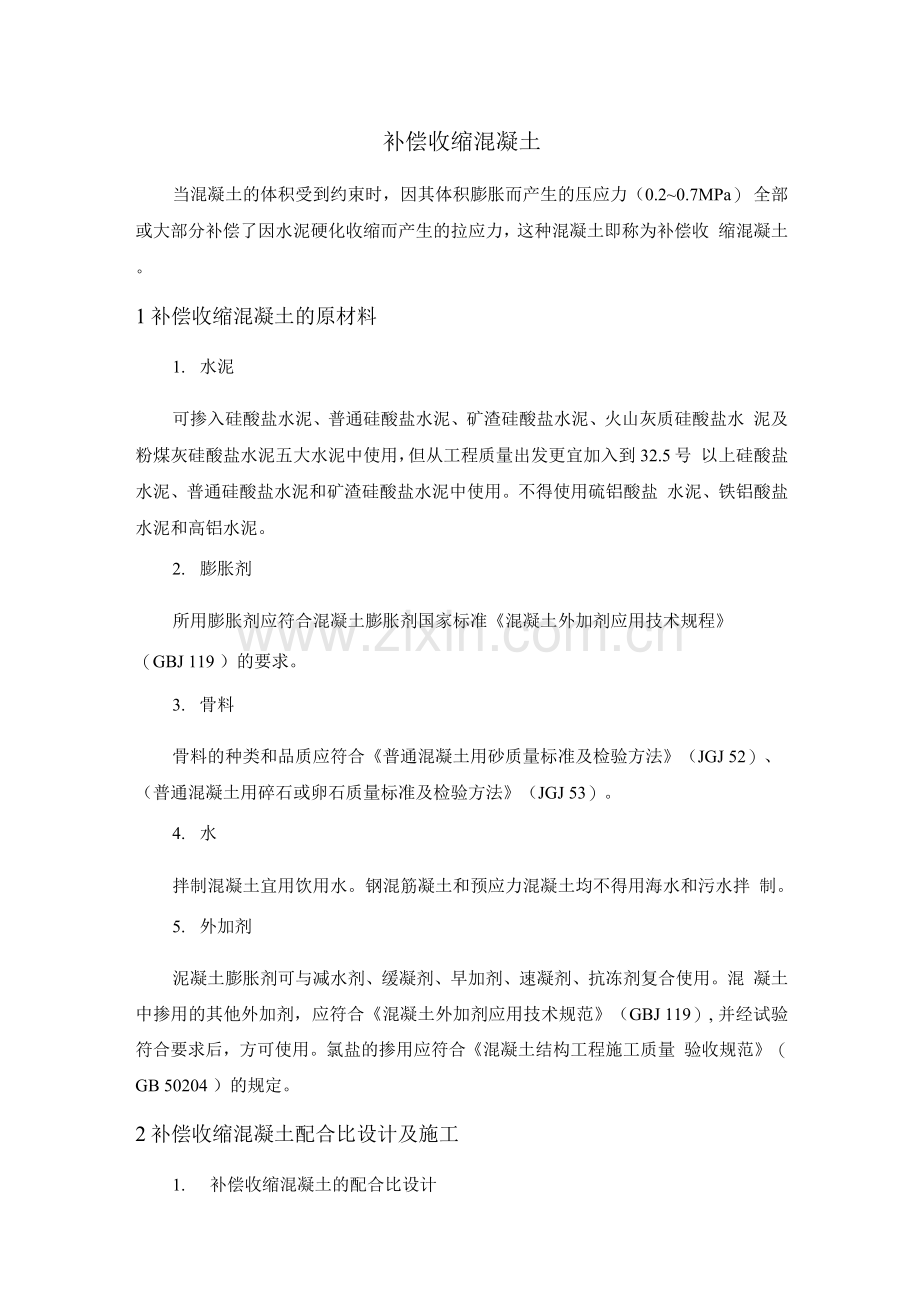

补偿收缩混凝土
当混凝土的体积受到约束时，因其体积膨胀而产生的压应力（0.2~0.7MPa） 全部或大部分补偿了因水泥硬化收缩而产生的拉应力，这种混凝土即称为补偿收 缩混凝土。
1补偿收缩混凝土的原材料
1. 水泥
可掺入硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水 泥及粉煤灰硅酸盐水泥五大水泥中使用，但从工程质量出发更宜加入到32.5号 以上硅酸盐水泥、普通硅酸盐水泥和矿渣硅酸盐水泥中使用。不得使用硫铝酸盐 水泥、铁铝酸盐水泥和高铝水泥。
2. 膨胀剂
所用膨胀剂应符合混凝土膨胀剂国家标准《混凝土外加剂应用技术规程》
（GBJ 119 ）的要求。
3. 骨料
骨料的种类和品质应符合《普通混凝土用砂质量标准及检验方法》（JGJ 52）、 （普通混凝土用碎石或卵石质量标准及检验方法》（JGJ 53）。
4. 水
拌制混凝土宜用饮用水。钢混筋凝土和预应力混凝土均不得用海水和污水拌 制。
5. 外加剂
泥凝土膨胀剂可与减水剂、缓凝剂、早加剂、速凝剂、抗冻剂复合使用。混 凝土中掺用的其他外加剂，应符合《混凝土外加剂应用技术规范》（GBJ 119）, 并经试验符合要求后，方可使用。氯盐的掺用应符合《混凝土结构工程施工质量 验收规范》（GB 50204 ）的规定。
2补偿收缩混凝土配合比设计及施工
1. 补偿收缩混凝土的配合比设计

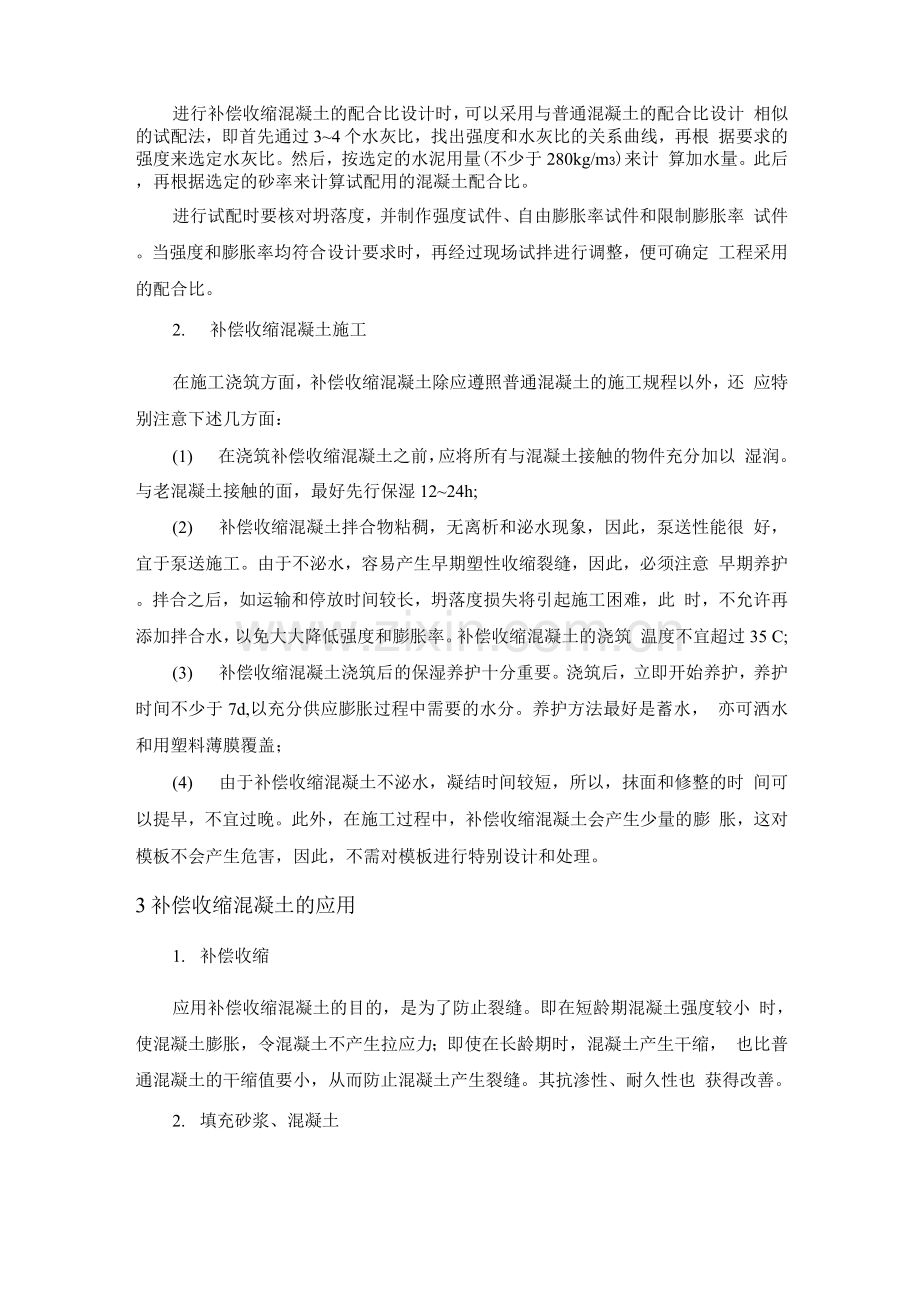

进行补偿收缩混凝土的配合比设计时，可以采用与普通混凝土的配合比设计 相似的试配法，即首先通过3~4个水灰比，找出强度和水灰比的关系曲线，再根 据要求的强度来选定水灰比。然后，按选定的水泥用量(不少于280kg/m3)来计 算加水量。此后，再根据选定的砂率来计算试配用的混凝土配合比。
进行试配时要核对坍落度，并制作强度试件、自由膨胀率试件和限制膨胀率 试件。当强度和膨胀率均符合设计要求时，再经过现场试拌进行调整，便可确定 工程采用的配合比。
2. 补偿收缩混凝土施工
在施工浇筑方面，补偿收缩混凝土除应遵照普通混凝土的施工规程以外，还 应特别注意下述几方面：
(1) 在浇筑补偿收缩混凝土之前，应将所有与混凝土接触的物件充分加以 湿润。与老混凝土接触的面，最好先行保湿12~24h;
(2) 补偿收缩混凝土拌合物粘稠，无离析和泌水现象，因此，泵送性能很 好，宜于泵送施工。由于不泌水，容易产生早期塑性收缩裂缝，因此，必须注意 早期养护。拌合之后，如运输和停放时间较长，坍落度损失将引起施工困难，此 时，不允许再添加拌合水，以免大大降低强度和膨胀率。补偿收缩混凝土的浇筑 温度不宜超过35 C;
(3) 补偿收缩混凝土浇筑后的保湿养护十分重要。浇筑后，立即开始养护，养护时间不少于7d,以充分供应膨胀过程中需要的水分。养护方法最好是蓄水， 亦可洒水和用塑料薄膜覆盖；
(4) 由于补偿收缩混凝土不泌水，凝结时间较短，所以，抹面和修整的时 间可以提早，不宜过晚。此外，在施工过程中，补偿收缩混凝土会产生少量的膨 胀，这对模板不会产生危害，因此，不需对模板进行特别设计和处理。
3补偿收缩混凝土的应用
1. 补偿收缩
应用补偿收缩混凝土的目的，是为了防止裂缝。即在短龄期混凝土强度较小 时，使混凝土膨胀，令混凝土不产生拉应力；即使在长龄期时，混凝土产生干缩， 也比普通混凝土的干缩值要小，从而防止混凝土产生裂缝。其抗渗性、耐久性也 获得改善。
2. 填充砂浆、混凝土
(1) 用于装配式钢筋混凝土框架结构拼装时的锚固、连接。
(2) 用于各种钢筋混凝土预制件之间，以及梁、柱接头等处的锚固连接。
(3) 用于抢修及修补工程、非大体积的结构加固工程、混凝土及钢筋混凝 土后浇带的灌缝连接等。
(4) 用于精密高速动力设备底座的灌浆或地脚螺栓等。
