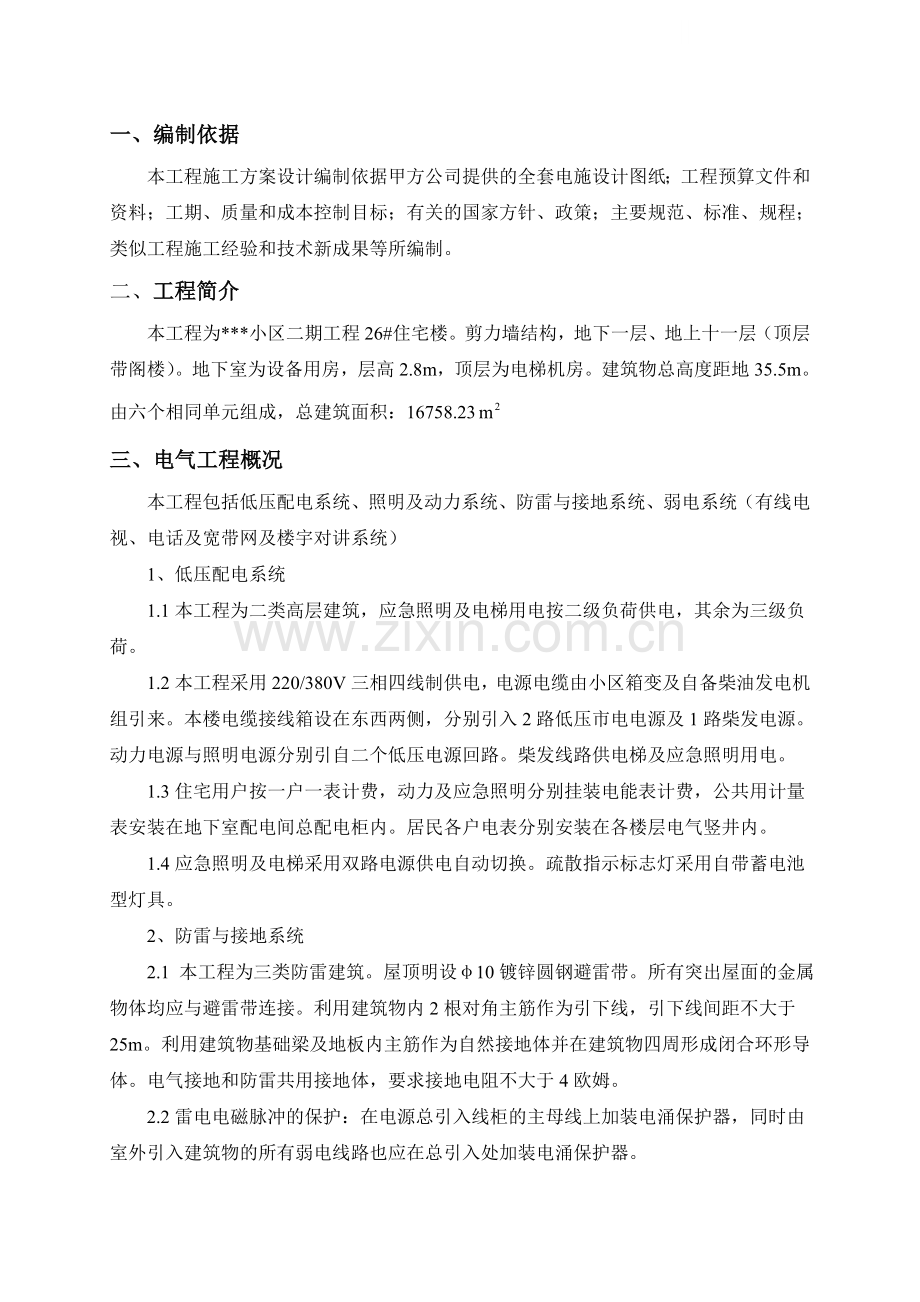

一、编制依据本工程施工方案设计编制依据甲方公司提供的全套电施设计图纸；工程预算文件和资料；工期、质量和成本控制目标；有关的国家方针、政策；主要规范、标准、规程；类似工程施工经验和技术新成果等所编制。二、工程简介本工程为*小区二期工程26#住宅楼。剪力墙结构，地下一层、地上十一层（顶层带阁楼）。地下室为设备用房，层高2.8m，顶层为电梯机房。建筑物总高度距地35.5m。由六个相同单元组成，总建筑面积：16758.23三、电气工程概况本工程包括低压配电系统、照明及动力系统、防雷与接地系统、弱电系统（有线电视、电话及宽带网及楼宇对讲系统）1、低压配电系统1.1本工程为二类高层建筑，应急照明及电梯用电按二级负荷供电，其余为三级负荷。1.2本工程采用220/380V三相四线制供电，电源电缆由小区箱变及自备柴油发电机组引来。本楼电缆接线箱设在东西两侧，分别引入2路低压市电电源及1路柴发电源。动力电源与照明电源分别引自二个低压电源回路。柴发线路供电梯及应急照明用电。1.3住宅用户按一户一表计费，动力及应急照明分别挂装电能表计费，公共用计量表安装在地下室配电间总配电柜内。居民各户电表分别安装在各楼层电气竖井内。1.4应急照明及电梯采用双路电源供电自动切换。疏散指示标志灯采用自带蓄电池型灯具。2、防雷与接地系统2.1 本工程为三类防雷建筑。屋顶明设10镀锌圆钢避雷带。所有突出屋面的金属物体均应与避雷带连接。利用建筑物内2根对角主筋作为引下线，引下线间距不大于25m。利用建筑物基础梁及地板内主筋作为自然接地体并在建筑物四周形成闭合环形导体。电气接地和防雷共用接地体，要求接地电阻不大于4欧姆。2.2雷电电磁脉冲的保护：在电源总引入线柜的主母线上加装电涌保护器，同时由室外引入建筑物的所有弱电线路也应在总引入处加装电涌保护器。2.3本工程实行总等电位连接，所有引入建筑物内的金属管道均应就近与等电位连接板连接，总等电位连接端子板采用404紫铜板，长度按实际需要确定。2.4本工程接地保护方式为TNCS系统，电源引入线中性线在总引入箱处重复接地重复接地导体采用BV型单芯导线，PE线采用黄绿相同的铜芯绝缘导线。所有电气设备的金属外壳及线路保护金属管均应可靠接地。四、原始资料及质量目标1、原始资料1.1甲方为乙方提供强电系统图、弱电工程系统图及平面图、照明平面图、防雷接地平面图、照明系统图、施工说明及电缆表；1.2施工企业为河北省一级资质国营建筑企业，施工单位具有合法的全部资质和营业执照；1.3本工程属于一类工程；1.4承包方式：乙方包工包料；1.5配电柜、箱均为成套设备；1.6施工单位有足够的劳动力资源。施工单位具有完成该工程需要的全部机具；1.7施工现场已具备六通一平的施工条件；1.8施工地点为张家口，冬季完成全部施工。2、质量目标2.1合同范围内的全部工程的所有使用功能符合设计图纸要求；2.2分项分部工程质量达到检验评定标准，合格率100%，单位工程竣工达到优良等级其中专项工程达到： 所有隐蔽工程必须经建设单位代表或监理部门验收合格； 安装、调试符合有关规范规定。五、施工方案1、施工顺序和流向：先地下、后地上，先敷管、后器具，竣工清理、交付使用。 流水断划分：电气配管、穿线、照明、灯具及开关、插座、卫生器具按楼层划分，预埋预留随土建工程进度划分。2、电气安装施工准备电气安装包括：电气照明、避雷、电话和电视，其施工方案如下：2.1依据图纸设计对工人进行技术交底，具体位置画出预留大样图，做到一次到位，准确无误。2.2施工人员组织：在预留预埋期间安排四人，其中包括2名有施工经验的、熟悉图纸、有责任心的技术工人，主体施工完毕后，随施工进度逐渐增加安装人员。2.3材料、工具、设备：各种小型工具、切割机、电焊机，必须在土建主体施工前进入工地，各种主要材料由乙方按工程进度组织安排材料进场，保证工程顺利进行。2.4土建施工时，配合土建预留和避雷体的焊接、敷设，主体施工完毕后方可穿线和设备安装。2.5工艺流程电气配管施工工艺流程：暗管敷设预制加工（冷煨管、切管）测定盒、箱位置稳定盒、箱管路连接焊接套管连接暗管敷设变形缝处理跨接线焊接防腐避雷接地安装工艺流程图：接地体接地干线引下线暗敷避雷带避雷网油漆防腐管内穿线工艺流程图：选择导线穿带线扫管放线及断线导线与带线的绑扎带护口导线连接导线焊接导线包扎线路检查绝缘遥测灯具、插座、开关、配电箱安装工艺流程图：灯具、开关、插座：检查灯具组装灯具安装灯具开关、插座清理接线安装通电试运行配电箱：弹线定位配电箱暗装盘面组装箱固定绝缘遥测弱电系统：暗管敷设测定盒、箱位置管内穿线线路检查3、施工方法3.1配管工程材质要求：管壁厚薄均匀，无裂劈、砂眼、棱角和凹扁现象。作业条件：在砼板内配管，在底层钢筋绑扎完后，固定配管。吊顶配管内应在内粉完成后进行，墙内配管应在土建砌体完成，内粉之前施工。施工方法电气配管密切配合土建施工，将每层每户的管线，按设计要求敷设到位，管子敷设在混凝土内，必须固定牢固，管线及灯具位置必须按设计要求，在模板上，弹线定位。确保位置准确配管在混凝土内必须有足够的保护层(一般不小于15mm)，浇灌混凝土时，必须专人看护配管。以防管线移位，及混凝土损伤管线。在砖墙敷管，采用割槽埋管，待土建砖砌体完成，按设计位置用切割机沿墙割槽敷管，割槽深度及宽度，须按技术交底严格控制，满足保护层厚度。质量保证措施a埋入墙内或混凝土内的管子，管子的保护层不应小于15mm。应做到：入墙内的电线管，阴郁土建密切配合，在砖墙砌筑时，将管子配合敷设，如墙体砌好后需打槽敷设电管，槽的深度应视管径大小而定。敷设好的管子应凹进砖墙5-8mm，以保证建筑粉刷层的牢固。暗配在现浇的混凝土梁、柱、楼板及板墙内的电线管，一定要将管子敷设在底筋或边筋上面，不可直接敷设在模板撒上。特别要注意楼板进大梁折弯处，一定保证弯曲半径或将电线管用水泥块垫起，以保证脱模后无漏管现象。b混凝土内的管直径大于16以上的均沿圈梁敷设。c管子最小弯曲半径6D，管子弯曲处的弯曲度0.1D.（D为管外径）d配管所用的箱盒应符合以下要求：在埋设剪力墙、柱子上的开关、插座、导线盒为保证其坐标、标高放入准确性，需在混凝土施工时，先预埋100mm*100mm的铁盒或塑料盒，待混凝土拆模后，将该盒清楚并清理管线，待土建内墙抹灰完成后，按设计标高埋设接线盒。盒箱的坐标应符合设计要求和施工规范规定，暗开关距门框150-200mm，在同一建筑物内的坐标应一致。e管子进入箱盒处应顺直，在箱盒内露出的长度小于5mm；薄壁电管不论是明配还是暗配，均应锁紧螺母固定，并焊接地线做好防腐处理。f电线管穿过建筑物或设备基础处应加保护套管保护管应为电线管直径的2倍以上。3.2配线工程材质要求电气照明采用BV线，其线径应符合设计和国家规范规定。其额定电压不应低于500V。根据图纸及规范要求选择导线，相线、零线、地线的颜色应加以区分，用黄（A）、绿（B）、红（C）、蓝（N）等颜色，黄绿双色线为保护地线。施工条件配管完成，土建装饰面完成后再穿线。质量保证措施a穿线两人配合好一拉一送，不得用力过猛，防止伤线。b颜色要分清，规格按照设计要求，A、B、C三相分别用红、黄、绿表示，零线用浅蓝色，接地线用黄绿双色线。c用导线做电气连接时，必须先削掉绝缘层，而后加焊，包扎应符合设计要求和规范规定，检查无误后进行绝缘摇测，绝缘电阻应大于0.5兆欧，绝缘层不得损伤。所有电线管与箱盒及配电箱外壳均应连成一体接地，测其接地电阻不应大于4欧姆。d导线引致开关灯具插座时，线要到位。同一回路的导线必须穿同一管内，不同回路、不同电压的交流与直流导线不得穿于同一管内。e所有接线头必须在接线盒内，电线管内壁应清洁无杂物和水，导线在管内不应有接头。f管内层线包括绝缘层在内的总截面不应大于管子内空截面的40%。3.3照明灯具、开关、插座、配电箱安装材质要求符合设计与施工规范要求，所有照明器具、开关、插座、配电箱具有合格证及质监站抽检合格证。施工条件配线已全部完成，土建装饰地面已完成。质量保证措施a工艺流程：材料准备放线找平安装调试b成排灯具安装时，中心线允许偏差不大于5mm。单独灯具（吸顶灯）安装时设在房间的中心，固定不得少于三个螺丝，且固定牢固。c螺口灯具接线时，相线接在中心触电的端子上，零线接在螺纹端子上，灯头的绝缘外壳不应有损伤和漏电。d本工程开关插座均为暗装，待土建内粉完成后，根据土建提供的标高控制线，用水准管测出标高，用钢尺测出设计标高，弹出十字线栽盒，严格控制坐标标高，同一室内标高差不大于3mm。暗开关、插座安装，其盖板应紧贴墙面，四周无缝隙。交直或不同电压的插座，安装在同一场所时应有明显区别，而且插头与插座均不能互相插入。安装在同一场所的开关，其切断位置应一致，扳手应向上开，向下关。e同一场所安装的开关、插座高低差不大于5mm，并列安装的高低差不应大于0.5mm，垂直度不应大于0.5mm。f插座的相序为左零右火，上为接地线。g电器、灯具的开关接线要控制相线。h配电箱安装应在砌墙时按设计位置预留洞口，内粉时将箱体埋入并固定牢固，盘体安装应平整，与墙面平齐稍突出墙面5mm，以便盘面安装时与墙面接触严密无缝隙。安装时应用水平尺、线坠测量，确保平整、垂直，配电箱安装前应进行开箱检验，配件及布线是否符合设计及钢规范要求，不合格严禁使用。i在配电箱内配线应排列整齐，并绑扎成束，在活动部位应两端固定，盘面引入及引出的导线应留有适当余量，以便维修。接零系统中的零线，应在箱内做好重复接地，各个回路要标号，零线有接线端子排，接地线有接地排并且和箱体谅解在一起。j开关、插座、箱体内要清洁无杂物，箱面与墙面的接触要平整，配电盘上的仪表、器具应固定牢固、平整、间距均匀，铜端子无松动，启闭灵活，零件齐全。k系通调试，照明运行24小时，8小时记录一次。成品保护a安装时不得污染设备和建筑物品，应保持周围环境清洁。b使用高蹬及其他工具时，应注意不得碰坏其他设备和门窗、墙面、地面等。c在接、焊、包全部完成后，应将导线的接头盒入盒、箱内，并用纸封堵严实，以防污染。同时防止盒、箱内进水。d检查穿线时是否有遗漏带护线套管或护口。e所有安装完的灯具、开关、插座配电箱贴脸均应进行保护，防止污染。3.4防雷和接地系统材质要求引下线以柱内主筋为引下线，避雷网以40mm*4mm镀锌带铁，接地采用DN40的镀钢管，40mm*4mm的避雷带。施工条件配合土建结构基础施工及时安装，避雷网要在屋面做完后在安装。质量保证措施a工艺流程：备料下料安装接地电阻测试b接地电阻要小于4欧姆，如不能满足要求，增加垂直人工接地体。c避雷网支架要求卡接，支持件高度为10cm，水平支架间距为1米，转角支架与角的距离不大于0.5m。d结构缝处40mm*4mm镀锌扁钢接通原地梁中作水平接地体的两根主钢筋。e所有金属构件均做防腐处理，连接处均采用焊接，圆钢搭接长度不小于圆钢直径的6倍，扁钢搭接长度不小于扁钢厚度的2倍，并至少三个棱边焊接，扁钢与圆钢，搭接长度不小于圆钢直径的6倍。成品保护不得随意移动以绑好的钢筋；剔洞时，不应损坏建筑物的结构；避雷支架敷设时应注意不得破坏屋面；避雷网敷设后应避免砸碰。3.5弱电系统暗管敷设情况同强电敷设严格按设计要求进行管线和管材的制量控制严格按规范规定配线六、工程量清单灯具名称及规格型号数量（套）地下层一层标准层电梯机房层阁楼层合计双管荧光灯W单管荧光灯W986104吸顶灯电子节能灯11W6138132012541530壁灯电子节能灯11W3636防水防潮灯电子节能灯11W1212012144安全出口标志灯LED2W自带蓄电池4610开关名称及规格型号数量（套）地下层一层标准层电梯机房层阁楼层合计暗装单控开关250V/10A60848406241014暗装双联单控开关250V/10A181818012228暗装双控开关250V/10A66声光控延时开关250V/5A666012690声光控延时开关灯头电子节能灯11W126061290三联开关250V/10A12120132插座名称及规格型号数量（套）地下层一层标准层电梯机房层阁楼层合计单相二三孔双联暗插座250V/10A安全型2622421106262392单相二三孔双联暗插座250V/10A防溅型22220242三孔插座250V/10A三孔带开关型250V/16A3636012408三孔防溅型250V/10A12121236三孔带开关防溅型250V/10A12121236七、劳动量及机械数量序号工种数量备注1熟练电工6随进度及安装高峰期增加人员2一般电工33焊工24普工4总计15序号名称单位数量备注1电焊机台12套丝机台13液压煨管机套14切割机台25台钻台16手枪钻把37电锤把18钳型万用表块19绝缘电阻表块110接地电阻表块111临时配电箱（一总一分）台212临时电缆线325+216米15013临时电缆线BV310+210米200八、施工天数九、质量要求及通病的预防措施1、电气安装个分项、检验批工程质量标准。1.1管路敷设分项检验批质量标准。材质就规格、品种型号必须设计及规范要求各种材料必须有合格证件，在10层内敷设必须内外防腐后，外壁另进行两道沥青漆处理，在混凝土内敷设宜做内防腐。直径为32一下的管子采用套管焊接，所有连接出及进出线盒出均应焊跨接地线。管路弯曲半径大于10D。保护层大于15mm。1.2管内穿线分项、检验批质量标准。材质及品种、规格、型号必须符合设计规范要求材料必须有合格证。导线绝缘电阻大于0.5M欧以上，穿线前应在盒、箱位置标高准确、无误的情况下进行，同时在穿线前必须将箱、盒清理干净，做到导线分色正确余量合适。1.3接地装置分项、检验批质量标准。材质及品种、规格、型号必须符合设计规范要求材料必须有合格证及钢材抄件，接地电阻摇测必须符合要求。焊接长度：圆钢大于6D，圆钢与扁钢大于6D 扁钢与扁钢大于2D，且需三面焊接，要求焊缝饱满，平整光滑焊接后将焊药清洗干净，在焊接处 进行防腐处理。1.4电气器具及配电箱安装质量标准。材质及品种、规格、型号必须符合设计规范要求材料必须有合格证。开关、插座及配电箱应做到横平竖直标高准确，紧贴墙面，固定牢靠，接地保护良好。灯具安装必须牢固，并符合规范标准要求，接线正确。所有的接压线不伤线芯及绝缘层，箱内接压线做到整齐、美观、牢靠并编号正确。1.5建筑电气分部观感质量标准。工程所有材料必须选用优良产品，并做到品种、规格、型号符合设计要求，质量合格、出厂质量证明文件齐全，有合格证检验报告；施工安装符合设计图纸要求，工程质量符合施工质量验收规范要求；在线路敷设，配电箱、开关插座、照明器具及防雷接地等分项上，外观质量必须达到优良标准。2、.建筑电气安装工程通病预防措施2.1管路敷设通病。管路不齐，套丝乱扣；管口进入箱盒不一致，钢管管口出现毛刺，弯曲半径不够，有扁凹、开裂和严重的锈蚀现象；该进行防腐处理的未做，墙面地面发送出现裂缝。原因分析。据管管口不齐是因为操作时钢锯不垂直和不正所导致套丝乱扣原因是板牙掉出或缺乏润滑油。管口入箱盒长度不一致是因为箱盒外未用锁，箱盒内没有设挡板而造成的。管口有毛刺是由于据管后没有锉刀打光口，弯曲半径太小是因为煨管肘弯曲太急弯管器的槽过宽也会出现管径弯扁，表面凹裂现象，出现裂纹是因为管路的保护层太薄引起的在手里的情况下出现裂缝。预防措施。据管时，人必须站稳，手腕不颤抖，出现马蹄口时，可用平锉锉平，然后再用圆锉将管口搓成喇叭口。套丝时应先检查板牙是否符合规格、标准、应加润滑油。管口入箱盒时可在外部加锁母，吊顶配管时必须在箱盒内外加锁母锁定，配电箱入管较多时，可在配电箱内设一块平挡板，将箱子内的管子顶住，待管路固定后，拆去此板确保管口一致。管子煨弯时应用定型的煨弯器，使煨出的弯平滑，敷设管路时，保护层一定要大于20mm，这样才能避免出现裂缝现象。2.2金属管线保护地线和防腐通病。金属管线接地保护线截面积不够，焊接面太小，达不到标准，煨弯及焊接处防腐漆有遗漏。原因分析。金属管线敷设焊接接地时，对焊接地线的作用和重要性概念不清，对金属管线刷防腐漆的目的、部位不明确。预防措施。金属管线接头处，用6mm以上的钢筋焊接，双面满焊，焊接长度达到跨接地线直径的6倍以上。金属线管刷防腐漆除了直埋设在混凝土中可免刷外，其他部位均进行防腐处理，另外防雷接地线的各焊接处。清除皮后，最后再刷银粉。2.3箱盒安装质量的通病。箱盒安装比标高不一致，箱盒开孔不整齐，铁盒变形，箱盒抹灰缺阳角，现浇混凝土墙内箱盒移位，安装电器后，箱盒内脏污未清除。原因分析。稳箱盒时未对照土建装修预放的统一水平线控制标高。尤其是先教混凝土墙，柱内配管的模板放平线未找；铁箱盒用电气焊切割开孔，致使箱盒变形。孔径不规矩，木箱盒开孔用钢锯锯成长方口，或者敲掉一块箱子帮；土建施工时模板变形或移动,而使箱盒移位，凹过墙面；土建施工抹底子灰时，盒子口没有抹整齐；安装电器是没有清除残存及箱盒内的脏物和灰砂。预防措施。稳箱盒找标高时，可以参照土建装修统一放的水平线。在混凝土、柱内稳箱盒时，除参照钢筋上的标高外，还应与土建技术人员联系定位，用经纬仪测定出标高，以确定室内各点的地平线。稳装现浇混凝土墙内的箱盒时，盈余钢筋网先连接牢固，并在后面加撑子，使之能被模板顶住，不易移位，箱盒开眼孔，必须用专用的开孔工具，保持箱盒眼孔整齐；穿线前先清除箱盒内的灰渣，再刷道防腐漆；穿线后，用接线盒的盖板将盖子临时盖好，盒盖周边要小于圆木或插座的开关面板，但是应大于盒子，待土建装修喷漆完成后，再拆除盒子盖，安装电器，灯具，这样可以保持盒内干净。2.4管内穿线质量通病。先穿线后戴护口，或者根本不戴护口；导线背扣或死扣。损伤绝缘层，相线未进开关，螺口灯头相线未接到灯头的弹簧舌上；穿线过程中弄脏经油漆粉刷好的墙面和顶棚。穿线不分颜色。原因分析。穿线前放线时，将整盘线向外抽拖，引起螺旋形圈集中，出现背扣。导线任意在地上拖拉而被弄脏。相线和零线由于使用同一颜色的导线，不易区别，而且在断头、留头时 没有做好严格的标记，以导致零线相线的混淆不清，结果相线未进开关，也未安在螺灯头的弹簧舌上。预防措施。穿线前应严格的戴好护口，管口无丝扣的可戴塑料内护口方显示应用放线车，将整盘的导线放在盘上，并在线轴上做好记录，自然转动线轴放出导线，就不会出现螺圈，可以防止背扣和电线拖地弄脏。为做到相线、零线、地线不混淆，可以采用不同颜色的导线，一般穿进管内的电气干线不分颜色，为保证安全和施工方便，按要求分色L1相线黄色L2相线绿色L3相线红色N中性线为浅蓝色，PE保护线为黄绿双色线。2.5导线连接质量通病。剥除绝缘层时损伤线芯，焊接时，焊料不饱满，接 头不牢固，多股导线连接设备器具时未用接线端子，压头时不满圈不用弹簧垫圈造成接点松动。原因分析。用刀刃切割导线绝缘层时割伤线芯；导线焊接时，清理表面不彻底，焊接不饱满，表面无光泽，导线和设备、器具压接时压得不紧，没有加弹簧垫。预防措施。剥切塑料导线绝缘层时，应用专用的剥线钳，剥切橡皮绝缘层时，刀刃禁止直角切割，要以斜角切割，多股导线与设备、器具连接时，必须压接线鼻子，而且压接丝必须加弹簧垫，所有电气用的连接螺栓，弹簧垫圈必须镀锌处理，不允许多股线自身缠圈压接。2.6设备安装质量通病 开关插座的安装。金属盒子生锈腐蚀，插座盒内有不干净的灰渣；盒子抹灰不整齐，安装盖板后四周的墙面仍有损坏残缺，特别是外观质量不符合要求。暗开关、插座安装不牢固，安装好的暗开关板，插座盖板被喷浆污染；插座左零右火上接地接线错误。插座开关接线头不打反扣，导线在孔内松动。原因分析。各种铁制暗盒子，出厂时没有做好防腐处理。抹灰会死 只注意大面积平直，忽视盒子的修整，抹罩面石膏时常仍未加以修整。待喷浆时再修补，由于墙面已干结，造成粘结不牢，易脱落；没有喷浆前先安装电气灯具，工序颠倒使开关板、插座、电器具被喷浆弄脏。电工开关插座接线不明白施工工艺，不懂规范标准要求，所以将线接错插座进孔不打扣。预防措施。在安装开关、插座时，应先扫净盒内灰渣脏土，铁盒应先焊好接地线，然后全部进行防腐主力，如出现锈蚀，应补刷一次防锈漆。各种箱盒的口边用标高号水泥泵浆抹口，如箱盒进墙过深可在箱口和贴脸之间抹水泥浆补齐。对暗装开关、插座较深与墙面的应采取其他补救措施，土建装修进行到墙面，顶板喷完浆活后时，才能安装电气设备。要求工序绝对不能颠倒，开关插座导线压接必须做扣，压紧，相线零线接地线必须按规范做：左零、右火、上接地。箱、盘安装质量通病。箱体比方正。贴脸和门扇变形，箱盘面接地位置不明显，预留墙洞抹水泥砂浆不合格，在24cm砖墙或16cm的混凝土内安装配电箱，墙背面普遍裂缝。原因分析。箱体制作时未矫正，在运输和搬运过程中造成变形稳装箱体时与装修抹灰层厚度不一致，造成深浅不一。箱盘面接地线安装在盘背面，没有装在盘面上，没有很好的掌握安装标准，预留洞抹水泥浆时，没有掌握尺寸。在24cm后的砖墙或16cm的混凝于墙内暗装配电箱，因为墙体薄，箱体背面对钉钢板网，抹灰不粘贴，致使墙面普遍出现裂缝。预防措施。箱体在搬运过程中不得对角搬运或就地拖拉，入市贮藏应分层摆放，上方不能负重，箱盘面要装接地，保护箱体的保护接地线可以做在盘后，但是盘面的接地线必须做在盘面的明显处，以便于检查测试，不准接地线压在配电箱的固定螺丝上。开关柜安装质量通病。安装运输中。开关柜普遍碰坏油漆。由于基础线槽的做法不统一，柜与柜并列安装时拼缝不整齐，柜与柜之间的编号不按照标准接线图编号，追至距离超过标准。原因分析。搬运起吊开关柜时，没有采取相应的保护措施，设备进场后，存放保管不善，过早的拆去包装，造成人为或自然的寝室损伤；安装开关柜时不做槽钢基础，有时在底部开螺丝孔过早，而且采用电气焊接开孔，造成槽钢因受热而变形。预防措施。成套设备搬运、吊起应该按调运规程办事；加强对成套设备的验收、保管。不到安装时 不拆除设备的包装箱或包装皮。安装成套柜时，要在混凝土地面上按安装标准设置线槽基座，基座应用水平尺找平。用角尺找方安装时 先中间找平再向两边进行找平，最后再在上面拉一道通线，局部垫薄铁片找平找起。找平后，在基础槽钢上打孔，用螺丝固定好。灯具安装质量通病。吊顶上嵌入灯具安装不劳，灯具接线、螺灯口接线不对。原因分析。没有专用固定吊筋或吊筋过小，导线分色不清楚，导线未分色。预防措施。换用符合要求的吊筋，凡超重的灯具均用专用吊筋，按要求分色，按图纸要求查清后再接线。十、施工管理措施1、技术管理措施1.1认真贯彻执行国家颁发的技术方针、政策、规范、技术规程标准和各项管理制度，且贯彻执行上级有关部门下达的各项规定的管理制度。1.2在项目部准工程师的领导下，建立本工程又要项目经理主管、专业技术负责人具体负责的质量管理体系，并以此开展技术工作。1.3施工资料管理按建筑工程资料管理规程（DBJ01512003）规定，由现场技术人员负责收集、整理本专业工程的各种质量控制资料及竣工资料，工程竣工后，按规定移交归档。工地设专人负责文件和资料的收发、登记，施工图纸的发放要按规定做好登记。设计单位、建设（监理）单位提出的变更及工程洽商记录，必须有设计、建设、监理、施工单位项目专业技术负责人的签字后方可生效。重大变更应由主任工程师签字。其他各种技术资料也应按照有关规定履行交接签字手续。技术人员编制作业人员的技术交底，履行交接签字手续，1.4技术工作管理接到图纸后，技术人员认真进行图纸会审，并做好会审记录。技术人员编制本工程的施工方案，做到科学正确并有针对性，保证工程以此为指导进行施工。根据施工进度分断进行施工隐、预检。由项目技术负责人组织、监理单位旁站，施工单位专业工长、质检员共同参加验收符合要求后，方可转入下道工序。在施工过程中，管理人员要熟悉施工方案、技术交底，跟随施工班组进行检查，监督并指导施工，保证按施工工艺、施工程序进行施工。技术人员负责编制本工程的材料计划，计划编制要准确及时，保证施工的顺利进行。进场材料要组织验收，并按程序向监理、建设单位报审，合格后方可使用。对施工中出现的问题及时进行调查、分析、处理，若发生变更及时调整方案，制定相应措施。2、保证质量措施2.1定期对施工人员进行质量教育，提高质量意识，确保按质量标准、施工规范进行施工。2.2严格执行质量检查程序，每到工序必须先自检、后互检，在进行交接检、隐检等项工作。2.3实行定人、定位、定分工、定职责的方法，将质量管理工作分解到每个人、每个施工部位，以提高工程质量。2.4严格进货检验和实验工作程序，所有设备均进行考察，验证合格后方可订货。进场后摇会同专业技术人员，质检、物资人员与监理进行开箱检验，合格后进入安装。其它材料根据河北省有关规定进行检查验收，对有试验要求的进行试验检查，做好验证记录，合格后方可进入安装。对焊条、钢材等材料不能做紧急放行使用。2.5过程检验和试验是保证工程质量的重要环节，有关人员必须按施工方案的要求和基本程序检验和试验，未经检验和试验或检验、试验不合格的过程不得转序。2.6每月进行一次质量例会，提出并解决施工中出现的质量问题。2.7落实现场质量奖罚制，做到奖优罚劣，提高工程质量。3、安全管理措施3.1技术人员负责安全技术交底，安全员负责检查并监督实施。3.2机械、物资、临电等管理人员负责其工作范围内的安全管理工作。3.3制订安全管理措施及安全操作规程，坚持特殊工种持证上岗。3.4严格执行安全检查制度，对各种安全技术措施发现隐患时，必须及时纠正。危及人身安全时，必须立即停止作业。3.5严格执行安全技术交底中的各项要求及电气工程中各分部、分项的安全注意事项。4、物资管理措施4.1严把施工物资进场验收关。主要材料及设备进场后，须向监理报检，经检验合格后，方可使用，避免不合格产品入场造成不必要浪费。4.2加强降低成本、提高经济效益的教育，使施工人员人人节约。4.3严格执行限额领料制度，做到干多少、领多少、用多少。4.4材料进场后，所有验收合格的材料，材料员要做好标识，标明名称、规格、之地状态及进场日期。4.5严格加强现场物资管理，做到大料不小用、长料不短用，并开展修旧利废活动。对浪费材料者，严加处罚。5、成品保护措施5.1建立现场成品保护小组。由专人负责，并定期进行检查。5.2 土建浇筑混凝土时，应派人看护，防止预埋的管路、套管或木盒移位或机械损伤。5.3尽量减少剔凿，确实需要剔凿时，应避免影响土建结构。5.4注意与其他专业工种的协调配合，安排好施工顺序，防止各专业间的破坏或因丢失早成的损失。5.5对有意违反成品保护措施或故意损坏安装好成品的行为，严加处罚。6、文明施工管理措施6.1建立健全工程管理制度及各种施工管理措施。6.2加强环境保护，减少粉尘、噪声、废水、固体废弃物、易燃易爆油品及化学品污染，及时清理现场废弃物，保持现场清洁卫生。6.3服从大包方统一管理，协调好各方的关系，保证工程的顺利完成。6.4交叉作业，相互帮助，密切配合，搞好团结，树立集体荣誉感。6.5工作时间严禁饮酒，严禁聚众闹事、打架斗殴，违者严加处罚。7、现场临时用电管理措施7.1施工现场内一律使用铁制配电箱，一律采用三相五芯电缆，电缆架空敷设不得随意拉接，导线截面积大于10mm的，必须使用相应规格的接线端子压接，不得直接压接。7.2施工现场内架设导线以及由配电箱至各级电气设备的导线，必须根据负荷容量的大小，根据实际需要选择相应规格的导线。7.3配电箱、开关的工作零线应通过接线端子连接，并应与保护零线接线板端子分设，箱内必须在设备负荷首端处设置漏电保护装置，布线正确、整齐，配电箱开关箱加锁，箱内无杂物。7.4现场个用电设备实行一机一闸一保护，各种用电设备不准超负荷运转，不准带病运转。7.5现场内的闸刀开关必须保护好闸盒完好，各空气开关必须设有保护罩，开关板完好。现场内导线接头处须绝缘良好，导线完整无损。7.6现场内的各用电设备如发生故障，应有电工或专业技术人员负责维修，其他人员不得擅自手动操作和维修。严禁私拉电线，乱接电源。
